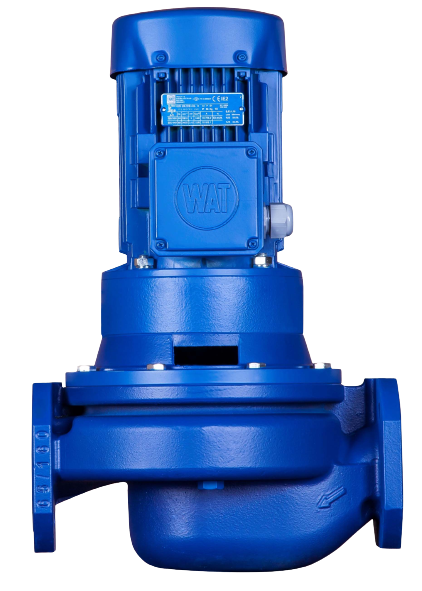

ETNA EILR 80-250 SerisiIn-Line Kuru Rotorlu Sirkülasyon Pompaları
ETNA EILR 80-250 Serisi in-line kuru rotorlu sirkülasyon pompaları; evsel ve endüstriyel ısıtma, soğutma, iklimlendirme ve sıhhi tesisat sistemlerinde sıcak veya soğuk suyun sirkülasyonu için kullanılır. Aynı hat üzerindeki giriş ve çıkış bağlantıları sayesinde doğrudan tesisat boru hattına bağlanabilir. Serideki farklı motor gücü seçenekleri, gerekli debi ve basma yüksekliğine göre pompa seçimi yapılmasına olanak sağlar.
✓ In-Line Tasarım ✓ Kuru Rotorlu ✓ Trifaze ✓ 2900 dev/dk
Genel Özellikler
Isıtma, soğutma, iklimlendirme ve sıhhi tesisat devrelerinde sıcak veya soğuk suyun dolaşımı için in-line bağlantılı, trifaze kuru rotorlu pompa çözümü.
Model seçimi; tesisatın gerekli debisi, basma yüksekliği ve bağlantı ölçüleri birlikte değerlendirilerek yapılmalıdır.
Yapısal Özellikler
| Bileşen / Özellik | Malzeme / Değer |
|---|---|
| Pompa Gövdesi | GG25 Pik Döküm |
| Pompa Mili | AISI420 Paslanmaz Çelik |
| Çark | GG25 Pik Doküm |
| Adaptör | GG25 Pik Doküm |
| Mekanik Salmastra | Karbon / Silisyum Karbür / EPDM |
| Salmastra Gövdesi | GG25 Pik Döküm |
| Elastomerler | EPDM |
Akışkan Özellikleri
Temiz, katı aşındırıcı partikül içermeyen, viskoz ve sert olmayan, kimyasal olarak nötr nitelikte su için uygundur.
Sirkülasyon suyuna katılabilecek maksimum glikol oranı %30’dur.
Performans Değerleri
| Model | Debi (m³/h) | Basma Yüksekliği (mSS) | Güç (kW) | Güç (HP) | Devir (dev/dk) | Ses (dB) |
|---|---|---|---|---|---|---|
| EILR 80-250/15 | 65 | 45 | 15 | 20 | 2900 | 71 |
| EILR 80-250/18,5 | 70 | 50 | 18,5 | 25 | 2900 | 72 |
| EILR 80-250/22 | 90 | 52 | 22 | 30 | 2900 | 73 |
| EILR 80-250/30 | 110 | 60 | 30 | 40 | 2900 | 73 |
| EILR 80-250/37 | 125 | 65 | 37 | 50 | 2900 | 74 |
| EILR 80-250/45 | 140 | 70 | 45 | 60 | 2900 | 75 |
Ürün Boyutları ve Bağlantılar
| Model | Giriş | Çıkış | İki Flanş Arası (mm) |
|---|---|---|---|
| EILR 80-250/15 | DN80 | DN80 | 550 |
| EILR 80-250/18,5 | DN80 | DN80 | 550 |
| EILR 80-250/22 | DN80 | DN80 | 550 |
| EILR 80-250/30 | DN80 | DN80 | 550 |
| EILR 80-250/37 | DN80 | DN80 | 550 |
| EILR 80-250/45 | DN80 | DN80 | 550 |
Ürün Kataloğu
ETNA in-line kuru rotorlu sirkülasyon pompalarının teknik bilgilerini ürün kataloğundan inceleyebilirsiniz. Kataloğu açmak için dosya görseline veya aşağıdaki bağlantıya tıklayın.
ETNA EILR 80-250 Serisi — Ürün Grubu Özeti
ETNA EILR 80-250 Serisi; EILR 80-250/15, EILR 80-250/18,5, EILR 80-250/22, EILR 80-250/30, EILR 80-250/37, EILR 80-250/45 modellerinden oluşan, 2900 dev/dk hızında çalışan trifaze in-line kuru rotorlu sirkülasyon pompası grubudur. Serideki nominal debi ve basma yüksekliği değerleri, motor güçleri ve bağlantı ölçüleri yukarıdaki tablolarda model bazında verilmiştir. Isıtma, soğutma ve iklimlendirme devrelerinde kullanılacak pompa, tesisatın çalışma noktasına uygun olarak seçilmelidir. Yapısal özellikler tablosu pompa bileşenlerinin malzemelerini; ürün kataloğu ise serinin teknik dokümanını sunar.
