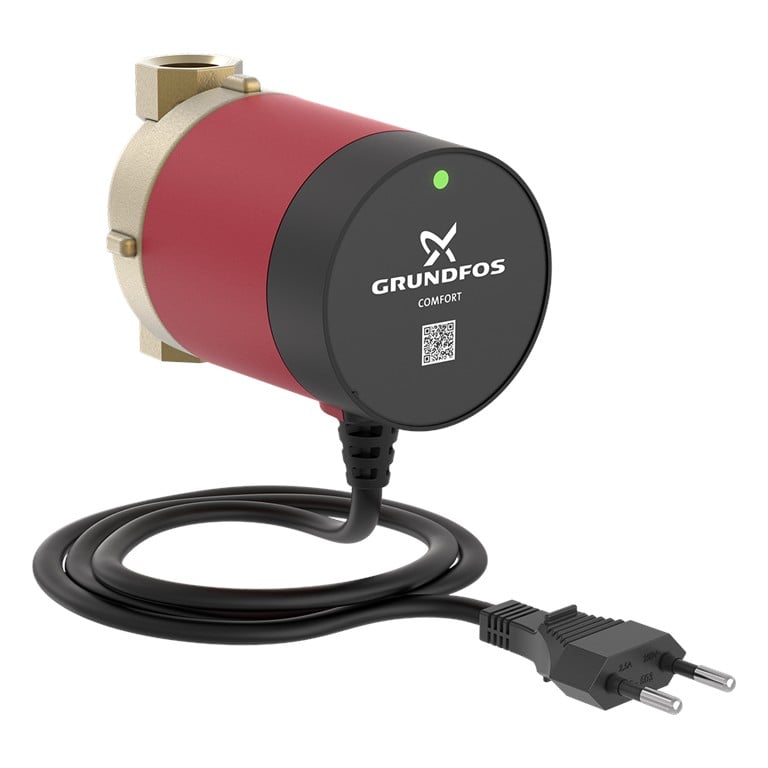

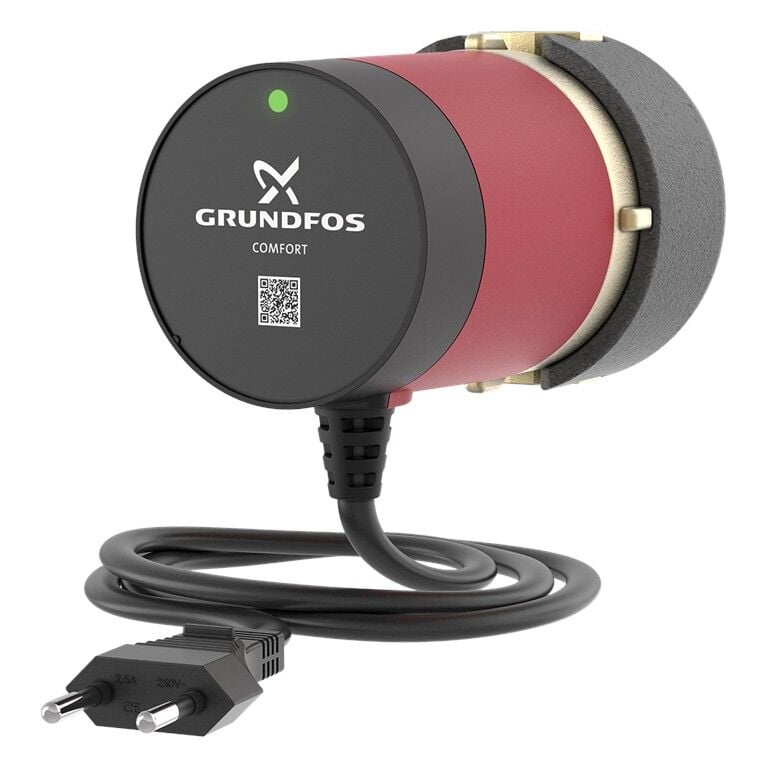

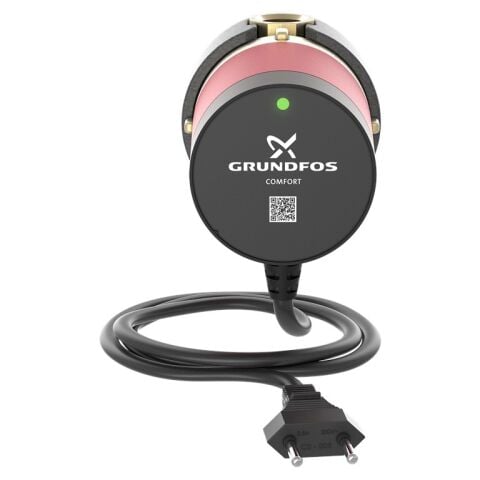

Grundfos COMFORT 15-14B PMKullanım Sıcak Suyu Sirkülasyon Pompası
GRUNDFOS COMFORT 15-14B PM, konutlarda ayrı dönüş hattı bulunan kullanım sıcak suyu sistemleri için tasarlanmış kompakt bir sirkülasyon pompasıdır. Pirinç pompa gövdesi, daimi mıknatıslı motoru ve düşük güç tüketimiyle sıcak suyun devridaimini sağlar.
COMFORT ile Sıcak Su Sirkülasyonu
Tek ve çok aileli konutlarda sıcak su dönüş hattında kullanılabilir. Boylerli, güneş enerjili ve ısı pompalı sıcak su sistemleriyle uyumludur. Sürekli çalışma moduna sahiptir; uygun harici zamanlayıcı veya sistem kontrolörüyle kumanda edilebilir.
COMFORT Genel Özellikleri
Pompa Yapısı ve Elektriksel Özellikler
Hidrolik Yapı
| Pompa Gövdesi | Pirinç |
| Malzeme | CuZn39Pb3, MS58 |
| Çark | PPO-GF20 / paslanmaz çelik |
| Boru Bağlantısı | Rp 1/2″ |
| Basınç Sınıfı | PN10 |
| Montaj Boyu | 80 mm |
Elektriksel Yapı
| Besleme | 1 × 230 V |
| Frekans | 50 / 60 Hz |
| Maksimum P1 | 7 W |
| Akım | 0,07 A |
| Koruma Sınıfı | IP44 |
| Yalıtım Sınıfı | F |

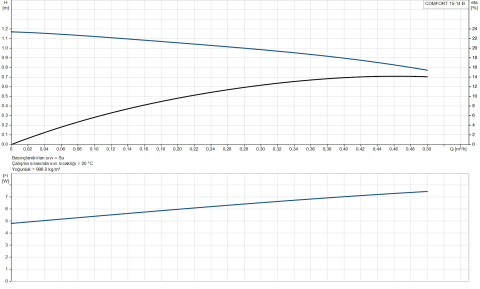

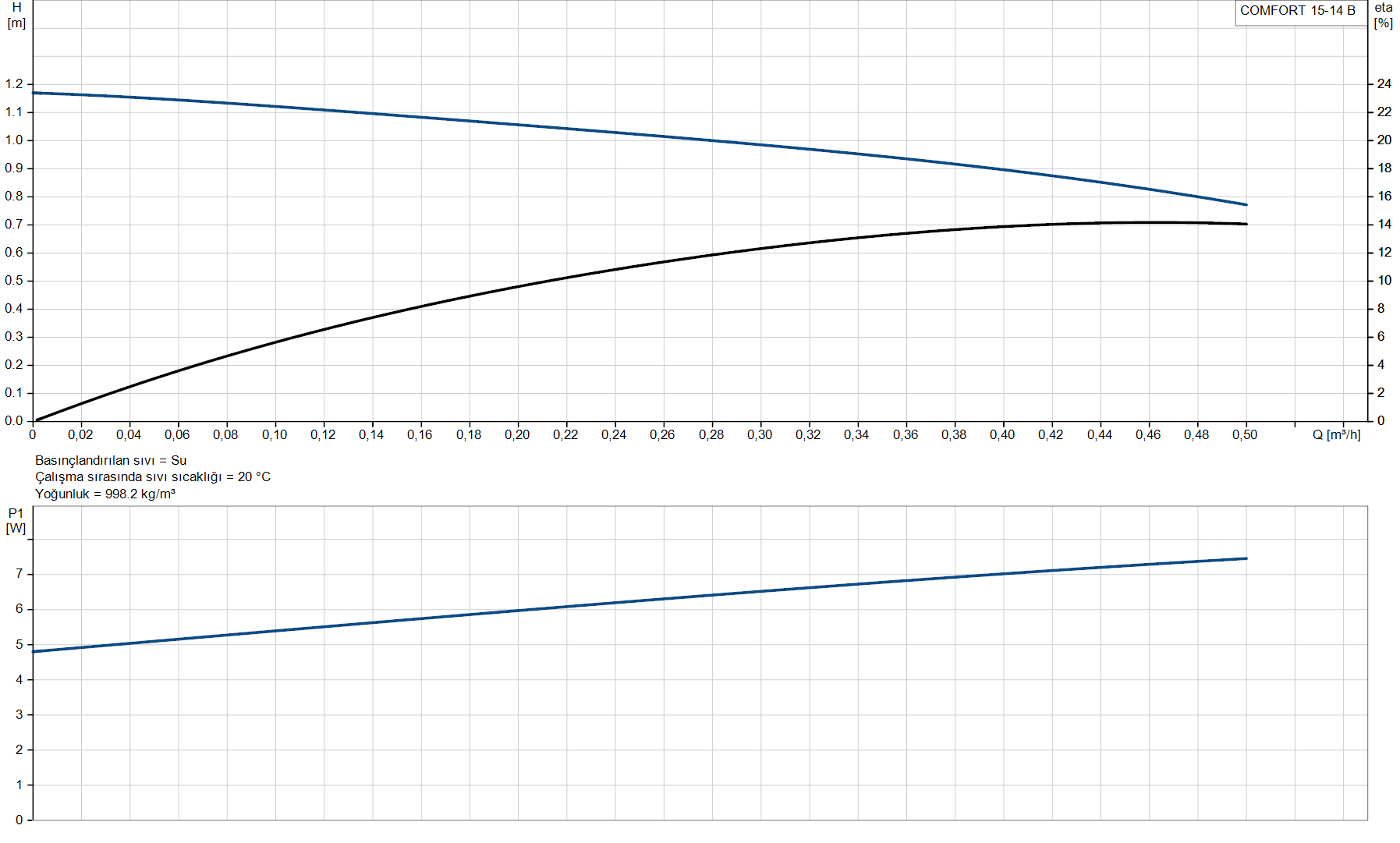

COMFORT 15-14B PM Performans Eğrisi
Debi, basma yüksekliği, verim ve güç tüketimi ilişkisini performans eğrisinden inceleyebilirsiniz.
| Nominal debi | 0,45 m³/h |
|---|---|
| Nominal basma yüksekliği | 0,9 m |
| Maksimum basma yüksekliği (teknik föy) | 1,4 m |
| Eğride kullanılan sıvı | 20 °C su |
| Eğride kullanılan yoğunluk | 998,2 kg/m³ |
Teknik Özellikler
| Ürün numarası | 97916771 |
|---|---|
| EAN / Barkod | 5710626363766 |
| Pompa gövdesi | Pirinç – CuZn39Pb3, MS58 |
| Çark | Kompozit – PPO-GF20 / paslanmaz çelik |
| Kademe / hız sayısı | 1 |
| Maksimum çalışma basıncı | 10 bar |
| Bağlantı tipi ve boyutu | Rp 1/2″ |
| Bağlantı standardı | ISO 228-1 |
| Basınç sınıfı | PN 10 |
| Montaj boyu | 80 mm |
| Pompalanan sıvı | Su |
| Sıvı sıcaklık aralığı | 2–95 °C |
| Minimum ortam sıcaklığı | 0 °C |
| Maksimum giriş gücü (P1) | 7 W |
| Besleme gerilimi | 1 × 230 V |
| Frekans | 50 / 60 Hz |
| Akım | 0,07 A |
| Koruma sınıfı | IP44 |
| Yalıtım sınıfı | F |
| Dahili motor koruması | Elektronik |
| Net / brüt ağırlık | 0,94 / 1,04 kg |
| Menşe | Almanya |

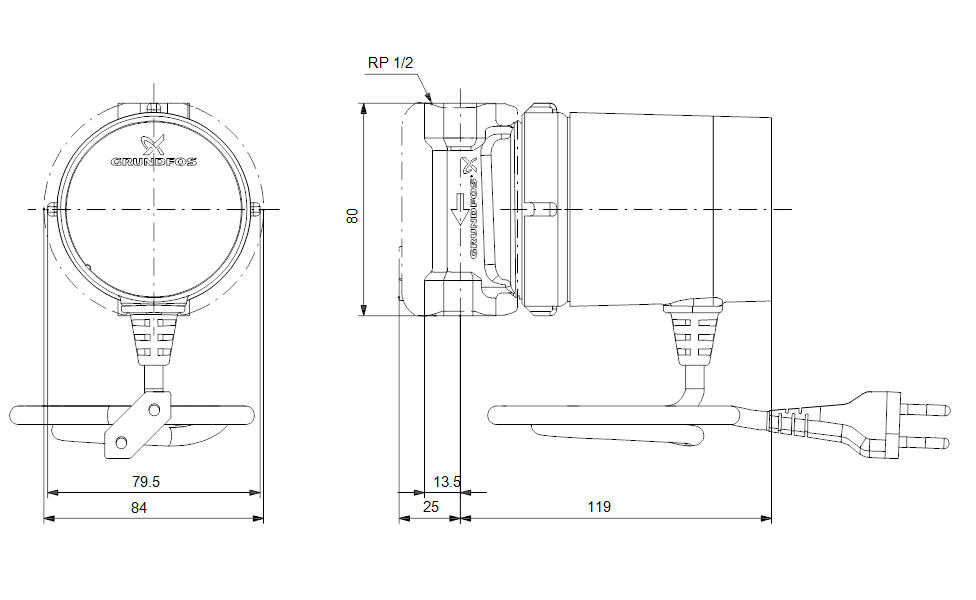

COMFORT 15-14B PM Teknik Ölçü Çizimi
Ürün Boyutları
| Emme-basma ağızları arası mesafe | 80 mm |
|---|---|
| Bağlantı | Rp 1/2″ |
| Önden görünüş toplam genişliği | 84 mm |
| Çizimde belirtilen gövde genişliği | 79,5 mm |
| Yandan görünüş uzunluk ölçüsü | 119 mm |
| Çizimdeki ek yatay ölçüler | 25 mm / 13,5 mm |
Ölçüler mm cinsindedir. Çizim basitleştirilmiştir.
Elektrik Bağlantısı
COMFORT 15-14B PM, 1 × 230 V, 50/60 Hz elektrik beslemesine sahiptir. 1,5 m kablolu elektrik fişi ve çift izolasyon tasarımı bulunur. Bağlantı ve montaj üretici talimatlarına uygun olarak yetkin personel tarafından yapılmalıdır.
Montaj ve Kullanımda Dikkat Edilecek Hususlar
- Rp 1/2″ boru bağlantısı ve 80 mm montaj boyu kontrol edilmelidir.
- Maksimum çalışma basıncı 10 bar, sıvı sıcaklık aralığı 2–95 °C’dir.
- Pompa, ayrı dönüş hattı bulunan kullanım sıcak suyu sistemlerinde kullanılmalıdır.
- Tesisattaki debi ve basma yüksekliği ihtiyacı performans eğrisiyle birlikte değerlendirilmelidir.
- Montaj ve işletmede üreticinin kurulum talimatları esas alınmalıdır.
Grundfos COMFORT 15-14B PM Kullanım Sıcak Suyu Sirkülasyon Pompası
GRUNDFOS COMFORT 15-14B PM (97916771), kullanım sıcak suyu dönüş hattında sirkülasyon sağlamak için geliştirilmiştir. Rp 1/2″ bağlantı, 80 mm montaj boyu, 0,45 m³/h nominal debi, 0,9 m nominal basma yüksekliği ve 7 W maksimum giriş gücüne sahiptir. 1 × 230 V elektrik beslemesiyle çalışır. Pompa seçimi yapılırken tesisatın debi, basma yüksekliği, bağlantı ve sıcaklık koşulları birlikte değerlendirilmelidir.
