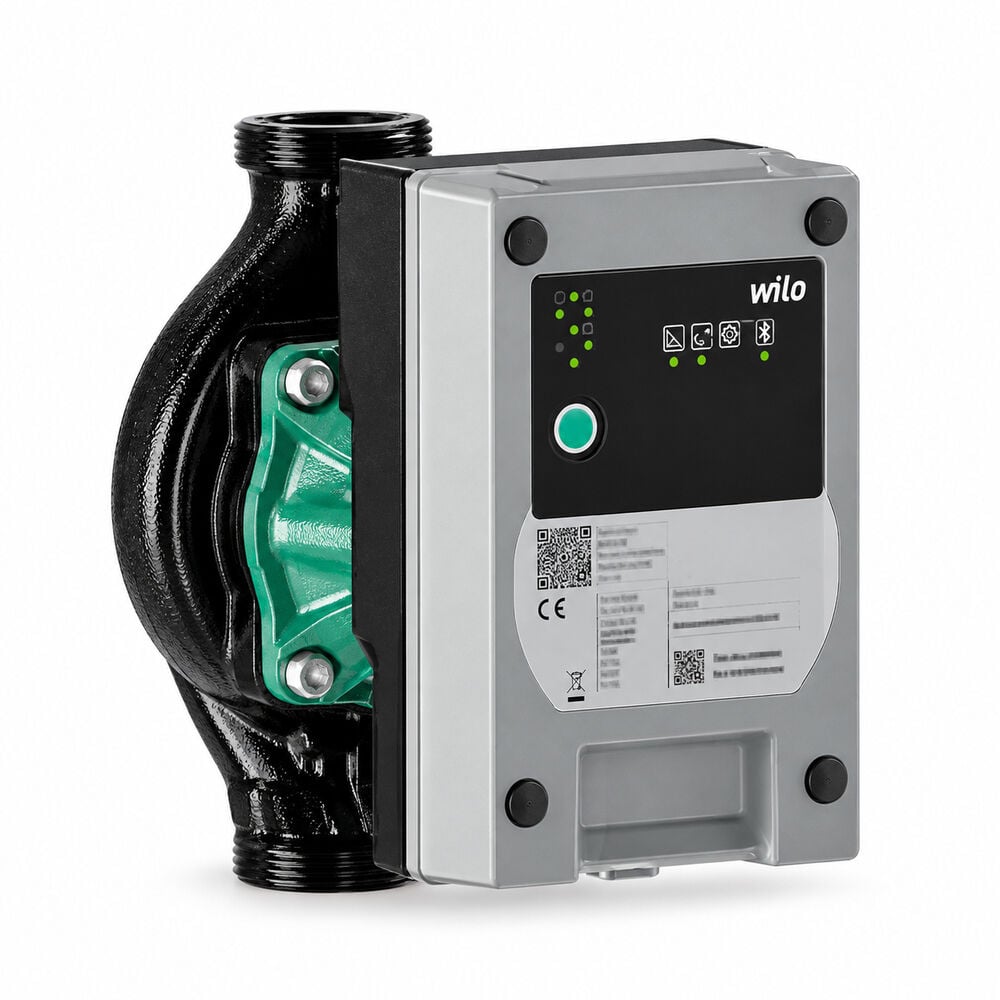

Wilo Atmos MAXO1.0 25/0,5-10Frekans kontrollü sirkülasyon pompası
Wilo Atmos MAXO1.0 25/0,5-10, ısıtma, klima ve kapalı soğutma devreleri için yüksek verimli, entegre elektronik kontrollü bir sirkülasyon pompasıdır. EC motor ve farklı kontrol modları tesisat ihtiyacına uygun ayar sağlar. G 1½ bağlantı, 180 mm montaj boyu, 10,3 m maksimum basma yüksekliği ve 11,2 m³/h maksimum debi değerleriyle sunulur.
Malzeme Özellikleri
Çark: PPS-GF40
Mil: 1.4122, DLC kaplamalı
Yatak malzemesi: Karbon grafit
Özellikler & Ürün Avantajları
Δp-v, Δp-c ve n-const kontrol modları, her modda 9 kademe
Entegre motor koruması
Otomatik blokaj açma fonksiyonu
LED ile pompa durumu ve işletim tipi gösterimi
Teknik Veriler
| Ürün Kodu | 2246708 |
|---|---|
| Model | Atmos MAXO1.0 25/0,5-10 |
| Maksimum Debi | 11,2 m³/h |
| Maksimum Basma Yüksekliği | 10,3 m |
| Maksimum İşletme Basıncı | 10 bar |
| Akışkan Sıcaklığı | -20–110 °C |
| Ortam Sıcaklığı | -20–70 °C |
| Elektrik Beslemesi | 1~230 V +%10/-%15, 50/60 Hz |
| Güç Tüketimi P1 | 5–195 W |
| Nominal Güç P2 | 135 W |
| Nominal Akım | 0,1–1,5 A |
| Devir Aralığı | 750–3900 dev/dak |
| Enerji Verimliliği | EEI ≤ 0,20 |
| Koruma / Yalıtım | IPX4D / F |
| Boru Bağlantısı | G 1½ |
| Alternatif Bağlantı Tanımı | Rp 1 / DN 25 |
| Montaj Boyu | 180 mm |
| Minimum Giriş Yüksekliği — 50 °C | 3 m |
| Minimum Giriş Yüksekliği — 95 °C | 10 m |
| Minimum Giriş Yüksekliği — 110 °C | 16 m |
Konstrüksiyon
Uygulama
Donanım & İşlev
Değişken fark basıncı Δp-v — 9 kademe
Sabit fark basıncı Δp-c — 9 kademe
Sabit devir n-const — 9 kademe
Sinyal & Gösterge İşlevleri
Donanım
Otomatik blokaj açma fonksiyonu
Wilo-Connector ile hızlı elektrik bağlantısı
Teslimat kapsamı
Pompa, 2 adet conta, 3 kutuplu pompa fişi ve Wilo konnektör bağlantısına sahip güç bağlantı kablosu.
Performans Eğrisi ve Teknik Belgeler

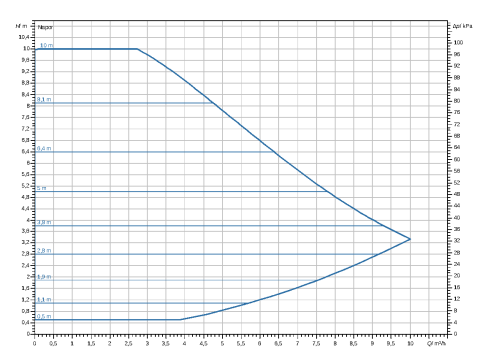

Performans Eğrisi

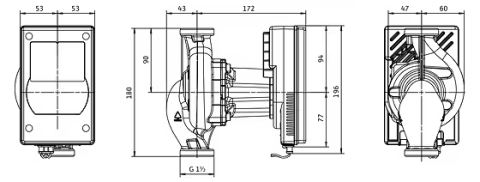

Teknik Ölçü Çizimi
Doğru Ürün Seçimi İçin Teknik Destek
Wilo Atmos MAXO1.0 25/0,5-10 seçiminde debi, basma yüksekliği, akışkan özellikleri, tesisat kayıpları, elektrik beslemesi ve 180 mm montaj boyu birlikte değerlendirilmelidir. Maksimum debi ve basma yüksekliği farklı çalışma noktalarına aittir. Doğru model seçimi için MekanikPark ekibinden destek alabilirsiniz.
Wilo Atmos MAXO1.0 25/0,5-10 Frekans Kontrollü Sirkülasyon Pompası
2246708 ürün kodlu Wilo Atmos MAXO1.0 25/0,5-10; 11,2 m³/h maksimum debi, 10,3 m maksimum basma yüksekliği, G 1½ bağlantı ve 180 mm montaj boyuna sahiptir. EEI ≤ 0,20, IPX4D koruma ve 5–195 W güç tüketimi değerleriyle sunulur. Bu sayfadaki eğri ve teknik veriler ilgili modele aittir.
