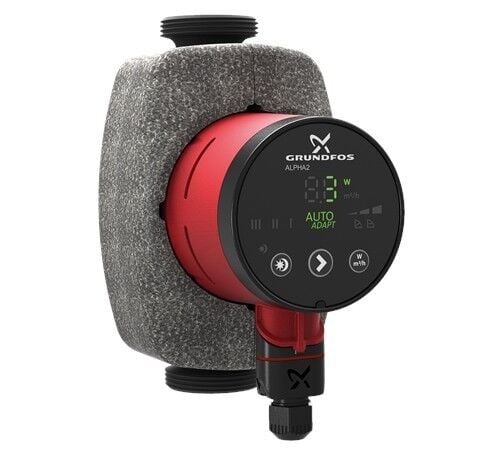

Grundfos ALPHA2 25-80 180Frekans Kontrollü Sirkülasyon Pompası
Grundfos ALPHA2 25-80 180, ısıtma sistemlerinde sıvı sirkülasyonu için tasarlanmış, daimi mıknatıslı motor ve entegre frekans konvertörüne sahip yüksek verimli bir pompadır. AUTOADAPT, performansı gerçek ısı talebine sürekli uyarlar. G 1 1/2″ bağlantı, 180 mm montaj boyu, 3–50 W güç aralığı ve EEI 0,18 değeriyle enerji verimli sirkülasyon sağlar.
ALPHA2 ile Akıllı Isıtma Sirkülasyonu
AUTOADAPT, değişen ısı talebine göre pompa performansını ayarlar. Oransal basınç, sabit basınç ve sabit eğri modlarının her birinde üç ayar bulunur. Ekran, gerçek güç tüketimini veya debiyi ve alarm/uyarı bilgilerini gösterir.
ALPHA2 Genel Özellikleri
Pompa Yapısı ve Elektriksel Özellikler
Hidrolik Yapı
| Pompa Gövdesi | Dökme demir |
| Malzeme Standardı | EN 1561 EN-GJL-150 / ASTM A48M-150B |
| Çark | PES %30 GF + PESU-GF20% |
| Boru Bağlantısı | G 1 1/2″ |
| Basınç Sınıfı | PN10 |
| Montaj Boyu | 180 mm |
Elektriksel Yapı
| Besleme | 1 × 230 V |
| Frekans | 50 / 60 Hz |
| Güç Girişi P1 | 50 W |
| Akım Aralığı | 0,04–0,44 A |
| Koruma Sınıfı | IPX4D |
| Yalıtım Sınıfı | F |

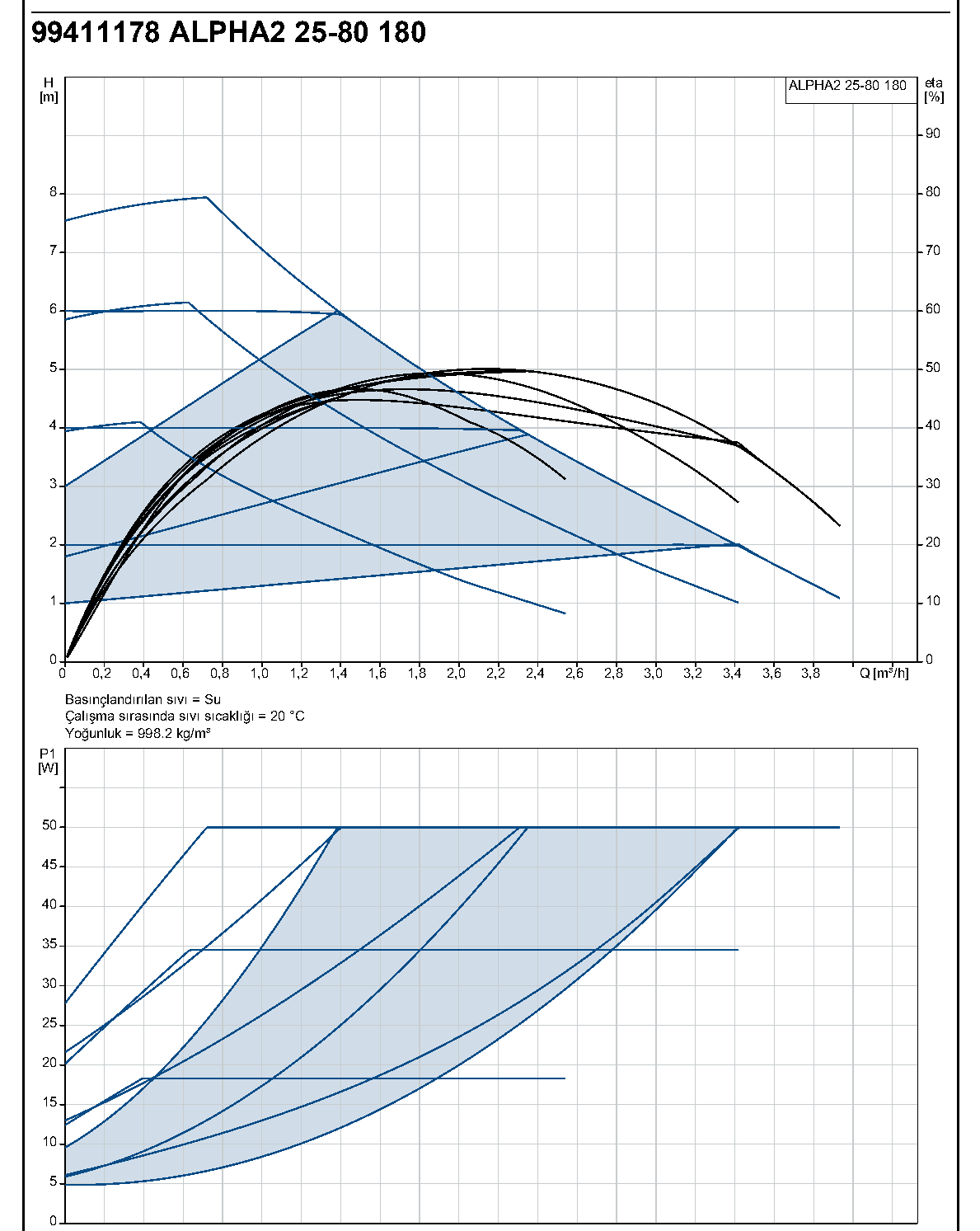

ALPHA2 25-80 180 Performans Eğrisi
Debi, basma yüksekliği, verim ve güç tüketimi ilişkisini performans eğrisinden inceleyebilirsiniz.
| Nominal Debi | 2,14 m³/h |
|---|---|
| Nominal Basma Yüksekliği | 4,36 m |
| Maksimum Basma Yüksekliği (teknik föy) | 8 m |
| Eğride Kullanılan Sıvı | 20 °C su |
| Yoğunluk | 998,2 kg/m³ |
Teknik Özellikler
| Ürün Numarası | 99411178 |
|---|---|
| EAN / Barkod | 5713828675293 |
| Model | ALPHA2 25-80 180 |
| Kontrol | AUTOADAPT; oransal basınç / sabit basınç / sabit eğri, her modda 3 ayar |
| Pompa Gövdesi | Dökme demir EN-GJL-150 / ASTM A48M-150B |
| Çark | PES %30 GF + PESU-GF20% |
| Nominal Debi | 2,14 m³/h |
| Nominal Basma Yüksekliği | 4,36 m |
| Maksimum Basma Yüksekliği | 8 m |
| Maksimum Çalışma Basıncı | 10 bar |
| Boru Bağlantısı | G 1 1/2″ |
| Basınç Sınıfı | PN10 |
| Montaj Boyu | 180 mm |
| Pompalanan Sıvı | Su |
| Sıvı Sıcaklık Aralığı | 2–110 °C |
| Ortam Sıcaklık Aralığı | 0–40 °C |
| Güç Girişi P1 | 50 W |
| Nominal Gerilim | 1 × 230 V |
| Frekans | 50 / 60 Hz |
| Minimum / Maksimum Akım | 0,04 / 0,44 A |
| Koruma Sınıfı | IPX4D |
| Yalıtım Sınıfı | F |
| Termal Koruma | Elektronik |
| Pompa Kafası Yönü | 6H |
| Enerji Verimlilik Endeksi | EEI 0,18 |
| Net / Brüt Ağırlık | 1,98 / 2,14 kg |
| TF Sınıfı | 110 |
| Onaylar | VDE, CE, EAC, SEPRO |
| Minimum P1 Gücü | 3 W |
| Menşe | Danimarka |
| Model Versiyonu | E |

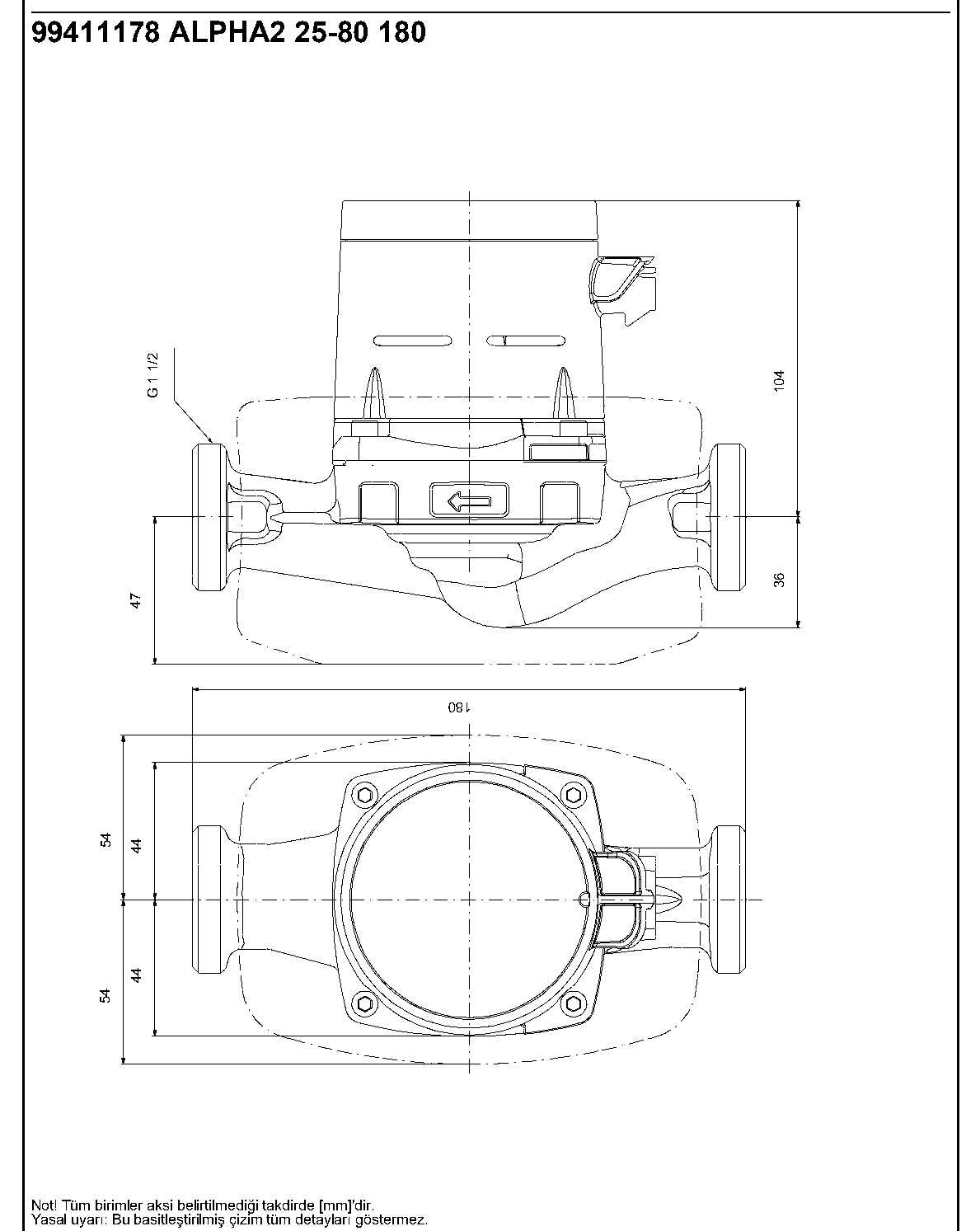

ALPHA2 25-80 180 Teknik Ölçü Çizimi
Ürün Boyutları
| Montaj Boyu | 180 mm |
|---|---|
| Boru Bağlantısı | G 1 1/2″ |
| Çizimdeki En Ölçüleri | 54 / 54 mm |
| Gövde En Ölçüleri | 44 / 44 mm |
| Çizimdeki Derinlik Ölçüleri | 104 / 36 mm |
| Yalıtım Kapağı Ölçüsü | 47 mm |
Ölçüler mm cinsindedir. Çizim basitleştirilmiştir.
Elektrik Bağlantısı
ALPHA2 25-80 180, 1 × 230 V, 50/60 Hz beslemeyle çalışır. Güç aralığı 3–50 W, akım aralığı 0,04–0,44 A’dır. ALPHA fiş ile kablo bağlantısı yapılır. Elektronik termik koruma mevcuttur. Montaj ve elektrik bağlantısı üretici talimatlarına uygun olarak yetkin personel tarafından yapılmalıdır.
Montaj ve Kullanımda Dikkat Edilecek Hususlar
- G 1 1/2″ bağlantı ve 180 mm montaj boyu kontrol edilmelidir.
- Maksimum çalışma basıncı 10 bar, basınç sınıfı PN10’dur.
- Sıvı sıcaklığı 2–110 °C, ortam sıcaklığı 0–40 °C aralığında olmalıdır.
- Isıtma sistemlerinde, üretici tarafından belirtilen uygun sıvılar ve çalışma koşullarıyla kullanılmalıdır.
- Pompa ayarı, tesisatın debi ve basma yüksekliği ihtiyacı ile performans eğrileri birlikte değerlendirilerek seçilmelidir.
- Montaj ve elektrik bağlantısında üreticinin kurulum talimatları esas alınmalıdır.
Grundfos ALPHA2 25-80 180 Frekans Kontrollü Sirkülasyon Pompası
Grundfos ALPHA2 25-80 180 (99411178), AUTOADAPT özellikli ve frekans kontrollü sirkülasyon pompasıdır. 2,14 m³/h nominal debi, 4,36 m nominal basma yüksekliği, 8 m maksimum basma yüksekliği, G 1 1/2″ bağlantı ve 180 mm montaj boyuna sahiptir. 3–50 W güç aralığı ve EEI 0,18 değeriyle ısıtma sistemlerinde enerji verimli çalışma sunar.
