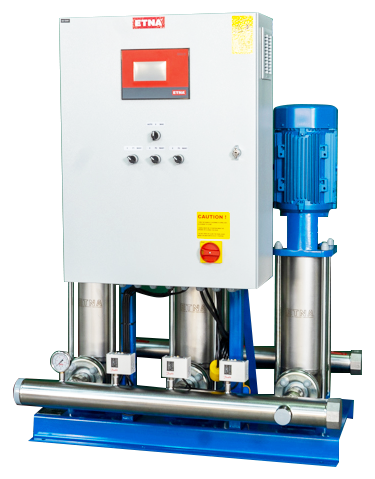

ETNA 3PFK KI5 Serisi
Üç pompalı dik milli hidrofor grubu; değişen su ihtiyacına göre basınçlı su temini için PLC ve frekans konvertörlü pano ile yönetilir. Pompa gövdesi, mil, fan, difüzör ve giriş-çıkış gövdesinde AISI 304 paslanmaz çelik yapı sunar.
Kontrol sistemi ve genel özellikler
Değişen ihtiyaca göre kaskad kontrol
Özel tasarlanmış PLC, bir sürücü ile altı pompaya kadar kaskad kontrol imkânı sunar. Bu ürün grubu üç pompalıdır; eş yaşlanma ve sıralı çalışma özellikleriyle yönetilir.
- 4,3″ TFT dokunmatik ekranlı PLC ve epoksi kaplı DKP sac pano.
- Pano ön kapağındaki seçici butonla manuel veya otomatik çalışma.
- Elektronik termik röle ile düşük ve yüksek akım koruması; ayarlanabilen akım sınırları.
- Faz yokluğu, faz asimetrisi ve faz sıralaması koruması.
- Harici flatör bağlantısıyla susuz çalışmaya karşı koruma.
- Kuru kontakla bina otomasyonuna pompa çalışıyor, termik hata ve genel arıza bilgisi.
- Modbus / RS-485 üzerinden çalışma verisi aktarımı.
- Yaylı tip sessiz çekvalf, beş yollu vana, emiş-basma kollektörleri, manometre ve basınç şalteri.
- Lastik takozlu, fırın boyalı çelik şase ile titreşimin azaltılması.
Pompa malzeme özellikleri
| Bileşen / özellik | Değer |
|---|---|
| Pompa gövdesi | AISI 304 paslanmaz çelik |
| Pompa mili | AISI 304 paslanmaz çelik |
| Fan ve difüzör | AISI 304 paslanmaz çelik |
| Giriş-çıkış gövdesi | AISI 304 paslanmaz çelik |
| Emme ve basma kollektörleri | AISI 304 paslanmaz çelik |
| Mekanik salmastra | Karbon / Seramik / NBR |
| Sıvı sıcaklığı | 0–100 °C |
KI5 hidrolik performans eğrisi
Eğri tek pompaya aittir. Üç pompanın birlikte çalıştığı sistem debileri aşağıdaki tabloda 3×Q olarak belirtilmiştir; basma yüksekliği üçle çarpılmaz.
3PFK KI5 model ve çalışma noktaları
| Stok kodu | Model | Güç (HP) | Anma akımı (A) | H @ 3×4 m³/h (mSS) | H @ 3×5 m³/h (mSS) | H @ 3×6 m³/h (mSS) | Önerilen tank (lt) | Tank basıncı |
|---|---|---|---|---|---|---|---|---|
| 0883151000 | 3PFK KI5/6-11 | 3x1,5 | 3x2,6 | 48 | 41 | 37 | 100 | PN10 |
| 0883153000 | 3PFK KI5/8-15 | 3x2 | 3x3,4 | 64 | 55 | 50 | 100 | PN10 |
| 0883155000 | 3PFK KI5/10-22 | 3x3 | 3x4,9 | 81 | 71 | 62 | 100 | PN10 |
| 0883157000 | 3PFK KI5/12-22 | 3x3 | 3x4,9 | 95 | 85 | 75 | 100 | PN16 |
| 0883159000 | 3PFK KI5/14-30 | 3x4 | 3x6,2 | 112 | 101 | 89 | 100 | PN16 |
Tablodaki debi ve basınç değerleri belirtilen çalışma noktalarına aittir. Uygun hidrofor, tesisat kayıpları ve gerekli kullanım basıncı birlikte değerlendirilerek seçilmelidir.
3PFK KI5 Teknik Çizim ve Ölçüler
Ölçüler mm, ağırlıklar kg cinsindedir. Çizim genel yerleşimi gösterir; ilgili KI5 grubunun değerleri aşağıdaki tabloda verilmiştir.
| Model | Giriş | Çıkış | A (mm) | B (mm) | C (mm) | H (mm) | Ağırlık (kg) |
|---|---|---|---|---|---|---|---|
| 3PFK KI5/6-11 | 2″ | 2″ | 800 | 900 | 160 | 1400 | 118 |
| 3PFK KI5/8-15 | 2″ | 2″ | 800 | 900 | 160 | 1400 | 124 |
| 3PFK KI5/10-22 | 2″ | 2″ | 800 | 900 | 160 | 1400 | 141 |
| 3PFK KI5/12-22 | 2″ | 2″ | 800 | 900 | 160 | 1400 | 145 |
| 3PFK KI5/14-30 | 2″ | 2″ | 800 | 900 | 160 | 1400 | 159 |
Tank, bağlantı ve devreye alma bilgileri
- Emiş kollektörü dahildir.
- Kapalı genleşme tankı ve bağlantı fleksi teslimat kapsamında değildir; uygun tank ayrıca seçilmelidir.
- 16 bar ve üzerindeki basınçlar için fleks hortum önerilmez.
- Durdurma basıncı, çalıştırma basıncından en az 1,5 bar daha yüksektir.
- İlk çalıştırma, garanti koşulları kapsamında yetkili servis tarafından yapılmalıdır.
- Hidrofor eksi kottan emiş yapacaksa uygulama bilgileri ayrıca değerlendirilmelidir.
Katalogda yıldızla işaretlenen modellerde yıldız-üçgen geçiş olmadığı için pano farklıdır. İlgili modeller: 3PFK KI5/6-11, 3PFK KI5/8-15, 3PFK KI5/10-22, 3PFK KI5/12-22, 3PFK KI5/14-30.
Doğru hidrofor seçimi
KI5 grubunda seçim yaparken toplam debiyi, basma yüksekliğini, pompa adedini ve önerilen tank basıncını birlikte değerlendirin. Bu açıklama aynı hidrolik serideki modeller için ortaktır; satın alınan ürün sayfa başlığı ve stok kodunda belirtilir.
Debi, basınç ve tesisat bilgilerinizi paylaşın; uygun model ve tank seçimini birlikte değerlendirelim.
Fiyat ve ürün bilgisi alın
