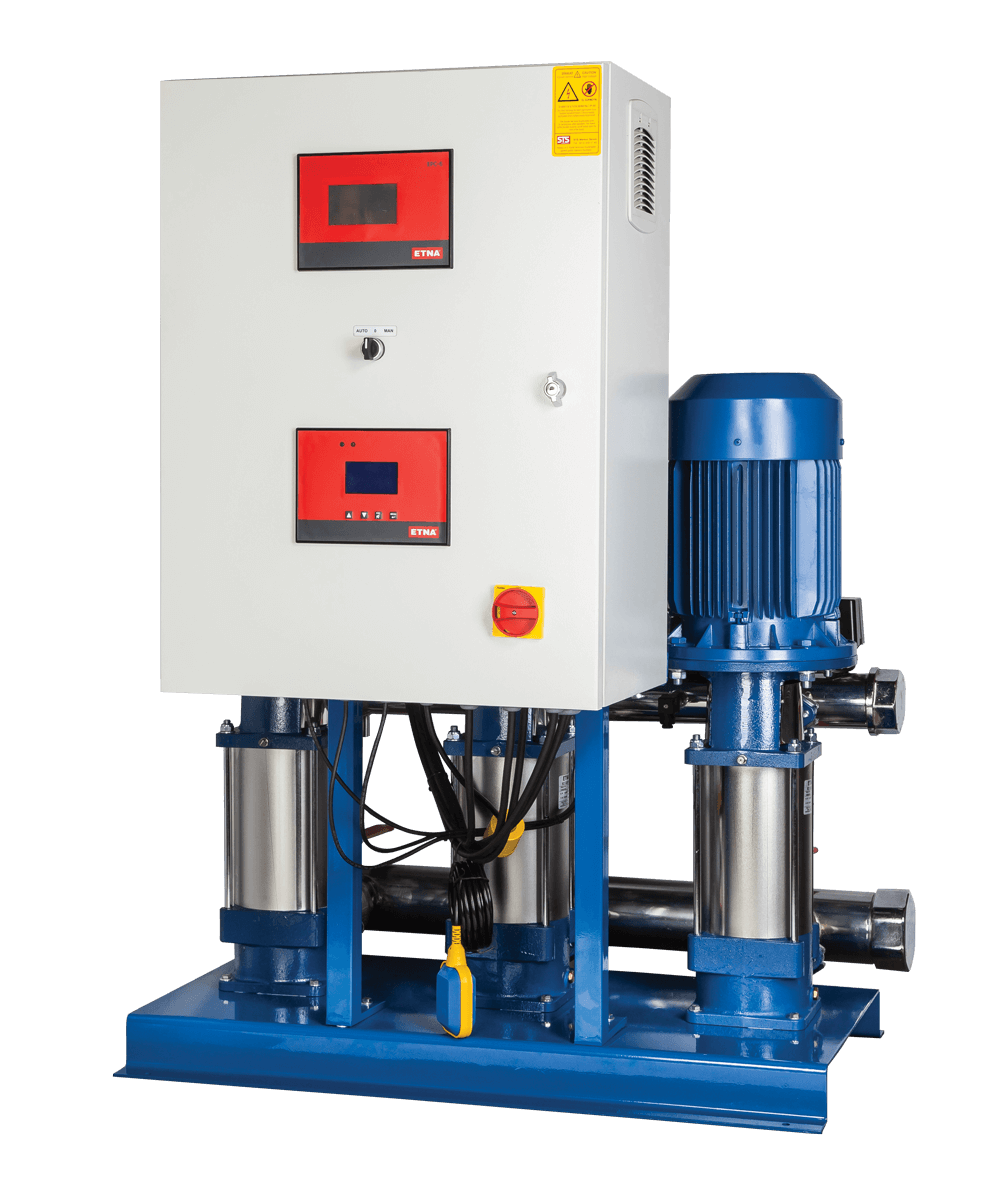

ETNA 3 PFK KO 45 Üç Pompalı Frekans Kontrollü Hidrofor Serisi
ETNA 3 PFK KO 45 serisi; yüksek debi ve basınç gerektiren profesyonel su basınçlandırma uygulamaları için tasarlanmıştır. Tek frekans invertörü ile üç pompanın kontrol edildiği sistem, eş yaşlanma ve sıralı çalışma özelliği sayesinde pompaların çalışma sürelerinin dengelenmesine yardımcı olur. Basınç transmitteri ve PID kontrol algoritması ile sistem, tesisatın anlık su ihtiyacına göre otomatik olarak yönetilir.
Genel Özellikler
Frekans Kontrol ve Otomasyon Sistemi
| Pompa Sayısı | 3 Adet |
| Pompa Tipi | Dik Milli Santrifüj Pompa |
| Frekans Kontrolü | Tek Frekans İnvertörü ile Çok Pompa Kontrolü |
| Kontrol Algoritması | PID Kontrol |
| Kontrol Ekranı | 4,3" Dokunmatik Ekranlı PLC |
| Otomatik Mod | Basınç Transmitteri ile Çalışma |
| Manuel Mod | Basınç Şalterine Bağlı Çalışma |
| Pompa Yönetimi | Eş Yaşlanma ve Sıralı Çalışma |
| Bina Otomasyonu | Modbus RS485 + Kuru Kontaklar |
| Susuz Çalışma Koruması | Düşük Akım + 5 m Seviye Flatörü + Düşük Basınç |

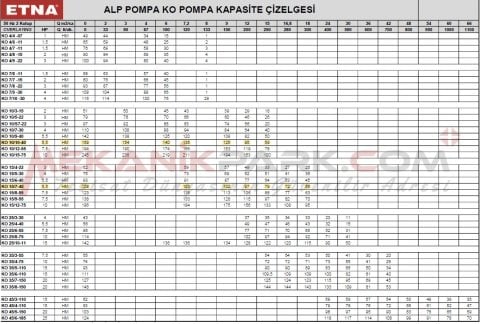

Hidrolik Performans Eğrileri
3 PFK KO 45 Serisi Teknik Özellikler
| Model | Güç (HP) | Güç (kW) | Anma Akımı | 3×35 m³/h | 3×45 m³/h | 3×55 m³/h | Tavsiye Edilen Tank |
|---|---|---|---|---|---|---|---|
| 3 PFK KO 45/3-110 | 3×15 HP | 3×11 kW | 3×19,5 A | 57 mSS | 53 mSS | 45 mSS | 1000 L / PN10 |
| 3 PFK KO 45/4-110 | 3×15 HP | 3×11 kW | 3×28,5 A | 77 mSS | 70 mSS | 60 mSS | 1000 L / PN10 |
| 3 PFK KO 45/5-150 | 3×20 HP | 3×15 kW | 3×29,5 A | 95 mSS | 85 mSS | 72 mSS | 1000 L / PN16 |
| 3 PFK KO 45/6-185 | 3×25 HP | 3×18,5 kW | 3×32,5 A | 112 mSS | 105 mSS | 88 mSS | 1000 L / PN16 |
Teknik Ölçü Çizimi
3 PFK KO 45 Serisi Hidrofor Boyutları
| Model | Giriş | Çıkış | A | B | C | D | H |
|---|---|---|---|---|---|---|---|
| 3 PFK KO 45/3-110 | DN125 | 4" | 1050 | 1043 | 551 | 190 | 1435 |
| 3 PFK KO 45/4-110 | DN125 | 4" | 1050 | 1043 | 613 | 190 | 1435 |
| 3 PFK KO 45/5-150 | DN125 | 4" | 1050 | 1043 | 695 | 190 | 1435 |
| 3 PFK KO 45/6-185 | DN125 | 4" | 1050 | 1043 | 757 | 190 | 1435 |
* A, B, C, D ve H ölçüleri mm cinsindendir.
3 PFK KO 45 Serisi Model Seçenekleri
İhtiyaç duyulan debi, basınç ve tesisat çalışma koşullarına göre uygun 3 PFK KO 45 modeli seçilebilir.
1000 L / PN10
1000 L / PN10
1000 L / PN16
1000 L / PN16
Teslimat Kapsamı ve Dikkat Edilecek Hususlar
- 3 adet dik milli santrifüj pompa
- Üç pompa kontrollü frekans panosu
- Manometre
- 3 adet basınç şalteri
- Seviye flatörü
- Pompa şasesi
- Emiş ve basma kollektörleri
- Ürünler ayrı ayrı değil, set halinde teslim edilmektedir.
- KO serisi hidroforlarda hidrofor genleşme tankı ayrıca sipariş edilmelidir.
- 3 PFK KO 45 serisinin tüm modellerinde tavsiye edilen tank hacmi 1000 litre olup basınç sınıfı modele göre PN10 veya PN16 olarak değişmektedir.
- 3 PFK KO 45/3-110 ve /4-110 modellerinde 1000 L PN10; 3 PFK KO 45/5-150 ve /6-185 modellerinde 1000 L PN16 tank tavsiye edilmektedir.
- Ürünün montaj hizmeti kullanıcıya aittir.
- Garanti kapsamı için ilk çalıştırmanın ETNA Yetkili Servisi tarafından yapılması gerekmektedir.
- Devreye alma işlemi ücretsizdir.
- Yetkili servis tarafından devreye alınmayan ürünler garanti kapsamı dışındadır.
3 PFK KO 45 Hidrofor Seçimi İçin Mühendislik Desteği
Hidrofor seçiminde eş zamanlı su ihtiyacı, gerekli debi, statik yükseklik, tesisat basınç kayıpları, istenen kullanım basıncı ve bina kullanım karakteristiği birlikte değerlendirilmelidir. Projenize uygun ETNA 3 PFK KO 45 modelinin, çalışma basıncının, genleşme tankının ve yardımcı ekipmanların belirlenmesi için MekanikPark mühendislik ekibinden teknik destek alabilirsiniz.
ETNA 3 PFK KO 45 Üç Pompalı Frekans Konvertörlü Hidroforlar
ETNA 3 PFK KO 45 serisi üç pompalı frekans konvertörlü hidroforlar; yüksek debi ve basınç ihtiyacı bulunan konut, hastane, okul, AVM ve endüstriyel proseslerde su basınçlandırma amacıyla geliştirilmiş enerji tasarruflu hidrofor sistemleridir. 3 PFK KO 45 ürün grubu; 3 PFK KO 45/3-110, 3 PFK KO 45/4-110, 3 PFK KO 45/5-150 ve 3 PFK KO 45/6-185 olmak üzere dört farklı modelden oluşmaktadır. Serinin motor güçleri 3×15 HP / 3×11 kW ile 3×25 HP / 3×18,5 kW arasında değişmektedir. Farklı pompa kademe ve motor gücü seçenekleri sayesinde tesisatın ihtiyaç duyduğu debi ve basınç değerlerine uygun model seçimi yapılabilir. Tüm 3 PFK KO 45 modellerinde DN125 emiş ve 4" basma bağlantısı bulunmaktadır. Tavsiye edilen hidrofor genleşme tankı tüm modellerde 1000 litre olup, tank basınç sınıfı modele göre PN10 veya PN16 olarak değişmektedir. ETNA 3 PFK KO serisinin merkezi kumanda panosunda bulunan tek frekans invertörü ile çoklu pompa kontrolü gerçekleştirilir. 4,3" dokunmatik ekranlı PLC ve PID kontrol sayesinde sistem değişken su ihtiyacına göre optimum çalışma sağlar. Eş yaşlanma ve sıralı çalışma özelliği pompa çalışma sürelerinin dengelenmesine yardımcı olur. Otomatik modda basınç transmitteri, manuel modda ise basınç şalteri üzerinden çalışma sağlanır. Düşük akım koruması, 5 metre seviye flatörü ve düşük basınç koruması sayesinde susuz çalışmaya karşı üç aşamalı koruma sağlanır. Modbus RS485 ve kuru kontaklar üzerinden çalışma verilerinin bina yönetim sistemine aktarılması mümkündür. ETNA 3 PFK KO 45; üç pompalı frekans kontrollü hidrofor, üç pompalı frekans konvertörlü hidrofor, dik milli hidrofor, sabit basınç hidroforu, enerji tasarruflu hidrofor, PLC kontrollü hidrofor, BMS uyumlu hidrofor ve ETNA hidrofor uygulamalarında profesyonel basınçlandırma çözümü sunar.
