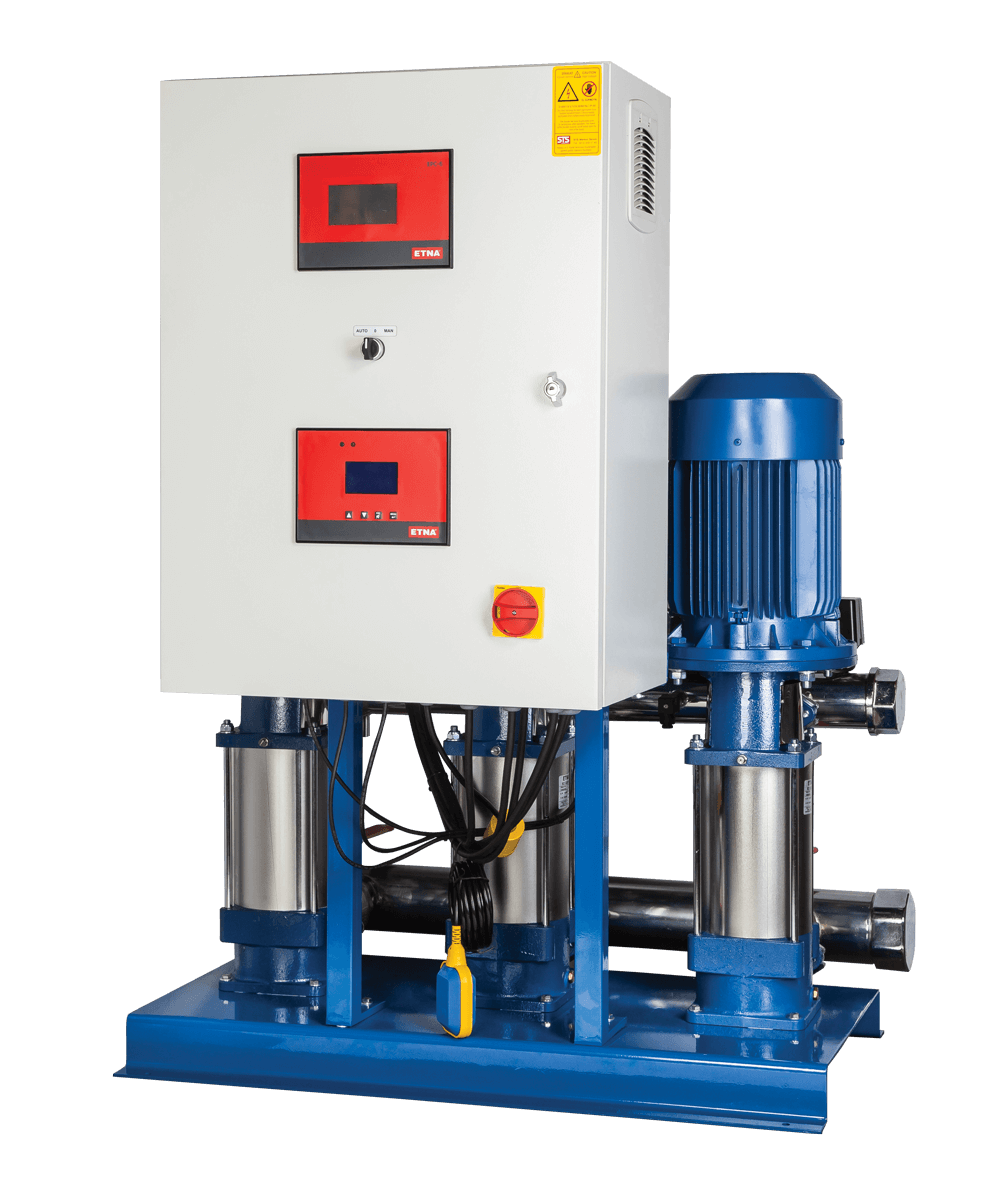

ETNA 3 PFK KO 10 Üç Pompalı Frekans Kontrollü Hidrofor Serisi
ETNA 3 PFK KO 10 serisi; yüksek debi ve basınç ihtiyacının bulunduğu yapılarda suyun kontrollü ve enerji verimli biçimde basınçlandırılması amacıyla tasarlanmıştır. Tek frekans invertörü ile üç pompanın kontrol edildiği sistem, eş yaşlanma prensibiyle pompaların dengeli kullanımını sağlarken PID kontrol algoritması sayesinde tesisat basıncını ihtiyaca göre yönetir.
Genel Özellikler
Frekans Kontrol ve Otomasyon Sistemi
| Pompa Sayısı | 3 Adet |
| Pompa Tipi | Dik Milli Santrifüj Pompa |
| Frekans Kontrolü | Tek Frekans İnvertörü ile Çok Pompa Kontrolü |
| Kontrol Algoritması | PID Kontrol |
| Kontrol Ekranı | 4,3" Dokunmatik Ekranlı PLC |
| Otomatik Mod | Basınç Transmitteri ile Çalışma |
| Manuel Mod | Basınç Şalterine Bağlı Çalışma |
| Pompa Yönetimi | Eş Yaşlanma ve Sıralı Çalışma |
| Bina Otomasyonu | Modbus RS485 + Kuru Kontaklar |
| Susuz Çalışma Koruması | Düşük Akım + Seviye Flatörü + Düşük Basınç |

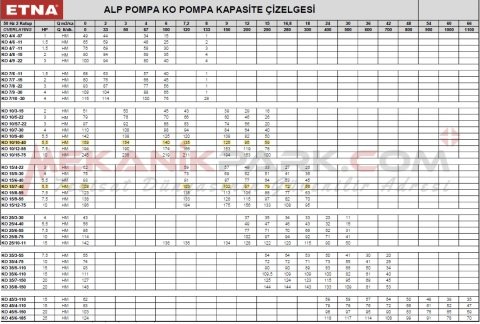

Hidrolik Performans Eğrileri
3 PFK KO 10 Serisi Teknik Özellikler
| Model | Güç (HP) | Güç (kW) | Anma Akımı | 3×9 m³/h | 3×12 m³/h | 3×15 m³/h | Tavsiye Edilen Tank |
|---|---|---|---|---|---|---|---|
| 3 PFK KO 10/5-22 | 3×3 HP | 3×2,2 kW | 3×4,9 A | 61 mSS | 48 mSS | 27 mSS | 200 L / PN10 |
| 3 PFK KO 10/S7-22 | 3×3 HP | 3×2,2 kW | 3×4,9 A | 74 mSS | 56 mSS | 38 mSS | 200 L / PN10 |
| 3 PFK KO 10/7-30 | 3×4 HP | 3×3 kW | 3×6,2 A | 86 mSS | 66 mSS | 39 mSS | 300 L / PN16 |
| 3 PFK KO 10/9-40 | 3×5,5 HP | 3×4 kW | 3×8 A | 110 mSS | 85 mSS | 51 mSS | 300 L / PN16 |
| 3 PFK KO 10/10-40 | 3×5,5 HP | 3×4 kW | 3×8 A | 125 mSS | 95 mSS | 59 mSS | 300 L / PN16 |
| 3 PFK KO 10/12-55 | 3×7,5 HP | 3×5,5 kW | 3×10,9 A | 153 mSS | 122 mSS | 81 mSS | 300 L / PN16 |
Teknik Ölçü Çizimi
3 PFK KO 10 Serisi Hidrofor Boyutları
| Model | Giriş | Çıkış | A | B | C | D | H |
|---|---|---|---|---|---|---|---|
| 3 PFK KO 10/5-22 | 2½" | 2½" | 800 | 560 | 411 | 130 | 1310 |
| 3 PFK KO 10/S7-22 | 2½" | 2½" | 800 | 560 | 487 | 130 | 1310 |
| 3 PFK KO 10/7-30 | 2½" | 2½" | 800 | 560 | 487 | 130 | 1310 |
| 3 PFK KO 10/9-40 | 2½" | 2½" | 800 | 560 | 572 | 130 | 1310 |
| 3 PFK KO 10/10-40 | 2½" | 2½" | 800 | 560 | 610 | 130 | 1310 |
| 3 PFK KO 10/12-55 | 2½" | 2½" | 800 | 560 | 587 | 130 | 1310 |
* A, B, C, D ve H ölçüleri mm cinsindendir.
3 PFK KO 10 Serisi Model Seçenekleri
İhtiyaç duyulan debi, basınç ve tesisat çalışma koşullarına göre uygun 3 PFK KO 10 modeli seçilebilir.
200 L / PN10
200 L / PN10
300 L / PN16
300 L / PN16
300 L / PN16
300 L / PN16
Teslimat Kapsamı ve Dikkat Edilecek Hususlar
- 3 adet dik milli santrifüj pompa
- Üç pompa kontrollü frekans panosu
- Manometre
- 3 adet basınç şalteri
- Seviye flatörü
- Pompa şasesi
- Emiş ve basma kollektörleri
- Ürünler ayrı ayrı değil, set halinde teslim edilmektedir.
- KO serisi hidroforlarda hidrofor genleşme tankı ayrıca sipariş edilmelidir.
- Tavsiye edilen tank hacmi ve basınç sınıfı seçilen modele göre belirlenmelidir.
- Ürünün montaj hizmeti kullanıcıya aittir.
- Garanti kapsamı için ilk çalıştırmanın ETNA Yetkili Servisi tarafından yapılması gerekmektedir.
- Devreye alma işlemi ücretsizdir.
- Yetkili servis tarafından devreye alınmayan ürünler garanti kapsamı dışındadır.
3 PFK KO 10 Hidrofor Seçimi İçin Mühendislik Desteği
Hidrofor seçiminde eş zamanlı su ihtiyacı, gerekli debi, statik yükseklik, tesisat basınç kayıpları, istenen kullanım basıncı ve bina kullanım karakteristiği birlikte değerlendirilmelidir. Projenize uygun ETNA 3 PFK KO 10 modelinin, çalışma basıncının, genleşme tankının ve yardımcı ekipmanların belirlenmesi için MekanikPark mühendislik ekibinden teknik destek alabilirsiniz.
ETNA 3 PFK KO 10 Üç Pompalı Frekans Konvertörlü Hidroforlar
ETNA 3 PFK KO 10 serisi üç pompalı frekans konvertörlü hidroforlar; yüksek basınç ve debi ihtiyacı bulunan konut, hastane, okul, AVM ve endüstriyel proseslerde su basınçlandırma amacıyla geliştirilmiş enerji verimli hidrofor sistemleridir. 3 PFK KO 10 ürün grubu; 3 PFK KO 10/5-22, 3 PFK KO 10/S7-22, 3 PFK KO 10/7-30, 3 PFK KO 10/9-40, 3 PFK KO 10/10-40 ve 3 PFK KO 10/12-55 olmak üzere altı farklı modelden oluşmaktadır. Serinin pompa motor güçleri 3×3 HP / 3×2,2 kW ile 3×7,5 HP / 3×5,5 kW arasında değişmektedir. Tüm 3 PFK KO 10 modellerinde 2½" emiş ve 2½" basma bağlantısı bulunmaktadır. Tavsiye edilen hidrofor genleşme tankı modele göre 200 L PN10, 300 L PN16 olarak değişmektedir. ETNA 3 PFK KO serisinin merkezi kumanda panosunda bulunan tek frekans invertörü ile çoklu pompa kontrolü gerçekleştirilir. 4,3" dokunmatik ekranlı PLC ve PID kontrol sayesinde tesisatın su ihtiyacına göre optimum çalışma sağlanır. Eş yaşlanma ve sıralı çalışma özelliği pompa çalışma sürelerinin dengelenmesine yardımcı olur. Otomatik modda basınç transmitteri, manuel modda ise basınç şalteri üzerinden çalışma sağlanır. Sistem ayrıca düşük akım, seviye flatörü ve düşük basınç kontrolü ile susuz çalışmaya karşı çok kademeli koruma sağlarken, Modbus RS485 ve kuru kontaklar üzerinden çalışma verilerinin bina yönetim sistemine aktarılmasına olanak verir. ETNA 3 PFK KO 10; üç pompalı frekans kontrollü hidrofor, üç pompalı frekans konvertörlü hidrofor, dik milli hidrofor, sabit basınç hidroforu, enerji tasarruflu hidrofor, PLC kontrollü hidrofor, BMS uyumlu hidrofor ve ETNA hidrofor uygulamalarında profesyonel basınçlandırma çözümü sunar.
