ETNA 3 KO 45 Üç Pompalı Hidrofor Serisi

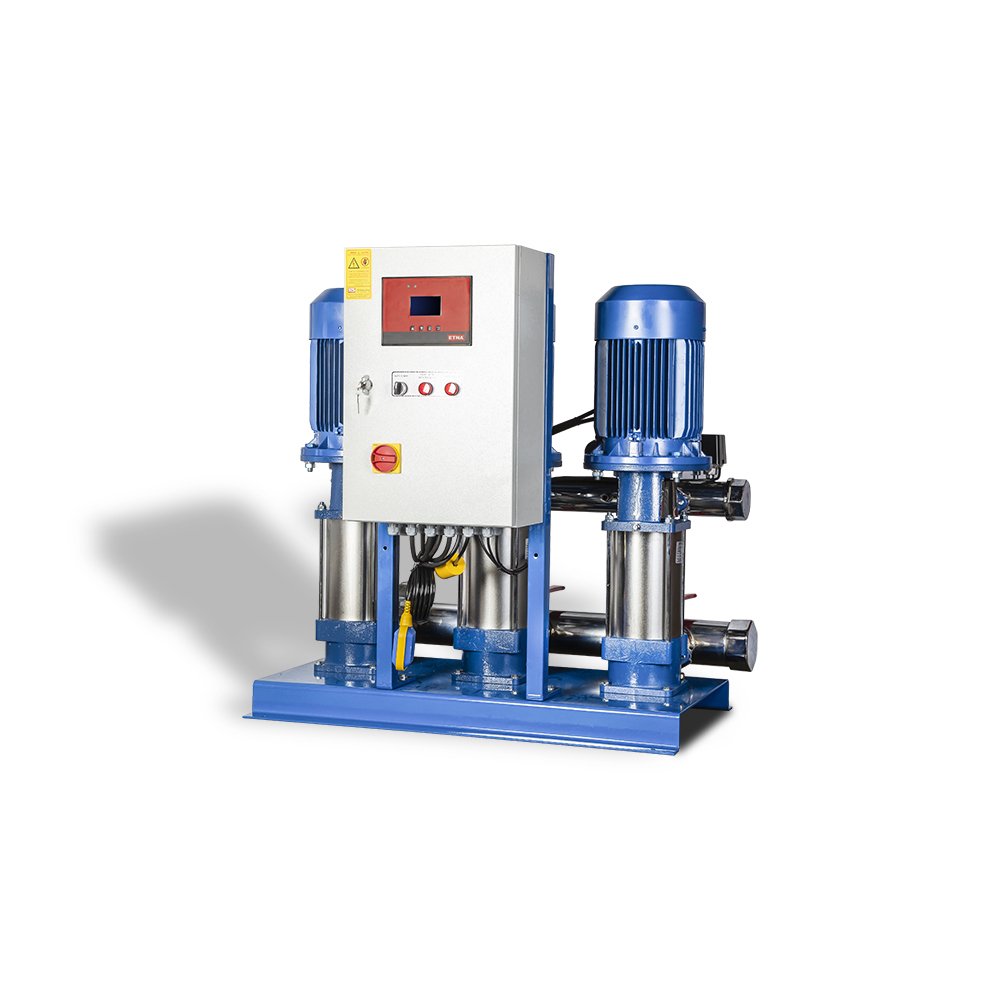

ETNA 3 KO 45 serisi hidroforlar, üç adet dik milli çok kademeli santrifüj pompanın ortak şase, emiş ve basma kollektörleri üzerinde çalıştığı yüksek kapasiteli profesyonel kullanma suyu basınçlandırma sistemleridir. Seride 3 KO 45/3-110 modelinden 3 KO 45/6-185 modeline kadar 4 farklı seçenek bulunmaktadır. Motor güçleri 3×15 HP ile 3×25 HP arasında değişir.
Genel Özellikler
Pompa ve Kontrol Sistemi
| Pompa Sayısı | 3 Adet |
| Pompa Tipi | Dik Milli Çok Kademeli Santrifüj Pompa |
| Çalışma Tipi | Sabit Devirli / Kademeli Çalışma |
| Kontrol | Elektronik Üç Pompa Kontrol Paneli |
| Pompa Sıralaması | Sıralı Çalışma / Eş Yaşlanma |
| Basınç Kontrolü | 3 Adet Basınç Şalteri |
| Susuz Çalışma Koruması | Düşük Akım Koruması + 5 m Seviye Flatörü |
| Geri Tepme Ventili | Yaylı Tip Sessiz Paslanmaz |
| Şase | Lastik Takozlu, Fırın Boyalı Çelik Şase |

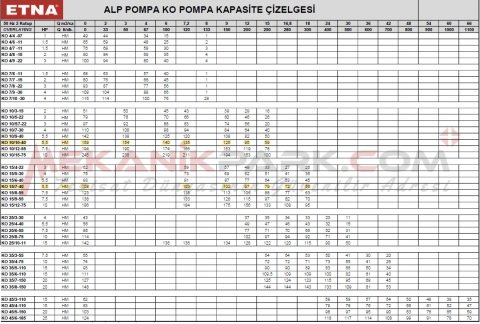

Hidrolik Performans Eğrileri
3 KO 45 Serisi Teknik Özellikler
| Model | Güç (HP) | Güç (kW) | Anma Akımı | 3×35 m³/h | 3×45 m³/h | 3×55 m³/h | Tavsiye Edilen Tank |
|---|---|---|---|---|---|---|---|
| 3 KO 45/3-110 | 3×15 HP | 3×11 kW | 3×19,5 A | 57 mSS | 53 mSS | 45 mSS | 1000 L / PN10 |
| 3 KO 45/4-110 | 3×15 HP | 3×11 kW | 3×28,5 A | 77 mSS | 70 mSS | 60 mSS | 1000 L / PN10 |
| 3 KO 45/5-150 | 3×20 HP | 3×15 kW | 3×29,5 A | 95 mSS | 85 mSS | 72 mSS | 1000 L / PN16 |
| 3 KO 45/6-185 | 3×25 HP | 3×18,5 kW | 3×32,5 A | 112 mSS | 105 mSS | 88 mSS | 1000 L / PN16 |
Teknik Ölçü Çizimi
3 KO 45 Serisi Hidrofor Boyutları
| Model | Giriş | Çıkış | A | B | C | D | H |
|---|---|---|---|---|---|---|---|
| 3 KO 45/3-110 | DN125 | 4" | 1050 | 1043 | 551 | 190 | 1290 |
| 3 KO 45/4-110 | DN125 | 4" | 1050 | 1043 | 613 | 190 | 1290 |
| 3 KO 45/5-150 | DN125 | 4" | 1050 | 1043 | 695 | 190 | 1290 |
| 3 KO 45/6-185 | DN125 | 4" | 1050 | 1043 | 757 | 190 | 1405 |
* A, B, C, D ve H ölçüleri mm cinsindendir.
3 KO 45 Serisi Model Seçenekleri
Projenizin ihtiyaç duyduğu debi ve basınç değerlerine göre uygun ETNA 3 KO 45 modelini seçebilirsiniz.
1000 L / PN10
1000 L / PN10
1000 L / PN16
1000 L / PN16
Teslimat Kapsamı ve Dikkat Edilecek Hususlar
- 3 adet dik milli santrifüj pompa
- Üç pompa kontrol panosu
- Manometre
- 3 adet basınç şalteri
- Seviye flatörü
- Pompa şasesi
- Emiş ve basma kollektörleri
- Ürünler set halinde teslim edilmektedir.
- KO serisi hidroforlarda hidrofor genleşme tankı ayrıca sipariş edilmelidir.
- Tüm 3 KO 45 modellerinde tavsiye edilen tank hacmi 1000 litredir. Tank basınç sınıfı modele göre PN10 veya PN16 seçilmelidir.
- Ürünün montaj hizmeti kullanıcıya aittir.
- Ürünün garanti kapsamına girmesi için ilk çalıştırma ETNA Yetkili Servisi tarafından yapılmalıdır.
- Yetkili servis tarafından gerçekleştirilen ilk devreye alma işlemi ücretsizdir.
- Yetkili servis tarafından devreye alınmayan ürünler garanti kapsamı dışında kalır.
3 KO 45 Hidrofor Seçimi İçin Mühendislik Desteği
Yüksek kapasiteli üç pompalı hidrofor seçiminde; toplam tasarım debisi, gerekli kullanım basıncı, bina yüksekliği, statik basınç, tesisat basınç kayıpları, eş zamanlı su tüketimi, depo seviyesi ve emiş koşulları birlikte değerlendirilmelidir. Projenize uygun 3 KO 45 modelinin, genleşme tankının ve çalışma basınçlarının belirlenmesi için MekanikPark mühendislik ekibinden teknik destek alabilirsiniz.

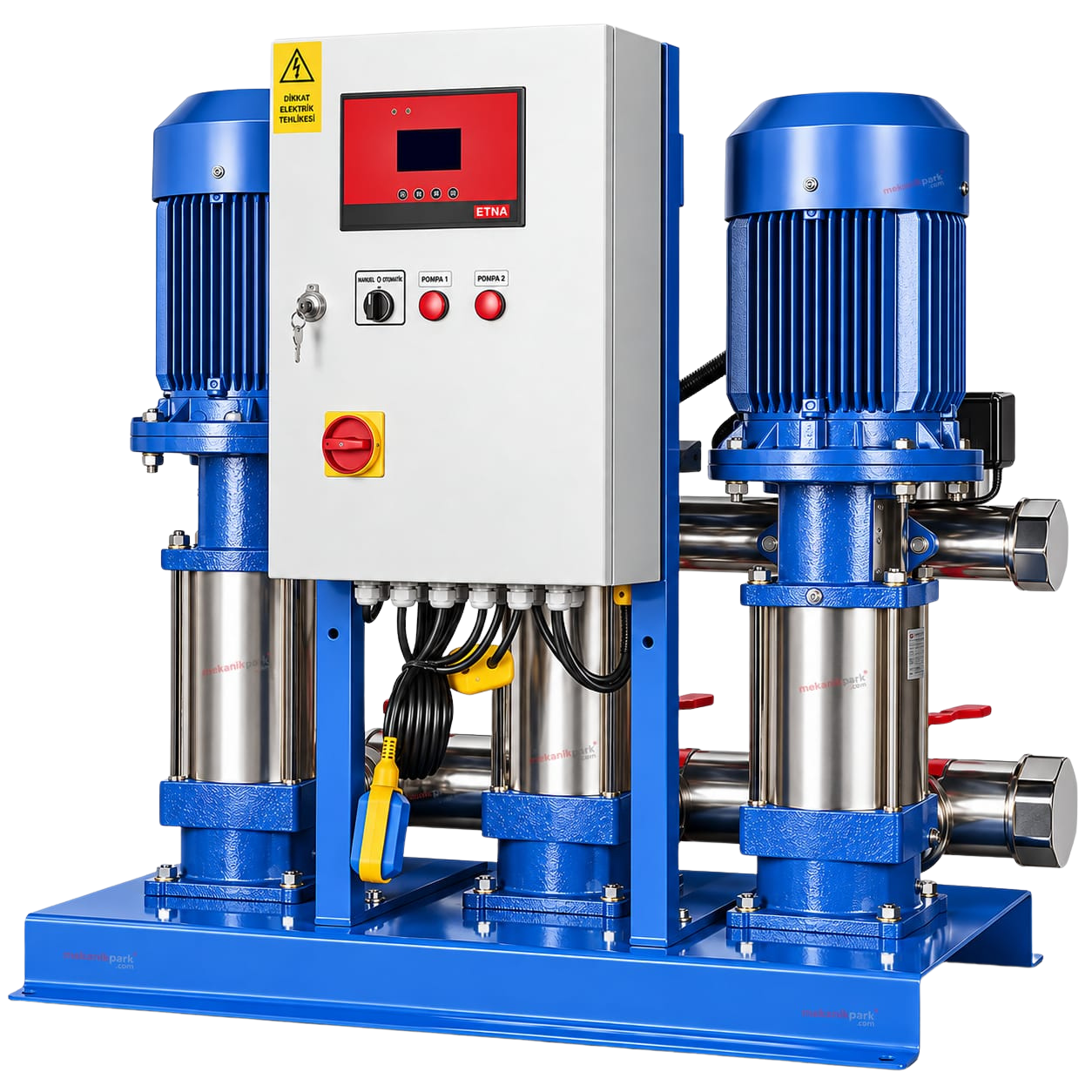

ETNA 3 KO 45 Üç Pompalı Dik Milli Kullanma Suyu Hidroforları
ETNA 3 KO 45 serisi üç pompalı dik milli kullanma suyu hidroforları; toplu konut, hastane, okul, AVM, otel, iş merkezi, endüstriyel tesis ve tarımsal uygulamalarda yüksek debi ve basınç ihtiyacının karşılanması amacıyla geliştirilmiş profesyonel hidrofor sistemleridir. 3 KO 45 ürün grubu; 3 KO 45/3-110, 3 KO 45/4-110, 3 KO 45/5-150 ve 3 KO 45/6-185 olmak üzere dört farklı modelden oluşmaktadır. Serinin pompa motor güçleri modele bağlı olarak 3×15 HP / 3×11 kW ile 3×25 HP / 3×18,5 kW arasında değişmektedir. Farklı pompa kademeleri ve motor güçleri sayesinde tesisatın ihtiyaç duyduğu çalışma basıncına uygun model seçilebilir. ETNA 3 KO 45 serisinin tüm modellerinde DN125 emiş ve 4" basma bağlantısı bulunmaktadır. Tüm modeller için 1000 litre hidrofor genleşme tankı tavsiye edilmektedir. 3 KO 45/3-110 ve 3 KO 45/4-110 modellerinde PN10; 3 KO 45/5-150 ve 3 KO 45/6-185 modellerinde ise PN16 tank kullanımı tavsiye edilmektedir. Elektronik kontrol paneli; sıralı çalışma ve eş yaşlanma özelliği sayesinde üç pompanın çalışma sürelerinin dengelenmesine yardımcı olur. Faz sırası, faz yokluğu, düşük ve yüksek akım-gerilim korumaları sistem güvenliğini destekler. Düşük akım koruması ve 5 metre seviye flatörü, hidroforun susuz çalışmasına karşı iki aşamalı koruma sağlar. Pompa çalışma durumları, motor akımları, faz gerilimleri ve arıza bilgileri elektronik kontrol paneli üzerinden izlenebilir. ETNA 3 KO 45; üç pompalı hidrofor, dik milli hidrofor, sabit devirli hidrofor, üç pompalı kullanma suyu hidroforu, yüksek debili hidrofor, yüksek basınçlı hidrofor, toplu konut hidroforu, hastane hidroforu, otel hidroforu, AVM hidroforu, endüstriyel hidrofor ve ETNA hidrofor uygulamalarında yüksek kapasiteli profesyonel basınçlandırma çözümü sunar.
