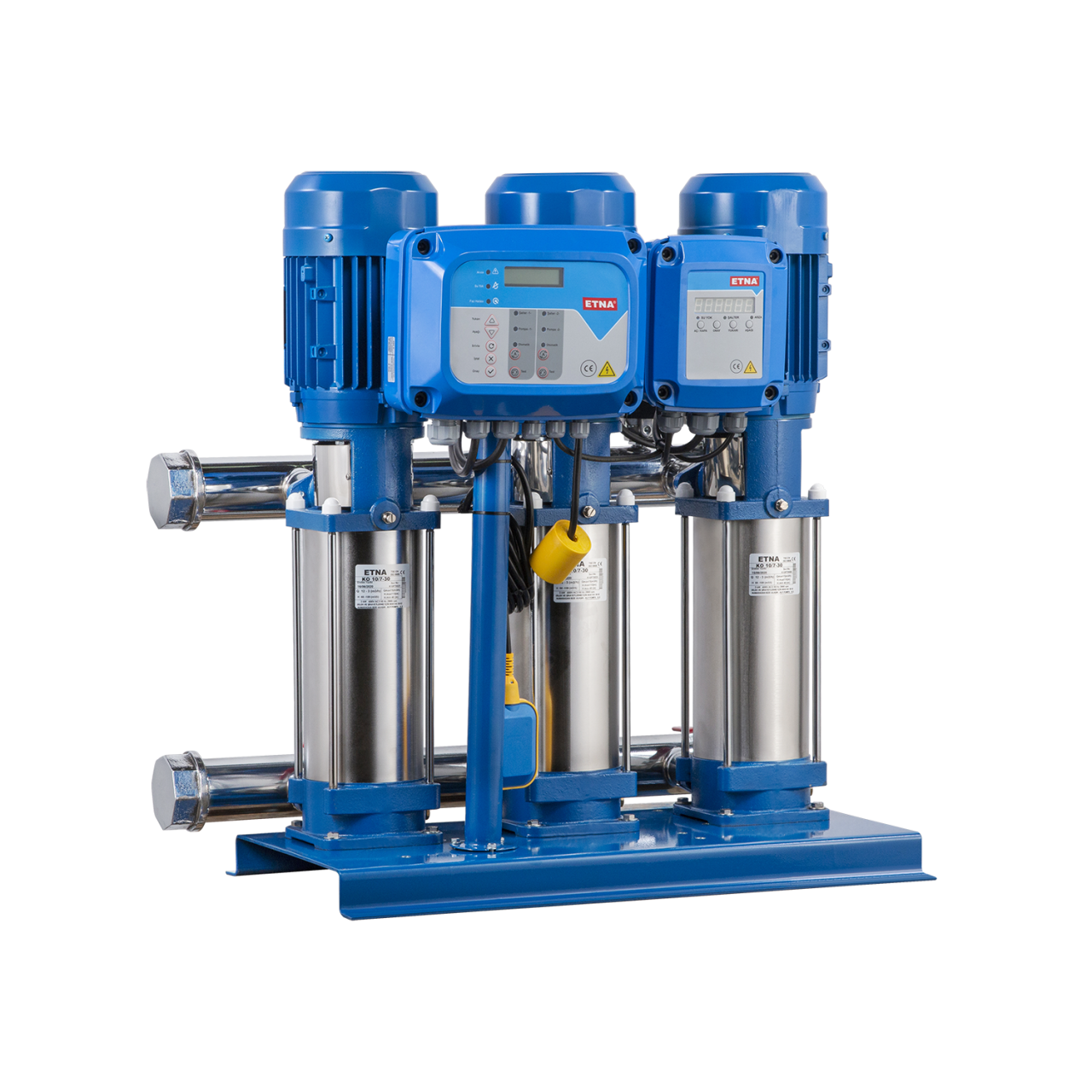

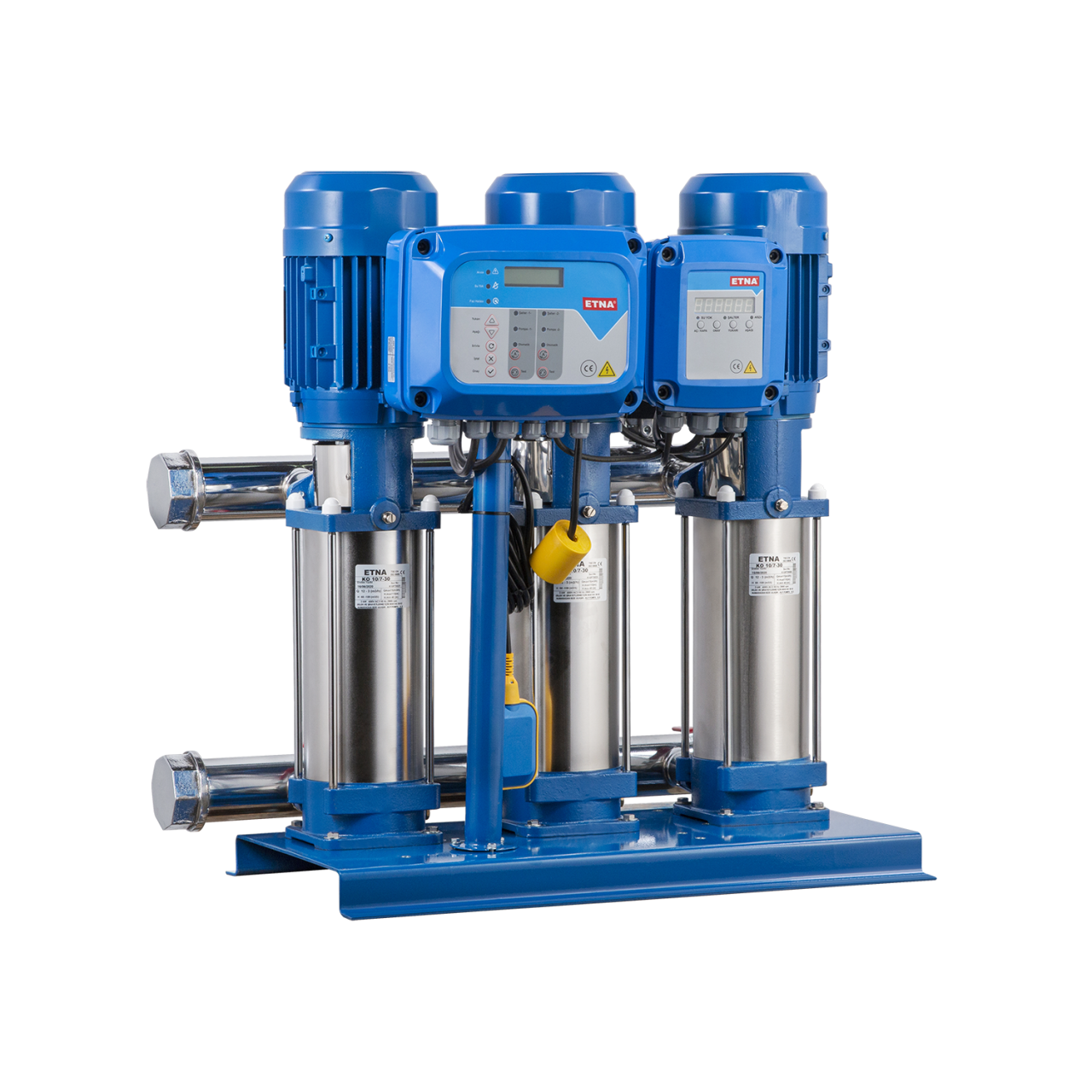

ETNA 3 KO 15 Üç Pompalı Hidrofor Serisi
ETNA 3 KO 15 serisi hidroforlar, üç adet dik milli çok kademeli santrifüj pompanın ortak şase, emiş ve basma kollektörleri üzerinde çalıştığı profesyonel kullanma suyu basınçlandırma sistemleridir. Seride 3 KO 15/4-22 modelinden 3 KO 15/12-75 modeline kadar 7 farklı seçenek bulunmaktadır. Böylece projenin ihtiyaç duyduğu debi, basınç ve motor gücüne göre uygun model seçilebilir.
Genel Özellikler
Pompa ve Kontrol Sistemi
| Pompa Sayısı | 3 Adet |
| Pompa Tipi | Dik Milli Çok Kademeli Santrifüj Pompa |
| Çalışma Tipi | Sabit Devirli / Kademeli Çalışma |
| Kontrol | Elektronik Üç Pompa Kontrol Paneli |
| Pompa Sıralaması | Sıralı Çalışma / Eş Yaşlanma |
| Basınç Kontrolü | 3 Adet Basınç Şalteri |
| Susuz Çalışma Koruması | Düşük Akım Koruması + 5 m Seviye Flatörü |
| Geri Tepme Ventili | Yaylı Tip Sessiz Paslanmaz |
| Şase | Lastik Takozlu, Fırın Boyalı Çelik Şase |
Hidrolik Performans Eğrileri
3 KO 15 Serisi Teknik Özellikler
| Model | Güç (HP) | Güç (kW) | Anma Akımı | 3×12 m³/h | 3×15 m³/h | 3×18 m³/h | Tavsiye Edilen Tank |
|---|---|---|---|---|---|---|---|
| 3 KO 15/4-22 | 3×3 HP | 3×2,2 kW | 3×4,9 A | 51 mSS | 42 mSS | 30 mSS | 200 L / PN10 |
| 3 KO 15/5-30 | 3×4 HP | 3×3 kW | 3×6,2 A | 64 mSS | 53 mSS | 37 mSS | 200 L / PN10 |
| 3 KO 15/6-40 | 3×5,5 HP | 3×3 kW | 3×8 A | 77 mSS | 64 mSS | 45 mSS | 300 L / PN10 |

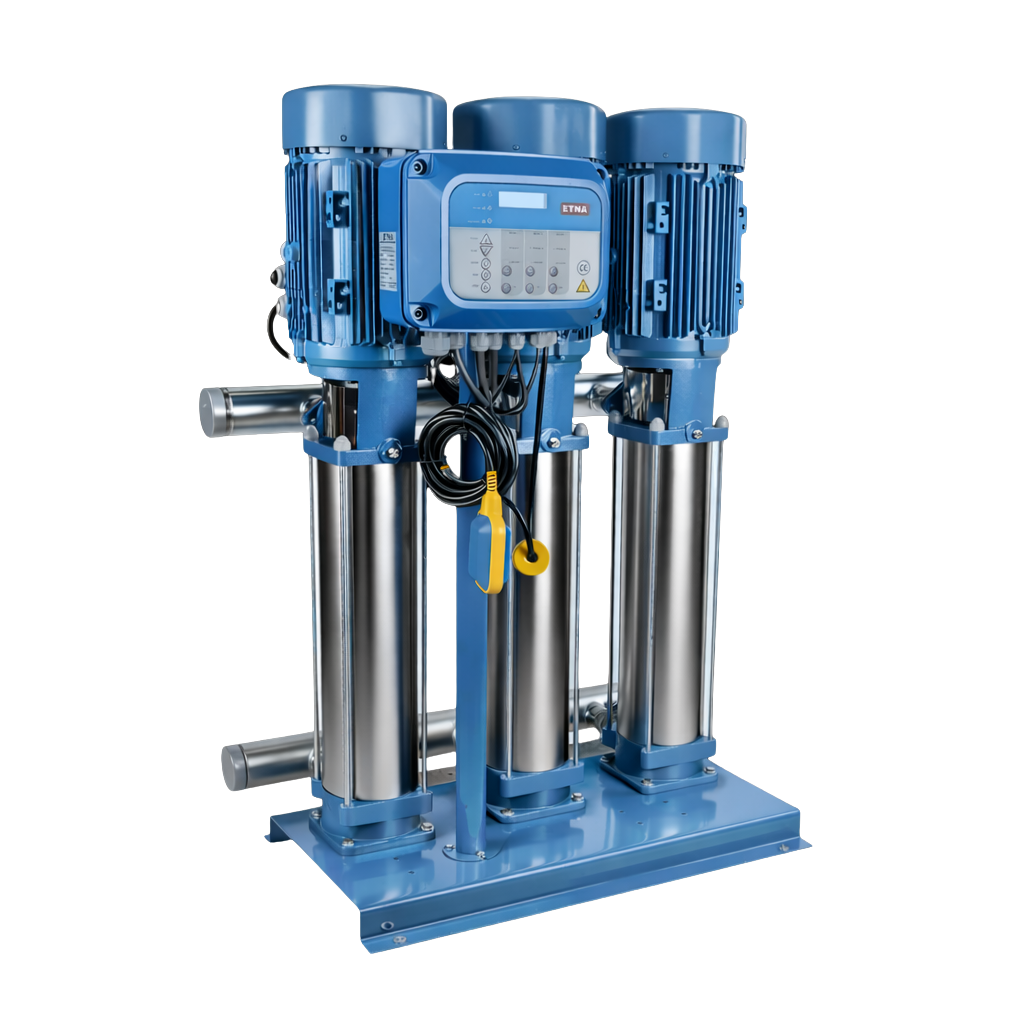

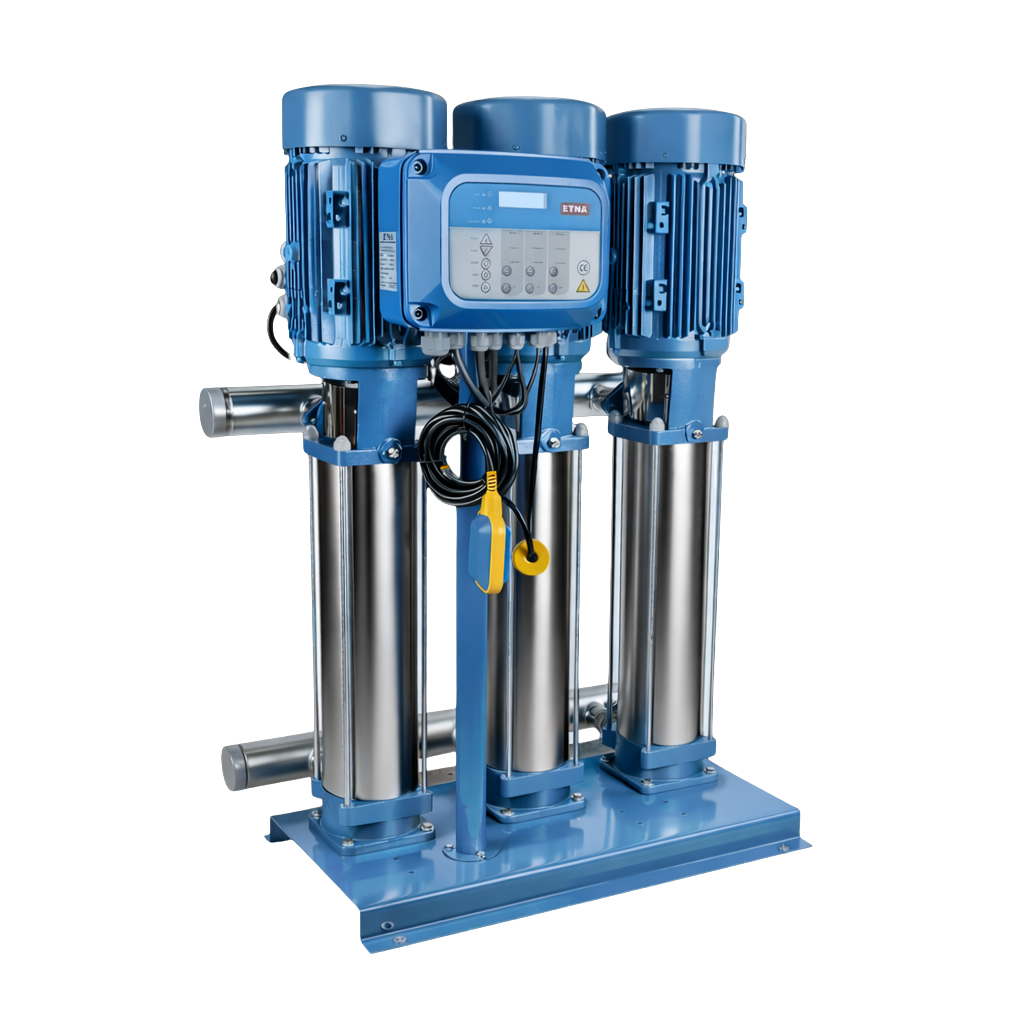

| 3 KO 15/7-40 | 3×5,5 HP | 3×4 kW | 3×8 A | 90 mSS | 79 mSS | 56 mSS | 300 L / PN16 |
| 3 KO 15/8-55 | 3×7,5 HP | 3×5,5 kW | 3×10,9 A | 107 mSS | 90 mSS | 67 mSS | 300 L / PN16 |
| 3 KO 15/9-55 | 3×7,5 HP | 3×5,5 kW | 3×10,9 A | 120 mSS | 102 mSS | 73 mSS | 300 L / PN16 |
| 3 KO 15/12-75 | 3×10 HP | 3×5,5 kW | 3×14,1 A | 161 mSS | 137 mSS | 95 mSS | 500 L / PN25 |
Teknik Ölçü Çizimi
3 KO 15 Serisi Hidrofor Boyutları
| Model | Giriş | Çıkış | A | B | C | D | H |
|---|---|---|---|---|---|---|---|
| 3 KO 15/4-22 | 2½" | 2½" | 800 | 560 | 373 | 130 | 800 |
| 3 KO 15/5-30 | 2½" | 2½" | 800 | 560 | 411 | 130 | 800 |
| 3 KO 15/6-40 | 2½" | 2½" | 800 | 560 | 457 | 130 | 855 |
| 3 KO 15/7-40 | 2½" | 2½" | 800 | 560 | 495 | 130 | 895 |
| 3 KO 15/8-55 | 2½" | 2½" | 800 | 560 | 533 | 130 | 950 |
| 3 KO 15/9-55 | 2½" | 2½" | 800 | 560 | 572 | 130 | 990 |
| 3 KO 15/12-75 | 2½" | 2½" | 800 | 560 | 686 | 130 | 1100 |
* A, B, C, D ve H ölçüleri mm cinsindendir.
3 KO 15 Serisi Model Seçenekleri
Projenizin ihtiyaç duyduğu debi ve basınç değerlerine göre uygun ETNA 3 KO 15 modelini seçebilirsiniz.
200 L / PN10
200 L / PN10
300 L / PN10
300 L / PN16
300 L / PN16
300 L / PN16
500 L / PN25
Teslimat Kapsamı ve Dikkat Edilecek Hususlar
- 3 adet dik milli santrifüj pompa
- Üç pompa kontrol panosu
- Manometre
- 3 adet basınç şalteri
- Seviye flatörü
- Pompa şasesi
- Emiş ve basma kollektörleri
- Ürünler set halinde teslim edilmektedir.
- KO serisi hidroforlarda hidrofor genleşme tankı ayrıca sipariş edilmelidir.
- Tank hacmi ve basınç sınıfı seçilen modele göre belirlenmelidir.
- Ürünün montaj hizmeti kullanıcıya aittir.
- Ürünün garanti kapsamına girmesi için ilk çalıştırma ETNA Yetkili Servisi tarafından yapılmalıdır.
- Yetkili servis tarafından gerçekleştirilen ilk devreye alma işlemi ücretsizdir.
- Yetkili servis tarafından devreye alınmayan ürünler garanti kapsamı dışında kalır.
3 KO 15 Hidrofor Seçimi İçin Mühendislik Desteği
Üç pompalı hidrofor seçiminde yalnızca motor gücü değil; toplam tasarım debisi, gerekli kullanım basıncı, bina yüksekliği, statik basınç, tesisat basınç kayıpları, eş zamanlı su tüketimi, depo seviyesi ve emiş koşulları birlikte değerlendirilmelidir. Projenize uygun 3 KO 15 modelinin, genleşme tankının ve çalışma basınçlarının belirlenmesi için MekanikPark mühendislik ekibinden teknik destek alabilirsiniz.
ETNA 3 KO 15 Üç Pompalı Dik Milli Kullanma Suyu Hidroforları
ETNA 3 KO 15 serisi üç pompalı dik milli kullanma suyu hidroforları; toplu konut, hastane, okul, AVM, otel, iş merkezi, endüstriyel tesis ve tarımsal uygulamalarda yüksek debili su ihtiyacının basınçlandırılması amacıyla geliştirilmiş profesyonel hidrofor sistemleridir. 3 KO 15 ürün grubu; 3 KO 15/4-22, 3 KO 15/5-30, 3 KO 15/6-40, 3 KO 15/7-40, 3 KO 15/8-55, 3 KO 15/9-55 ve 3 KO 15/12-75 olmak üzere yedi farklı modelden oluşmaktadır. Serinin pompa motor güçleri modele bağlı olarak 3×3 HP ile 3×10 HP arasında değişmektedir. Farklı kademe ve motor seçenekleri sayesinde tesisatın ihtiyaç duyduğu çalışma basıncına uygun model seçilebilir. ETNA 3 KO 15 serisinin tüm modellerinde 2½" emiş ve 2½" basma bağlantısı bulunmaktadır. Tavsiye edilen hidrofor tankı, seçilen modele göre 200 L PN10, 300 L PN10, 300 L PN16 veya 500 L PN25 olarak değişmektedir. Elektronik kontrol paneli; sıralı çalışma ve eş yaşlanma özelliği sayesinde üç pompanın çalışma sürelerinin dengelenmesine yardımcı olur. Faz sırası, faz yokluğu, düşük ve yüksek akım-gerilim korumaları sistem güvenliğini destekler. Düşük akım koruması ve 5 metre seviye flatörü, hidroforun susuz çalışmasına karşı iki aşamalı koruma sağlar. Pompa çalışma durumları, motor akımları, faz gerilimleri ve arıza bilgileri elektronik kontrol paneli üzerinden izlenebilir. ETNA 3 KO 15; üç pompalı hidrofor, dik milli hidrofor, sabit devirli hidrofor, üç pompalı kullanma suyu hidroforu, yüksek debili hidrofor, yüksek basınçlı hidrofor, apartman hidroforu, toplu konut hidroforu, hastane hidroforu, AVM hidroforu, otel hidroforu, endüstriyel hidrofor ve ETNA hidrofor uygulamalarında profesyonel basınçlandırma çözümü sunar.
