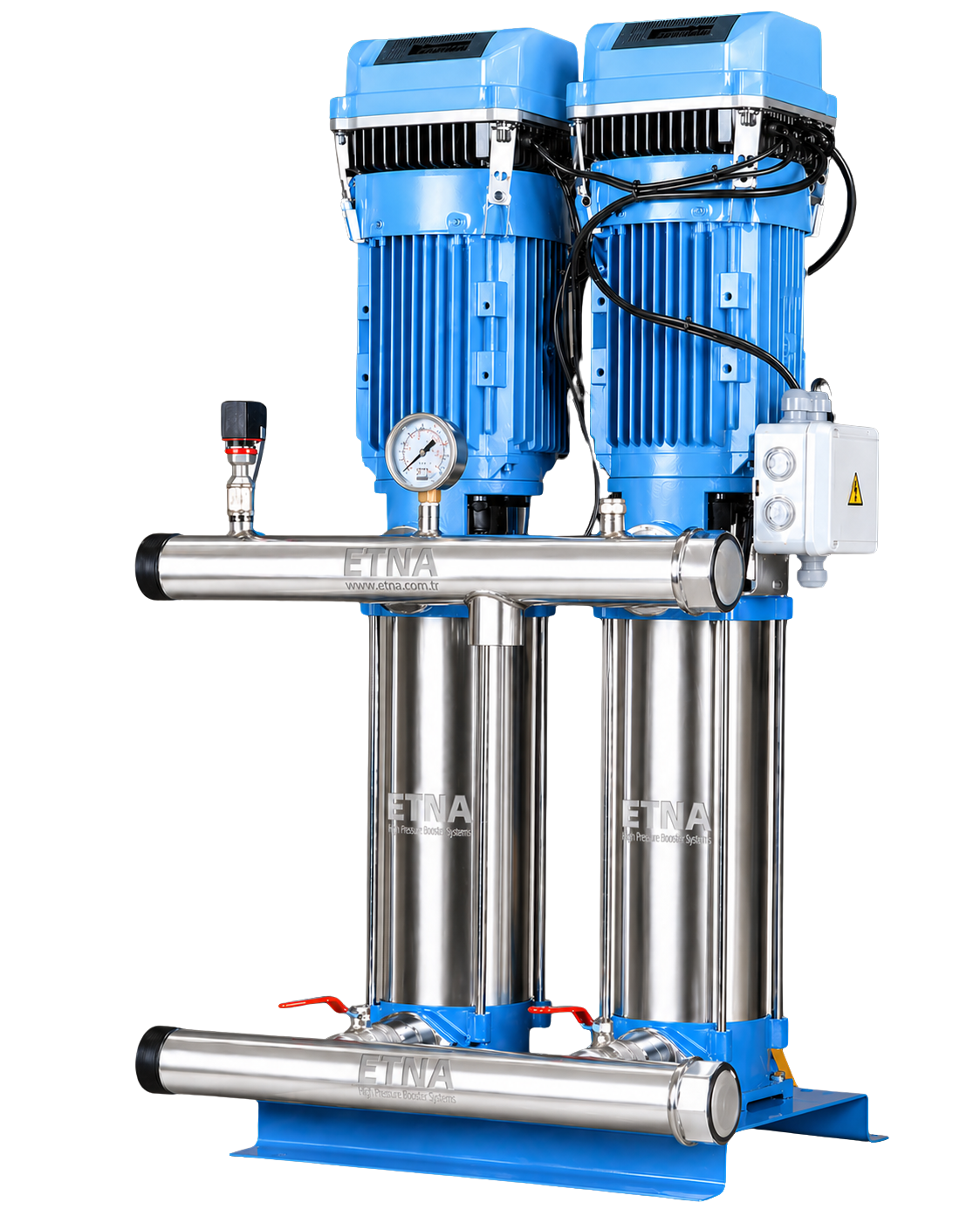

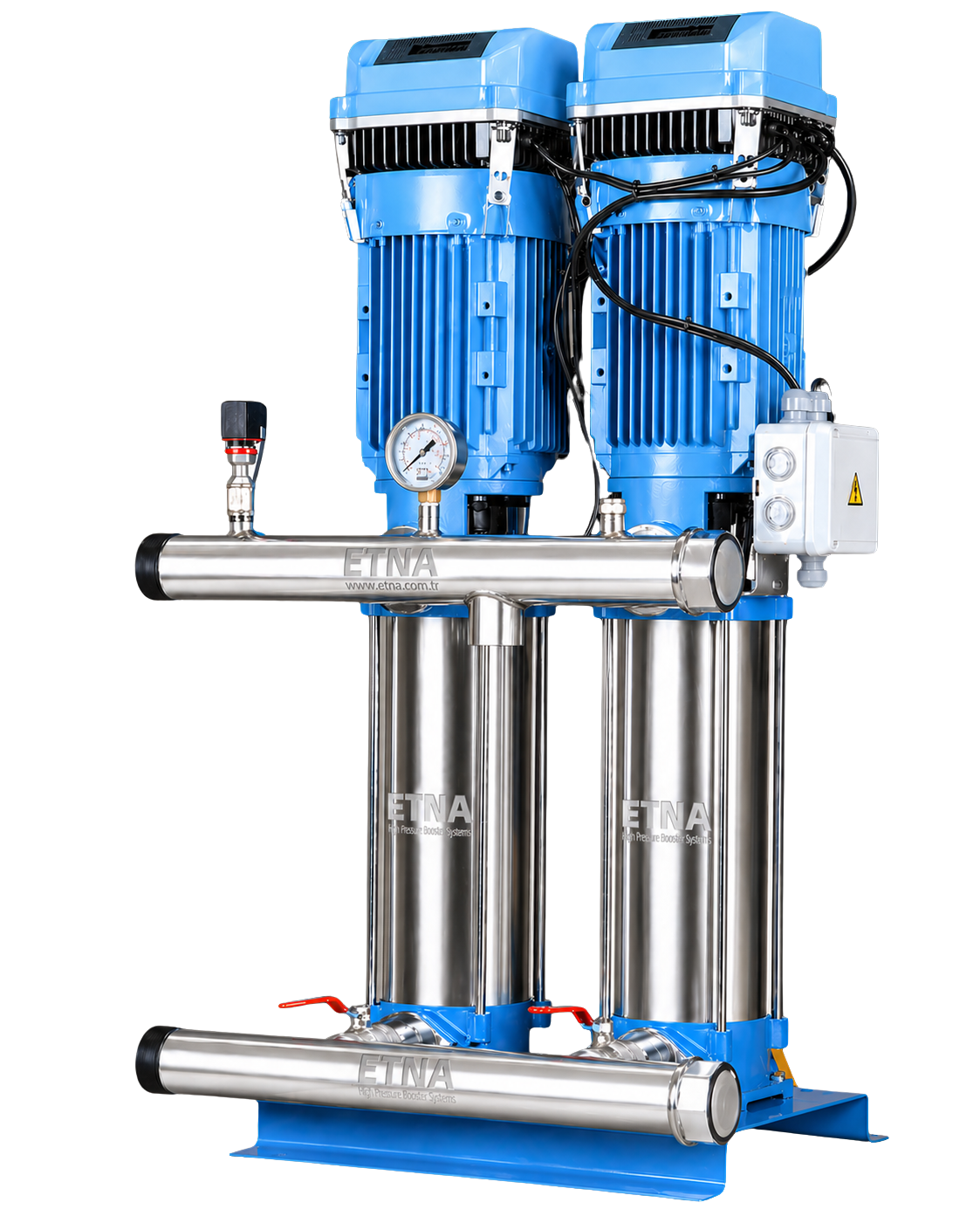

ETNA 2 HF KO 4 Frekans Konvertörlü Hidroforlar
ETNA 2 HF KO 4 serisi, iki adet dik milli çok kademeli KO pompanın ortak şase ve kollektör sistemi üzerinde birlikte çalıştığı frekans kontrollü kullanma suyu hidrofor grubudur. Her pompanın ayrı frekans konvertörüne sahip olması sayesinde sistem, değişken su tüketimine göre pompa devirlerini kontrol ederek tesisat basıncının korunmasına yardımcı olur. Seride 2 HF KO 4/4-0,75, 2 HF KO 4/6-11, 2 HF KO 4/7-11, 2 HF KO 4/8-15 ve 2 HF KO 4/9-15 olmak üzere beş farklı model bulunmaktadır.
Genel Özellikler
Pompa ve Sistem Yapısal Özellikleri
| Pompa Sayısı | 2 Adet |
| Pompa Tipi | Dik Milli Çok Kademeli Santrifüj Pompa |
| Kontrol Sistemi | Her Pompa İçin Ayrı HYDROKON Frekans Konvertörü |
| Gövde | Paslanmaz Çelik |
| Mil | Paslanmaz Çelik |
| Çark | Noryl |
| Difüzör | Noryl |
| Mekanik Salmastra | Carbon / Ceramic / NBR |
| Giriş - Çıkış | Pik Döküm |
Hidrolik Performans
2 HF KO 4 Serisi Teknik Özellikler
| Model | Güç (HP) | Güç (kW) | Anma Akımı | 2×3 m³/h | 2×4,2 m³/h | 2×5 m³/h | Tavsiye Edilen Tank |
|---|---|---|---|---|---|---|---|
| A | Çalıştırma Basıncı | Çalıştırma Basıncı | Çalıştırma Basıncı | Hacim / Basınç | |||
| 2 HF KO 4/4-0,75 | 2×1 | 2×0,75 | 2×1,8 A | 4,0 bar | 3,2 bar | 2,0 bar | 100 L / PN10 |
| 2 HF KO 4/6-11 | 2×1,5 | 2×1,1 | 2×2,6 A | 5,8 bar | 4,9 bar | 3,4 bar | 100 L / PN10 |
| 2 HF KO 4/7-11 | 2×1,5 | 2×1,1 | 2×2,6 A | 6,8 bar | 5,7 bar | 4,2 bar | 100 L / PN10 |
| 2 HF KO 4/8-15 | 2×2 | 2×1,5 | 2×3,4 A | 7,9 bar | 6,8 bar | 5,0 bar | 100 L / PN10 |
| 2 HF KO 4/9-15 | 2×2 | 2×1,5 | 2×3,4 A | 8,9 bar | 7,8 bar | 5,9 bar | 100 L / PN10 |
* Hidrolik performans eğrisi tek pompa eğrisidir. Tablodaki debiler iki pompalı sistem kapasitesini 2× olarak göstermektedir.
Teknik Ölçü Çizimi
2 HF KO 4 Serisi Ölçüler
| Model | Giriş | Çıkış | A | B | C | D | H |
|---|---|---|---|---|---|---|---|
| 2 HF KO 4/4-0,75 | 1½" | 1½" | 480 | 430 | 313 | 130 | 753 |
| 2 HF KO 4/6-11 | 1½" | 1½" | 480 | 430 | 368 | 130 | 800 |
| 2 HF KO 4/7-11 | 1½" | 1½" | 480 | 430 | 392 | 130 | 825 |
| 2 HF KO 4/8-15 | 1½" | 1½" | 480 | 430 | 409 | 130 | 850 |
| 2 HF KO 4/9-15 | 1½" | 1½" | 480 | 430 | 433 | 130 | 930 |
* A, B, C, D ve H ölçüleri mm cinsindendir.
ETNA 2 HF KO 4 Model Seçenekleri
Tesisatın ihtiyaç duyduğu debi ve basınca göre beş farklı ETNA 2 HF KO 4 modeli arasından seçim yapılabilir.
Teslimat Kapsamı ve Montaj Bilgileri
- 2 adet KO serisi dik milli pompa
- 2 adet HYDROKON frekans konvertör cihazı
- Şase ve kollektörler
- Transmitter
- Tüm bağlantılar
- Barkodlu ambalaj
- Hidrofor sisteminin 16 bar basıncın üzerine çıkmaması için emniyet şalteri bulunmaktadır.
- Bu sistemler için PN16 denge tankı kullanılabilir.
- 16 bar ve üzeri basınçlar için fleks hortum önerilmez.
- Durdurma basıncı, çalıştırma basıncının minimum 1,5 bar üzerinde olmalıdır.
- Hidrofor eksi kottan emiş yapacak ise emiş koşulları teknik olarak ayrıca değerlendirilmelidir.
- Tavsiye edilen tank ve bağlantı fleksi teslimat kapsamında değildir; ayrıca sipariş edilmelidir.
- Ürünün garanti kapsamına girebilmesi için ilk çalıştırma ETNA Yetkili Servisi tarafından yapılmalıdır.
Doğru İki Pompalı Frekans Konvertörlü Hidrofor Seçimi
İki pompalı frekans konvertörlü hidrofor seçiminde maksimum ve minimum debi, gerekli kullanım basıncı, bina yüksekliği, statik basınç, tesisat basınç kayıpları, eş zamanlı su tüketimi, depo konumu ve emiş koşulları birlikte değerlendirilmelidir. Projeniz için ETNA 2 HF KO 4/4-0,75, 2 HF KO 4/6-11, 2 HF KO 4/7-11, 2 HF KO 4/8-15 veya 2 HF KO 4/9-15 modellerinden hangisinin uygun olduğunun belirlenmesi için MekanikPark mühendislik ekibinden teknik destek alabilirsiniz.
ETNA 2 HF KO 4 İki Pompalı Frekans Konvertörlü Hidrofor
ETNA 2 HF KO 4 serisi iki pompalı frekans konvertörlü hidroforlar; apartman, villa sitesi, toplu konut, otel, yurt, ticari bina, iş merkezi ve profesyonel tesisatlarda değişken su tüketimine karşı sabit tesisat basıncı sağlamak amacıyla geliştirilmiş dik milli çok kademeli kullanma suyu hidrofor sistemleridir. Seride 2 HF KO 4/4-0,75, 2 HF KO 4/6-11, 2 HF KO 4/7-11, 2 HF KO 4/8-15 ve 2 HF KO 4/9-15 olmak üzere beş farklı model bulunmaktadır. Motor güçleri modele göre pompa başına 0,75 kW ile 1,5 kW arasında değişmektedir. İki pompalı sistem toplamında güç değerleri 2×0,75 kW ile 2×1,5 kW arasındadır. Serinin tüm modellerinde sistem giriş ve çıkış bağlantıları 1½" - 1½" ölçüsündedir ve kaynak teknik tabloda tüm modeller için 100 litre PN10 denge tankı tavsiye edilmektedir. ETNA 2 HF KO serisinin önemli özelliklerinden biri, her pompanın ayrı ayrı frekans konvertörlü olmasıdır. Böylece pompalar tesisatın anlık ihtiyacına göre kontrollü şekilde çalıştırılabilir. Sabit basınçta değişken debi prensibi özellikle su tüketiminin gün içerisinde sürekli değiştiği yapılarda kullanıcı konforunun artırılmasına ve enerji tüketiminin optimize edilmesine yardımcı olur. Frekans invertörleri sayesinde sağlanan yumuşak kalkış ve duruş, pompa ve tesisat ekipmanları üzerindeki mekanik zorlanmaların azaltılmasına yardımcı olur. Düşük akım koruması susuz çalışmaya karşı koruma sağlarken, 5 metre seviye flatörü ikinci bir susuz çalışma koruması olarak görev yapar. ETNA 2 HF KO 4 hidroforlarda pompa gövdesi ve mil paslanmaz çelik, çark ve difüzörler Noryl, giriş ve çıkış bölümü ise pik döküm malzemeden üretilmektedir. Mekanik salmastra Carbon / Ceramic / NBR kombinasyonuna sahiptir. ETNA 2 HF KO 4 serisi; iki pompalı frekans konvertörlü hidrofor, iki pompalı frekans kontrollü hidrofor, değişken devirli hidrofor, enerji tasarruflu hidrofor, dik milli hidrofor, apartman hidroforu, toplu konut hidroforu, sabit basınçlı hidrofor, paslanmaz dik milli hidrofor ve çift pompalı hidrofor uygulamalarında profesyonel bir kullanma suyu basınçlandırma çözümüdür.
