ETNA 2 HF KO 25 Frekans Konvertörlü Hidroforlar

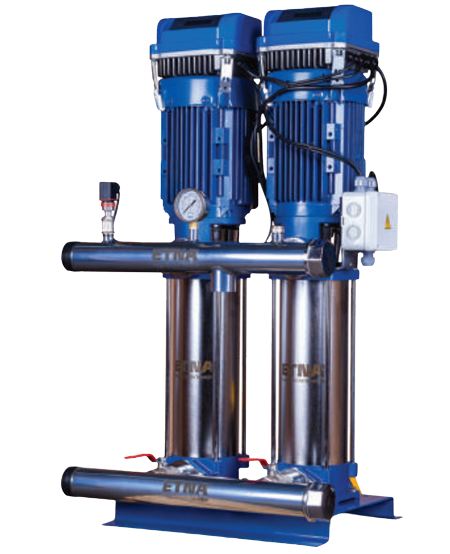

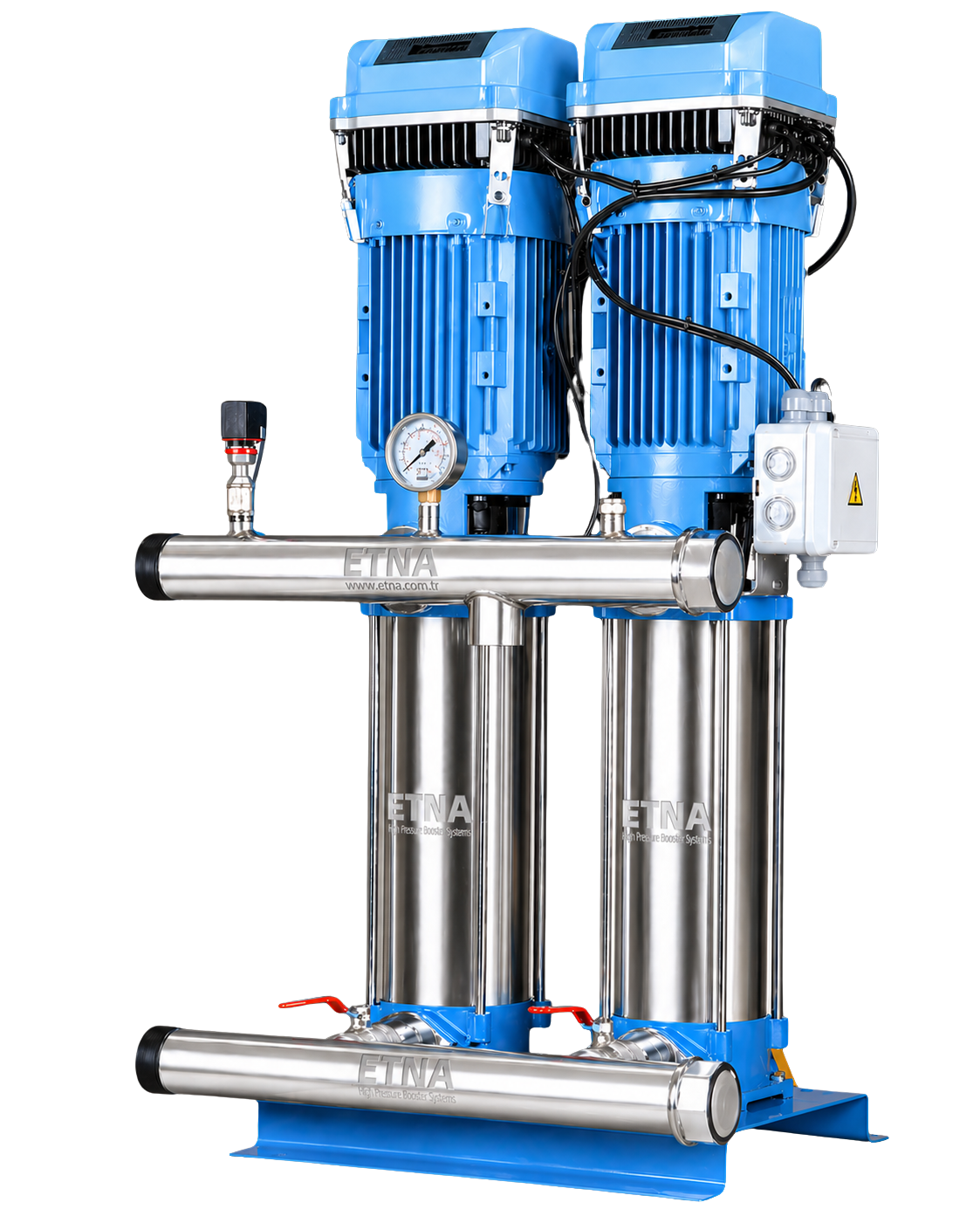

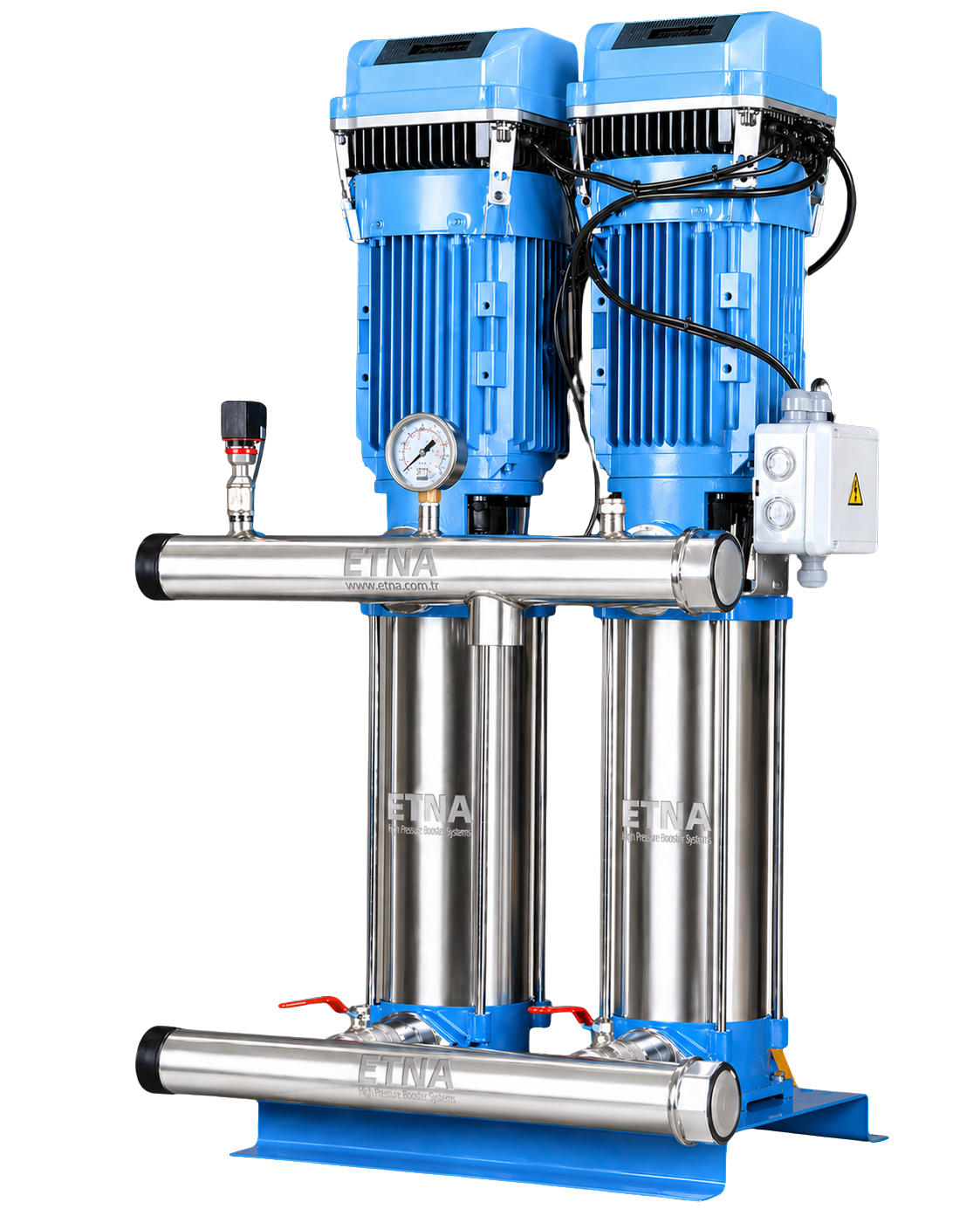

ETNA 2 HF KO 25 serisi, iki adet dik milli çok kademeli KO pompanın ortak şase ve kollektör sistemi üzerinde birlikte çalıştığı frekans kontrollü kullanma suyu hidrofor grubudur. Her pompanın ayrı frekans konvertörüne sahip olması sayesinde sistem, tesisatın anlık su ihtiyacına göre pompa devirlerini kontrol ederek değişken tüketim koşullarında tesisat basıncının korunmasına yardımcı olur. Seride 2 HF KO 25/3-30, 2 HF KO 25/4-40, 2 HF KO 25/6-55 ve 2 HF KO 25/8-75 olmak üzere dört farklı model bulunmaktadır.
Genel Özellikler
Pompa ve Sistem Yapısal Özellikleri
| Pompa Sayısı | 2 Adet |
| Pompa Tipi | Dik Milli Çok Kademeli Santrifüj Pompa |
| Kontrol Sistemi | Her Pompa İçin Ayrı HYDROKON Frekans Konvertörü |
| Gövde | Paslanmaz Çelik |
| Mil | Paslanmaz Çelik |
| Çark | Noryl |
| Difüzör | Noryl |
| Mekanik Salmastra | Carbon / Ceramic / NBR |
| Giriş - Çıkış | Pik Döküm |
Hidrolik Performans
2 HF KO 25 Serisi Teknik Özellikler
| Model | Güç (HP) | Güç (kW) | Anma Akımı | 2×18 m³/h | 2×24 m³/h | 2×30 m³/h | Tavsiye Edilen Tank |
|---|---|---|---|---|---|---|---|
| A | Çalıştırma Basıncı | Çalıştırma Basıncı | Çalıştırma Basıncı | Hacim / Basınç | |||
| 2 HF KO 25/3-30 | 2×4 | 2×3 | 2×6,2 A | 3,3 bar | 2,4 bar | 1,1 bar | 100 L / PN10 |
| 2 HF KO 25/4-40 | 2×5,5 | 2×4 | 2×8 A | 4,5 bar | 3,5 bar | 1,8 bar | 100 L / PN10 |
| 2 HF KO 25/6-55 | 2×7,5 | 2×5,5 | 2×10,9 A | 6,6 bar | 5,2 bar | 3,1 bar | 100 L / PN10 |
| 2 HF KO 25/8-75 | 2×10 | 2×7,5 | 2×14,1 A | 9,2 bar | 7,1 bar | 4,1 bar | 100 L / PN16 |
* Hidrolik performans grafiği tek pompa eğrisidir. Tablodaki 2×18, 2×24 ve 2×30 m³/h değerleri iki pompalı sistem kapasitesini ifade etmektedir.
Teknik Ölçü Çizimi
2 HF KO 25 Serisi Ölçüler
| Model | Giriş | Çıkış | A | B | C | D | H |
|---|---|---|---|---|---|---|---|
| 2 HF KO 25/3-30 | 2½" | 2½" | 670 | 530 | 393 | 165 | 890 |
| 2 HF KO 25/4-40 | 2½" | 2½" | 670 | 530 | 457 | 165 | 990 |
| 2 HF KO 25/6-55 | 2½" | 2½" | 670 | 530 | 572 | 165 | 1120 |
| 2 HF KO 25/8-75 | 2½" | 2½" | 670 | 530 | 686 | 165 | 1230 |
* A, B, C, D ve H ölçüleri mm cinsindendir.
ETNA 2 HF KO 25 Model Seçenekleri
Tesisatın ihtiyaç duyduğu debi ve basınca göre dört farklı ETNA 2 HF KO 25 modeli arasından seçim yapılabilir.
Teslimat Kapsamı ve Montaj Bilgileri
- 2 adet KO serisi dik milli pompa
- 2 adet HYDROKON frekans konvertör cihazı
- Şase ve kollektörler
- Transmitter
- Tüm bağlantılar
- Barkodlu ambalaj
- Hidrofor sisteminin 16 bar basıncın üzerine çıkmaması için emniyet şalteri bulunmaktadır.
- Bu sistemler için PN16 denge tankı kullanılabilir.
- 16 bar ve üzeri basınçlar için fleks hortum önerilmez.
- Durdurma basıncı, çalıştırma basıncının minimum 1,5 bar üzerinde olmalıdır.
- Hidrofor eksi kottan emiş yapacak ise emiş koşulları teknik olarak ayrıca değerlendirilmelidir.
- Tavsiye edilen tank ve bağlantı fleksi teslimat kapsamında değildir; ayrıca sipariş edilmelidir.
- Ürünün garanti kapsamına girebilmesi için ilk çalıştırma ETNA Yetkili Servisi tarafından yapılmalıdır.
Doğru İki Pompalı Frekans Konvertörlü Hidrofor Seçimi
ETNA 2 HF KO 25 serisi hidrofor seçiminde maksimum ve minimum debi, gerekli kullanım basıncı, bina yüksekliği, statik basınç, tesisat basınç kayıpları, eş zamanlı su tüketimi, depo konumu ve emiş koşulları birlikte değerlendirilmelidir. Projeniz için 2 HF KO 25/3-30, 2 HF KO 25/4-40, 2 HF KO 25/6-55 veya 2 HF KO 25/8-75 modellerinden hangisinin uygun olduğunun belirlenmesi için MekanikPark mühendislik ekibinden teknik destek alabilirsiniz.
ETNA 2 HF KO 25 İki Pompalı Frekans Konvertörlü Hidrofor
ETNA 2 HF KO 25 serisi iki pompalı frekans konvertörlü hidroforlar; toplu konut, otel, hastane, ticari bina, iş merkezi ve yüksek debili profesyonel tesisatlarda kullanma suyunun basınçlandırılması amacıyla geliştirilmiş dik milli çok kademeli hidrofor sistemleridir. Seride 2 HF KO 25/3-30, 2 HF KO 25/4-40, 2 HF KO 25/6-55 ve 2 HF KO 25/8-75 olmak üzere dört farklı model bulunmaktadır. Motor güçleri pompa başına 3 kW ile 7,5 kW arasında değişmektedir. İki pompalı sistemde motor güçleri modele göre 2×3 kW, 2×4 kW, 2×5,5 kW ve 2×7,5 kW seçeneklerinden oluşmaktadır. Serinin tüm modellerinde sistem giriş ve çıkış bağlantıları 2½" - 2½" ölçüsündedir. 2 HF KO 25/3-30, 2 HF KO 25/4-40 ve 2 HF KO 25/6-55 modellerinde 100 litre PN10; 2 HF KO 25/8-75 modelinde ise 100 litre PN16 denge tankı tavsiye edilmektedir. ETNA 2 HF KO 25 serisinde her pompa ayrı ayrı frekans konvertörlüdür. Sistem, tesisatın anlık su ihtiyacına göre pompaların çalışma hızını kontrol ederek değişken debilerde sabit basınç elde edilmesine yardımcı olur. Frekans invertörünün sağladığı yumuşak kalkış ve duruş pompa ve tesisat ekipmanları üzerindeki mekanik zorlanmaların azaltılmasına yardımcı olur. Düşük akım koruması susuz çalışmaya karşı koruma sağlarken, 5 metre seviye flatörü ikinci bir susuz çalışma koruması olarak görev yapar. ETNA 2 HF KO 25 hidroforlarda pompa gövdesi ve mil paslanmaz çelik, çark ve difüzörler Noryl, giriş ve çıkış bölümü ise pik döküm malzemeden üretilmektedir. Mekanik salmastra Carbon / Ceramic / NBR kombinasyonuna sahiptir. ETNA 2 HF KO 25 serisi; iki pompalı frekans konvertörlü hidrofor, iki pompalı frekans kontrollü hidrofor, değişken devirli hidrofor, enerji tasarruflu hidrofor, yüksek debili hidrofor, dik milli hidrofor, toplu konut hidroforu, otel hidroforu, bina hidroforu, sabit basınçlı hidrofor ve paslanmaz dik milli hidrofor uygulamalarında profesyonel kullanma suyu basınçlandırma çözümü sunar.
