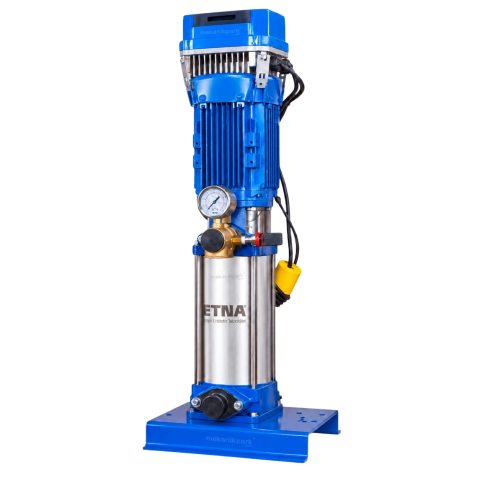

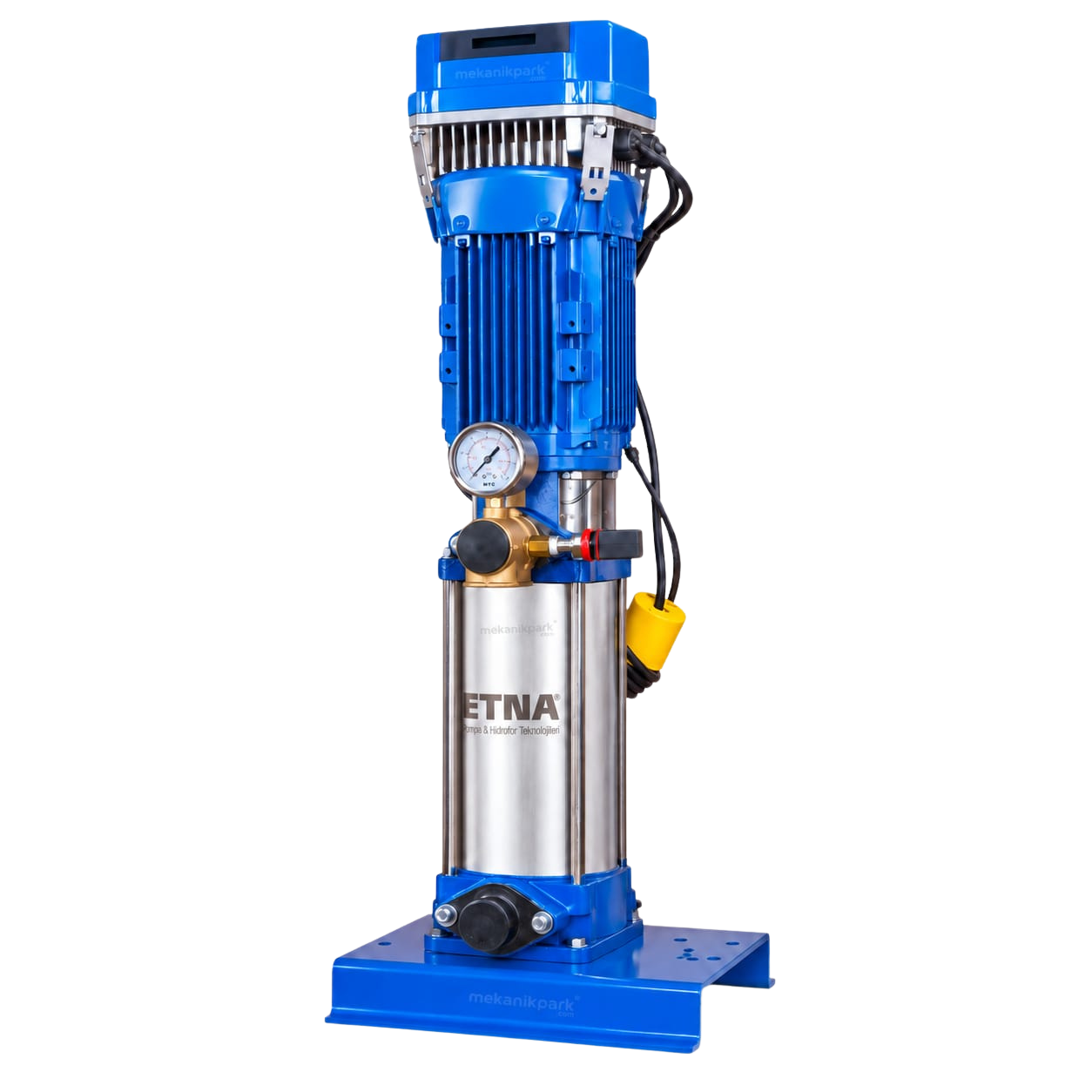

ETNA 1 HF KO 4 Frekans Konvertörlü Hidroforlar
ETNA 1 HF KO 4 serisi, tek adet dik milli çok kademeli pompa ile HYDROKON frekans konvertörünün birlikte çalıştığı değişken devirli hidrofor grubudur. Basınç transmitteri tesisat basıncını sürekli takip eder. Su tüketimi arttığında frekans konvertörü pompa devrini yükseltir; tüketim azaldığında ise pompa devrini düşürür. Bu çalışma prensibi sayesinde tesisatta değişken debiye karşı sabit basınç elde edilmesine yardımcı olunur. Seride 1 HF KO 4/4-0,75, 1 HF KO 4/6-11, 1 HF KO 4/7-11, 1 HF KO 4/8-15 ve 1 HF KO 4/9-15 olmak üzere beş farklı model bulunmaktadır.
Genel Özellikler
Pompa Yapısal Özellikleri
| Pompa Tipi | Dik Milli Çok Kademeli Santrifüj Pompa |
| Kontrol Sistemi | HYDROKON Frekans Konvertörü + Basınç Transmitteri |
| Gövde | Paslanmaz Çelik |
| Mil | Paslanmaz Çelik |
| Çark | Noryl |
| Difüzör | Noryl |
| Mekanik Salmastra | Carbon / Ceramic / NBR |
| Giriş - Çıkış | Pik Döküm |
Hidrolik Performans
1 HF KO 4 Serisi Teknik Özellikler
| Model | HP | kW | Anma Akımı | 3 m³/h | 4,2 m³/h | 5 m³/h | Tank |
|---|---|---|---|---|---|---|---|
| A | Çalışma Basıncı | Çalışma Basıncı | Çalışma Basıncı | Hacim / Basınç | |||
| 1 HF KO 4/4-0,75 | 1,0 | 0,75 | 1,8 A | 4,0 bar | 3,2 bar | 2,0 bar | 100 L / PN10 |
| 1 HF KO 4/6-11 | 1,5 | 1,1 | 2,6 A | 5,8 bar | 4,9 bar | 3,4 bar | 100 L / PN10 |
| 1 HF KO 4/7-11 | 1,5 | 1,1 | 2,6 A | 6,8 bar | 5,7 bar | 4,2 bar | 100 L / PN10 |
| 1 HF KO 4/8-15 | 2,0 | 1,5 | 3,4 A | 7,9 bar | 6,8 bar | 5,0 bar | 100 L / PN10 |
| 1 HF KO 4/9-15 | 2,0 | 1,5 | 3,4 A | 8,9 bar | 7,8 bar | 5,9 bar | 100 L / PN10 |
* Çalışma basıncı değerleri kaynak ürün sayfasındaki performans tablosundan alınmıştır.
Teknik Ölçü Çizimi
1 HF KO 4 Serisi Ölçüler
| Model | Giriş | Çıkış | A | B | C | D | H |
|---|---|---|---|---|---|---|---|
| 1 HF KO 4/4-0,75 | 1" | 1" | 300 | 400 | 313 | 130 | 753 |
| 1 HF KO 4/6-11 | 1" | 1" | 300 | 400 | 368 | 130 | 800 |
| 1 HF KO 4/7-11 | 1" | 1" | 300 | 400 | 392 | 130 | 825 |
| 1 HF KO 4/8-15 | 1" | 1" | 300 | 400 | 409 | 130 | 850 |
| 1 HF KO 4/9-15 | 1" | 1" | 300 | 400 | 433 | 130 | 930 |
* A, B, C, D ve H ölçüleri mm cinsindendir.
ETNA 1 HF KO 4 Model Seçenekleri
Tesisatın ihtiyaç duyduğu debi ve basınca göre beş farklı ETNA 1 HF KO 4 modeli arasından seçim yapılabilir.
Teslimat Kapsamı ve Montaj Bilgileri
- KO Serisi dik milli pompa
- HYDROKON frekans konvertör cihazı
- Şase
- Basınç transmitteri
- Tüm bağlantılar
- Barkodlu ambalaj
- Set halinde tek parça teslimat
- Sistemin 16 bar basıncın üzerine çıkmaması için emniyet şalteri bulunmaktadır.
- 16 bar ve üzeri basınçlarda fleks hortum önerilmez.
- Durdurma basıncı çalıştırma basıncının minimum 1,5 bar üzerindedir.
- Eksi kottan emiş yapılacak uygulamalarda teknik değerlendirme yapılmalıdır.
- Tavsiye edilen tank ve bağlantı fleksi teslimat kapsamında değildir.
- Garanti için ilk çalıştırma ETNA Yetkili Servisi tarafından yapılmalıdır.
Doğru Frekans Konvertörlü Hidrofor Seçimi
Frekans konvertörlü hidrofor seçiminde maksimum ve minimum debi, gerekli tesisat basıncı, bina yüksekliği, statik basınç, boru sürtünme kayıpları, eş zamanlı kullanım miktarı ve emiş koşulları birlikte değerlendirilmelidir. Projeniz için ETNA 1 HF KO 4/4-0,75, 1 HF KO 4/6-11, 1 HF KO 4/7-11, 1 HF KO 4/8-15 veya 1 HF KO 4/9-15 modellerinden hangisinin uygun olduğunun belirlenmesi için MekanikPark mühendislik ekibinden teknik destek alabilirsiniz.
ETNA 1 HF KO 4 Tek Pompalı Frekans Konvertörlü Hidrofor
ETNA 1 HF KO 4 serisi tek pompalı frekans konvertörlü hidroforlar; konut, villa, apartman, otel, yurt ve ticari yapılarda değişken su tüketimine karşı sabit tesisat basıncı sağlamak amacıyla geliştirilmiş dik milli çok kademeli hidrofor sistemleridir. Seride 1 HF KO 4/4-0,75, 1 HF KO 4/6-11, 1 HF KO 4/7-11, 1 HF KO 4/8-15 ve 1 HF KO 4/9-15 olmak üzere beş farklı model bulunmaktadır. Motor güçleri modele göre 0,75 kW ile 1,5 kW arasında değişmektedir. Serinin tüm modellerinde giriş ve çıkış bağlantısı 1" - 1" ölçüsünde olup 100 litre PN10 dengeleme tankı tavsiye edilmektedir. HYDROKON frekans konvertör cihazı ve basınç transmitteri, pompa devrinin tesisattaki anlık su ihtiyacına göre ayarlanmasını sağlar. Değişken debide sabit basınç prensibi, özellikle su tüketiminin gün içerisinde sürekli değiştiği uygulamalarda kullanıcı konforunu artırırken enerji tüketiminin optimize edilmesine yardımcı olur. Frekans invertörünün sağladığı yumuşak kalkış ve duruş özelliği mekanik zorlanmaların azaltılmasına, pompa ve tesisat ekipmanlarının daha kontrollü çalışmasına yardımcı olur. Sistem ayrıca düşük akım koruması ve 5 metre seviye flatörü ile susuz çalışmaya karşı koruma özelliklerine sahiptir. ETNA 1 HF KO 4 hidroforlarda pompa gövdesi ve mil paslanmaz çelik, çark ve difüzörler Noryl, giriş-çıkış bölümü ise pik döküm malzemeden üretilmektedir. Mekanik salmastra Carbon / Ceramic / NBR kombinasyonuna sahiptir. ETNA 1 HF KO 4 serisi; frekans konvertörlü hidrofor, frekans kontrollü hidrofor, değişken devirli hidrofor, enerji tasarruflu hidrofor, sessiz hidrofor, tek pompalı hidrofor, dik milli hidrofor, apartman hidroforu ve sabit basınçlı hidrofor aramalarında değerlendirilebilecek profesyonel bir kullanma suyu basınçlandırma çözümüdür.
