ETNA 1 HF KO 25 Frekans Konvertörlü Hidroforlar
ETNA 1 HF KO 25 serisi, tek adet dik milli çok kademeli pompa ile HYDROKON frekans konvertörünün birlikte çalıştığı değişken devirli kullanma suyu hidrofor grubudur. Basınç transmitteri tesisat basıncını sürekli takip eder. Su tüketimi arttığında frekans konvertörü pompa devrini yükseltir; tüketim azaldığında ise pompa devrini düşürür. Bu çalışma prensibi sayesinde değişken su tüketiminin bulunduğu tesisatlarda sabit basınçlı ve kontrollü su temini sağlanmasına yardımcı olunur. Seride 1 HF KO 25/3-30, 1 HF KO 25/4-40, 1 HF KO 25/6-55 ve 1 HF KO 25/8-75 olmak üzere dört farklı model bulunmaktadır.
Genel Özellikler
Pompa Yapısal Özellikleri
| Pompa Tipi | Dik Milli Çok Kademeli Santrifüj Pompa |
| Kontrol Sistemi | HYDROKON Frekans Konvertörü + Transmitter |
| Gövde | Paslanmaz Çelik |
| Mil | Paslanmaz Çelik |
| Çark | Noryl |
| Difüzör | Noryl |
| Mekanik Salmastra | Carbon / Ceramic / NBR |
| Giriş - Çıkış | Pik Döküm |
Hidrolik Performans
1 HF KO 25 Serisi Teknik Özellikler
| Model | HP | kW | Anma Akımı | 18 m³/h | 24 m³/h | 30 m³/h | Tavsiye Edilen Tank |
|---|---|---|---|---|---|---|---|
| A | Çalıştırma Basıncı | Çalıştırma Basıncı | Çalıştırma Basıncı | Hacim / Basınç | |||
| 1 HF KO 25/3-30 | 4,0 | 3,0 | 6,2 A | 3,3 bar | 2,4 bar | 1,1 bar | 100 L / PN10 |
| 1 HF KO 25/4-40 | 5,5 | 4,0 | 8,0 A | 4,5 bar | 3,5 bar | 1,8 bar | 100 L / PN10 |
| 1 HF KO 25/6-55 | 7,5 | 5,5 | 10,9 A | 6,6 bar | 5,2 bar | 3,1 bar | 100 L / PN10 |

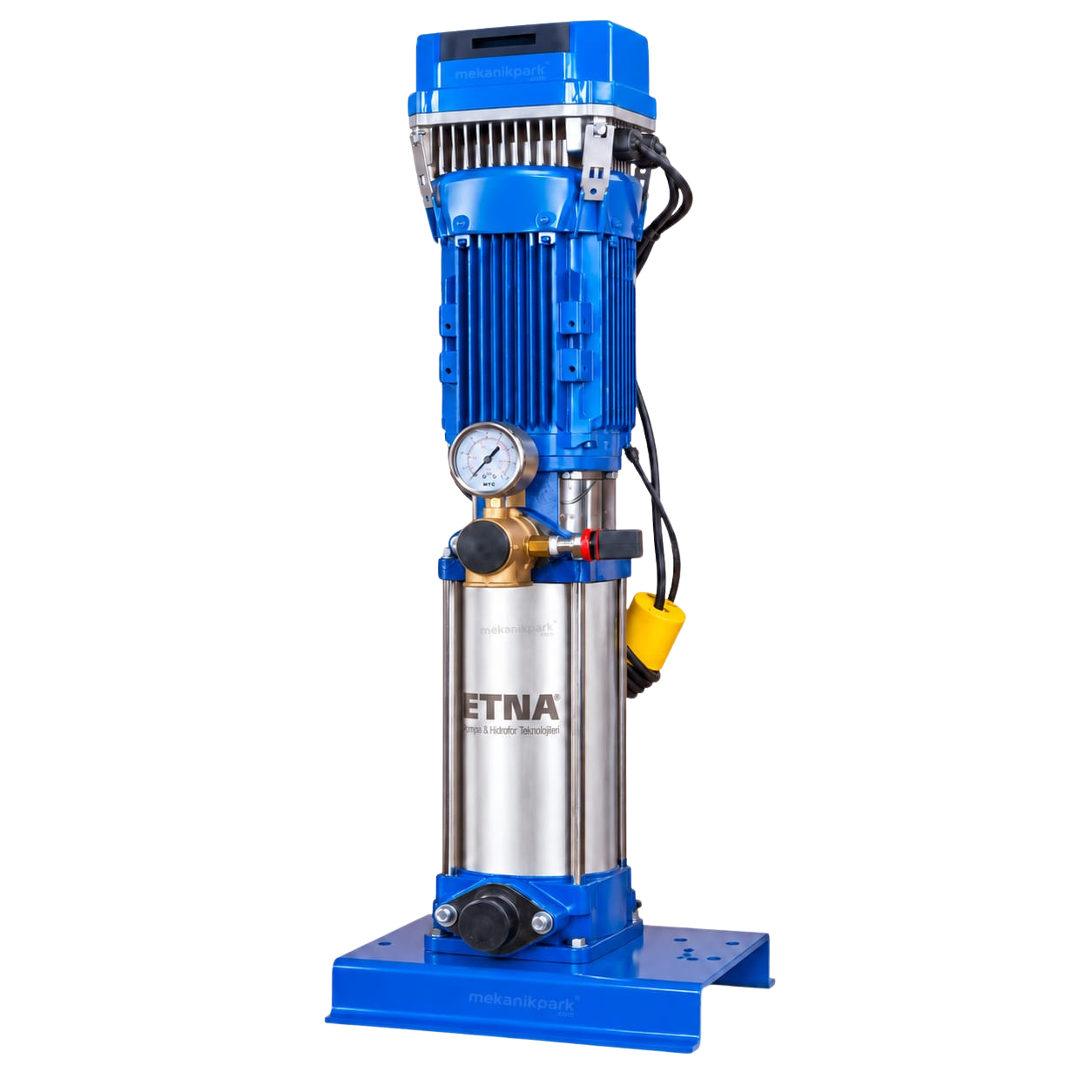

| 1 HF KO 25/8-75 | 10,0 | 7,5 | 14,1 A | 9,2 bar | 7,1 bar | 4,1 bar | 100 L / PN16 |
* Basınç değerleri kaynak ürün sayfasındaki 18, 24 ve 30 m³/h debi noktalarına göre verilmiştir.
Teknik Ölçü Çizimi
1 HF KO 25 Serisi Ölçüler
| Model | Giriş | Çıkış | A | B | C | D | H |
|---|---|---|---|---|---|---|---|
| 1 HF KO 25/3-30 | 1½" | 1½" | 300 | 400 | 393 | 165 | 890 |
| 1 HF KO 25/4-40 | 1½" | 1½" | 300 | 400 | 457 | 165 | 990 |
| 1 HF KO 25/6-55 | 1½" | 1½" | 300 | 400 | 572 | 165 | 1120 |
| 1 HF KO 25/8-75 | 1½" | 1½" | 300 | 400 | 686 | 165 | 1230 |
* A, B, C, D ve H ölçüleri mm cinsindendir.
ETNA 1 HF KO 25 Model Seçenekleri
Tesisatın ihtiyaç duyduğu debi ve basınca göre dört farklı ETNA 1 HF KO 25 modeli arasından seçim yapılabilir.
Teslimat Kapsamı ve Montaj Bilgileri
- KO Serisi dik milli pompa
- HYDROKON frekans konvertör cihazı
- Şase
- Transmitter
- Tüm bağlantılar
- Barkodlu ambalaj
- Set halinde tek parça teslimat
- Hidrofor sisteminin 16 bar basıncın üzerine çıkmaması için emniyet şalteri bulunmaktadır.
- 16 bar ve üzeri basınçlar için fleks hortum önerilmez.
- Durdurma basıncı, çalıştırma basıncının minimum 1,5 bar üzerinde olmalıdır.
- Hidrofor eksi kottan emiş yapacak ise emiş koşulları teknik olarak ayrıca değerlendirilmelidir.
- Tavsiye edilen tank ve bağlantı fleksi teslimat kapsamında değildir; ayrıca sipariş edilmelidir.
- Ürünün garanti kapsamına girebilmesi için ilk çalıştırma ETNA Yetkili Servisi tarafından yapılmalıdır.
Doğru Frekans Konvertörlü Hidrofor Seçimi
Frekans konvertörlü hidrofor seçiminde maksimum ve minimum debi, gerekli kullanım basıncı, bina yüksekliği, statik basınç, tesisat basınç kayıpları, eş zamanlı su tüketimi, depo konumu ve emiş koşulları birlikte değerlendirilmelidir. Projeniz için ETNA 1 HF KO 25/3-30, 1 HF KO 25/4-40, 1 HF KO 25/6-55 veya 1 HF KO 25/8-75 modellerinden hangisinin uygun olduğunun belirlenmesi için MekanikPark mühendislik ekibinden teknik destek alabilirsiniz.
ETNA 1 HF KO 25 Tek Pompalı Frekans Konvertörlü Hidrofor
ETNA 1 HF KO 25 serisi tek pompalı frekans konvertörlü hidroforlar; apartman, toplu konut, otel, yurt, ticari bina, iş merkezi ve profesyonel tesisatlarda değişken su tüketimine karşı sabit tesisat basıncı sağlamak amacıyla geliştirilmiş dik milli çok kademeli kullanma suyu hidrofor sistemleridir. Seride 1 HF KO 25/3-30, 1 HF KO 25/4-40, 1 HF KO 25/6-55 ve 1 HF KO 25/8-75 olmak üzere dört farklı model bulunmaktadır. Motor güçleri modele göre 3 kW ile 7,5 kW arasında değişmektedir. Serinin tüm modellerinde giriş ve çıkış bağlantısı 1½" - 1½" ölçüsündedir. 1 HF KO 25/3-30, 1 HF KO 25/4-40 ve 1 HF KO 25/6-55 modellerinde 100 litre PN10; 1 HF KO 25/8-75 modelinde ise 100 litre PN16 denge tankı tavsiye edilmektedir. HYDROKON frekans konvertör cihazı ve transmitter, pompa devrinin tesisattaki anlık su ihtiyacına göre ayarlanmasını sağlar. Değişken debide sabit basınç prensibi, özellikle su tüketiminin gün içerisinde sürekli değiştiği yapılarda kullanıcı konforunun artırılmasına ve enerji tüketiminin optimize edilmesine yardımcı olur. Frekans konvertörünün sağladığı yumuşak kalkış ve duruş özelliği mekanik zorlanmaların azaltılmasına, pompa ve tesisat ekipmanlarının daha kontrollü çalışmasına yardımcı olur. Sistem düşük akım koruması sayesinde susuz çalışmaya karşı korunurken, 5 metre seviye flatörü ikinci bir susuz çalışma koruması sağlar. ETNA 1 HF KO 25 hidroforlarda pompa gövdesi ve mil paslanmaz çelik, çark ve difüzörler Noryl, giriş-çıkış bölümü ise pik döküm malzemeden üretilmektedir. Mekanik salmastra Carbon / Ceramic / NBR kombinasyonuna sahiptir. ETNA 1 HF KO 25 serisi; frekans konvertörlü hidrofor, frekans kontrollü hidrofor, değişken devirli hidrofor, enerji tasarruflu hidrofor, tek pompalı hidrofor, dik milli hidrofor, yüksek debili hidrofor, apartman hidroforu, bina hidroforu, sabit basınçlı hidrofor ve paslanmaz dik milli hidrofor uygulamalarında profesyonel bir kullanma suyu basınçlandırma çözümüdür.
