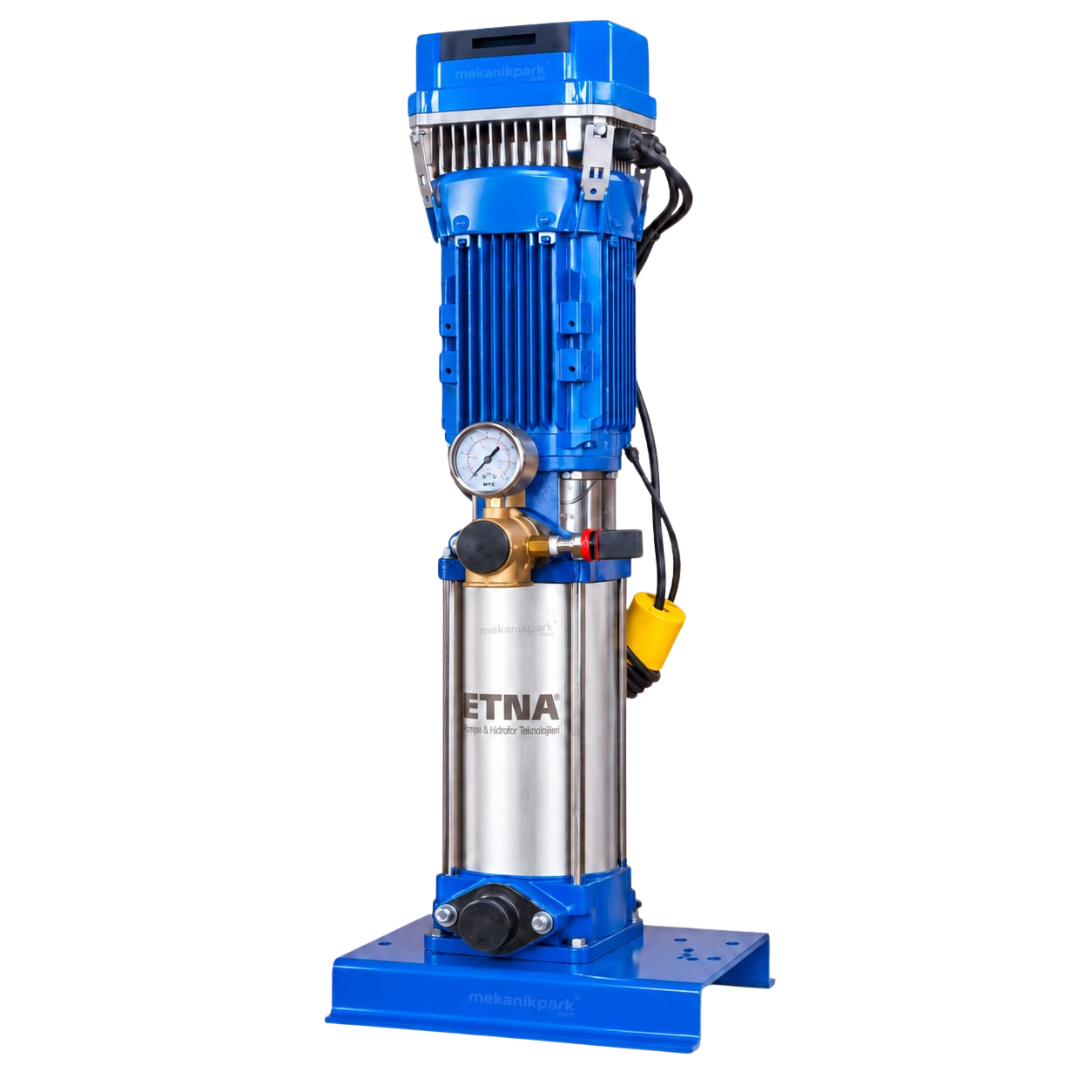

ETNA 1 HF KO 15 Frekans Konvertörlü Hidroforlar
ETNA 1 HF KO 15 serisi, tek adet dik milli çok kademeli pompa ile HYDROKON frekans konvertörünün birlikte çalıştığı değişken devirli kullanma suyu hidrofor grubudur. Basınç transmitteri tesisat basıncını sürekli takip eder. Su tüketimi arttığında pompa devri yükseltilir, tüketim azaldığında ise pompa devri düşürülür. Böylece değişken debilerde sabit basınç prensibiyle çalışan konforlu ve enerji verimli bir basınçlandırma sistemi elde edilir. Seride 1 HF KO 15/4-22, 1 HF KO 15/5-30, 1 HF KO 15/6-40, 1 HF KO 15/7-40, 1 HF KO 15/8-55, 1 HF KO 15/9-55 ve 1 HF KO 15/12-75 olmak üzere yedi farklı model bulunmaktadır.
Genel Özellikler
Pompa Yapısal Özellikleri
| Pompa Tipi | Dik Milli Çok Kademeli Santrifüj Pompa |
| Kontrol Sistemi | HYDROKON Frekans Konvertörü + Transmitter |
| Gövde | Paslanmaz Çelik |
| Mil | Paslanmaz Çelik |
| Çark | Noryl |
| Difüzör | Noryl |
| Mekanik Salmastra | Carbon / Ceramic / NBR |
| Giriş - Çıkış | Pik Döküm |
Hidrolik Performans
1 HF KO 15 Serisi Teknik Özellikler
| Model | HP | kW | Anma Akımı | 12 m³/h | 15 m³/h | 18 m³/h | Tank |
|---|---|---|---|---|---|---|---|
| A | Çalıştırma Basıncı | Çalıştırma Basıncı | Çalıştırma Basıncı | Hacim / Basınç | |||
| 1 HF KO 15/4-22 | 3,0 | 2,2 | 4,9 A | 5,1 bar | 4,2 bar | 3,0 bar | 100 L / PN10 |
| 1 HF KO 15/5-30 | 4,0 | 3,0 | 6,2 A | 6,4 bar | 5,3 bar | 3,7 bar | 100 L / PN10 |
| 1 HF KO 15/6-40 | 5,5 | 4,0 | 8,0 A | 7,7 bar | 6,4 bar | 4,5 bar | 100 L / PN10 |
| 1 HF KO 15/7-40 | 5,5 | 4,0 | 8,0 A | 9,0 bar | 7,9 bar | 5,6 bar | 100 L / PN16 |
| 1 HF KO 15/8-55 | 7,5 | 5,5 | 10,9 A | 10,7 bar | 9,0 bar | 6,7 bar | 100 L / PN16 |
| 1 HF KO 15/9-55 | 7,5 | 5,5 | 10,9 A | 12,0 bar | 10,2 bar | 7,3 bar | 100 L / PN16 |
| 1 HF KO 15/12-75 | 10,0 | 7,5 | 14,1 A | 16,1 bar | 13,7 bar | 9,5 bar | 100 L / PN25 |
* Basınç değerleri kaynak ürün sayfasındaki 12, 15 ve 18 m³/h debi noktalarına göre verilmiştir.
Teknik Ölçü Çizimi
1 HF KO 15 Serisi Ölçüler
| Model | Giriş | Çıkış | A | B | C | D | H |
|---|---|---|---|---|---|---|---|
| 1 HF KO 15/4-22 | 1¼" | 1¼" | 300 | 400 | 373 | 130 | 870 |
| 1 HF KO 15/5-30 | 1¼" | 1¼" | 300 | 400 | 411 | 130 | 910 |
| 1 HF KO 15/6-40 | 1¼" | 1¼" | 300 | 400 | 457 | 130 | 990 |
| 1 HF KO 15/7-40 | 1¼" | 1¼" | 300 | 400 | 495 | 130 | 1025 |
| 1 HF KO 15/8-55 | 1¼" | 1¼" | 300 | 400 | 533 | 130 | 1080 |
| 1 HF KO 15/9-55 | 1¼" | 1¼" | 300 | 400 | 572 | 130 | 1120 |
| 1 HF KO 15/12-75 | 1¼" | 1¼" | 300 | 400 | 686 | 130 | 1230 |
* A, B, C, D ve H ölçüleri mm cinsindendir.
ETNA 1 HF KO 15 Model Seçenekleri
Tesisatın ihtiyaç duyduğu debi ve basınca göre yedi farklı ETNA 1 HF KO 15 modeli arasından seçim yapılabilir.
Teslimat Kapsamı ve Montaj Bilgileri
- KO Serisi dik milli pompa
- HYDROKON frekans konvertör cihazı
- Şase
- Transmitter
- Tüm bağlantılar
- Barkodlu ambalaj
- Set halinde tek parça teslimat
- Hidrofor sisteminin 16 bar basıncın üzerine çıkmaması için emniyet şalteri bulunmaktadır.
- 16 bar ve üzeri basınçlar için fleks hortum önerilmez.
- Durdurma basıncı çalıştırma basıncının minimum 1,5 bar üzerinde olmalıdır.
- Hidrofor eksi kottan emiş yapacak ise emiş koşulları teknik olarak ayrıca değerlendirilmelidir.
- Tavsiye edilen tank ve bağlantı fleksi teslimat kapsamında değildir; ayrıca sipariş edilmelidir.
- Ürünün garanti kapsamına girebilmesi için ilk çalıştırma ETNA Yetkili Servisi tarafından yapılmalıdır.
Doğru Frekans Konvertörlü Hidrofor Seçimi
Frekans konvertörlü hidrofor seçiminde maksimum ve minimum debi, gerekli kullanım basıncı, bina yüksekliği, statik basınç, tesisat basınç kayıpları, eş zamanlı su tüketimi, depo konumu ve emiş koşulları birlikte değerlendirilmelidir. Projeniz için ETNA 1 HF KO 15/4-22, 1 HF KO 15/5-30, 1 HF KO 15/6-40, 1 HF KO 15/7-40, 1 HF KO 15/8-55, 1 HF KO 15/9-55 veya 1 HF KO 15/12-75 modellerinden hangisinin uygun olduğunun belirlenmesi için MekanikPark mühendislik ekibinden teknik destek alabilirsiniz.
ETNA 1 HF KO 15 Tek Pompalı Frekans Konvertörlü Hidrofor
ETNA 1 HF KO 15 serisi tek pompalı frekans konvertörlü hidroforlar; apartman, toplu konut, otel, yurt, ticari bina, iş merkezi ve profesyonel tesisatlarda değişken su tüketimine karşı sabit tesisat basıncı sağlamak amacıyla geliştirilmiş dik milli çok kademeli kullanma suyu hidrofor sistemleridir. Seride 1 HF KO 15/4-22, 1 HF KO 15/5-30, 1 HF KO 15/6-40, 1 HF KO 15/7-40, 1 HF KO 15/8-55, 1 HF KO 15/9-55 ve 1 HF KO 15/12-75 olmak üzere yedi farklı model bulunmaktadır. Motor güçleri modele göre 2,2 kW ile 7,5 kW arasında değişmektedir. Serinin tüm modellerinde giriş ve çıkış bağlantısı 1¼" - 1¼" ölçüsündedir. 1 HF KO 15/4-22, 1 HF KO 15/5-30 ve 1 HF KO 15/6-40 modellerinde 100 litre PN10; 1 HF KO 15/7-40, 1 HF KO 15/8-55 ve 1 HF KO 15/9-55 modellerinde 100 litre PN16; 1 HF KO 15/12-75 modelinde ise 100 litre PN25 denge tankı tavsiye edilmektedir. HYDROKON frekans konvertör cihazı ve transmitter, pompa devrinin tesisattaki anlık su ihtiyacına göre ayarlanmasını sağlar. Değişken debide sabit basınç prensibi özellikle su tüketiminin gün içerisinde sürekli değiştiği yapılarda kullanıcı konforunun artırılmasına ve enerji tüketiminin optimize edilmesine yardımcı olur. Frekans konvertörünün sağladığı yumuşak kalkış ve duruş, pompa ve tesisat üzerindeki mekanik zorlanmaların azaltılmasına ve sistemin daha kontrollü çalışmasına yardımcı olur. Düşük akım koruması susuz çalışmaya karşı koruma sağlarken, 5 metre seviye flatörü ikinci bir susuz çalışma koruması olarak görev yapar. Özel yataklama sistemi de pompanın susuz çalışma koşullarına karşı dayanımını destekler. ETNA 1 HF KO 15 hidroforlarda pompa gövdesi ve mil paslanmaz çelik, çark ve difüzörler Noryl, giriş ve çıkış bölümü ise pik döküm malzemeden üretilmektedir. Mekanik salmastra Carbon / Ceramic / NBR kombinasyonuna sahiptir. ETNA 1 HF KO 15 serisi; frekans konvertörlü hidrofor, frekans kontrollü hidrofor, değişken devirli hidrofor, enerji tasarruflu hidrofor, tek pompalı hidrofor, dik milli hidrofor, apartman hidroforu, bina hidroforu, sabit basınçlı hidrofor ve paslanmaz dik milli hidrofor uygulamalarında profesyonel bir kullanma suyu basınçlandırma çözümüdür.
