ETNA PASLANMAZ ÇELİK HİDROFORLAR
ETNA 1 HF KI 16 SerisiTek Pompalı Frekans Konvertörlü Hidroforlar

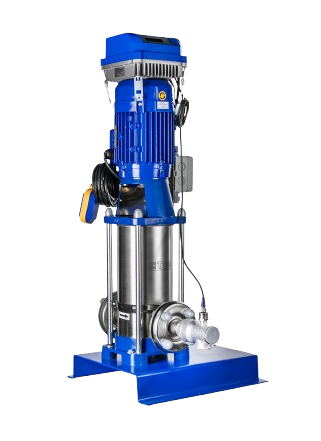

ETNA 1 HF KI 16 serisi, tek pompalı dik milli yapısıyla basınçlı su temini için tasarlanmış komple paslanmaz çelik hidroforlardan oluşur. Suyla temas eden yüzeylerde AISI 304 paslanmaz çelik kullanılır. Motor üzerine entegre HYDROKON frekans invertörü, değişen su tüketimine göre pompa devrini düzenleyerek sabit basınçlı su teminine yardımcı olur. Uygun model, tesisatın debi ve basınç ihtiyacına göre seçilmelidir.
ETNA 1 HF KI 16 Serisi Kullanma Suyu Hidroforları
1 HF KI 16 ürün grubu, farklı çalışma noktaları için aşağıdaki modelleri içerir. Modellerin güç, debi, basınç ve tank önerilerini performans tablosundan karşılaştırabilirsiniz.
Seri modelleri: 1 HF KI 16/9-75 · 1 HF KI 16/8-75 · 1 HF KI 16/7-75
Kullanım Alanları
Genel Özellikler ve Kontrol Sistemi
- Motor üzerine entegre HYDROKON frekans invertörü
- Sabit basınçta değişken debi ile su tüketimi
- Frekans invertörünün yumuşak kalkış ve duruşu
- Uzun mekanik ömür ve daha az bakım
- Enerji tasarrufu ve yüksek konfor
- PID kontrol sayesinde optimum verim
- Kavitasyonun neden olduğu su tesisatı rahatsızlıklarına son
- Sessiz çalışma
- Düşük akım koruması sayesinde susuz çalışmaya karşı koruma
- Yüksek akım koruması
- Susuz çalıştırmayı önleyen 2. koruma (5 m seviye flatörü)
- Basınç transmitteri ile çalışma
- Basınç bilgisini ekrandan izleyebilme
- Çalışma verilerinin Modbus RS 485 üzerinden BMS'ye aktarımı
- Yaylı tip sessiz çekvalf ve beş yollu vana
- Manometre ve basınç şalteri
- Titreşimi engelleyen lastik takozlu ve fırın boyalı çelik şase
Pompa Malzeme Özellikleri
| Pompa Gövdesi | AISI 304 Paslanmaz Çelik | ||
|---|---|---|---|
| Pompa Mili | AISI 304 Paslanmaz Çelik | ||
| Fan ve Difüzör | AISI 304 Paslanmaz Çelik | ||
| Mekanik Salmastra | Karbon / Seramik / NBR | ||
| Giriş-Çıkış Gövdesi | AISI 304 Paslanmaz Çelik | ||
| Sıvı Sıcaklığı | 0-100 ° C | ||

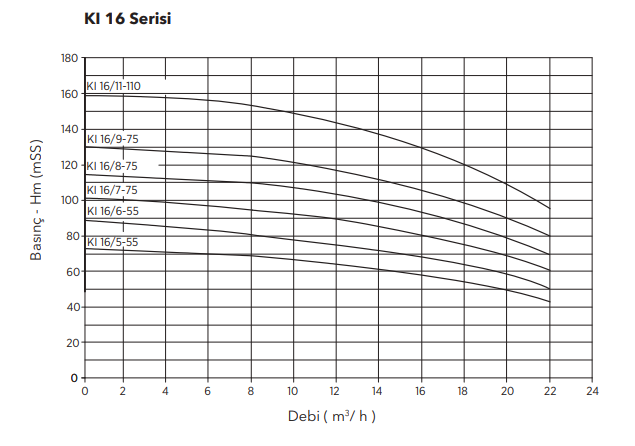

Hidrolik Performans Eğrisi
Gösterilen eğri tek pompa eğrisidir.
1 HF KI 16 Serisi Performans Değerleri
| MODEL | GÜÇ | ANMA AKIMI (A) |
BASMA YÜKSEKLİĞİ (mSS) | TAVSİYE EDİLEN TANK | ||||
|---|---|---|---|---|---|---|---|---|
| HP | kW | Q: 1x12 m³/h |
Q: 1x16 m³/h |
Q: 1x20 m³/h |
HACİM | BASINÇ | ||
| 1 HF KI 16/7-75 | 10 | 7,5 | 14,1 | 91 | 80 | 68 | 300lt | PN10 |
| 1 HF KI 16/8-75 | 10 | 7,5 | 14,1 | 104 | 94 | 79 | 500lt | PN16 |
| 1 HF KI 16/9-75 | 10 | 7,5 | 14,1 | 117 | 106 | 90 | 500lt | PN16 |
Debi ve basınç değerleri tablodaki çalışma noktalarına göre birlikte değerlendirilmelidir. Hidrofor ve tank seçimi yapılırken tesisat kayıpları ve kullanım koşulları dikkate alınmalıdır.
Hidrofor Boyutları ve Bağlantı Ölçüleri
| MODEL | GİRİŞ | ÇIKIŞ | A (mm) |
B (mm) |
C (mm) |
H (mm) |
AĞIRLIK (kg) |
|---|---|---|---|---|---|---|---|
| 1 HF KI 16/7-75 | 11/2" | 11/2" | 450 | 530 | 210 | 1265 | 90 |
| 1 HF KI 16/8-75 | 11/2" | 11/2" | 450 | 530 | 210 | 1310 | 92 |
| 1 HF KI 16/9-75 | 11/2" | 11/2" | 450 | 530 | 210 | 1355 | 94 |
Teslimat Kapsamı ve Model Seçimi
Kapalı Genleşme Tankı ve Bağlantı Fleksi Teslimat Kapsamında Değildir. Eğer Mevcutta Genleşme Tankı Yoksa, Ayrıca Sipariş Edilmelidir.
Genleşme tankı ve bağlantı elemanlarını seçerken performans tablosundaki tavsiyeler ile mevcut tesisat koşullarını birlikte değerlendirin.
Doğru Hidrofor Modelini Birlikte Seçelim
ETNA 1 HF KI 16 serisi hidrofor seçiminde debi, basınç ve tesisat koşullarınızı paylaşarak teknik destek alabilirsiniz.
ETNA 1 HF KI 16 Serisi Tek Pompalı Dik Milli Frekans Konvertörlü Hidroforlar
ETNA 1 HF KI 16 Serisi Tek Pompalı Dik Milli Frekans Konvertörlü Hidroforlar; konutsal ve ticari yapılarda basınçlı su temini, su arıtma sistemleri, bahçe ve tarımsal sulama ile uygun endüstriyel temiz su transferi uygulamalarında kullanılabilen paslanmaz çelik hidrofor grubudur. Motor üstü HYDROKON frekans konvertörü ile çalışır.
Bu ürün grubundaki modeller: 1 HF KI 16/9-75, 1 HF KI 16/8-75, 1 HF KI 16/7-75. Seçim yapılırken pompa adedi, motor gücü, gerekli debi ve basma yüksekliği birlikte değerlendirilmelidir.
Performans tablosundaki debi noktaları 1x12 / 1x16 / 1x20 m³/h olarak verilmiştir. Bu debi noktalarında sırasıyla: 1 HF KI 16/7-75 (10 HP / 7,5 kW): 91 / 80 / 68 mSS; 1 HF KI 16/8-75 (10 HP / 7,5 kW): 104 / 94 / 79 mSS; 1 HF KI 16/9-75 (10 HP / 7,5 kW): 117 / 106 / 90 mSS. Bu değerler belirtilen çalışma noktalarına aittir; tesisat kayıpları ve kullanım basıncı model seçiminde dikkate alınmalıdır.
Pompa gövdesi, pompa mili, fan ve difüzör ile giriş-çıkış gövdesi AISI 304 paslanmaz çelik yapıdadır. Mekanik salmastra karbon / seramik / NBR malzemelerden oluşur. Malzeme tablosunda sıvı sıcaklığı 0-100 ° C olarak belirtilmiştir.
Bağlantı ve tank seçimi model tablosuna göre yapılmalıdır. 1 HF KI 16/7-75: giriş / çıkış 11/2" / 11/2"; tavsiye edilen tank 300lt / PN10; 1 HF KI 16/8-75: giriş / çıkış 11/2" / 11/2"; tavsiye edilen tank 500lt / PN16; 1 HF KI 16/9-75: giriş / çıkış 11/2" / 11/2"; tavsiye edilen tank 500lt / PN16.
Kontrol ve koruma donanımları, ilgili serinin genel özellikler bölümünde belirtilmiştir. Kapalı genleşme tankı ve bağlantı fleksi teslimat kapsamında değildir. Mevcut tesisatta uygun tank bulunmuyorsa ayrıca sipariş edilmelidir. Ölçü, bağlantı, debi ve basınç bilgilerini birlikte inceleyerek projenize uygun ETNA KI paslanmaz çelik hidrofor modelini seçebilirsiniz.
