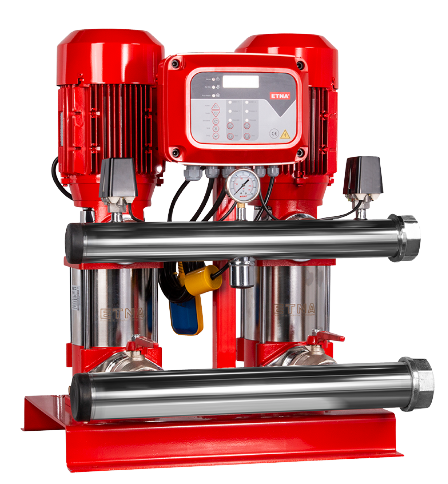

ETNA Y2 KO 7 Serisi Yangın Hidroforları
ETNA Y2 KO 7 Serisi iki pompalı dik milli alarm kitli yangın hidroforları, yangın dolabı bulunan tesisatlarda yangınla mücadele için ihtiyaç duyulan suyun gerekli debi ve basınç değerlerinde basınçlandırılmasına yönelik olarak geliştirilmiştir. Serideki modeller 2 × 6 m³/h nominal debi kapasitesine sahip olup, modele bağlı olarak 50 mSS ile 85 mSS arasında farklı basınç seçenekleri sunmaktadır.
Genel Özellikler
Pompa Yapısal Özellikleri
| Gövde ve Mil | Paslanmaz Çelik |
| Fan ve Difüzörler | Noryl |
| Mekanik Salmastra | Carbon / Ceramic / NBR |
| Giriş - Çıkış Gövdesi | Pik Döküm |
ETNA KO 7 Serisi Hidrolik Performans Eğrileri
Aşağıdaki grafikte KO 7/6-11, KO 7/7-15, KO 7/8-22, KO 7/9-30 ve KO 7/10-30 pompalarının debi-basınç performans eğrileri gösterilmektedir.
Y2 KO 7 Serisi Teknik Özellikler
| Model | Nominal Kapasite | Motor Gücü HP | Motor Gücü kW | Tavsiye Edilen Tank |
|---|---|---|---|---|
| Y2 KO 7/6-11 | 2 × 6 m³/h - 50 mSS | 2 × 1,5 HP | 2 × 1,1 kW | 100 LT - PN10 |
| Y2 KO 7/7-15 | 2 × 6 m³/h - 60 mSS | 2 × 2 HP | 2 × 1,5 kW | 100 LT - PN10 |
| Y2 KO 7/8-22 | 2 × 6 m³/h - 70 mSS | 2 × 3 HP | 2 × 2,2 kW | 100 LT - PN10 |
| Y2 KO 7/9-30 | 2 × 6 m³/h - 77 mSS | 2 × 4 HP | 2 × 3 kW | 100 LT - PN16 |
| Y2 KO 7/10-30 | 2 × 6 m³/h - 85 mSS | 2 × 4 HP | 2 × 3 kW | 100 LT - PN16 |
ETNA Y2 KO 7 Serisi Teknik Ölçü Çizimi
ETNA Y2 KO 7 Serisi iki pompalı dik milli yangın hidroforlarının A, B, C, D ve H ölçü noktaları ile giriş ve çıkış bağlantıları aşağıdaki teknik çizimde gösterilmektedir.
Boyutlar ve Bağlantı Ölçüleri
| Model | Giriş - Çıkış Çapı | A | B | C | D | H |
|---|---|---|---|---|---|---|
| Y2 KO 7/6-11 | 1½" - 1½" | 480 | 430 | 368 | 130 | 800 |
| Y2 KO 7/7-15 | 1½" - 1½" | 480 | 430 | 392 | 130 | 800 |
| Y2 KO 7/8-22 | 1½" - 1½" | 480 | 430 | 409 | 130 | 800 |
| Y2 KO 7/9-30 | 1½" - 1½" | 480 | 430 | 433 | 130 | 800 |
| Y2 KO 7/10-30 | 1½" - 1½" | 480 | 430 | 457 | 130 | 822 |
* Tabloda belirtilen A, B, C, D ve H ölçüleri milimetre (mm) cinsindendir.
Y2 KO 7 Serisi Model Seçenekleri
Yangın tesisatında ihtiyaç duyulan basınç değerine göre 50 mSS ile 85 mSS arasında farklı çalışma noktalarına sahip Y2 KO 7 modelleri arasından seçim yapılabilir.
Yangın Hidroforu Kullanımında Dikkat Edilecek Hususlar
- Bağlantı fleksi ve dengeleme tankı fiyata dahil değildir.
- Jokey (pilot) pompa opsiyoneldir ve fiyata dahil değildir. Uygun KO 4-7 model jokey hidrofor ayrıca seçilmelidir.
- Alarm kitli Y2 KO yangın hidroforları yağmurlama (sprinkler) sistemlerinde kullanılamaz.
- Alarm kitli yangın hidroforlarının kontrol panolarında Termik Manyetik Şalter bulunmamaktadır. Bu nedenle sistem kullanım suyu basınçlandırma amacıyla kullanılmamalıdır.
- Ürünün amacı dışında kullanılması veya tavsiye edilen tank hacminin altında tank kullanılması garanti şartlarını etkileyebilir.
- 16 bar ve üzeri basınçlarda fleks hortum önerilmez.
Doğru Yangın Hidroforu Seçimi İçin Teknik Destek
Yangın hidroforu seçiminde gerekli debi ve basınç, yangın dolabı adedi, eş zamanlı kullanım kriterleri, bina yüksekliği, statik basınç, tesisat basınç kayıpları ve projede öngörülen yangın söndürme sistemi birlikte değerlendirilmelidir. Projenize uygun ETNA Y2 KO 7 Serisi yangın hidroforunun ve gerekli olması halinde uygun jokey pompanın belirlenmesi için MekanikPark mühendislik ekibinden teknik destek alabilirsiniz.
ETNA Y2 KO 7 Serisi İki Pompalı Dik Milli Yangın Hidroforu
ETNA Y2 KO 7 serisi iki pompalı dik milli alarm kitli yangın hidroforları, yangın dolabı ihtiva eden yangın tesisatlarında gerekli su debisi ve basıncının sağlanmasına yönelik olarak geliştirilmiş basınçlandırma sistemleridir. Seride Y2 KO 7/6-11, Y2 KO 7/7-15, Y2 KO 7/8-22, Y2 KO 7/9-30 ve Y2 KO 7/10-30 modelleri bulunmaktadır. Y2 KO 7 serisi modelleri 2 × 6 m³/h nominal kapasiteye sahip olup model seçimine göre 50 mSS, 60 mSS, 70 mSS, 77 mSS ve 85 mSS basınç seçenekleri sunmaktadır. Motor güçleri 2 × 1,1 kW ile 2 × 3 kW arasında değişmektedir. Model seçimine göre 100 litre PN10 veya 100 litre PN16 dengeleme tankı tavsiye edilmektedir. ETNA Y2 KO 7 yangın hidroforlarında elektronik kontrol paneli, düşük akım ve seviye flatörü ile susuz çalışma koruması, faz sırası ve faz yokluğu koruması, haftalık test sistemi, sesli ve ışıklı alarm, manometre, basınç şalteri, emiş ve basma kollektörleri ile paslanmaz geri tepme ventilleri bulunmaktadır. Y2 KO 7 Serisi alarm kitli yangın hidroforları yangın dolabı bulunan sistemlerde kullanıma uygundur; sprinkler sistemleri için uygun değildir. Jokey (pilot) pompa opsiyonel olup sistem ihtiyacına göre ayrıca seçilmelidir.
