ETNA Y2 KO 15 Elektrik + Dizel + Jokey Yangın Hidroforları

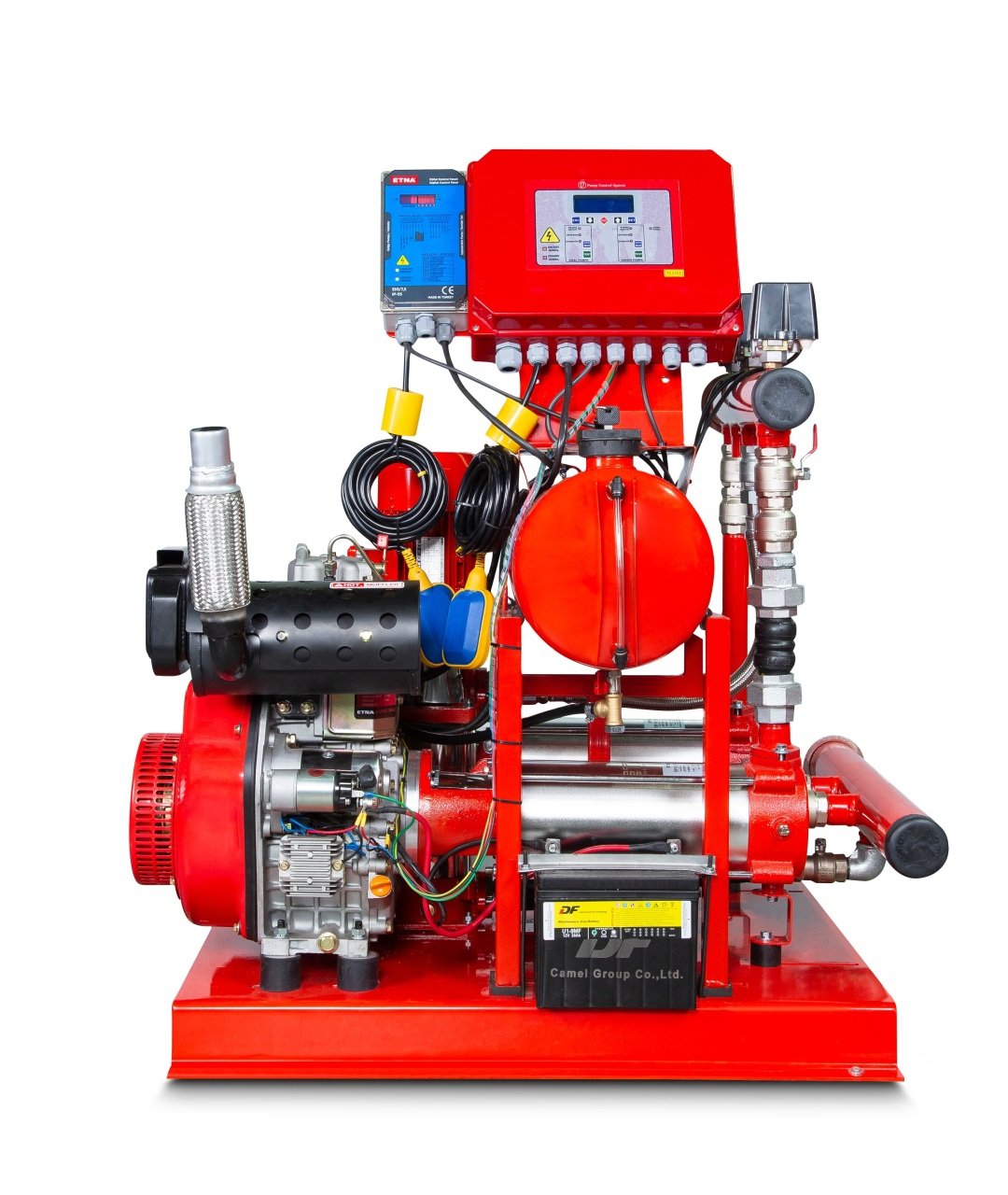

Y2 KO 15 + D10 + KO4 yangın hidrofor sistemi; bir elektrik motorlu ana pompa, bir dizel motorlu yedek pompa ve tesisat basıncındaki küçük kayıpları karşılamak amacıyla kullanılan bir jokey pompadan meydana gelir. Pompalar kollektör bağlantıları, kompansatörler, küresel vanalar, çekvalfler, bağımsız basınç şalterleri ve haftalık test program saatli kontrol sistemi ile birlikte set halinde sunulmaktadır.
Çalışma Prensibi ve Genel Özellikler
Sistemde oluşan küçük basınç kayıplarında öncelikle jokey pompa devreye girer. Jokey pompanın su ihtiyacını karşılayamaması ve sistem basıncının düşmeye devam etmesi halinde elektrikli ana pompa çalışır. Su ihtiyacının artması halinde dizel motorlu pompa otomatik olarak devreye girerek sisteme destek verir.
Pompa ve Motor Yapısal Özellikleri
Hidrolik Performans Eğrileri
KO 15/8-55 Ana Pompa

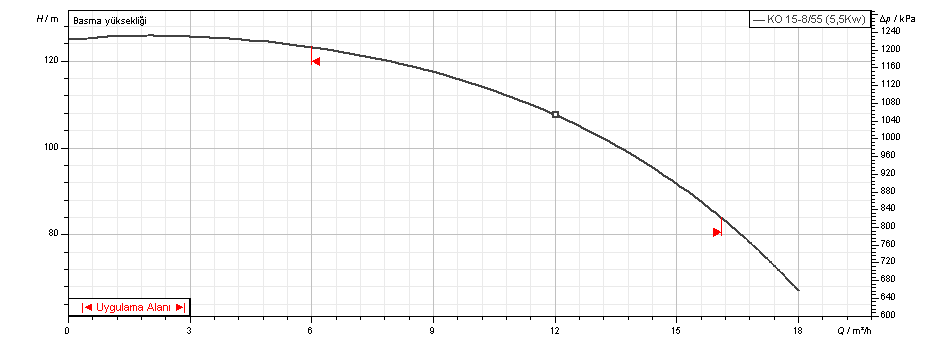

Elektrikli ana pompa ve dizel yedek pompa çalışma eğrisi
KO 4-9 Jokey Pompa

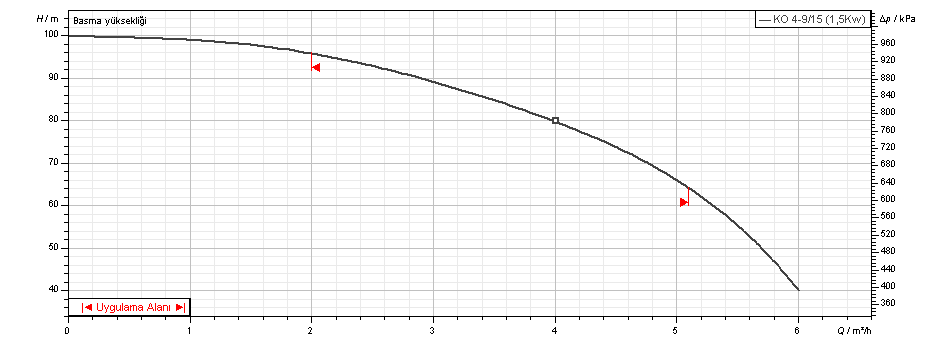

Jokey pompa çalışma eğrisi
Y2 KO 15 + D10 + KO4 Serisi Teknik Özellikler
| Model | Elektrikli Pompa |
Dizel Pompa |
Jokey Pompa |
Giriş - Çıkış | Kapasite / Basınç | Tank | ||
|---|---|---|---|---|---|---|---|---|
| 2×12 + 2,4 m³/h |
2×15 + 3,6 m³/h |
2×18 + 4,8 m³/h |
||||||
| Y2 KO 15/6-40 +D10+KO4/8 |
4 kW | 7,5 kW | 1,5 kW | 2½" - 2½" | 77 mSS | 64 mSS | 45 mSS | 100 LT PN16 |
| Y2 KO 15/8-55 +D10+KO4/9 |
5,5 kW | 7,5 kW | 1,5 kW | 2½" - 2½" | 107 mSS | 90 mSS | 67 mSS | 100 LT PN16 |
| Y2 KO 15/9-55 +D10+KO4/9 |
5,5 | 7,5 | 2,2 | 2½" - 2½" | 120 mSS | 102 mSS | 73 mSS | 100 LT PN16 |
ETNA Elektrik + Dizel + Jokey Yangın Hidroforu Teknik Ölçü Çizimi
Elektrikli ana pompa, dizel yedek pompa ve jokey pompadan oluşan yangın hidroforu setinin yerleşimi ve ana boyutları aşağıdaki teknik çizimde gösterilmektedir.
Boyutlar ve Bağlantı Ölçüleri
| Model | Giriş | Çıkış | A | B |
|---|---|---|---|---|
| Y2 KO 15/6-40+D10+KO4/8 | 2½" | 2½" | 920 mm | 695 mm |
| Y2 KO 15/8-55+D10+KO4/9 | 2½" | 2½" | 920 mm | 770 mm |
| Y2 KO 15/9-55+D10+KO4/9 | 2½" | 2½" | 920 mm | 810 mm |
Y2 KO 15 + D10 + KO4 Model Seçenekleri
Yangın tesisatında ihtiyaç duyulan çalışma basıncına göre iki farklı Y2 KO 15 Elektrik + Dizel + Jokey modeli arasından seçim yapılabilir.
Yangın Hidroforu Kullanımında Dikkat Edilecek Hususlar
- 100 litre tavsiye edilen hidrofor tankı hacmi, sistemin yangınla mücadele amacıyla kullanımı için belirtilmiştir.
- Yangın hidroforlarının elektrik motorlarında ilgili yangın uygulaması gereği termik koruma bulunmamaktadır. Bu nedenle sistem kullanım suyu basınçlandırma amacıyla kullanılmamalıdır.
- Bağlantı fleksi ve dengeleme tankı sisteme dahil değildir; ayrıca sipariş edilmelidir.
- 16 bar ve üzeri tank uygulamalarında fleks hortum önerilmez; boru bağlantısı yapılmalıdır.
- Hidrofor eksi kottan emiş yapacaksa uygulama öncesinde teknik bilgi alınmalıdır.
- İlk çalıştırmanın ETNA Yetkili Servisi tarafından yapılması zorunludur. Yetkili servis tarafından devreye alınmayan ürünler garanti kapsamı dışında kalabilir.
Doğru Yangın Hidroforu Seçimi İçin Teknik Destek
Elektrik + dizel + jokey yangın hidroforu seçiminde; yangın tesisatının gerekli debisi ve basıncı, yangın dolabı adedi, eş zamanlı kullanım kriterleri, bina yüksekliği, statik basınç, tesisat basınç kayıpları, emme koşulları ve elektrik kesintisine karşı gerekli yedekleme senaryosu birlikte değerlendirilmelidir. Projenize uygun ETNA Y2 KO 15 + D10 + KO4 modelinin belirlenmesi için MekanikPark mühendislik ekibinden teknik destek alabilirsiniz.
ETNA Y2 KO 15 Elektrik + Dizel + Jokey Yangın Hidroforu
ETNA Y2 KO 15 + D10 + KO4 serisi elektrik dizel jokey yangın hidroforları, yangın dolabı ihtiva eden yangın tesisatlarında suyun gerekli debi ve basınçta basınçlandırılması amacıyla kullanılan alternatif güç beslemeli yangın hidroforu sistemleridir. Seride Y2 KO 15/6-40 + D10 + KO4/8, Y2 KO 15/8-55 + D10 + KO4/9 ve Y2 KO 15/9-55 + D10 + KO4/9 modelleri bulunmaktadır. Sistemler bir adet elektrik tahrikli ana pompa, bir adet 10 HP / 7,5 kW D10 dizel motorlu yedek pompa ve bir adet 1,5 kW veya 2,2kW jokey pompa ile donatılmıştır. Y2 KO 15/6-40 modelinde elektrikli ana pompa gücü 4 kW, Y2 KO 15/8-55 ve Y2 KO 15/8-55 modelinde ise 5,5 kW'tır. Her modelin giriş ve çıkış bağlantısı 2½" olup tavsiye edilen hidrofor tankı 100 litre PN16'dır. Yangın tesisatındaki küçük basınç kayıplarında jokey pompa, artan su ihtiyacında elektrikli ana pompa ve gerekli durumda dizel motorlu yedek pompa devreye girerek sistemin basınçlandırılmasını sağlar. Elektrik kesintisi ihtimaline karşı dizel motorlu yedekleme özelliğine sahip ETNA elektrik dizel jokey yangın hidroforları; villa, apartman, ticari yapılar, depo alanları ve uygun projelendirilmiş yangın dolabı tesisatlarında kullanılabilir.
