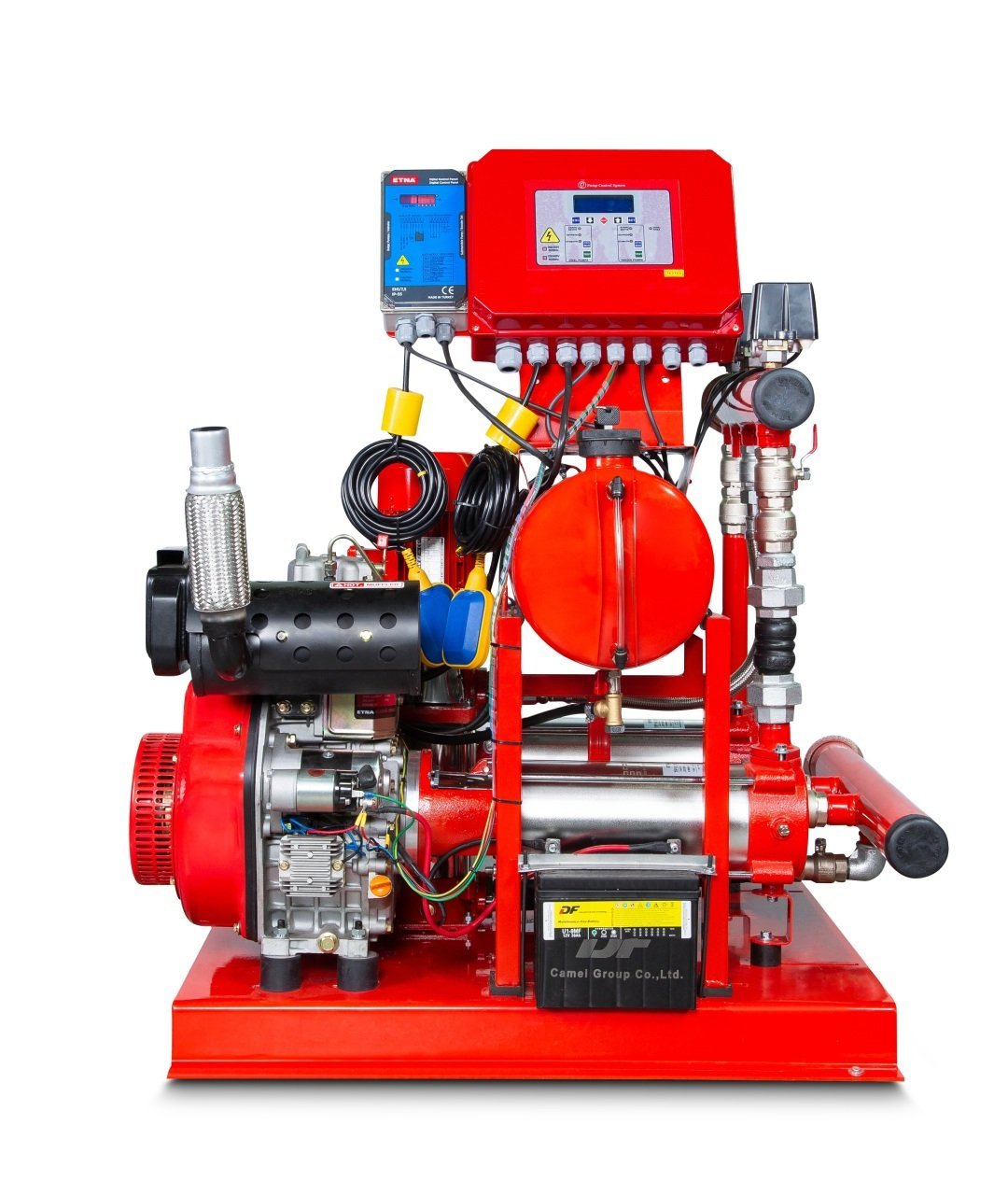

Elektrik + Dizel Yangın Hidrofor Sistemi
Y2 KO 15/6-40 + D10; elektrik enerjisinin kesilmesi ihtimaline karşı dizel motorlu yedek pompa ile desteklenmiş yangın hidrofor sistemidir. Sistem, yangın dolaplarının bulunduğu konutsal, ticari ve uygun projelendirilmiş yangın tesisatlarında kullanılmak üzere tasarlanmıştır.
Çalışma Prensibi
Yangın tesisatındaki basınç değişimleri bağımsız basınç şalterleri üzerinden takip edilir. Sistem basıncının belirlenen seviyenin altına düşmesi halinde elektrikli ana yangın pompası otomatik olarak devreye girerek yangın tesisatının ihtiyaç duyduğu debi ve basıncı sağlar. Elektrik kesintisi veya elektrikli ana pompanın devre dışı kalması halinde dizel motorlu yedek yangın pompası devreye girerek sistemin çalışmaya devam etmesini sağlar.
Pompa ve Motor Yapısal Özellikleri
Elektrikli Ana Pompa
| Pompa Gövdesi | AISI 304 Paslanmaz Çelik |
| Pompa Çarkı | Noryl (Sertleştirilmiş) |
| Pompa Mili | AISI 304 Paslanmaz Çelik |
| Giriş - Çıkış Gövdesi | Pik Döküm (Boyalı) |
| Sızdırmazlık | Mekanik Salmastra |
| Pompa Tipi | Yatay Çok Kademeli |
Elektrik Motoru
| Motor Gücü | 4 kW |
| Tip | Asenkron, Trifaze |
| Şebeke | 3 × 380 V / 50 Hz |
D10 Dizel Motor
| Motor Tipi | 4 Zamanlı / Tek Silindir |
| Soğutma | Hava Soğutmalı |
| Çalıştırma | Elektrik Marşlı Start / Stop |
| Manuel Çalıştırma | Manuel İp ile Çalıştırma |
| Besleme | 12 V DC Akü |
| Devir | 3600 d/dk |
| Motor Gücü | 10 HP / 7,5 kW |
| Emniyet | Yağ Basınç Emniyeti |
| Yakıt Tankı | 24 L Bağımsız |
Sistem Özellikleri
| Sistem Yapısı | 1 Elektrik + 1 Dizel |
| Kontrol | Bağımsız Basınç Şalterleri |
| Otomatik Test | Haftalık Test Program Saati |
| Voltaj | 380 V / 50 Hz |

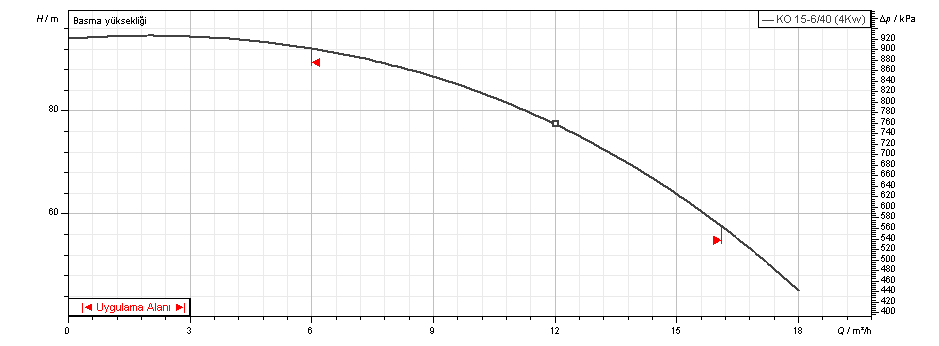

Hidrolik Performans Eğrisi
KO 15/6-40
Y2 KO 15 + D10 Serisi Teknik Özellikler
| Model | Elektrikli Pompa | Dizel Pompa | Giriş - Çıkış | 2x12 m³/h | 2x15 m³/h | 2x18 m³/h | Tank |
|---|---|---|---|---|---|---|---|
| Y2 KO 15/6-40 + D10 PİLOTSUZ | 4 kW | 7,5 kW | 2½" - 2½" | 77 mSS | 64 mSS | 45 mSS | 100 L PN16 |
| Y2 KO 15/8-55 + D10 PİLOTSUZ | 5,5 kW | 7,5 kW | 2½" - 2½" | 107 mSS | 90 mSS | 67 mSS | 100 L PN16 |
| Y2 KO 15/9-55 + D10 PİLOTSUZ | 5,5 kW | 7,5 kW | 2½" - 2½" | 120 mSS | 102 mSS | 73 mSS | 100 L PN16 |
ETNA Elektrik + Dizel Yangın Hidroforu Teknik Ölçü Çizimi
Elektrikli ana pompa ve dizel yedek pompadan oluşan yangın hidroforu setinin ana yerleşim ve bağlantı ölçüleri aşağıdaki teknik çizimde gösterilmektedir.
Bağlantı Ölçüleri
| Model | Giriş | Çıkış | Tank |
|---|---|---|---|
| Y2 KO 15/6-40 + D10 PİLOTSUZ | 2½" | 2½" | 100 L PN16 |
| Y2 KO 15/8-55 + D10 PİLOTSUZ | 2½" | 2½" | 100 L PN16 |
| Y2 KO 15/9-55 + D10 PİLOTSUZ | 2½" | 2½" | 100 L PN16 |
Y2 KO 15 + D10 PİLOTSUZ Model Seçenekleri
Yangın tesisatının ihtiyaç duyduğu çalışma basıncına göre Y2 KO 15 + D10 serisi içerisinden uygun model seçilebilir.
Y2 KO 15/6-40 + D10 PİLOTSUZ
Dizel Pompa: 7,5 kW
Bağlantı: 2½" - 2½"
Tank: 100 L PN16
Y2 KO 15/8-55 + D10 PİLOTSUZ
Dizel Pompa: 7,5 kW
Bağlantı: 2½" - 2½"
Tank: 100 L PN16
Y2 KO 15/9-55 + D10 PİLOTSUZ
Dizel Pompa: 7,5 kW
Bağlantı: 2½" - 2½"
Tank: 100 L PN16
Yangın Hidroforu Kullanımında Dikkat Edilecek Hususlar
- Sistem 1 elektrikli ana pompa ve 1 dizel motorlu yedek pompa ile birlikte set halinde sunulur.
- Pompalar; kollektör, kompansatör, küresel vanalar, çekvalfler, bağımsız basınç şalterleri ve haftalık test program saatli kontrol panosu ile set halinde sunulmaktadır.
- 100 litre PN16 tavsiye edilen hidrofor tankı hacmi, sistemin yangınla mücadele amacıyla kullanımı için belirtilmiştir.
- Sistem yalnızca yangın dolapları ihtiva eden yangın tesisatlarında kullanılmalıdır.
- Yangın hidroforları kullanım suyu basınçlandırma amacıyla kullanılmamalıdır.
- Tank ve bağlantı fleksi ayrıca sipariş edilmelidir.
- 16 bar ve üzeri basınçlar için fleks hortum önerilmez.
- Hidrofor eksi kottan emiş yapacaksa uygulama öncesinde teknik bilgi alınmalıdır.
- Ürünün garanti kapsamına girebilmesi için ilk çalıştırmanın ETNA Yetkili Servisi tarafından yapılması gerekmektedir.
Doğru Yangın Hidroforu Seçimi İçin Mühendislik Desteği
Elektrik + dizel yangın hidroforu seçiminde gerekli yangın debisi, çalışma basıncı, yangın dolabı adedi, eş zamanlı kullanım kriterleri, bina yüksekliği, statik basınç, tesisat basınç kayıpları, emiş koşulları ve elektrik kesintisine karşı gerekli yedekleme senaryosu birlikte değerlendirilmelidir. Projenize uygun ETNA Y2 KO 15 + D10 PİLOTSUZ elektrik + dizel yangın hidroforunun belirlenmesi için MekanikPark mühendislik ekibinden teknik destek alabilirsiniz.
ETNA Y2 KO 15/6-40 + D10 PİLOTSUZ Elektrik + Dizel Yangın Hidroforu
ETNA Y2 KO 15/6-40 + D10 PİLOTSUZ elektrik + dizel yangın hidroforu, yangın dolabı ihtiva eden yangın tesisatlarında suyun gerekli debi ve basınçta basınçlandırılması amacıyla kullanılan alternatif güç beslemeli yangın hidrofor sistemidir. Sistem; KO 15/6-40 elektrikli ana yangın pompası ve D10 dizel motorlu yedek yangın pompasından oluşmaktadır. KO 15/6-40 elektrikli ana pompa 4 kW, D10 dizel motorlu yedek pompa ise 10 HP / 7,5 kW gücündedir. Sistemin hidrolik performansı 2×12 m³/h debide 77 mSS, 2×15 m³/h debide 64 mSS ve 2×18 m³/h debide 45 mSS çalışma noktalarına sahiptir. Sistemin giriş ve çıkış bağlantıları 2½" - 2½" olup tavsiye edilen hidrofor tankı 100 litre PN16'dır. Elektrik kesintisi veya elektrikli ana pompanın devre dışı kalması durumunda dizel motorlu yedek pompa devreye girerek yangın tesisatının basınçlandırılmasına devam edilmesini sağlar. ETNA Y2 KO 15/6-40 + D10 PİLOTSUZ; elektrik dizel yangın hidroforu, dizel yedek pompalı yangın hidroforu, yangın dolabı hidroforu, elektrikli yangın pompası, dizel yangın pompası ve alternatif güç beslemeli yangın hidroforu uygulamalarında kullanılabilecek profesyonel bir yangınla mücadele basınçlandırma sistemidir.
