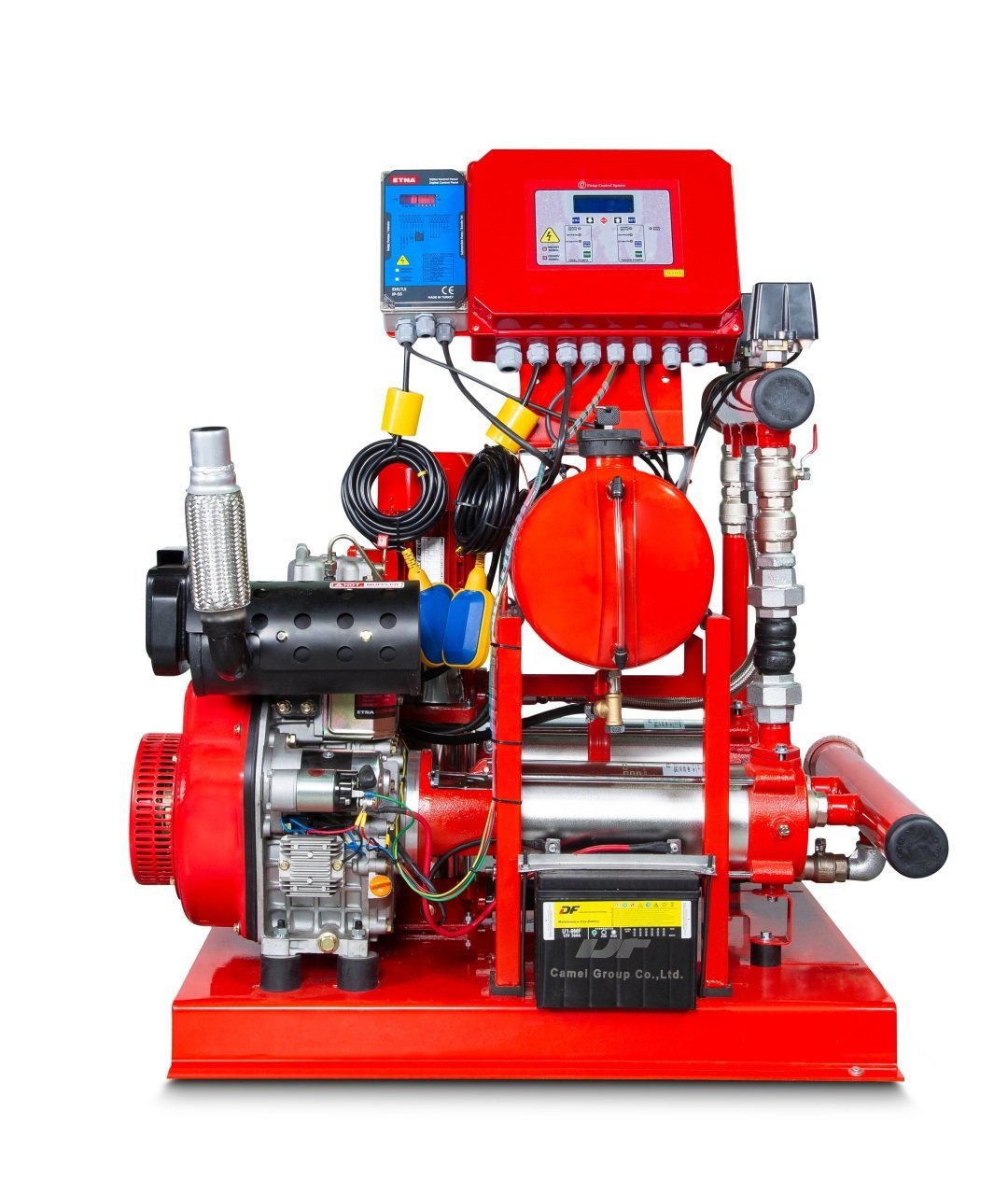

Elektrik + Dizel Yangın Hidrofor Sistemi
Y2 KO 10/9-40 + D10; elektrik enerjisinin kesilmesi ihtimaline karşı dizel motorlu yedek pompa ile desteklenmiş yangın hidrofor sistemidir. Sistem, yangın dolaplarının bulunduğu konutsal, ticari ve uygun projelendirilmiş yangın tesisatlarında kullanılmak üzere tasarlanmıştır.
Çalışma Prensibi
Yangın tesisatındaki basınç değişimleri bağımsız basınç şalterleri üzerinden takip edilir. Sistem basıncının belirlenen seviyenin altına düşmesi halinde elektrikli ana yangın pompası otomatik olarak devreye girerek yangın tesisatının ihtiyaç duyduğu debi ve basıncı sağlar. Elektrik kesintisi veya elektrikli ana pompanın devre dışı kalması halinde dizel motorlu yedek yangın pompası devreye girerek sistemin çalışmaya devam etmesini sağlar.
Pompa ve Motor Yapısal Özellikleri
Elektrikli Ana Pompa
| Pompa Gövdesi | AISI 304 Paslanmaz Çelik |
| Pompa Çarkı | Noryl |
| Pompa Mili | AISI 420 Paslanmaz Çelik |
| Giriş - Çıkış Gövdesi | Pik Döküm |
| Sızdırmazlık | Mekanik Salmastra |
| Pompa Tipi | Yatay Çok Kademeli |
Elektrik Motoru
| Motor Gücü | 4 kW |
| Tip | Asenkron, Trifaze |
| Şebeke | 3 × 380 V / 50 Hz |
| Devir | 2900 d/dk |
| Verimlilik | IE3 |
| Koruma Sınıfı | IP55 |
| İzolasyon | F |
D10 Dizel Motor
| Motor Tipi | 4 Zamanlı / Tek Silindir |
| Soğutma | Hava Soğutmalı |
| Besleme | 12 V DC Akü |
| Devir | 2950 d/dk |
| Motor Gücü | 10 HP / 7,5 kW |
| Yakıt Tankı | 24 L |
Çalışma Koşulları
| Ortam Sıcaklığı | 0°C – 40°C |
| Akışkan | Temiz Su |
| Katı Partikül | İçermemelidir |
| Kimyasal Yapı | Kimyasal Olarak Nötr |

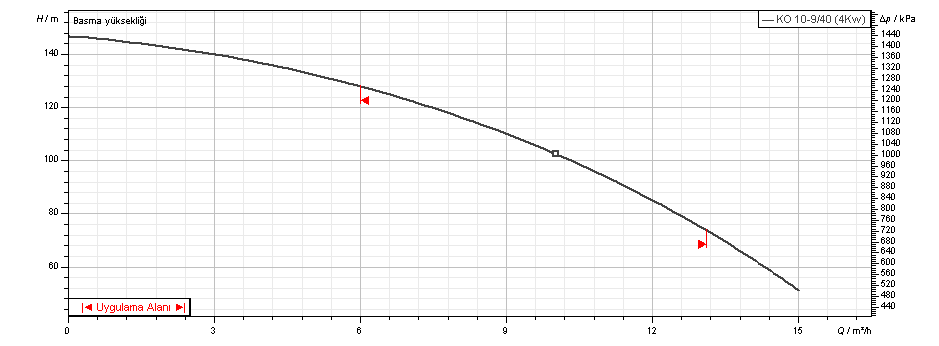

Hidrolik Performans Eğrisi
KO 10/9-40
Y2 KO 10 + D10 Serisi Teknik Özellikler
| Model | Elektrikli Pompa | Dizel Pompa | Giriş - Çıkış | 2x9 m³/h | 2x12 m³/h | 2x15 m³/h | Tank |
|---|---|---|---|---|---|---|---|
| Y2 KO 10/7-30 + D10 PİLOTSUZ | 3 kW | 7,5 kW | 2½" - 2½" | 86 mSS | 66 mSS | 39 mSS | 100 L PN16 |
| Y2 KO 10/9-40 + D10 PİLOTSUZ | 4 kW | 7,5 kW | 2½" - 2½" | 110 mSS | 85 mSS | 51 mSS | 100 L PN16 |
ETNA Elektrik + Dizel Yangın Hidroforu Teknik Ölçü Çizimi
Elektrikli ana pompa ve dizel yedek pompadan oluşan yangın hidroforu setinin ana yerleşim ve bağlantı ölçüleri aşağıdaki teknik çizim alanında gösterilebilir.
Boyutlar ve Bağlantı Ölçüleri
| Model | Giriş | Çıkış | A | B |
|---|---|---|---|---|
| Y2 KO 10/7-30 + D10 PİLOTSUZ | 2½" | 2½" | 920 mm | 730 mm |
| Y2 KO 10/9-40 + D10 PİLOTSUZ | 2½" | 2½" | 970 mm | 810 mm |
Y2 KO 10 + D10 PİLOTSUZ Model Seçenekleri
Yangın tesisatının ihtiyaç duyduğu çalışma basıncına göre iki farklı elektrik + dizel model arasından seçim yapılabilir.
Y2 KO 10/7-30 + D10 PİLOTSUZ
Dizel Pompa: 7,5 kW
Bağlantı: 2½" - 2½"
Tank: 100 L PN16
Y2 KO 10/9-40 + D10 PİLOTSUZ
Dizel Pompa: 7,5 kW
Bağlantı: 2½" - 2½"
Tank: 100 L PN16
Yangın Hidroforu Kullanımında Dikkat Edilecek Hususlar
- Sistem 1 elektrikli ana pompa ve 1 dizel motorlu yedek pompa ile birlikte set halinde sunulur.
- 100 litre PN16 tavsiye edilen hidrofor tankı hacmi, sistemin yangınla mücadele amacıyla kullanımı için belirtilmiştir.
- Yangın hidroforlarının elektrik motorlarında ilgili yangın uygulaması gereği termik koruma bulunmamaktadır. Bu nedenle sistem kullanım suyu basınçlandırma amacıyla kullanılmamalıdır.
- Bağlantı fleksi ve dengeleme tankı sisteme dahil değildir; ayrıca sipariş edilmelidir.
- 16 bar ve üzeri tank uygulamalarında fleks hortum önerilmez; boru bağlantısı yapılmalıdır.
- Hidrofor eksi kottan emiş yapacaksa uygulama öncesinde teknik bilgi alınmalıdır.
- İlk çalıştırmanın ETNA Yetkili Servisi tarafından yapılması zorunludur. Yetkili servis tarafından devreye alınmayan ürünler garanti kapsamı dışında kalabilir.
Doğru Yangın Hidroforu Seçimi İçin Mühendislik Desteği
Elektrik + dizel yangın hidroforu seçiminde gerekli yangın debisi, çalışma basıncı, yangın dolabı adedi, eş zamanlı kullanım kriterleri, bina yüksekliği, statik basınç, tesisat basınç kayıpları, emiş koşulları ve elektrik kesintisine karşı gerekli yedekleme senaryosu birlikte değerlendirilmelidir. Projenize uygun ETNA Y2 KO 10 + D10 PİLOTSUZ elektrik + dizel yangın hidroforunun belirlenmesi için MekanikPark mühendislik ekibinden teknik destek alabilirsiniz.
ETNA Y2 KO 10/9-40 + D10 PİLOTSUZ Elektrik + Dizel Yangın Hidroforu
ETNA Y2 KO 10/9-40 + D10 PİLOTSUZ elektrik + dizel yangın hidroforu, yangın dolabı ihtiva eden yangın tesisatlarında suyun gerekli debi ve basınçta basınçlandırılması amacıyla kullanılan alternatif güç beslemeli yangın hidrofor sistemidir. Sistem; KO 10/9-40 elektrikli ana yangın pompası ve D10 dizel motorlu yedek yangın pompasından oluşmaktadır. KO 10/9-40 elektrikli ana pompa 4 kW, D10 dizel motorlu yedek pompa ise 10 HP / 7,5 kW gücündedir. Ana pompanın hidrolik performansı 9 m³/h debide 110 mSS, 12 m³/h debide 85 mSS ve 15 m³/h debide 51 mSS çalışma noktalarına sahiptir. Sistemin giriş ve çıkış bağlantıları 2½" - 2½" olup tavsiye edilen hidrofor tankı 100 litre PN16'dır. Elektrik kesintisi veya elektrikli ana pompanın devre dışı kalması durumunda dizel motorlu yedek pompa devreye girerek yangın tesisatının basınçlandırılmasına devam edilmesini sağlar. ETNA Y2 KO 10/9-40 + D10 PİLOTSUZ; elektrik dizel yangın hidroforu, dizel yedek pompalı yangın hidroforu, yangın dolabı hidroforu, elektrikli yangın pompası, dizel yangın pompası ve alternatif güç beslemeli yangın hidroforu uygulamalarında kullanılabilecek profesyonel bir yangınla mücadele basınçlandırma sistemidir.
