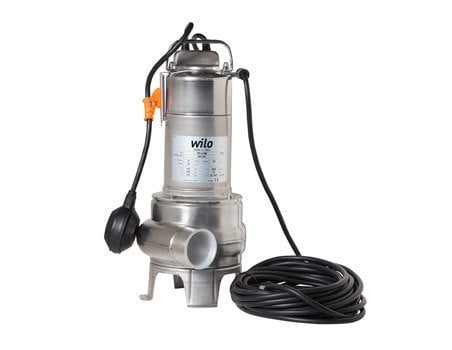

TP-U 10M Monofaze Kirli Su ve Foseptik İçin Paslanmaz Çelik Dalgıç Pompa
Wilo TP-U serisi, kirli su ve foseptik akışkanların basınçlandırılması ve tahliyesi için tasarlanan paslanmaz çelik dalgıç pompalardır. Vorteks çark yapısı kısa lifli partiküller ve katı madde içeren kirlenmiş akışkanlarda kullanıma uygundur.
Malzeme Özellikleri
| Çark | Paslanmaz çelik (AISI304) |
| Pompa gövdesi | Paslanmaz çelik (AISI304) |
| Mil | Paslanmaz çelik (AISI431) |
| Mekanik salmastra – motor tarafı | Seramik / grafit / NBR |
| Mekanik salmastra – pompa tarafı | Silikon karbid / silikon karbid / NBR |
Teknik Bilgiler
| Maksimum akışkan sıcaklığı | +40 °C |
| Şebeke bağlantısı | 1~230 V, 50 Hz |
| Maksimum daldırma derinliği | 5 m |
| Minimum daldırma derinliği | 30 cm |
| Katı madde geçirgenliği | 50 mm |
Kullanım Alanları
- Foseptik, katı madde ve kısa lifli partiküller bulunan kirli akışkanların basınçlandırılması ve tahliyesi
Özellikler ve Ürün Avantajları
- Vorteks tip çark.
- S1 sürekli çalışma.
Teslimat Kapsamı
- H07RN-F tip 10 m kablo
- Flatör
- 2″ boru bağlantısı
Performans Eğrisi
Seri Modelleri ve Teknik Değerler
| Model | Nominal Güç P2 (kW) | Nominal Güç P2 (HP) | Nominal Akım (A) |
|---|---|---|---|
| TP-U 8M | 0,55 | 0,75 | 3,7 |
| TP-U 10M | 0,75 | 1 | 5 |
Basılmış suyun geri dönmemesi için çıkış bağlantısı çapında toplu çekvalf sipariş edilmesi önerilir.
Teknik Çizim ve Ürün Boyutları
Basılmış suyun geri dönmemesi için çıkış bağlantısı çapında toplu çekvalf sipariş edilmesi önerilir.
Ürün Boyutları
| Model | Bağlantı DNA | A (mm) | B (mm) | C (mm) | H (mm) | H1 (mm) | D (mm) | Ağırlık (kg) |
|---|---|---|---|---|---|---|---|---|
| TP-U 8M | 2″ | 102 | 95 | 145 | 430 | 102 | 60 | 10,4 |
| TP-U 10M | 2″ | 102 | 95 | 145 | 430 | 102 | 60 | 11,2 |
Wilo TP-U Serisi – Ürün Grubu Özeti
Wilo TP-U serisi, kirli su ve foseptik akışkanların basınçlandırılması ve tahliyesi için tasarlanan paslanmaz çelik dalgıç pompalardır. Vorteks çark yapısı kısa lifli partiküller ve katı madde içeren kirlenmiş akışkanlarda kullanıma uygundur.
TP-U 10M Monofaze Kirli Su ve Foseptik İçin Paslanmaz Çelik Dalgıç Pompa modeli için seçim yapılırken tesisatın debi ve basma yüksekliği ihtiyacı, bağlantı ölçüsü, elektrik beslemesi ve işletme koşulları birlikte değerlendirilmelidir. Seriye ait malzeme özellikleri, kontrol işlevleri ve model değerleri yukarıdaki bölümlerde verilmiştir.
