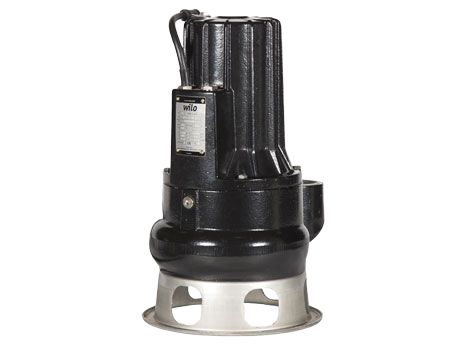

TP-P 20 T Trifaze Kirli Su ve Foseptik Dalgıç Pompası
Wilo TP-P serisi; kirli su ve foseptik içeren akışkanların basınçlandırılması için portatif veya sabit montajla kullanılabilen trifaze dalgıç pompalardır. İki kanallı paslanmaz çelik çark ve döküm gövde yapısı atık su uygulamalarına uygundur.
Malzeme Özellikleri
| Çark | Paslanmaz çelik (AISI304), iki kanallı tip |
| Pompa gövdesi | Döküm (GG25) |
| Mil | Paslanmaz çelik (AISI431) |
| Mekanik salmastra | Widia / SiC |
| Motor gövdesi | Döküm (GG25) |
Teknik Bilgiler
| Maksimum akışkan sıcaklığı | +40 °C |
| Şebeke bağlantısı | 3~400 V, 50 Hz |
| Koruma / yalıtım sınıfı | IP68 / F |
| Maksimum daldırma derinliği | 10 m |
| Katı madde geçirgenliği | 50 mm |
| Minimum daldırma derinliği | 38 cm |
Kullanım Alanları
- Foseptik, katı madde ve kısa lifli partiküller bulunan kirli akışkanların basınçlandırılması
Özellikler ve Ürün Avantajları
- Portatif veya sabit montajlı kirli su dalgıç pompası.
- 38 cm su yüksekliğinde çalışabilme.
Teslimat Kapsamı
- 10 m açık uçlu kablo

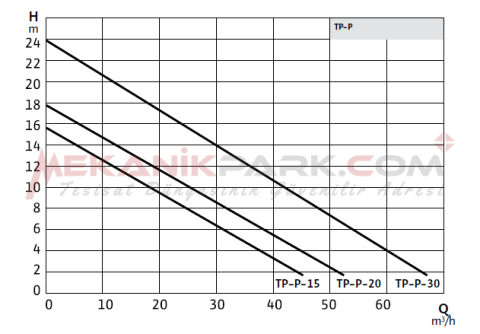

Performans Eğrisi
Seri Modelleri ve Teknik Değerler
| Model | Nominal Güç P2 (kW) | Nominal Güç P2 (HP) | Nominal Akım (A) | Bağlantı Çapı |
|---|---|---|---|---|
| TP-P 15 T | 1,1 | 1,5 | 3,2 | 2½″ |
| TP-P 20 T | 1,5 | 2 | 4,3 | 2½″ |
| TP-P 30 T | 2,2 | 3 | 5,7 | 2½″ |

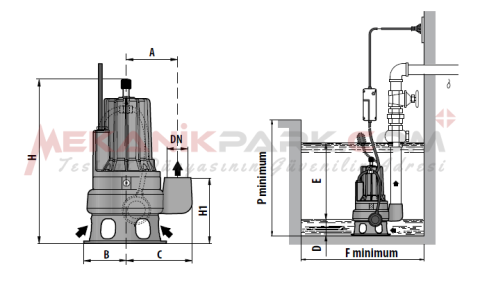

Teknik Çizim ve Ürün Boyutları
Ürün Boyutları
| Model | A (mm) | B (mm) | C (mm) | H (mm) | H1 (mm) | D (mm) | E | P (mm) | F (mm) | Ağırlık (kg) |
|---|---|---|---|---|---|---|---|---|---|---|
| TP-P 15 T | 162 | 135 | 212 | 490 | 188 | 75 | Ayarlanabilir | 800 | 800 | 31,8 |
| TP-P 20 T | 162 | 135 | 212 | 490 | 188 | 75 | Ayarlanabilir | 800 | 800 | 34 |
| TP-P 30 T | 162 | 135 | 212 | 500 | 188 | 75 | Ayarlanabilir | 800 | 800 | 35,8 |
Wilo TP-P Serisi – Ürün Grubu Özeti
Wilo TP-P serisi; kirli su ve foseptik içeren akışkanların basınçlandırılması için portatif veya sabit montajla kullanılabilen trifaze dalgıç pompalardır. İki kanallı paslanmaz çelik çark ve döküm gövde yapısı atık su uygulamalarına uygundur.
TP-P 20 T Trifaze Kirli Su ve Foseptik Dalgıç Pompası modeli için seçim yapılırken tesisatın debi ve basma yüksekliği ihtiyacı, bağlantı ölçüsü, elektrik beslemesi ve işletme koşulları birlikte değerlendirilmelidir. Seriye ait malzeme özellikleri, kontrol işlevleri ve model değerleri yukarıdaki bölümlerde verilmiştir.
