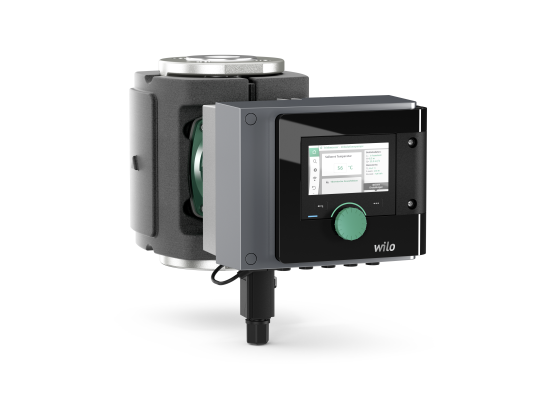

Stratos MAXO-Z 32/0,5-12 PN6/10 Frekans Konvertörlü Resirkülasyon Pompası
Wilo Stratos MAXO-Z; kullanma suyu sirkülasyonu, ısıtma, soğutma ve iklimlendirme sistemlerinde kullanılan, entegre frekans konvertörlü ve EC motorlu akıllı ıslak rotorlu pompa serisidir.
Malzeme Özellikleri
| Çark | Kompozit (PPS – %40 GF) |
| Gövde | Paslanmaz çelik (1.4408) |
| Mil | Paslanmaz çelik (1.4122) |
Teknik Bilgiler
| Akışkan sıcaklığı | −10 / +110 °C |
| Şebeke bağlantısı | 1~230 V, 50 Hz |
| Koruma sınıfı | IP X4D |
| Yalıtım sınıfı | F |
| Maksimum işletme basıncı | 16 bar |
Kullanım Alanları
- Isıtma, soğutma ve iklimlendirme tesisatları
- Kullanma suyu sirkülasyon sistemleri
Özellikler ve Ürün Avantajları
- T-const. işleviyle içme suyu hijyeni ve enerji verimliliği.
- Termik dezenfeksiyon algılaması.
- Enerji verimliliği indeksi ≤0,18; model bazındaki değerler teknik tabloda verilmiştir.
- Rakor veya flanş bağlantılı, akıllı ve ıslak rotorlu sirkülasyon pompası; entegre frekans konvertörü, EC motor ve elektronik güç uyarlaması.
- Setup Guide ve yeşil düğme teknolojisi ile sezgisel kullanım.
- Dynamic Adapt plus, Multi-Flow Adaptation, T-const., ΔT, Δp-c, Δp-v, sabit debi ve PID ayar işlevleri.
- Hedef değerin uzaktan ayarı; kullanıcı tanımlı PID işletiminde sıcaklık, fark basıncı veya serbest sensör girişleri.
- 0–10 V, 2–10 V, 0–20 mA, 4–20 mA ve PT1000 sinyal tipleri.
- SSM, SBM, 2 dijital giriş, 2 analog giriş ve Wilo-Net bağlantısı.
- Bina otomasyonu için Wilo CIF modülü soketi; opsiyonel Modbus RTU ve BACnet MS/TP modülleri.
- Wilo-Connector ile kolay kurulum ve ihtiyaca göre optimize edilmiş güç uyarlaması.
- Sıfır akışta otomatik devre dışı bırakma, otomatik blokaj açma ve soft start.
- Otomatik hata giderme ve yeniden çalışma; otomatik veya manuel ısıtma/soğutma geçişi.
- Entegre trip elektroniğiyle tam motor koruması ve kuru çalışma algılaması.
- Telefon veya tablet ile kablosuz veri alışverişi ve uzaktan kumanda için Bluetooth arayüzü.
- Ayar asistanlı tam grafik ekran, ısı yalıtım ceketi, kablo bağlantıları ve klemensler.
Teslimat Kapsamı
- Pompa
- Optimize edilmiş Wilo-Connector
- 2 adet M16 × 1,5 kablo bağlantısı
- Rakorlu bağlantıda contalar
- Isı yalıtımı
- Montaj ve kullanma kılavuzu

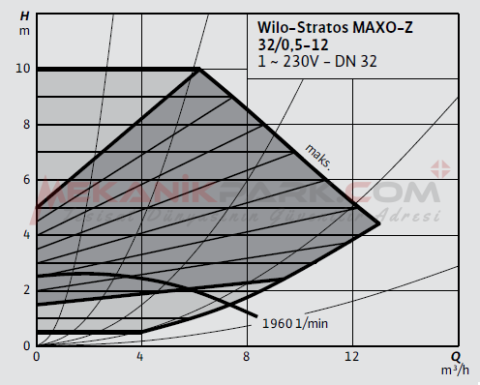

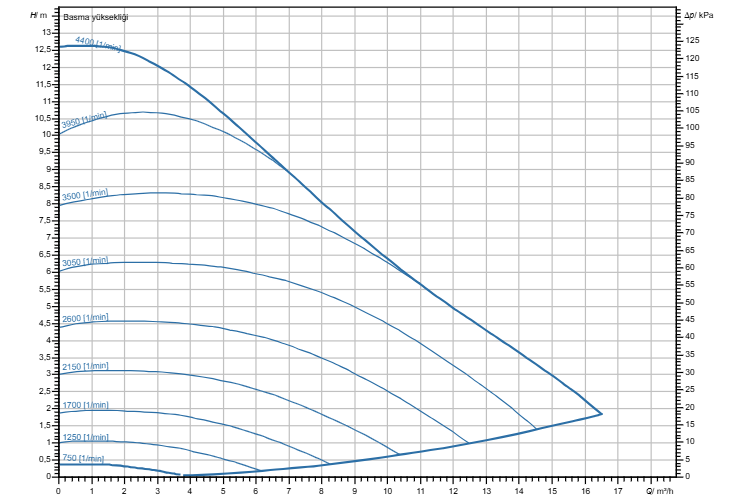

Performans Eğrisi
Seri Modelleri ve Teknik Değerler
| Model | EEI | Motor Gücü (W) | Flanş Arası Mesafe (mm) | Bağlantı Çapı | Ürün Kodu |
|---|---|---|---|---|---|
| Stratos MAXO-Z 25/0,5-6 PN10 | ≤0,19 | 130 | 180 | G1″ | 2164666 |
| Stratos MAXO-Z 25/0,5-8 PN10 | ≤0,19 | 160 | 180 | G1″ | 2164667 |
| Stratos MAXO-Z 25/0,5-12 PN10 | ≤0,19 | 316 | 180 | G1″ | 2164668 |
| Stratos MAXO-Z 30/0,5-6 PN10 | ≤0,19 | 130 | 180 | G1¼″ | 2164669 |
| Stratos MAXO-Z 30/0,5-8 PN10 | ≤0,19 | 160 | 180 | G1¼″ | 2164670 |
| Stratos MAXO-Z 30/0,5-12 PN10 | ≤0,19 | 316 | 180 | G1¼″ | 2164671 |
| Stratos MAXO-Z 32/0,5-8 PN6/10 | ≤0,19 | 160 | 220 | DN32 | 2164672 |
| Stratos MAXO-Z 32/0,5-12 PN6/10 | ≤0,19 | 320 | 220 | DN32 | 2164673 |
| Stratos MAXO-Z 40/0,5-8 PN6/10 | ≤0,19 | 280 | 220 | DN40 | 2164674 |
| Stratos MAXO-Z 40/0,5-12 PN6/10 | ≤0,18 | 505 | 250 | DN40 | 2164675 |
| Stratos MAXO-Z 50/0,5-9 PN6/10 | ≤0,18 | 514 | 240 | DN50 | 2164676 |
| Stratos MAXO-Z 65/0,5-12 PN6/10* | ≤0,17 | 818 | 340 | DN65 | 2164677 |
Dişli modeller için rakor bağlantı seti ayrıca sipariş edilmelidir.

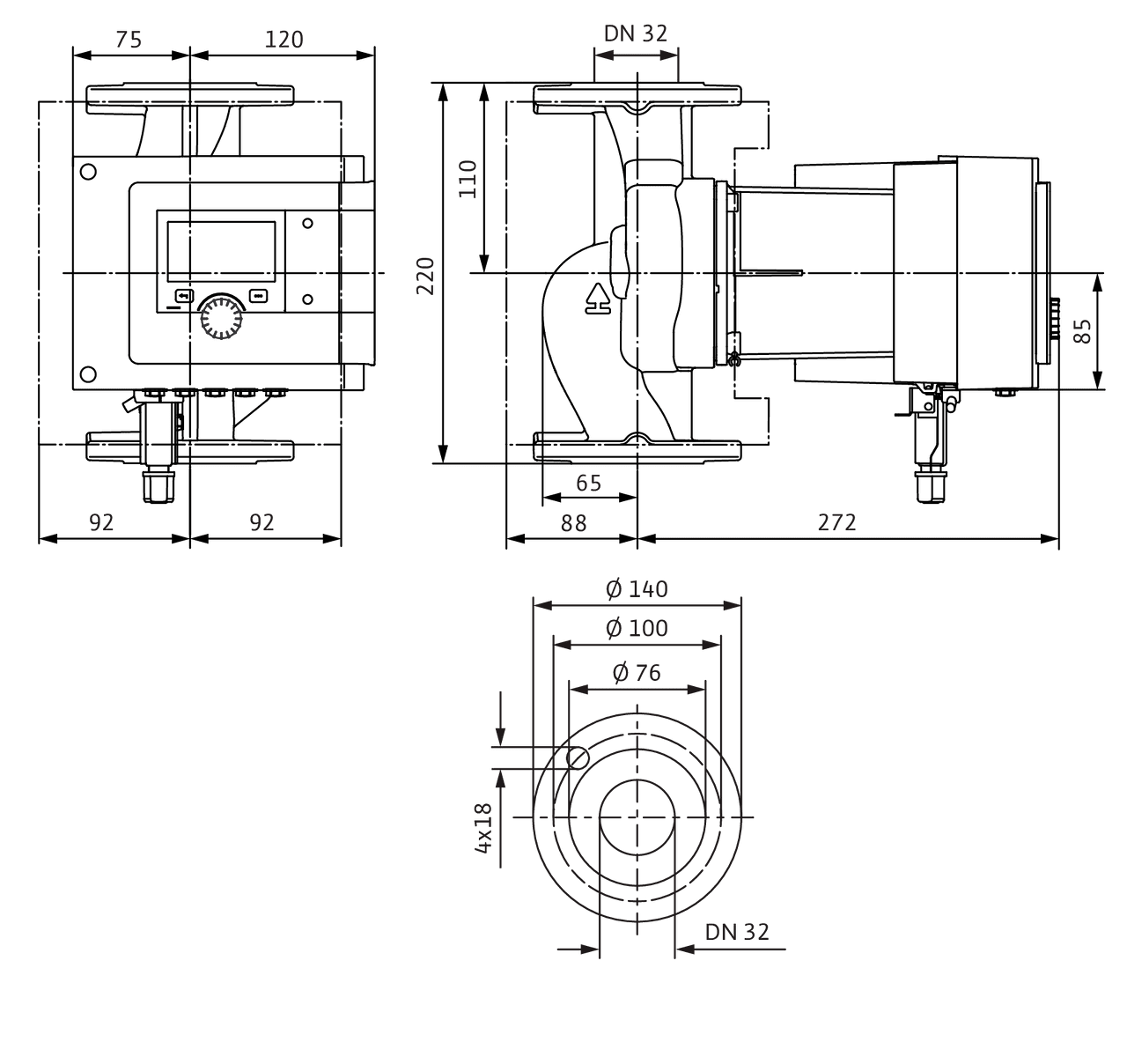

Teknik Çizim ve Ürün Boyutları
Wilo Stratos MAXO-Z Serisi – Ürün Grubu Özeti
Wilo Stratos MAXO-Z; kullanma suyu sirkülasyonu, ısıtma, soğutma ve iklimlendirme sistemlerinde kullanılan, entegre frekans konvertörlü ve EC motorlu akıllı ıslak rotorlu pompa serisidir.
Stratos MAXO-Z 32/0,5-12 PN6/10 Frekans Konvertörlü Resirkülasyon Pompası modeli için seçim yapılırken tesisatın debi ve basma yüksekliği ihtiyacı, bağlantı ölçüsü, elektrik beslemesi ve işletme koşulları birlikte değerlendirilmelidir. Seriye ait malzeme özellikleri, kontrol işlevleri ve model değerleri yukarıdaki bölümlerde verilmiştir.
