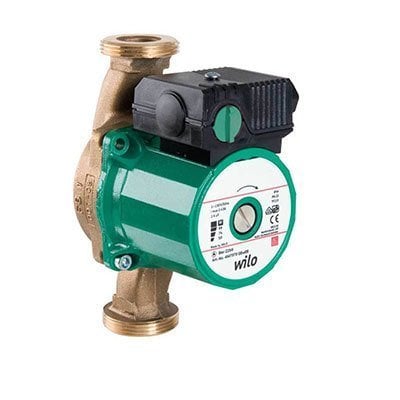

Star-Z 20/7 M Kullanma Suyu Sirkülasyon Pompası
Wilo Star-Z serisi, kullanma sıcak suyu devrelerinde sirkülasyon sağlamak üzere tasarlanan, rakor bağlantılı ıslak rotorlu pompalardan oluşur. Seride gövde ve mil malzemeleri ile hız ve kontrol işlevleri model tipine göre değişir.
Malzeme Özellikleri
| Çark | Kompozit (PPO) |
| Gövde | Star-Z 20/25: bronz; Star-Z 15: pirinç |
| Mil | Star-Z 15: paslanmaz çelik; Star-Z 20/25: oksit seramik |
Teknik Bilgiler
| Akışkan sıcaklığı | +2 / +65 °C |
| Şebeke bağlantısı | 1~230 V, 50 Hz; Star-Z 25/2 için 3~400 V, 50 Hz |
| Koruma sınıfı | IP44; Star-Z 15 TT: IP42 |
| Maksimum çalışma basıncı | 10 bar |
Kullanım Alanları
- Kullanma sıcak suyu sirkülasyon sistemleri
- Isıtma, soğutma ve iklimlendirme tesisatları
- Endüstriyel sirkülasyon devreleri
Özellikler ve Ürün Avantajları
- Islak rotorlu ve rakor bağlantılı kullanma suyu sirkülasyon pompası.
- Star-Z …-3 modellerinde seçilebilir üç hız kademesi; diğer modellerde sabit hız.
- Kolay elektrik bağlantılı alternatif akım motoru.
- Motor blokaj akımına karşı dayanıklıdır.
- Akışkanla temas eden plastik parçalar KTW onayına sahiptir.
- Star-Z 20 ve Star-Z 25 modellerinde iki taraftan kablo giriş imkânı.
- Star-Z 15 TT modelinde sembolik LC ekran, kırmızı buton teknolojisi, entegre zamanlayıcı ve sıcaklık kontrolü.
- Star-Z 15 TT, kazan tarafındaki termal lejyonella önleme kontrolünü destekler ve algılar.
- Star-Z 15 TT modelinde emiş tarafında bilyalı kapatma vanası, basma tarafında geri tepme önleme vanası ve standart ısı izolasyon gömleği.

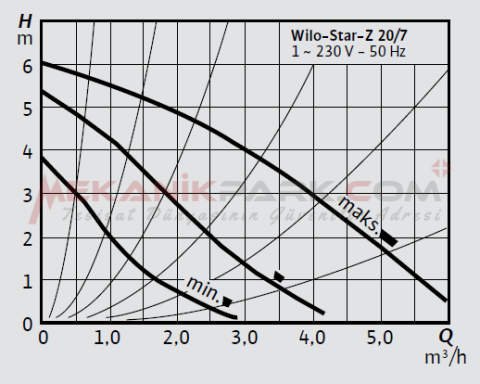

Performans Eğrisi
Seri Modelleri ve Teknik Değerler
| Model | Bağlantı Çapı | Maksimum Çalışma Basıncı | Flanş Arası Mesafe (mm) | Ürün Kodu |
|---|---|---|---|---|
| Star-Z 20/1 M | ½″ | PN10 | 140 | 4028111 |
| Star-Z 20/4 M | ½″ | PN10 | 150 | 4081193 |
| Star-Z 20/5 M | ½″ | PN10 | 150 | 4081198 |
| Star-Z 20/7 M | ½″ | PN10 | 150 | 4081203 |
| Star-Z 25/2 M | 1″ | PN10 | 180 | 4029062 |
| Star-Z 25/6 M | 1″ | PN10 | 180 | 4047573 |
Zaman şalteri olarak SK601N kullanılmalıdır. Star-Z 20/1 ve Star-Z 25/2 modelleri için S1R-h zaman modülü kullanılmalıdır. Star-Z pompalarla rakor seti verilmelidir.
Wilo Star-Z Serisi – Ürün Grubu Özeti
Wilo Star-Z serisi, kullanma sıcak suyu devrelerinde sirkülasyon sağlamak üzere tasarlanan, rakor bağlantılı ıslak rotorlu pompalardan oluşur. Seride gövde ve mil malzemeleri ile hız ve kontrol işlevleri model tipine göre değişir.
Star-Z 20/7 M Kullanma Suyu Sirkülasyon Pompası modeli için seçim yapılırken tesisatın debi ve basma yüksekliği ihtiyacı, bağlantı ölçüsü, elektrik beslemesi ve işletme koşulları birlikte değerlendirilmelidir. Seriye ait malzeme özellikleri, kontrol işlevleri ve model değerleri yukarıdaki bölümlerde verilmiştir.
