AKILLI KOMPAKT FREKANS KONVERTÖRLÜ HİDROFOR

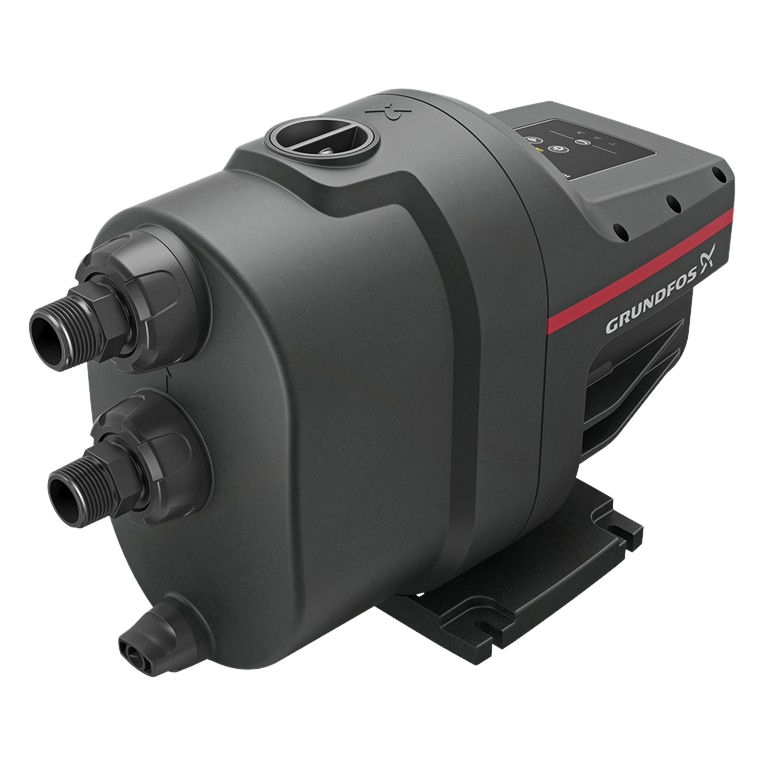

Grundfos SCALA2 3-45 Akıllı Kompakt Frekans Konvertörlü Hidrofor
Grundfos SCALA2 3-45, konut uygulamalarında su basınçlandırma ihtiyaçları için geliştirilmiş, tamamen entegre, kendinden emişli ve kompakt bir su basınçlandırma sistemidir.
Entegre değişken devirli tahrik sayesinde su ihtiyacını algılayarak pompa performansını talebe göre otomatik olarak ayarlar ve kullanım noktalarında dengeli su basıncı sağlanmasına yardımcı olur.
SCALA2 ile Dengeli Su Basıncı
Grundfos SCALA2; akıllı kontrolör, entegre değişken devirli tahrik, basınç tankı, sensörler ve giriş-çıkış vanalarını kompakt bir gövde içerisinde bir araya getirir.
Entegre hız kontrolü sayesinde su ihtiyacındaki değişimleri algılayarak pompa performansını otomatik şekilde ayarlar.
SCALA2 Öne Çıkan Özellikleri
Hidrolik ve Elektriksel Özellikler
Hidrolik Performans
| Nominal Debi | 3 m³/h |
| Maksimum Debi | 4,6 m³/h |
| Nominal Basma Yüksekliği | 27 m |
| Maksimum Basma Yüksekliği | 45 m |
| Giriş / Çıkış | R 1" |
| Basınç Sınıfı | PN10 |
Elektriksel Yapı
| Besleme | 1 × 200-240 V |
| Frekans | 50 / 60 Hz |
| Güç Girişi P1 | 550 W |
| Nominal Güç P2 | 0,45 kW |
| Maks. Pompa Hızı | 5200 rpm |
| Koruma Sınıfı | IPX4D |
| Yalıtım Sınıfı | F |

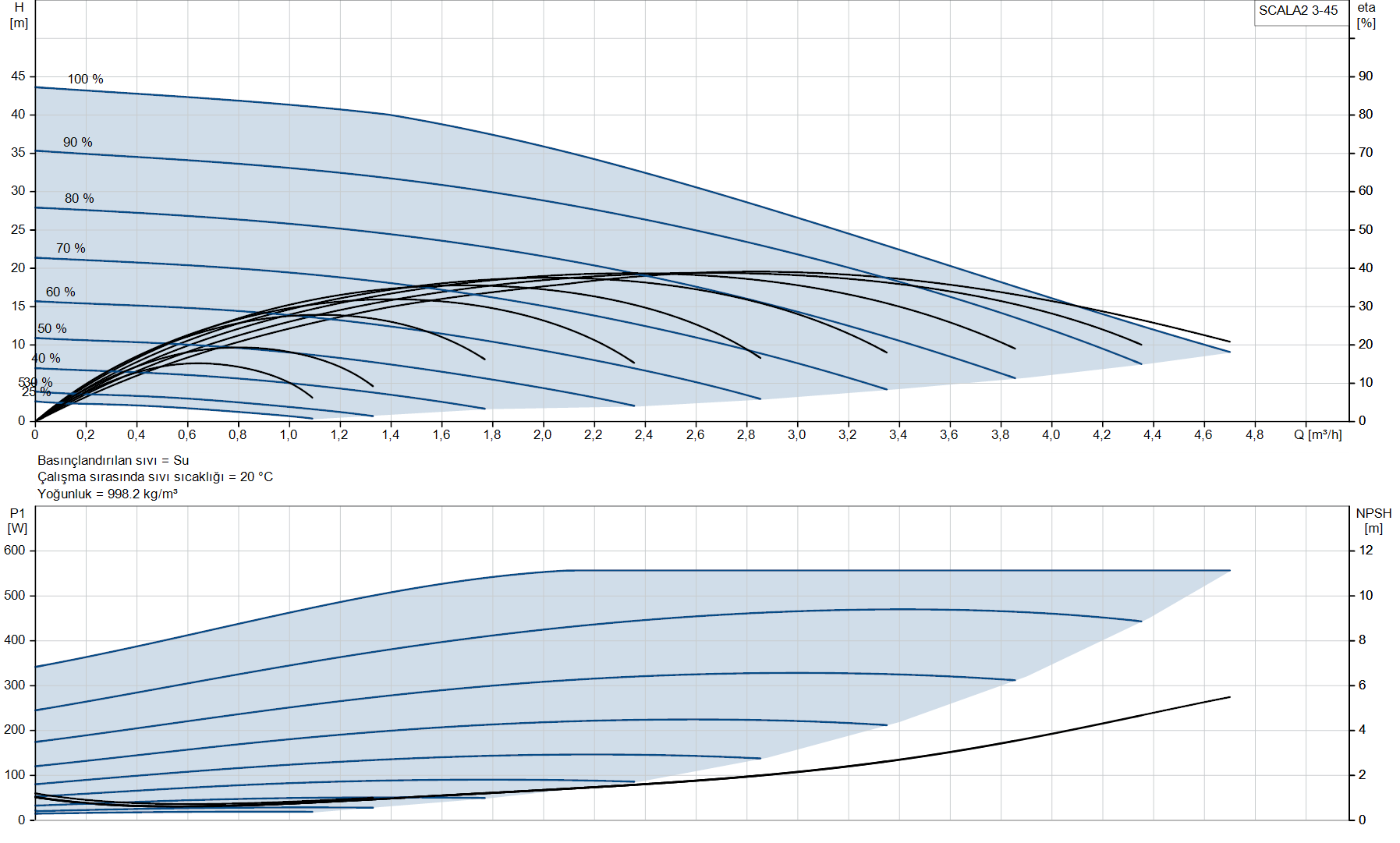

SCALA2 3-45 Hidrolik Performans Eğrisi
SCALA2 3-45 seçiminde ihtiyaç duyulan debi ve basma yüksekliği birlikte değerlendirilerek çalışma noktası performans eğrisi üzerinden kontrol edilmelidir.
Teknik Özellikler
| Teknik Özellik | SCALA2 3-45 |
|---|---|
| Ürün Numarası | 93013252 |
| EAN | 5715122954975 |
| Model | 2 |
| Nominal Debi | 3 m³/h |
| Maksimum Debi | 4,6 m³/h |
| Nominal Basma Yüksekliği | 27 m |
| Maksimum Basma Yüksekliği | 45 m |
| Maksimum Pompa Hızı | 5200 rpm |
| Onaylar | CE, VDE, MORO, UKCA, KC, SEPRO, AAA |
| İçme Suyu Onayları | KIWA, WRAS, ACS |
| Eğri Toleransı | ISO9906:2012 3B |
| Pompa Gövdesi | Composite |
| Gövde Malzemesi | NORYL FE1630PW PPE+PS-GS30 |
| Çark | Composite |
| Çark Malzemesi | NORYL FE1630PW PPE+PS-GS30 |
| Şamandıra | CER/CAR EPDM |
| Ortam Sıcaklığı | 0 ... 55 °C |
| Maksimum Çalışma Basıncı | 10 bar |
| Maksimum Giriş Basıncı | 6 bar |
| Boru Bağlantı Standardı | EN 10226-1 |
| Giriş Bağlantısı | R 1" |
| Çıkış Bağlantısı | R 1" |
| Basınç Sınıfı | PN10 |
| Pompalanan Sıvı | Su |
| Sıvı Sıcaklığı | 0 ... 45 °C |
| Seçilen Sıvı Sıcaklığı | 20 °C |
| Yoğunluk | 998,2 kg/m³ |
| Güç Girişi P1 | 550 W |
| Nominal Güç P2 | 0,45 kW |
| Frekans | 50 / 60 Hz |
| Nominal Voltaj | 1 × 200-240 V |
| Akım Verisi | 0,01 A / 2,8 A |
| Koruma Sınıfı | IPX4D |
| Yalıtım Sınıfı | F |
| Güç Kablosu | 1,5 m |
| Güç Prizi | Schuko Plug |
| Konektör Tipi | Type E/F (CEE7/7) |
| Net Ağırlık | 9,8 kg |
| Brüt Ağırlık | 12,1 kg |
| Sevkiyat Hacmi | 0,043 m³ |
| Satış Bölgesi | Europe |
| Depolama Sıcaklığı | -40 ... +70 °C |
| Menşei | RS |
SCALA2 3-45 Teknik Ölçü Çizimi
SCALA2 3-45'in kompakt gövde yapısı, bağlantı konumları ve montaj ölçüleri aşağıdaki teknik çizimde gösterilmektedir.
Boyut ve Bağlantı Bilgileri
| Model | Uzunluk | Genişlik | Yükseklik | Giriş / Çıkış | Basınç Sınıfı |
|---|---|---|---|---|---|
| SCALA2 3-45 | 466 mm | 202 mm | 316 mm | R 1" | PN10 |
Değişken Devir, Dengeli Basınç ve Pompa Koruması
Montaj ve Kullanımda Dikkat Edilecek Hususlar
- Giriş ve çıkış bağlantıları R 1", bağlantı basınç sınıfı PN10'dur.
- Maksimum çalışma basıncı 10 bar, maksimum izin verilen giriş basıncı 6 bar'dır.
- Pompalanan sıvı su olup sıvı sıcaklık aralığı 0 ... 45 °C'dir.
- İzin verilen ortam sıcaklığı 0 ... 55 °C'dir.
- Elektrik beslemesi 1 × 200-240 V / 50-60 Hz'dir.
- Kendinden emiş özelliğinin kullanılacağı uygulamalarda pompa çalıştırılmadan önce uygun şekilde hazırlanmalıdır.
- Doğru hidrofor seçiminde maksimum debi veya maksimum basınç tek başına yeterli değildir. Bina yüksekliği, tesisat kayıpları, giriş suyu basıncı, ihtiyaç duyulan debi ve aynı anda kullanılacak su tüketim noktaları birlikte değerlendirilmelidir.
Grundfos SCALA2 3-45 Akıllı Kompakt Frekans Konvertörlü Hidrofor
Grundfos SCALA2 3-45 akıllı kompakt frekans konvertörlü hidrofor, konutlarda su basınçlandırma uygulamaları için geliştirilmiş, kendinden emişli, değişken devirli ve tamamen entegre kompakt bir su basınçlandırma sistemidir.
SCALA2 3-45'in nominal debisi 3 m³/h, maksimum debisi 4,6 m³/h, nominal basma yüksekliği 27 metre ve maksimum basma yüksekliği 45 metre'dir. Maksimum pompa hızı 5200 rpm'dir.
Entegre frekans konvertörü ve değişken devir teknolojisi sayesinde SCALA2, su tüketimindeki değişikliklere göre pompa performansını otomatik olarak ayarlayarak kullanım noktalarında dengeli su basıncı elde edilmesine yardımcı olur.
Pompanın giriş ve çıkış bağlantıları R 1", bağlantı basınç sınıfı PN10, maksimum çalışma basıncı 10 bar ve maksimum izin verilen giriş basıncı 6 bar'dır.
1 × 200-240 V / 50-60 Hz elektrik beslemesine sahip SCALA2 3-45'in güç girişi 550 W, nominal motor gücü 0,45 kW, koruma sınıfı IPX4D ve yalıtım sınıfı F'dir.
SCALA2; akıllı kontrolör, entegre değişken devirli tahrik, basınç tankı, sensörler ve giriş-çıkış vanalarını kompakt bir gövde içerisinde bir araya getirir. Kuru çalışma, su kesintisi, aşırı sıcaklık, pompa sıkışması ve motor aşırı yük koruma fonksiyonları güvenli çalışmaya yardımcı olur.
Tipik kullanımda 44 dB(A), tam yükte maksimum 53 dB(A) gürültü seviyesine sahip SCALA2, kompakt yapısı ile konut tipi su basınçlandırma uygulamalarında yüksek kullanım konforu sunar.
