AKILLI KOMPAKT HİDROFOR

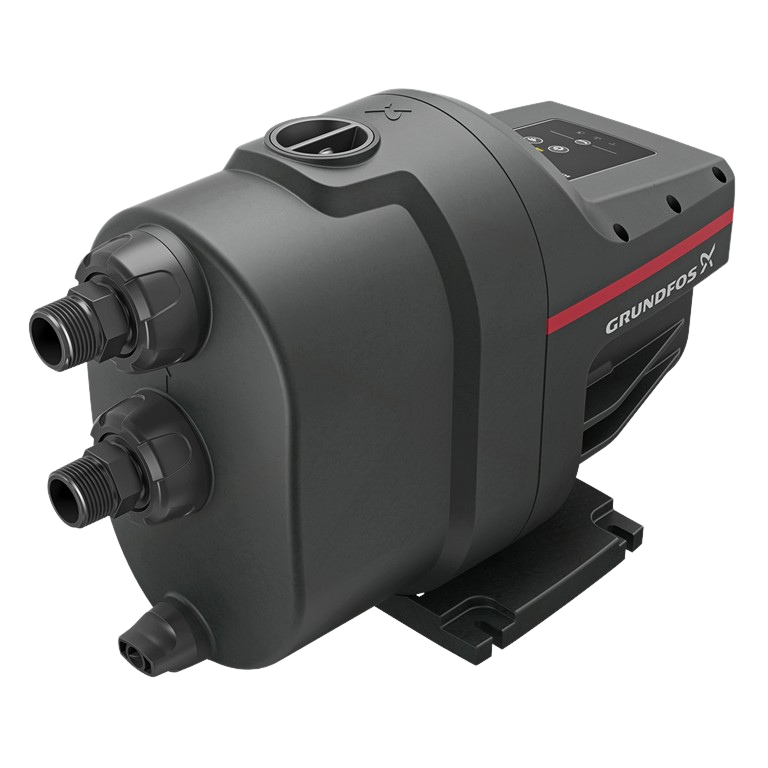

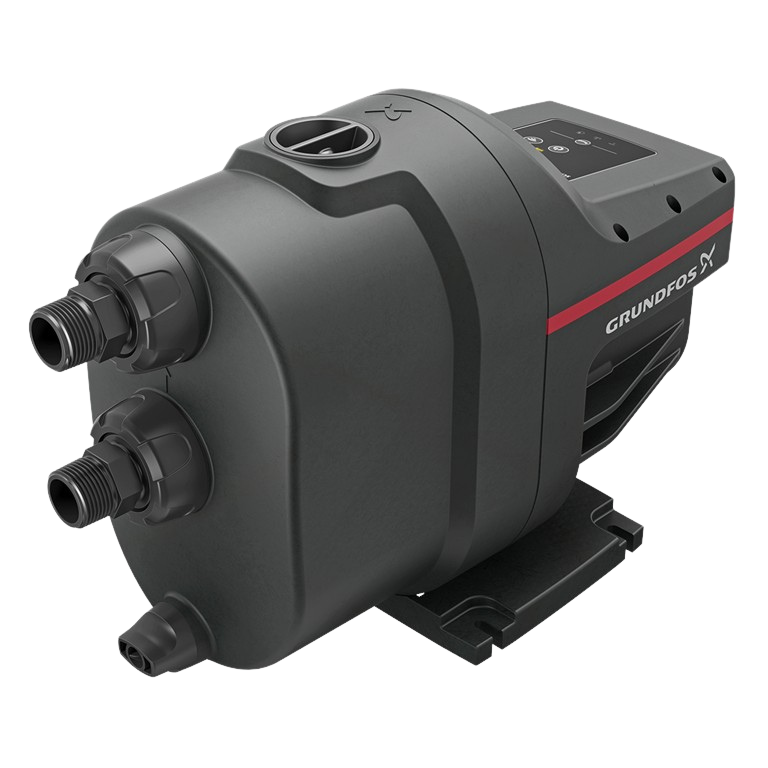

Grundfos SCALA1 3-45 Akıllı Kompakt Hidrofor
Grundfos SCALA1 3-45; evsel su basınçlandırma uygulamaları için geliştirilmiş, kendinden emişli, çok kademeli ve tamamen entegre kompakt bir hidrofor sistemidir.
Dahili Bluetooth bağlantısı sayesinde Grundfos GO ile iletişim kurabilir. Kuru çalışma, döngü ve maksimum çalışma süresi korumaları ile güvenli ve pratik bir su basınçlandırma çözümü sunar.
SCALA1 ile Akıllı Su Basınçlandırma
Grundfos SCALA1, bir hidrofor pompanın temel özelliklerini kompakt kompozit gövde içerisinde bir araya getiren kendinden emişli, çok kademeli bir pompadır.
Kendinden emişli yapısı sayesinde pompanın bulunduğu seviyenin altındaki su kaynaklarından su transfer edebilir. Pompa suyla doldurulduğunda 8 metre derinlikten 5 dakikadan daha kısa sürede su taşıyabilir.
SCALA1 Akıllı Özellikleri
Hidrolik ve Elektriksel Özellikler
Hidrolik Yapı
| Nominal Debi | 3 m³/h |
| Nominal Basma Yüksekliği | 29,2 m |
| Maksimum Basma Yüksekliği | 44 m |
| Başlatma Basıncı | 2,2 bar |
| Giriş / Çıkış | R 1" |
| Basınç Sınıfı | PN8 |
Elektriksel Yapı
| Besleme | 1 × 230 V |
| Frekans | 50 Hz |
| P1 Maksimum | 900 W |
| Nominal Güç P2 | 0,58 kW |
| Akım Verisi | 3,85 A |
| Koruma Sınıfı | IPX4D |
| Yalıtım Sınıfı | F |

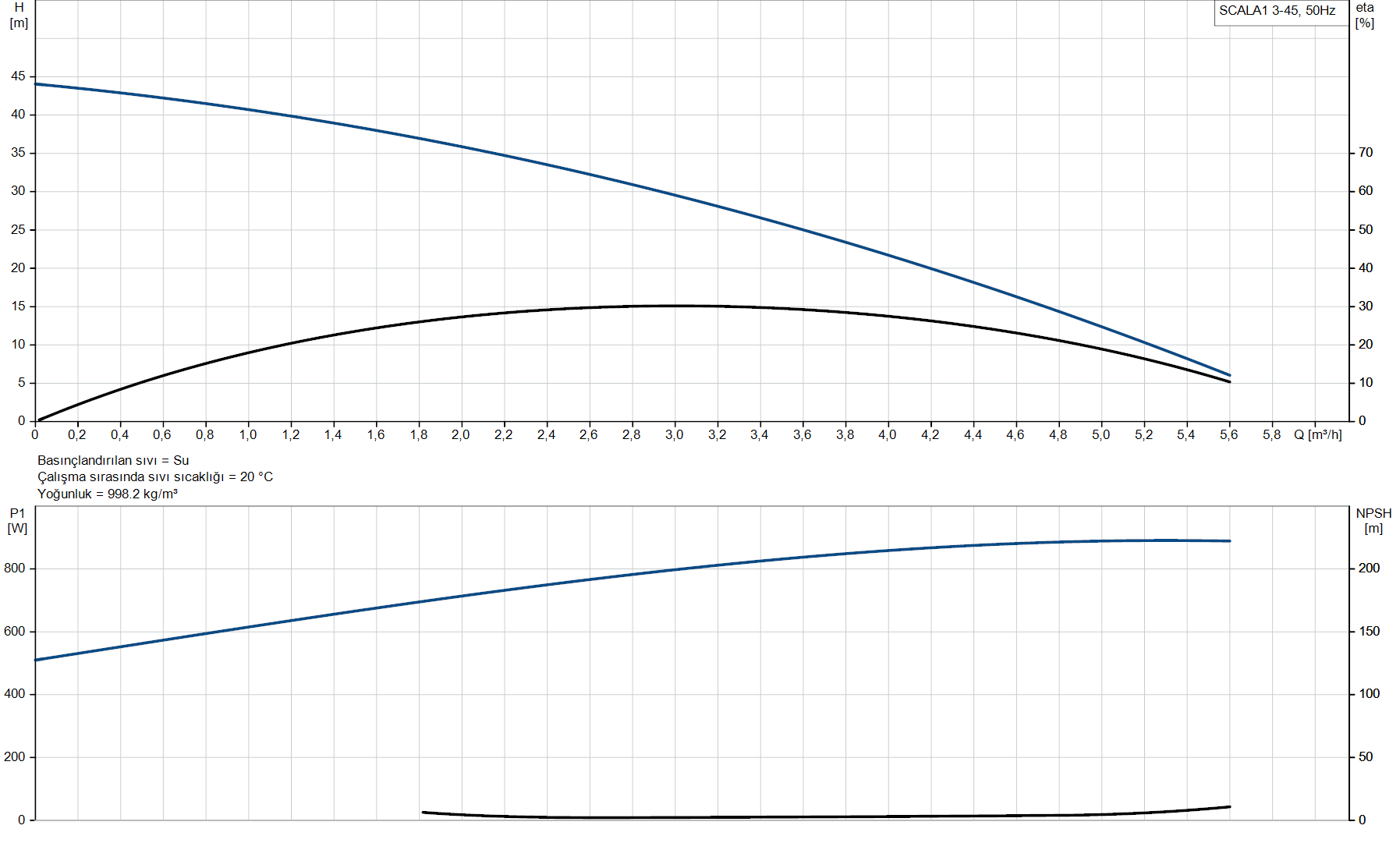

SCALA1 3-45 Performans Eğrisi
SCALA1 3-45 modelinin debi, basma yüksekliği, verim ve giriş gücü ilişkisi aşağıdaki hidrolik performans eğrisinde gösterilmektedir.
Teknik Özellikler
| Teknik Özellik | SCALA1 3-45 |
|---|---|
| Ürün Numarası | 99530405 |
| EAN | 5713830591598 |
| Model | A |
| Nominal Debi | 3 m³/h |
| Nominal Basma Yüksekliği | 29,2 m |
| Maksimum Basma Yüksekliği | 44 m |
| Başlatma Basıncı | 2,2 bar |
| Salmastra Tipi | BVBP |
| Onaylar | CE, MORO, SEPRO, AAA |
| İçme Suyu Onayları | WRAS, ACS |
| Eğri Toleransı | ISO9906:2012 3B |
| Pompa Gövdesi | Composite |
| Çark | Composite |
| Ortam Sıcaklığı | 0 ... 55 °C |
| Maksimum Çalışma Basıncı | 8 bar |
| Maksimum İzin Verilen Giriş Basıncı | 3 bar |
| Giriş Bağlantısı | R 1" |
| Çıkış Bağlantısı | R 1" |
| Bağlantı Basınç Sınıfı | PN8 |
| Pompalanan Sıvı | Su |
| Sıvı Sıcaklığı | 0 ... 45 °C |
| Seçilen Sıvı Sıcaklığı | 20 °C |
| Yoğunluk | 998,2 kg/m³ |
| P1 Maksimum | 900 W |
| Nominal Güç P2 | 0,58 kW |
| Frekans | 50 Hz |
| Nominal Voltaj | 1 × 230 V |
| Akım Verisi | 3,85 A |
| Koruma Sınıfı | IPX4D |
| Yalıtım Sınıfı | F |
| Güç Kablosu | 1,5 m |
| Güç Prizi | Type E/F (CEE7/7) - Schuko Plug |
| Net Ağırlık | 12 kg |
| Brüt Ağırlık | 14 kg |
| Sevkiyat Hacmi | 0,046 m³ |
| Depolama Sıcaklığı | -40 ... +70 °C |
| Menşei | HU |
SCALA1 3-45 Teknik Ölçü Çizimi
SCALA1 3-45'in kompakt gövde yapısı, giriş ve çıkış bağlantılarının konumu ile montaj ölçüleri aşağıdaki teknik çizimde gösterilmektedir.
Boyut ve Bağlantı Bilgileri
| Model | Uzunluk | Genişlik | Yükseklik | Giriş / Çıkış |
|---|---|---|---|---|
| SCALA1 3-45 | 466 mm | 202 mm | 316 mm | R 1" |
Bluetooth, Grundfos GO ve Twin Sistem
Montaj ve Kullanımda Dikkat Edilecek Hususlar
- Pompanın giriş ve çıkış bağlantıları R 1"'dir.
- Maksimum çalışma basıncı 8 bar, maksimum izin verilen giriş basıncı ise 3 bar'dır.
- Başlatma basıncı 2,2 bar'dır.
- Pompalanan suyun sıcaklığı 0 °C ile +45 °C aralığında olmalıdır.
- İzin verilen ortam sıcaklığı 0 °C ile +55 °C arasındadır.
- Elektrik beslemesi 1 × 230 V / 50 Hz'dir.
- Kendinden emiş özelliğinin doğru çalışması için ilk çalıştırma öncesinde pompanın uygun şekilde suyla doldurulması gerekir.
- Pompanın temiz tutulması, çek valflerin kontrol edilmesi ve tahliye deliklerinin tozdan arındırılması önerilir.
- Doğru hidrofor seçimi için ihtiyaç duyulan debi, basma yüksekliği, bina yüksekliği, tesisat kayıpları, giriş suyu basıncı ve aynı anda kullanılabilecek su tüketim noktaları birlikte değerlendirilmelidir.
Grundfos SCALA1 3-45 Akıllı Kompakt Hidrofor
Grundfos SCALA1 3-45 akıllı kompakt hidrofor, evsel su basınçlandırma uygulamaları için geliştirilmiş, kendinden emişli, çok kademeli ve tamamen entegre kompakt bir hidrofor sistemidir.
SCALA1 3-45'in nominal debisi 3 m³/h, nominal basma yüksekliği 29,2 metre ve maksimum basma yüksekliği 44 metre'dir. Pompanın başlatma basıncı 2,2 bar, giriş ve çıkış bağlantıları R 1" ve bağlantı basınç sınıfı PN8'dir.
Maksimum çalışma basıncı 8 bar, maksimum izin verilen giriş basıncı ise 3 bar'dır. Pompalanan su için izin verilen sıcaklık aralığı 0 °C ile +45 °C arasındadır.
1 × 230 V / 50 Hz elektrik beslemesine sahip SCALA1 3-45'in maksimum giriş gücü 900 W, nominal motor gücü 0,58 kW ve akım verisi 3,85 A'dır. Koruma sınıfı IPX4D, yalıtım sınıfı ise F'dir.
Dahili Bluetooth bağlantısı ve Grundfos GO desteği sayesinde pompanın çalışma durumunun izlenmesi ve gelişmiş çalışma ayarlarının özelleştirilmesi mümkündür. Kuru çalışma koruması, döngü koruması, maksimum çalışma süresi koruması ve dahili motor koruması güvenli çalışma özelliklerini destekler.
İki SCALA1 pompanın birlikte kullanılmasıyla asıl/yedek veya asıl/yardımcı çalışma düzenine sahip Twin hidrofor sistemi oluşturulabilir. Bu özellik daha yüksek debi ihtiyacı bulunan veya yedekli çalışma istenen uygulamalarda avantaj sağlar.
