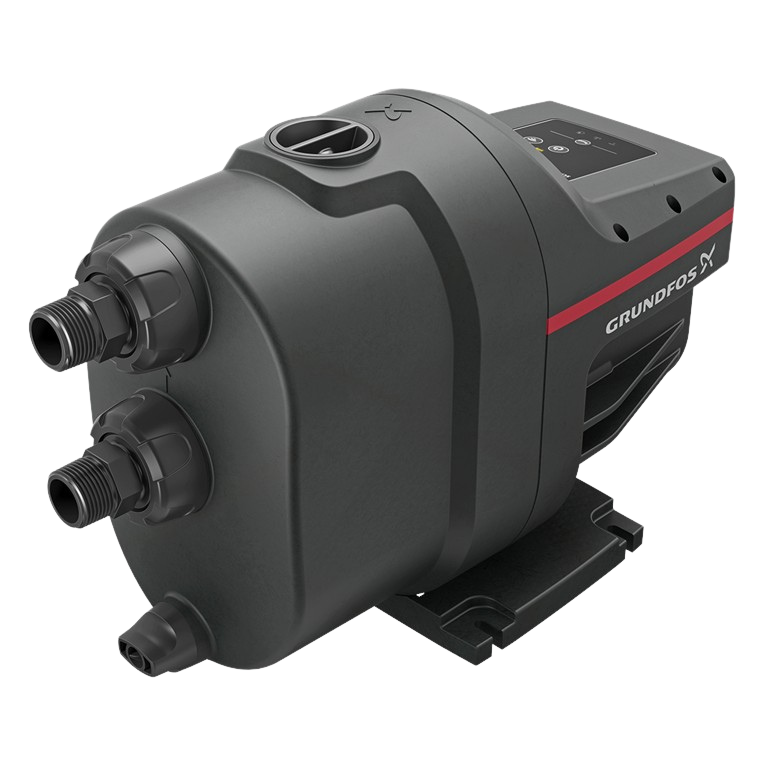

Grundfos SCALA1 3-35 Akıllı Kompakt Hidrofor
Grundfos SCALA1 3-35; evsel su basınçlandırma uygulamaları için geliştirilmiş, kendinden emişli, çok kademeli ve tamamen entegre kompakt bir hidrofor sistemidir.
Dahili Bluetooth bağlantısı sayesinde Grundfos GO ile iletişim kurabilir. Kuru çalışma, döngü ve maksimum çalışma süresi korumalarıyla güvenli ve pratik bir su basınçlandırma çözümü sunar.
SCALA1 ile Akıllı Su Basınçlandırma
Grundfos SCALA1, bir hidrofor pompanın temel özelliklerini kompakt kompozit gövde içerisinde bir araya getiren kendinden emişli, çok kademeli bir pompadır.
Kendinden emiş özelliği sayesinde pompanın bulunduğu seviyenin altındaki su kaynaklarından su transferi yapabilir. Su ile doldurulduktan sonra 8 metre derinlikten 5 dakikadan daha kısa sürede su taşıyabilir.
SCALA1 Akıllı Özellikleri
Hidrolik ve Elektriksel Özellikler
Hidrolik Yapı
| Nominal Debi | 3 m³/h |
| Nominal Basma Yüksekliği | 25 m |
| Maks. Basma Yüksekliği | 36 m |
| Başlatma Basıncı | 1,5 bar |
| Giriş / Çıkış | R 1" |
| Basınç Sınıfı | PN8 |
Elektriksel Yapı
| Besleme | 1 × 230 V |
| Frekans | 50 Hz |
| P1 Maksimum | 750 W |
| Nominal Güç P2 | 0,45 kW |
| Akım Verisi | 3,25 A |
| Koruma Sınıfı | IPX4D |
| Yalıtım Sınıfı | F |

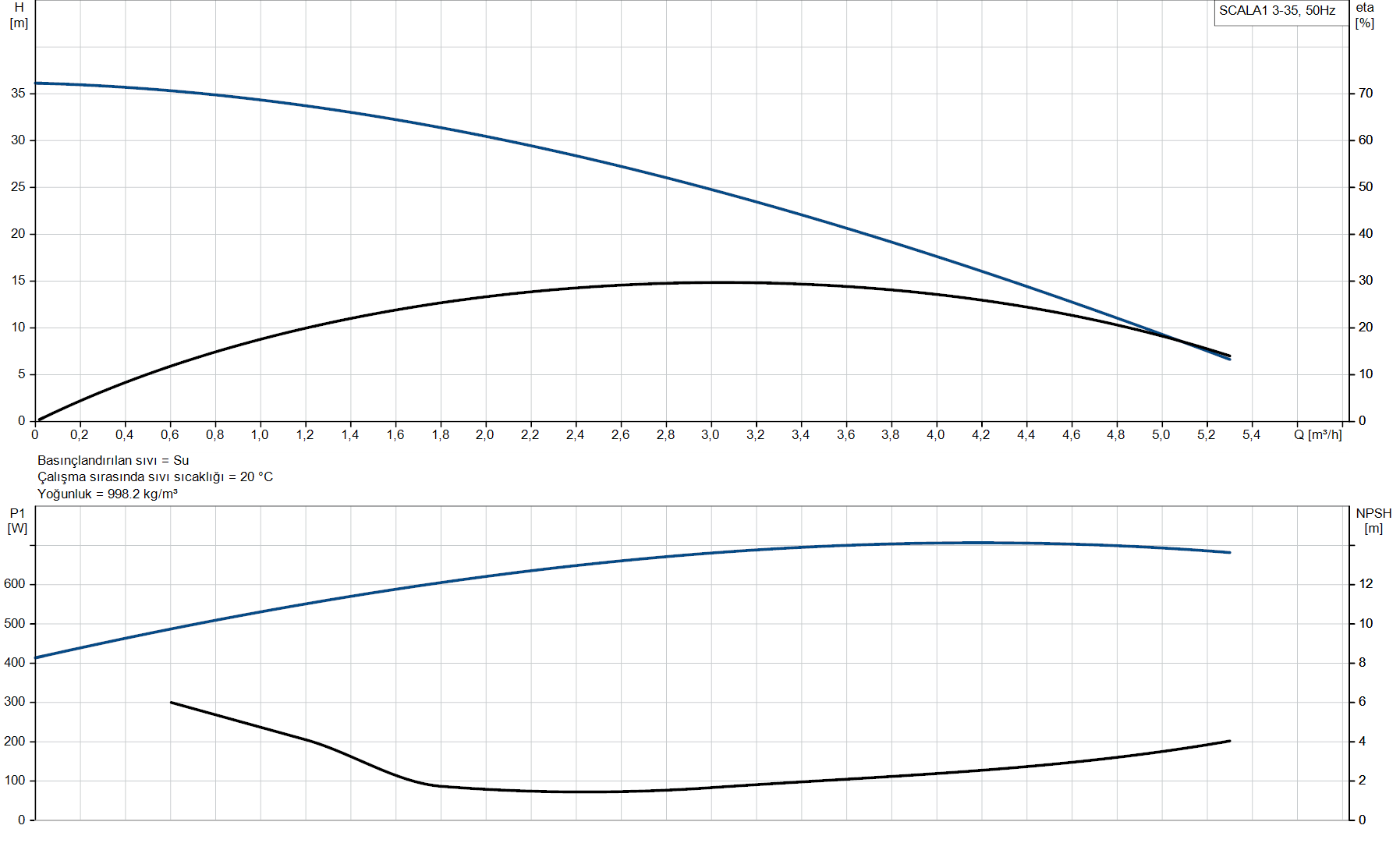

SCALA1 3-35 Performans Eğrisi
SCALA1 3-35 modelinin debi, basma yüksekliği ve giriş gücü ilişkisi aşağıdaki hidrolik performans eğrisinde gösterilmektedir.
Teknik Özellikler
| Teknik Özellik | SCALA1 3-35 |
|---|---|
| Ürün Numarası | 99530404 |
| EAN | 5713830591581 |
| Model | A |
| Nominal Debi | 3 m³/h |
| Nominal Basma Yüksekliği | 25 m |
| Maksimum Basma Yüksekliği | 36 m |
| Başlatma Basıncı | 1,5 bar |
| Salmastıra Tipi | BVBP |
| Onaylar | CE, MORO, SEPRO, AAA |
| İçme Suyu Onayları | WRAS, ACS |
| Eğri Toleransı | ISO9906:2012 3B |
| Pompa Gövdesi | Composite |
| Çark | Composite |
| Ortam Sıcaklığı | 0 ... 55 °C |
| Maksimum Çalışma Basıncı | 8 bar |
| Maksimum İzin Verilen Giriş Basıncı | 4 bar |
| Giriş Bağlantısı | R 1" |
| Çıkış Bağlantısı | R 1" |
| Bağlantı Basınç Sınıfı | PN8 |
| Pompalanan Sıvı | Su |
| Sıvı Sıcaklığı | 0 ... 45 °C |
| Seçilen Sıvı Sıcaklığı | 20 °C |
| Yoğunluk | 998,2 kg/m³ |
| P1 Maksimum | 750 W |
| Nominal Güç P2 | 0,45 kW |
| Frekans | 50 Hz |
| Nominal Voltaj | 1 × 230 V |
| Akım Verisi | 3,25 A |
| Koruma Sınıfı | IPX4D |
| Yalıtım Sınıfı | F |
| Güç Kablosu | 1,5 m |
| Güç Prizi | Type E/F (CEE7/7) - Schuko |
| Net Ağırlık | 11,5 kg |
| Brüt Ağırlık | 13,5 kg |
| Sevkiyat Hacmi | 0,046 m³ |
| Depolama Sıcaklığı | -40 ... +70 °C |
| Menşei | RS |

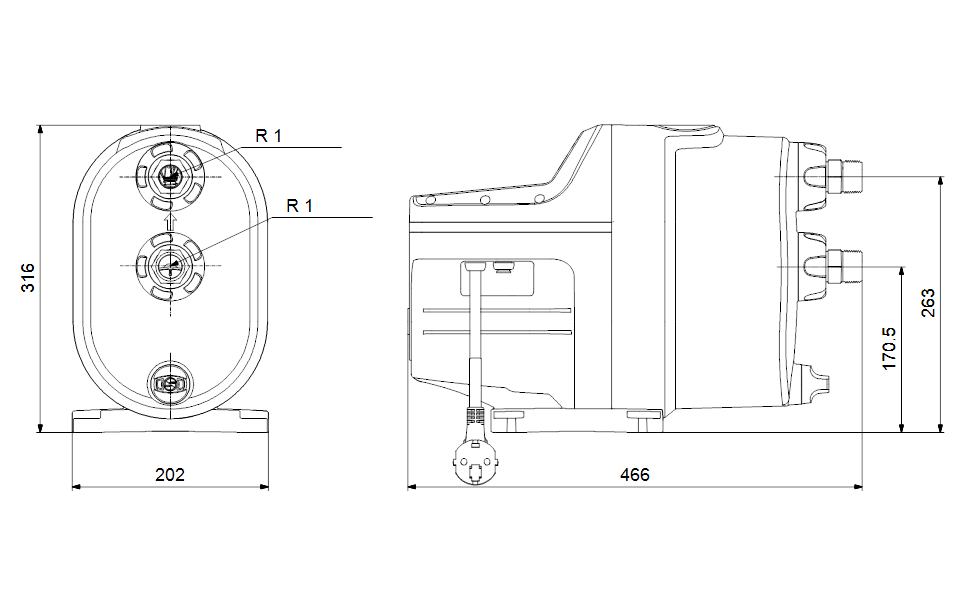

SCALA1 3-35 Teknik Ölçü Çizimi
SCALA1 3-35'in kompakt gövde yapısı, bağlantı konumları ve montaj ölçüleri aşağıdaki teknik çizimde gösterilmektedir.
Boyut ve Bağlantı Bilgileri
| Model | Uzunluk | Genişlik | Yükseklik | Giriş / Çıkış |
|---|---|---|---|---|
| SCALA1 3-35 | 466 mm | 202 mm | 316 mm | R 1" |
Bluetooth, Grundfos GO ve Twin Sistem
Montaj ve Kullanımda Dikkat Edilecek Hususlar
- Pompanın giriş ve çıkış bağlantıları R 1"'dir.
- Maksimum çalışma basıncı 8 bar, maksimum izin verilen giriş basıncı 4 bar'dır.
- Pompalanan suyun sıcaklığı 0 °C ile +45 °C aralığında olmalıdır.
- İzin verilen ortam sıcaklığı 0 °C ile +55 °C arasındadır.
- Elektrik beslemesi 1 × 230 V / 50 Hz'dir.
- Kendinden emiş özelliğinin doğru çalışması için ilk çalıştırma öncesinde pompanın uygun şekilde su ile doldurulması gerekir.
- Pompanın temiz tutulması, çek valflerin kontrol edilmesi ve tahliye deliklerinin tozdan arındırılması önerilir.
- Doğru hidrofor seçimi için ihtiyaç duyulan debi, basma yüksekliği, bina yüksekliği, tesisat kayıpları ve giriş suyu basıncı birlikte değerlendirilmelidir.

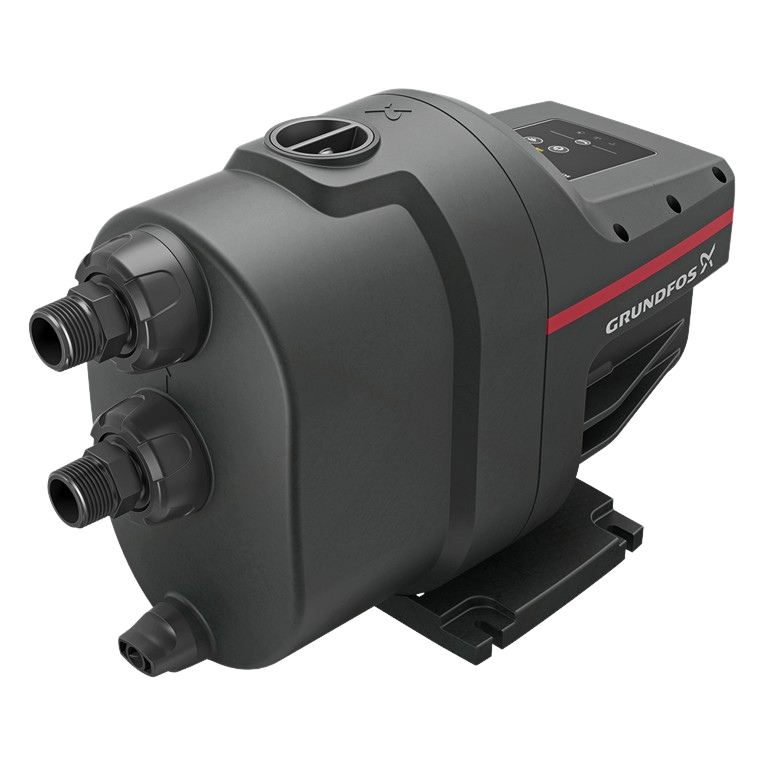

Grundfos SCALA1 3-35 Akıllı Kompakt Hidrofor
Grundfos SCALA1 3-35 akıllı kompakt hidrofor, evsel su basınçlandırma uygulamaları için geliştirilmiş, kendinden emişli, çok kademeli ve tamamen entegre kompakt bir hidrofor sistemidir.
SCALA1 3-35'in nominal debisi 3 m³/h, nominal basma yüksekliği 25 metre ve maksimum basma yüksekliği 36 metre'dir. Pompanın giriş ve çıkış bağlantıları R 1", bağlantı basınç sınıfı PN8 ve maksimum çalışma basıncı 8 bar'dır.
1 × 230 V / 50 Hz elektrik beslemesine sahip SCALA1 3-35'in maksimum giriş gücü 750 W, nominal motor gücü 0,45 kW, koruma sınıfı IPX4D ve yalıtım sınıfı F'dir.
Dahili Bluetooth bağlantısı ve Grundfos GO desteği sayesinde pompanın izlenmesi ve çalışma özelliklerinin özelleştirilmesi mümkündür. Kuru çalışma koruması, döngü koruması, maksimum çalışma süresi koruması ve dahili motor koruması güvenli çalışma özelliklerini destekler.
İki SCALA1 pompanın birlikte kullanılmasıyla asıl/yedek veya asıl/yardımcı çalışma düzenine sahip Twin hidrofor sistemi oluşturulabilir. Bu özellik daha yüksek debi ihtiyacı bulunan veya yedekli çalışma istenen uygulamalarda avantaj sağlar.
