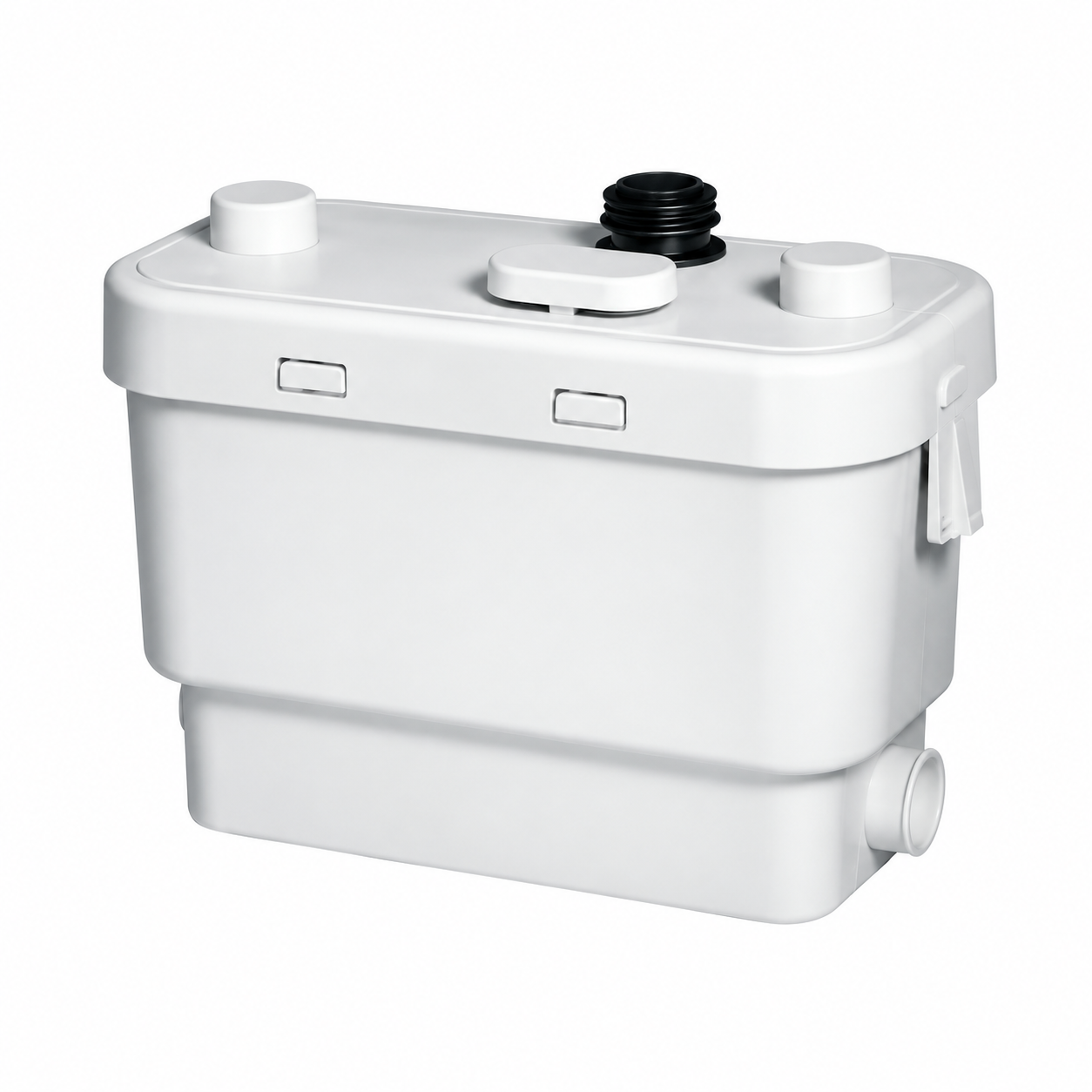

SFA SANIVITE Gri Su Tahliye Pompası
Mutfak ve banyo kaynaklı gri sular için geliştirilmiş kompakt bir tahliye pompasıdır. Evye, lavabo ve uygun beyaz eşya bağlantıları modelin katalogdaki bağlantı koşullarına göre değerlendirilir. WC atığı için kullanılmaz.
Model ve Teknik Özellikler
| Model | SANIVITE |
|---|---|
| Uygulama | WC atığı içermeyen gri su uygulamaları |
| Elektrik | 220–240 V / 50–60 Hz |
| Basma yüksekliği | 5 m |
| Maksimum debi | 105 l/dak |
| Ölçü | 412 × 185 × 280 mm |

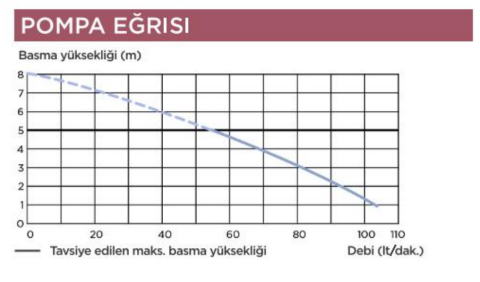

Performans Eğrisi
Basma yüksekliği ve debi tek bir çalışma noktasını ifade etmez. Hat kayıpları ile birlikte performans eğrisi üzerinden seçim yapılmalıdır.

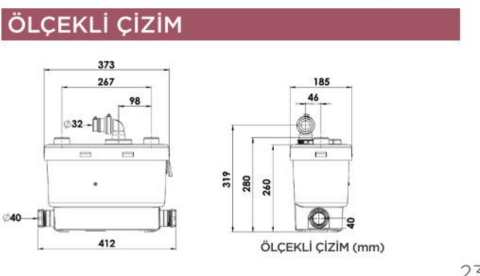

Ölçü ve Montaj Çizimi
Montaj alanı, giriş–çıkış konumları ve servis erişimi çizimdeki ölçülere göre kontrol edilmelidir.
Bağlantı Detayları

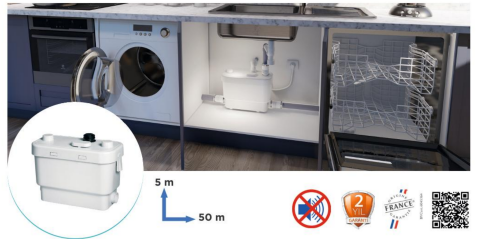

Uygulama Örneği
Üretici Teknik Verileri
Aşağıdaki üretici tablosunda ürünün bağlantı, elektrik ve çalışma sınırları yer alır. Ortak tabloda model adına karşılık gelen kolon esas alınmalıdır.
Montaj Öncesinde
Akışkan türü ve sıcaklığı, gerekli debi, tahliye yüksekliği, boru çapı ve elektrik beslemesi birlikte değerlendirilmelidir. Çekvalf, havalandırma ve bakım erişimi üreticinin montaj şartlarına uygun düzenlenmelidir. Katalogdaki opsiyonel aksesuarlar standart teslimat kapsamına dahil sayılmamalıdır.
MEKANİKPARK · SFA
SFA SANIVITE Gri Su Tahliye Pompası
Mutfak ve banyo kaynaklı gri sular için geliştirilmiş kompakt bir tahliye pompasıdır. Evye, lavabo ve uygun beyaz eşya bağlantıları modelin katalogdaki bağlantı koşullarına göre değerlendirilir. WC atığı için kullanılmaz.
SFA SANIVITE için belirtilen basma yüksekliği 5 metre, maksimum debi 105 l/dak değerindedir. İhtiyaç duyulan çalışma noktası performans eğrisiyle karşılaştırılmalıdır. Gövde ölçüsü 412 × 185 × 280 mm olarak verilmiştir. SFA SANIVITE modelinin ölçü çizimini, bağlantı detaylarını ve teknik özelliklerini MekanikPark üzerinden inceleyerek projenize uygunluğunu değerlendirebilirsiniz.
