SFA · GRI SU TAHLIYE POMPASI

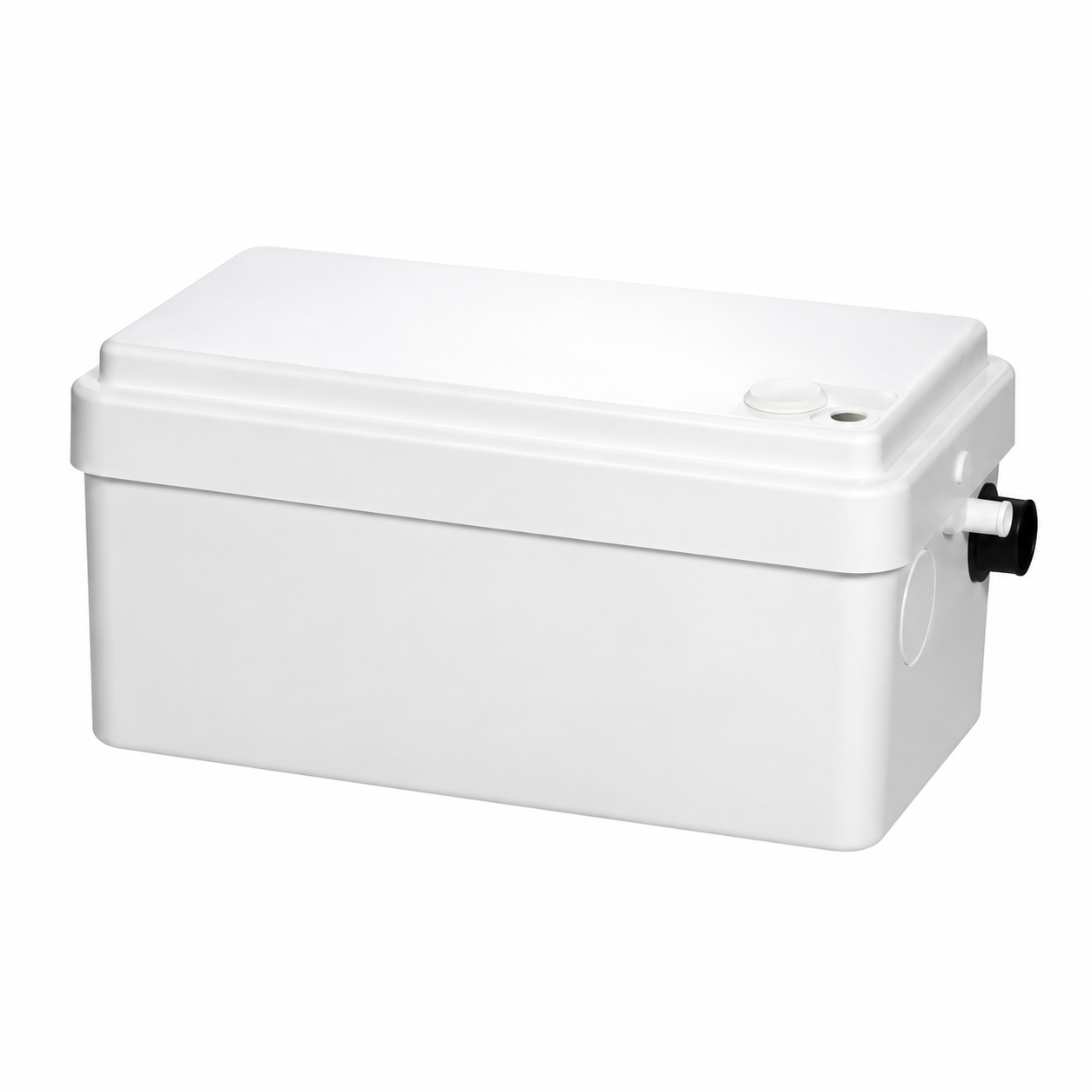

SFA SANISHOWER Gri Su Tahliye Pompası
Duş ve lavabo kaynaklı gri suyun tahliyesi için tasarlanmış alçak gövdeli pompadır. WC atığı için kullanılmaz. Duş teknesi yüksekliği ve giriş kotu montaj öncesinde teknik çizimden kontrol edilmelidir.
Model ve Teknik Özellikler
| Model | SANISHOWER |
|---|---|
| Uygulama | WC atığı içermeyen gri su uygulamaları |
| Elektrik | 220–240 V / 50–60 Hz |
| Basma yüksekliği | 4 m |
| Maksimum debi | 65 l/dak |
| Ölçü | 295 × 162 × 144 mm |

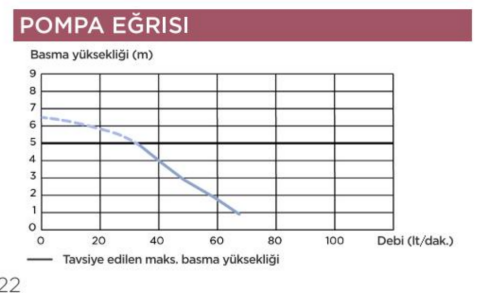

Performans Eğrisi
Basma yüksekliği ve debi tek bir çalışma noktasını ifade etmez. Hat kayıpları ile birlikte performans eğrisi üzerinden seçim yapılmalıdır.

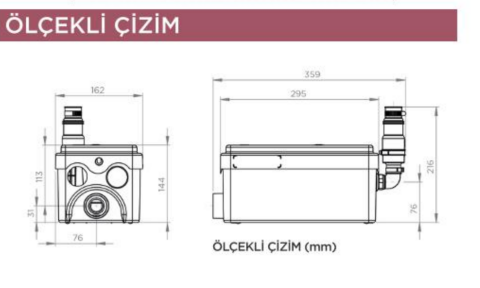

Ölçü ve Montaj Çizimi
Montaj alanı, giriş–çıkış konumları ve servis erişimi çizimdeki ölçülere göre kontrol edilmelidir.
Bağlantı Detayları

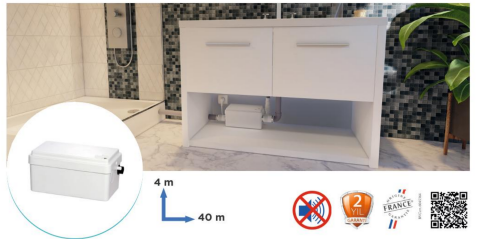

Uygulama Örneği
Üretici Teknik Verileri
Aşağıdaki üretici tablosunda ürünün bağlantı, elektrik ve çalışma sınırları yer alır. Ortak tabloda model adına karşılık gelen kolon esas alınmalıdır.
Montaj Öncesinde
Akışkan türü ve sıcaklığı, gerekli debi, tahliye yüksekliği, boru çapı ve elektrik beslemesi birlikte değerlendirilmelidir. Çekvalf, havalandırma ve bakım erişimi üreticinin montaj şartlarına uygun düzenlenmelidir. Katalogdaki opsiyonel aksesuarlar standart teslimat kapsamına dahil sayılmamalıdır.
MEKANİKPARK · SFA
SFA SANISHOWER Gri Su Tahliye Pompası
Duş ve lavabo kaynaklı gri suyun tahliyesi için tasarlanmış alçak gövdeli pompadır. WC atığı için kullanılmaz. Duş teknesi yüksekliği ve giriş kotu montaj öncesinde teknik çizimden kontrol edilmelidir.
SFA SANISHOWER için belirtilen basma yüksekliği 4 metre, maksimum debi 65 l/dak değerindedir. İhtiyaç duyulan çalışma noktası performans eğrisiyle karşılaştırılmalıdır. Gövde ölçüsü 295 × 162 × 144 mm olarak verilmiştir. SFA SANISHOWER modelinin ölçü çizimini, bağlantı detaylarını ve teknik özelliklerini MekanikPark üzerinden inceleyerek projenize uygunluğunu değerlendirebilirsiniz.
