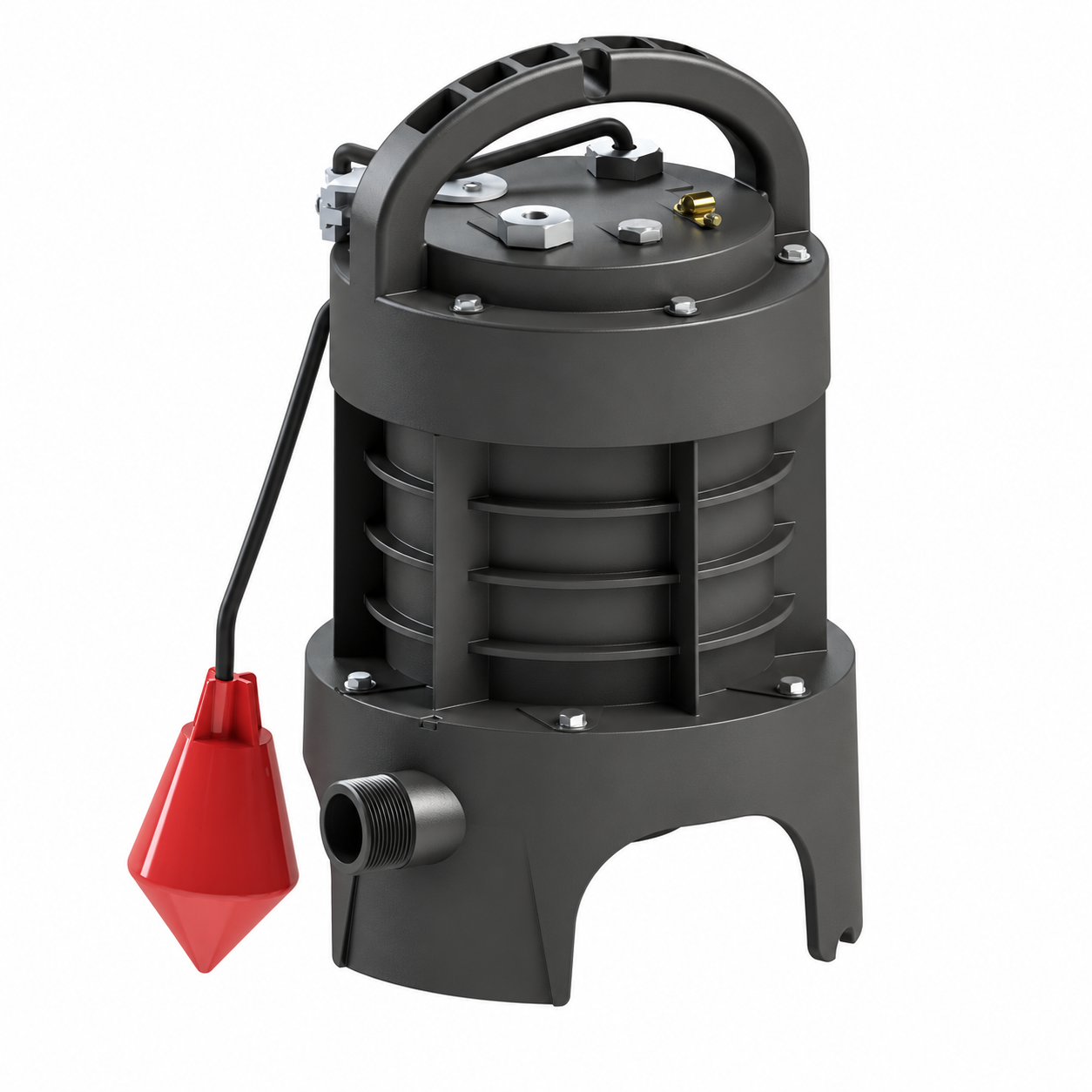

SFA SANIPUMP VX S Vortex Dalgıç Atık Su Pompası
SANIPUMP VX S, atık su çukurlarında otomatik tahliye için tasarlanmış dalgıç pompadır. Vortex çark yapısıyla çalışır. GR bıçaklı modelden farklı hidrolik karakteristiğe sahiptir.
Model ve Teknik Özellikler
| Model | SANIPUMP VX S |
|---|---|
| Uygulama | Atık su çukurlarında dalgıç pompa uygulamaları |
| Elektrik | Monofaze · 230 V / 50 Hz |
| Basma yüksekliği | 13 m |
| Maksimum debi | 27 m³/h |
| Ölçü | 281 × 424 mm |

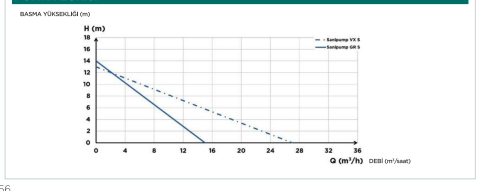

Performans Eğrisi
Katalogda birden fazla model aynı çizimde gösteriliyorsa yalnızca SANIPUMP VX S modeline ait eğri ve teknik kolon değerlendirilmelidir.

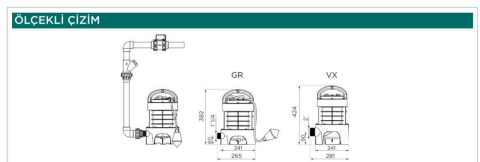

Ölçü ve Montaj Çizimi
Montaj alanı, giriş–çıkış konumları ve servis erişimi çizimdeki ölçülere göre kontrol edilmelidir.
Bağlantı Detayları

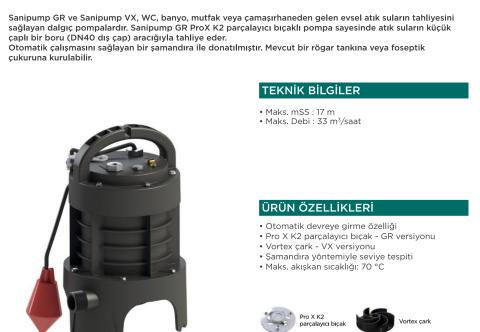

Uygulama Örneği
Üretici Teknik Verileri
Aşağıdaki üretici tablosunda ürünün bağlantı, elektrik ve çalışma sınırları yer alır. Ortak tabloda model adına karşılık gelen kolon esas alınmalıdır.
Montaj Öncesinde
Akışkan türü ve sıcaklığı, gerekli debi, tahliye yüksekliği, boru çapı ve elektrik beslemesi birlikte değerlendirilmelidir. Çekvalf, havalandırma ve bakım erişimi üreticinin montaj şartlarına uygun düzenlenmelidir. Katalogdaki opsiyonel aksesuarlar standart teslimat kapsamına dahil sayılmamalıdır.
MEKANİKPARK · SFA
SFA SANIPUMP VX S Vortex Dalgıç Atık Su Pompası
SANIPUMP VX S, atık su çukurlarında otomatik tahliye için tasarlanmış dalgıç pompadır. Vortex çark yapısıyla çalışır. GR bıçaklı modelden farklı hidrolik karakteristiğe sahiptir.
SFA SANIPUMP VX S için belirtilen basma yüksekliği 13 metre, maksimum debi 27 m³/h değerindedir. İhtiyaç duyulan çalışma noktası performans eğrisiyle karşılaştırılmalıdır. Gövde ölçüsü 281 × 424 mm olarak verilmiştir. SFA SANIPUMP VX S modelinin ölçü çizimini, bağlantı detaylarını ve teknik özelliklerini MekanikPark üzerinden inceleyerek projenize uygunluğunu değerlendirebilirsiniz.
