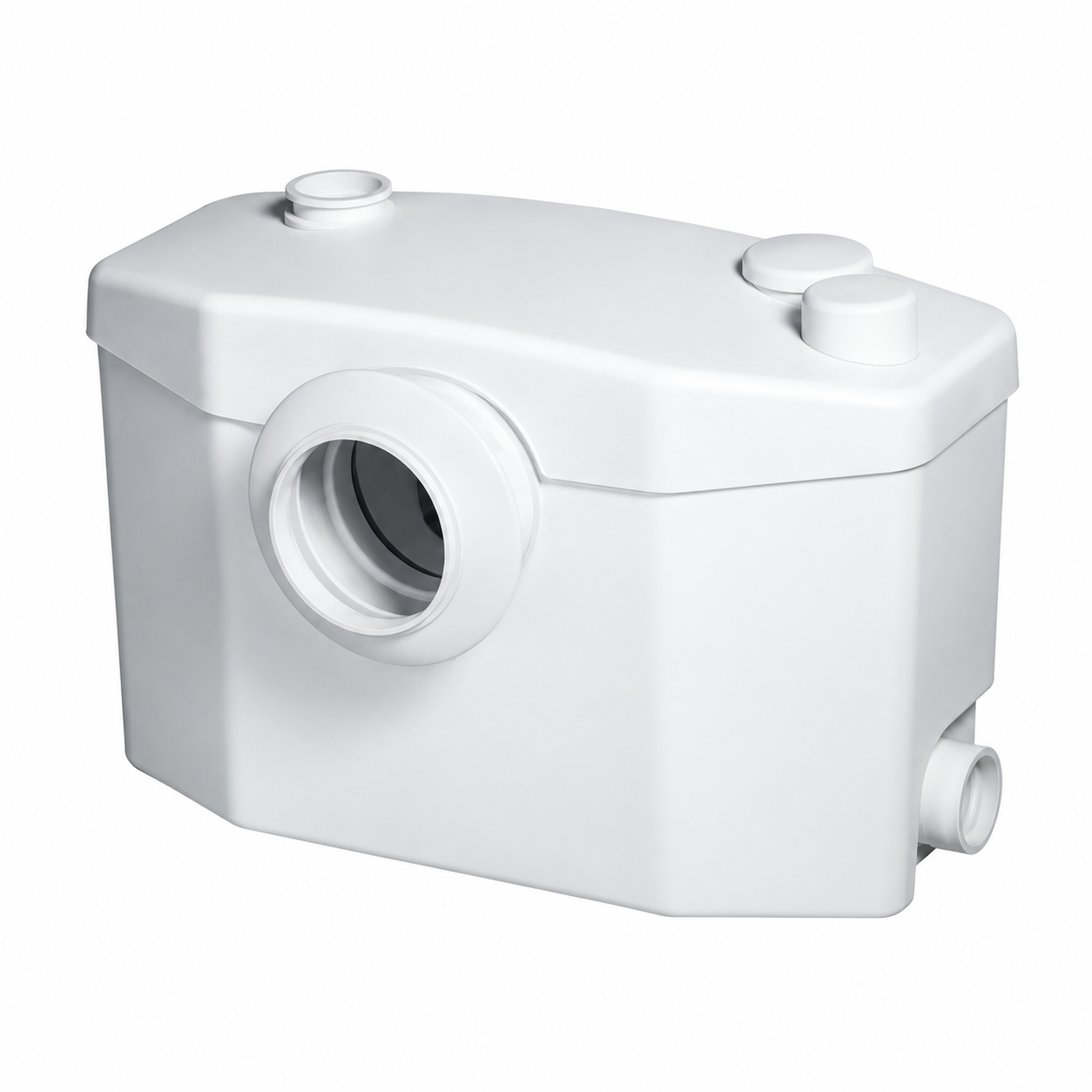

SFA SANIPRO XR WC Öğütücü
WC, lavabo ve duş gibi banyo ekipmanlarından gelen atık suyun tahliyesi için tasarlanmış öğütücülü cihazdır. Birden fazla bağlantı noktası, banyo planlamasında esneklik sağlar.
Model ve Teknik Özellikler
| Model | SANIPRO XR |
|---|---|
| Uygulama | Konut WC ve banyo uygulamaları |
| Elektrik | 220–240 V / 50–60 Hz |
| Basma yüksekliği | 5 m |
| Maksimum debi | 90 l/dak |
| Ölçü | 413 × 180 × 263 mm |

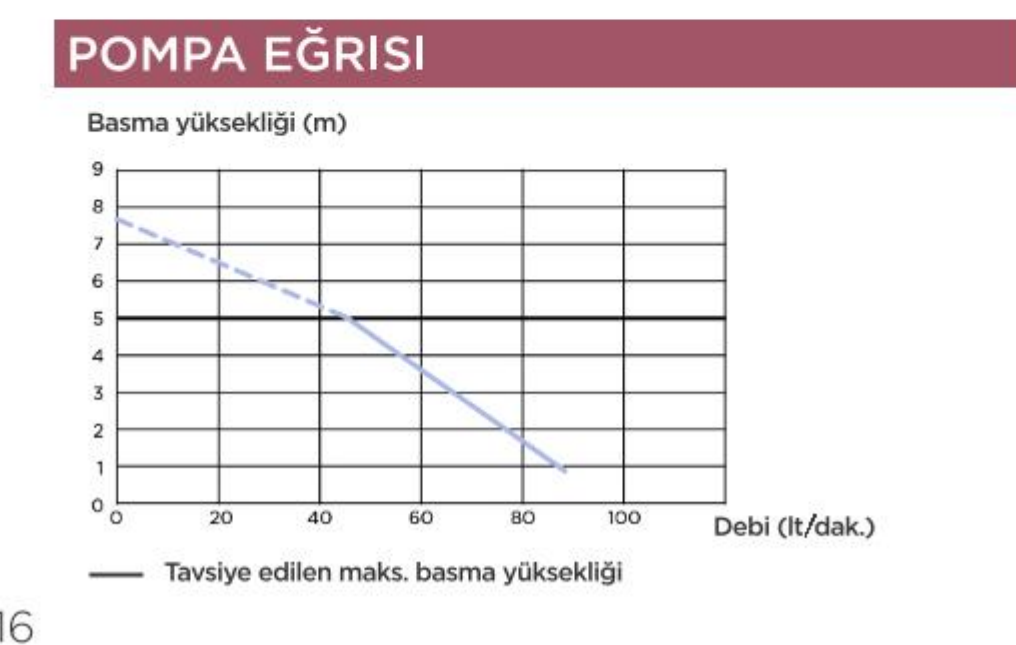

Performans Eğrisi
Basma yüksekliği ve debi tek bir çalışma noktasını ifade etmez. Hat kayıpları ile birlikte performans eğrisi üzerinden seçim yapılmalıdır.

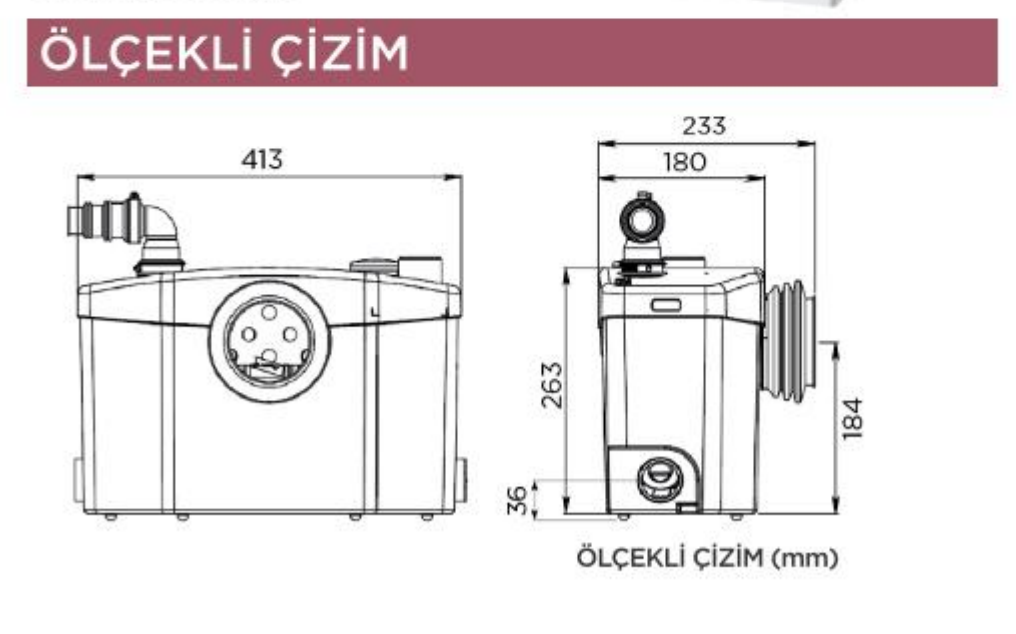

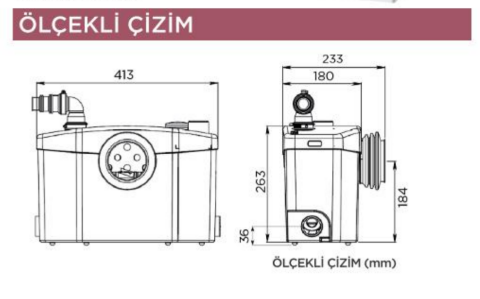

Ölçü ve Montaj Çizimi
Montaj alanı, giriş–çıkış konumları ve servis erişimi çizimdeki ölçülere göre kontrol edilmelidir.

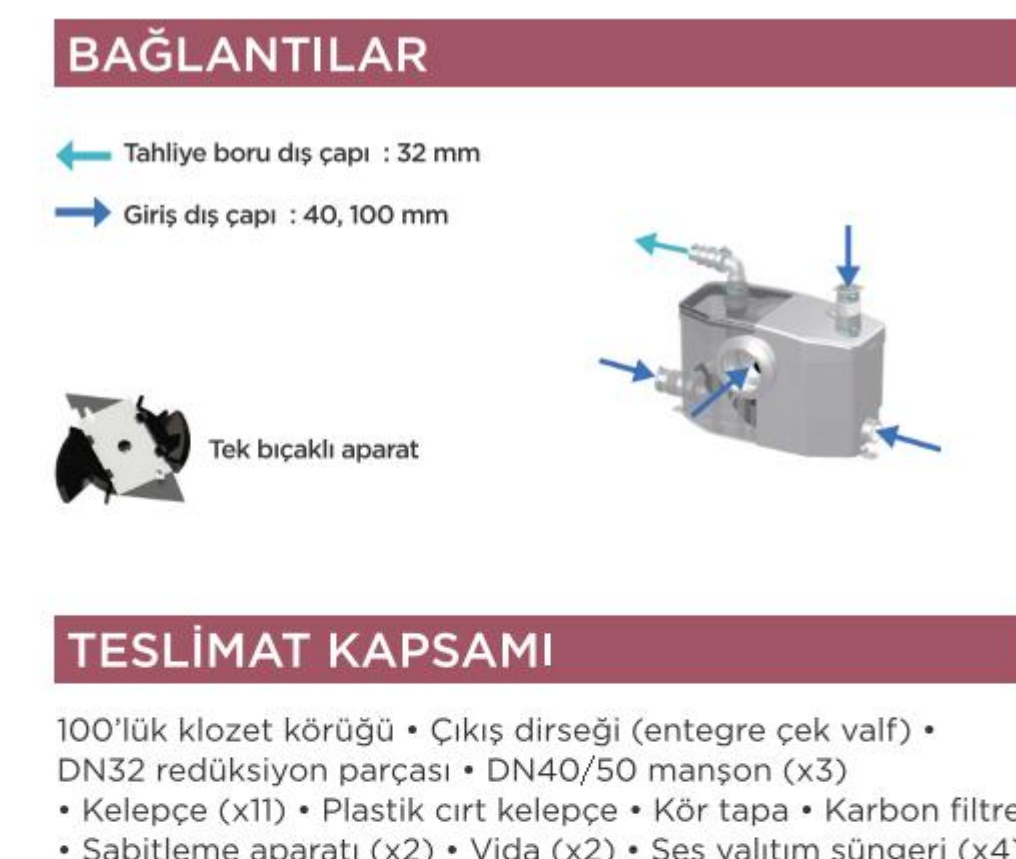

Bağlantı Detayları

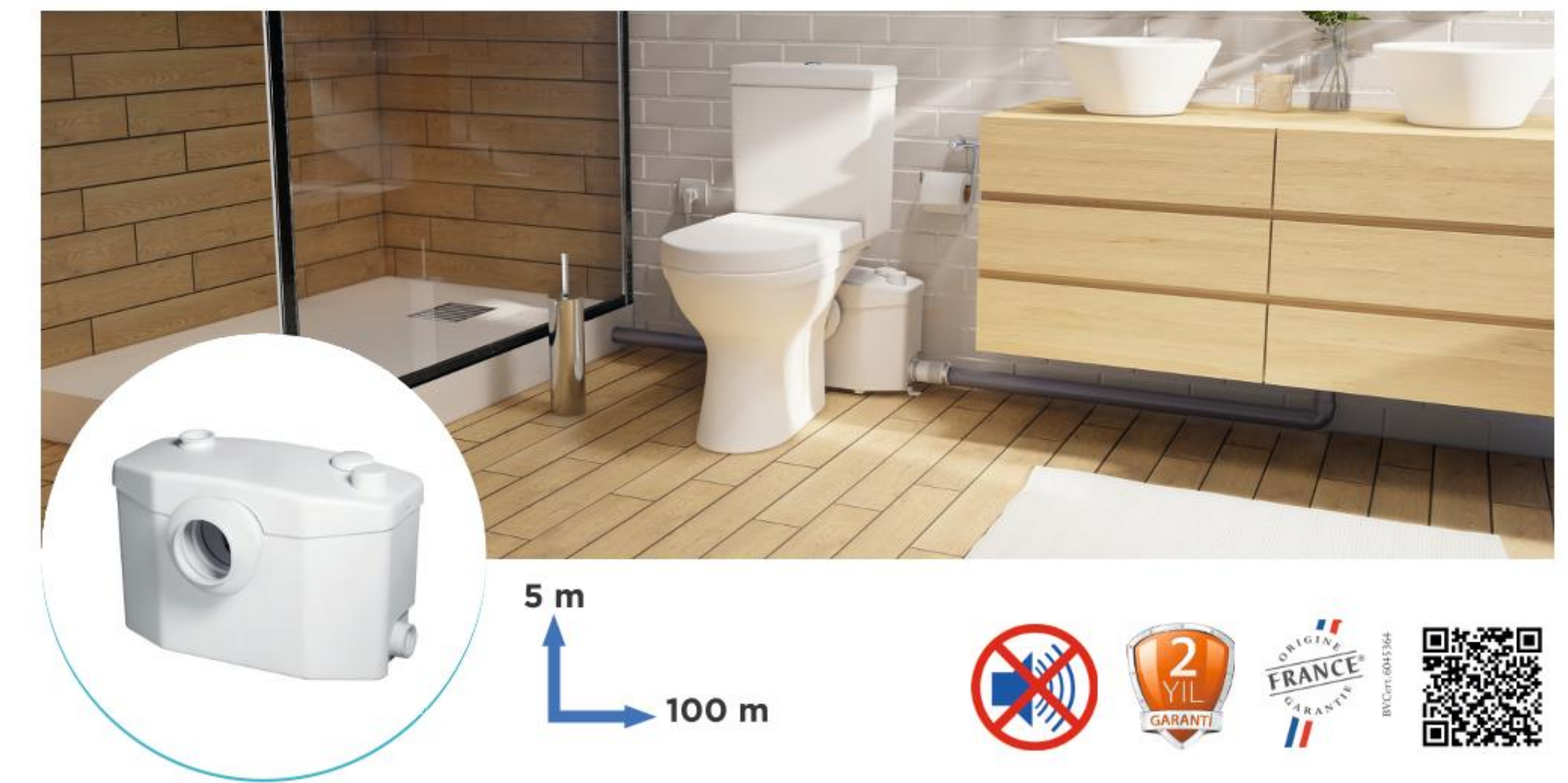

Uygulama Örneği

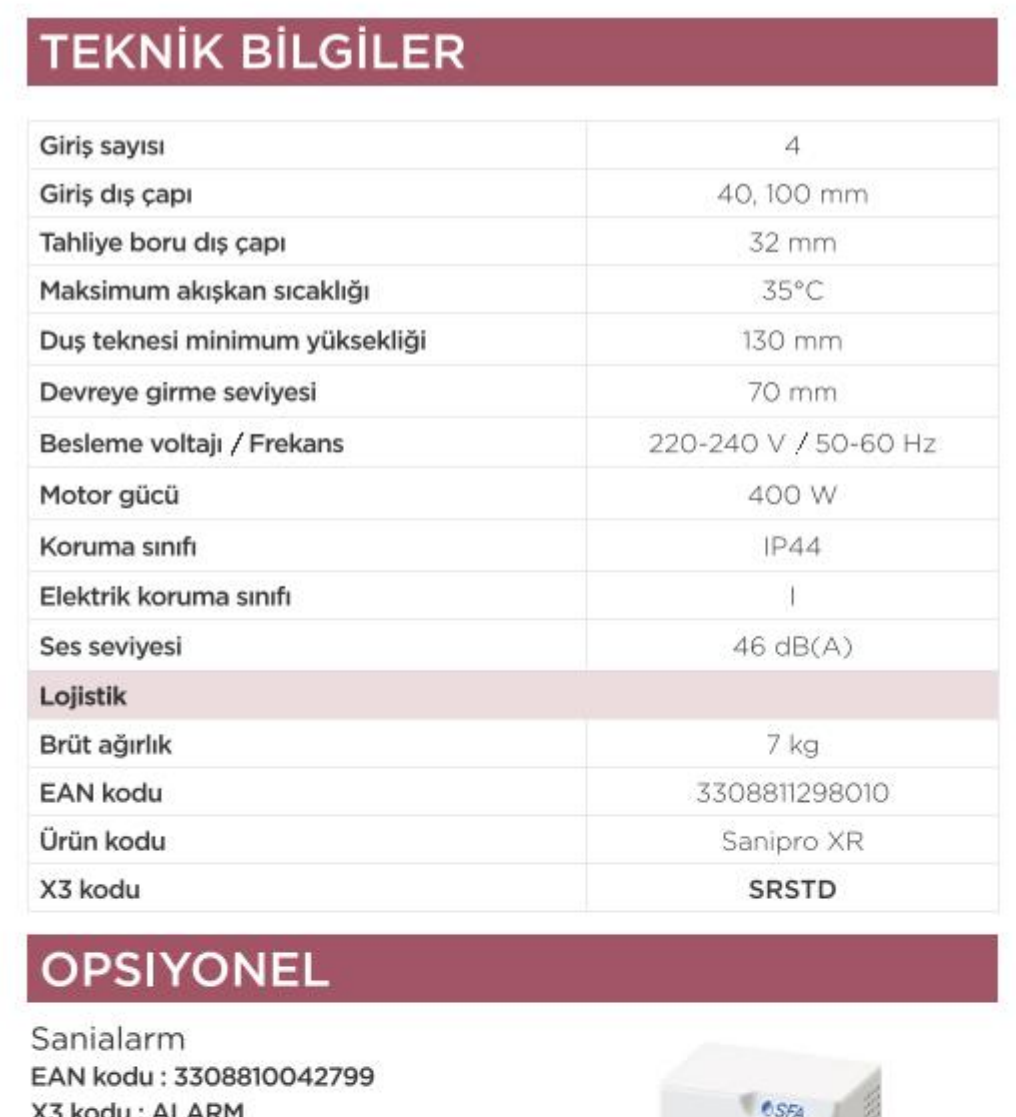

Üretici Teknik Verileri
Aşağıdaki üretici tablosunda ürünün bağlantı, elektrik ve çalışma sınırları yer alır. Ortak tabloda model adına karşılık gelen kolon esas alınmalıdır.
Montaj Öncesinde
Akışkan türü ve sıcaklığı, gerekli debi, tahliye yüksekliği, boru çapı ve elektrik beslemesi birlikte değerlendirilmelidir. Çekvalf, havalandırma ve bakım erişimi üreticinin montaj şartlarına uygun düzenlenmelidir. Katalogdaki opsiyonel aksesuarlar standart teslimat kapsamına dahil sayılmamalıdır.
MEKANİKPARK · SFA
SFA SANIPRO XR WC Öğütücü
WC, lavabo ve duş gibi banyo ekipmanlarından gelen atık suyun tahliyesi için tasarlanmış öğütücülü cihazdır. Birden fazla bağlantı noktası, banyo planlamasında esneklik sağlar.
SFA SANIPRO XR için belirtilen basma yüksekliği 5 metre, maksimum debi 90 l/dak değerindedir. İhtiyaç duyulan çalışma noktası performans eğrisiyle karşılaştırılmalıdır. Gövde ölçüsü 413 × 180 × 263 mm olarak verilmiştir. SFA SANIPRO XR modelinin ölçü çizimini, bağlantı detaylarını ve teknik özelliklerini MekanikPark üzerinden inceleyerek projenize uygunluğunu değerlendirebilirsiniz.
