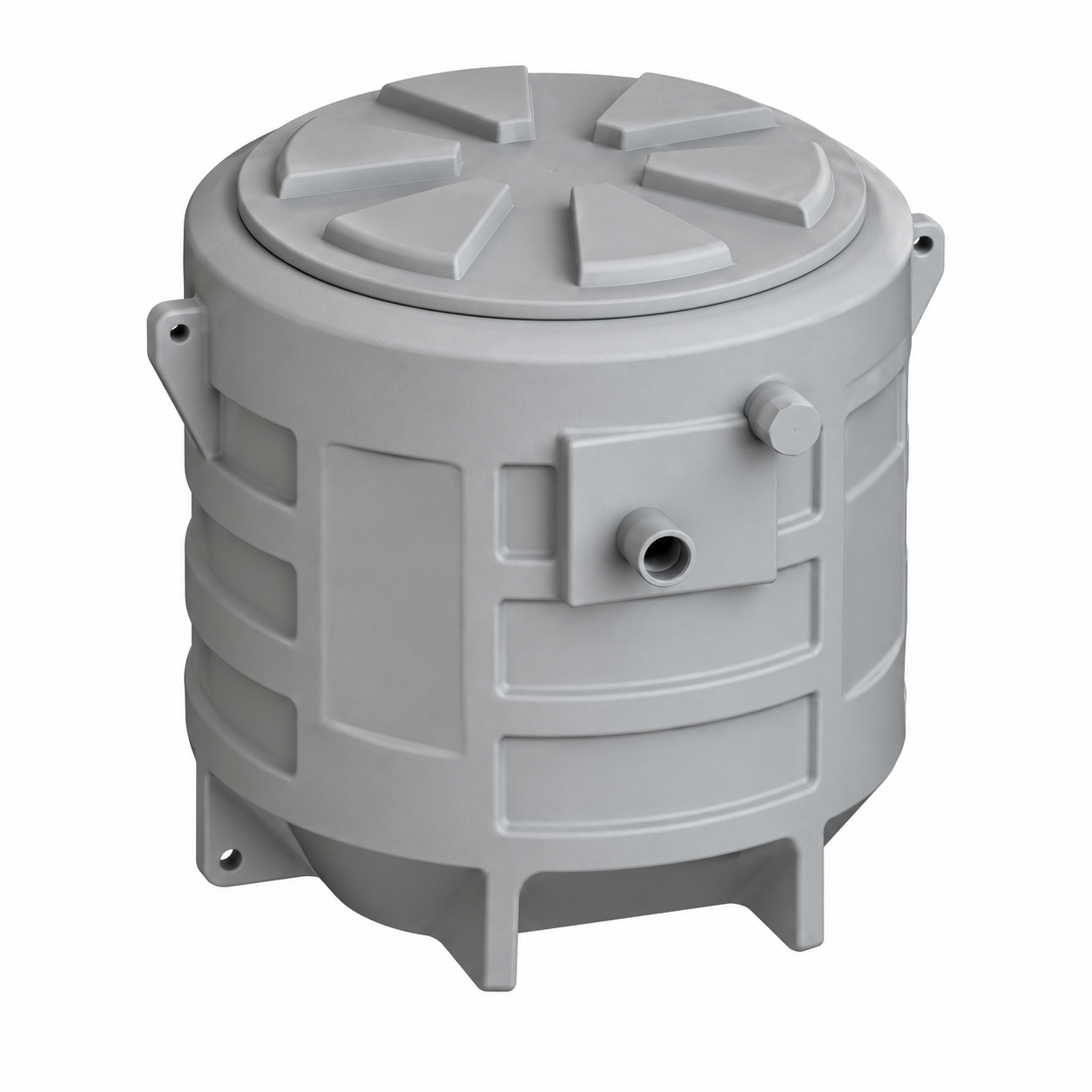

SFA SANIFOS 610 2 SLD S Zemin Altı Yağmur Suyu Terfi İstasyonu
SANIFOS 610 2 SLD S, yağmur suyu toplama ve basınçlı tahliye için tank ve pompa donanımını bir araya getiren paket istasyondur. SLD pompa donanımı yağmur suyu uygulamalarına yöneliktir.
Model ve Teknik Özellikler
| Model | SANIFOS 610 2 SLD S |
|---|---|
| Uygulama | Yağmur suyu toplama ve basınçlı tahliye |
| Elektrik | Monofaze · 230 V / 50 Hz |
| Basma yüksekliği | 13 m |
| Maksimum debi | 32 m³/h |
| Ölçü | 1140 × 1030 mm |

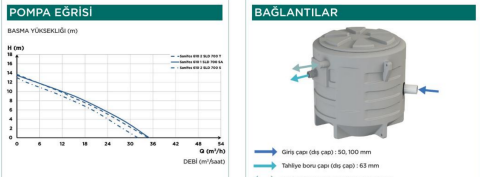

Performans Eğrisi
Katalogda birden fazla model aynı çizimde gösteriliyorsa yalnızca SANIFOS 610 2 SLD S modeline ait eğri ve teknik kolon değerlendirilmelidir.

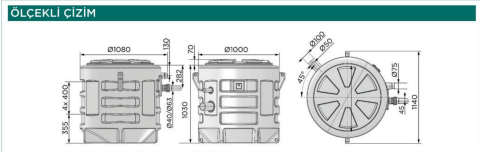

Ölçü ve Montaj Çizimi
Montaj alanı, giriş–çıkış konumları ve servis erişimi çizimdeki ölçülere göre kontrol edilmelidir.
Bağlantı Detayları

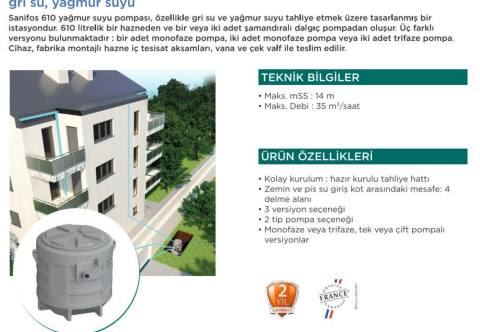

Uygulama Örneği
Üretici Teknik Verileri
Aşağıdaki üretici tablosunda ürünün bağlantı, elektrik ve çalışma sınırları yer alır. Ortak tabloda model adına karşılık gelen kolon esas alınmalıdır.
Montaj Öncesinde
Akışkan türü ve sıcaklığı, gerekli debi, tahliye yüksekliği, boru çapı ve elektrik beslemesi birlikte değerlendirilmelidir. Çekvalf, havalandırma ve bakım erişimi üreticinin montaj şartlarına uygun düzenlenmelidir. Katalogdaki opsiyonel aksesuarlar standart teslimat kapsamına dahil sayılmamalıdır.
MEKANİKPARK · SFA
SFA SANIFOS 610 2 SLD S Zemin Altı Yağmur Suyu Terfi İstasyonu
SANIFOS 610 2 SLD S, yağmur suyu toplama ve basınçlı tahliye için tank ve pompa donanımını bir araya getiren paket istasyondur. SLD pompa donanımı yağmur suyu uygulamalarına yöneliktir.
SFA SANIFOS 610 2 SLD S için belirtilen basma yüksekliği 13 metre, maksimum debi 32 m³/h değerindedir. İhtiyaç duyulan çalışma noktası performans eğrisiyle karşılaştırılmalıdır. Gövde ölçüsü 1140 × 1030 mm olarak verilmiştir. SFA SANIFOS 610 2 SLD S modelinin ölçü çizimini, bağlantı detaylarını ve teknik özelliklerini MekanikPark üzerinden inceleyerek projenize uygunluğunu değerlendirebilirsiniz.
