SFA SANIFOS 390 2VX T Zemin Altı Atık Su Terfi İstasyonu

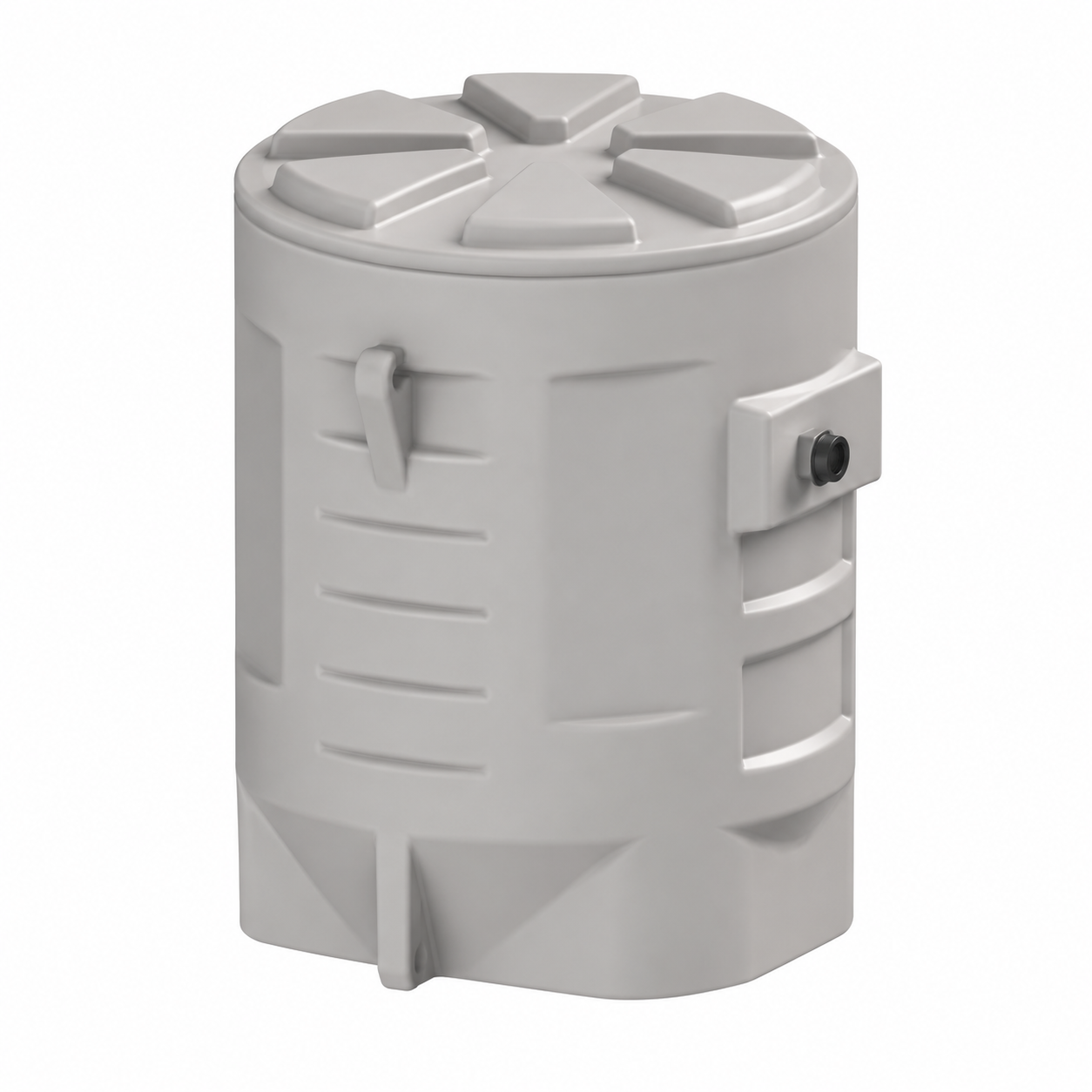

SANIFOS 390 2VX T, bina dışı, zemin altı atık su toplama ve terfi için tank ve pompa donanımını bir araya getiren paket istasyondur. VX vortex çarklı pompa donanımını ifade eder.
Model ve Teknik Özellikler
| Model | SANIFOS 390 2VX T |
|---|---|
| Uygulama | Bina dışı, zemin altı atık su toplama ve terfi |
| Elektrik | Trifaze · 400 V / 50 Hz |
| Basma yüksekliği | 17 m |
| Maksimum debi | 29 m³/h |
| Ölçü | 914 × 1043 mm |

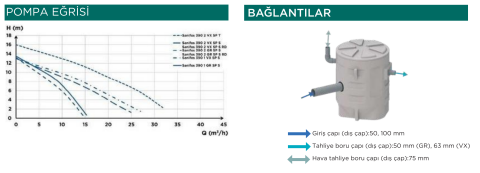

Performans Eğrisi
Katalogda birden fazla model aynı çizimde gösteriliyorsa yalnızca SANIFOS 390 2VX T modeline ait eğri ve teknik kolon değerlendirilmelidir.

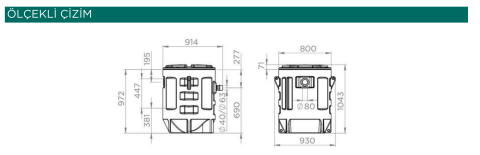

Ölçü ve Montaj Çizimi
Montaj alanı, giriş–çıkış konumları ve servis erişimi çizimdeki ölçülere göre kontrol edilmelidir.
Bağlantı Detayları

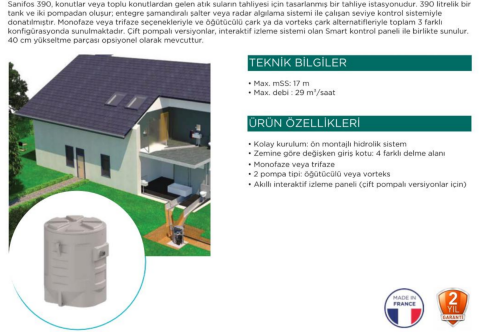

Uygulama Örneği
Üretici Teknik Verileri
Aşağıdaki üretici tablosunda ürünün bağlantı, elektrik ve çalışma sınırları yer alır. Ortak tabloda model adına karşılık gelen kolon esas alınmalıdır.
Montaj Öncesinde
Akışkan türü ve sıcaklığı, gerekli debi, tahliye yüksekliği, boru çapı ve elektrik beslemesi birlikte değerlendirilmelidir. Çekvalf, havalandırma ve bakım erişimi üreticinin montaj şartlarına uygun düzenlenmelidir. Katalogdaki opsiyonel aksesuarlar standart teslimat kapsamına dahil sayılmamalıdır.
MEKANİKPARK · SFA
SFA SANIFOS 390 2VX T Zemin Altı Atık Su Terfi İstasyonu
SANIFOS 390 2VX T, bina dışı, zemin altı atık su toplama ve terfi için tank ve pompa donanımını bir araya getiren paket istasyondur. VX vortex çarklı pompa donanımını ifade eder.
SFA SANIFOS 390 2VX T için belirtilen basma yüksekliği 17 metre, maksimum debi 29 m³/h değerindedir. İhtiyaç duyulan çalışma noktası performans eğrisiyle karşılaştırılmalıdır. Gövde ölçüsü 914 × 1043 mm olarak verilmiştir. SFA SANIFOS 390 2VX T modelinin ölçü çizimini, bağlantı detaylarını ve teknik özelliklerini MekanikPark üzerinden inceleyerek projenize uygunluğunu değerlendirebilirsiniz.
