SFA · ZEMIN ALTI ATIK SU TERFI İSTASYONU

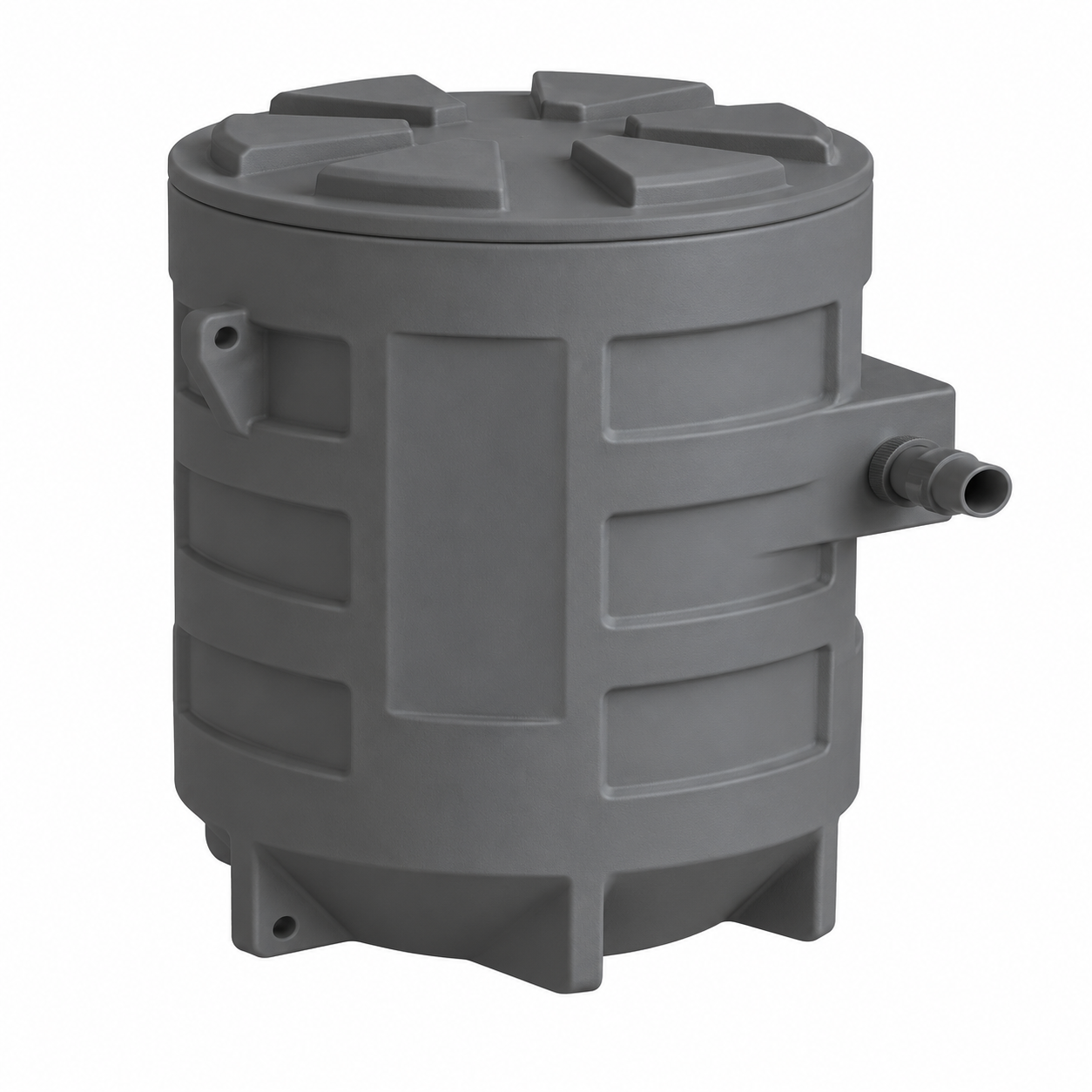

SFA SANIFOS 280 1 VX S Zemin Altı Atık Su Terfi İstasyonu
SANIFOS 280 1 VX S, bina dışı, zemin altı atık su toplama ve terfi için tank ve pompa donanımını bir araya getiren paket istasyondur. VX vortex çarklı pompa donanımını ifade eder.
Model ve Teknik Özellikler
| Model | SANIFOS 280 1 VX S |
|---|---|
| Uygulama | Bina dışı, zemin altı atık su toplama ve terfi |
| Elektrik | Monofaze · 230 V / 50 Hz |
| Basma yüksekliği | 13 m |
| Maksimum debi | 26 m³/h |
| Ölçü | 725 × 1023 mm |

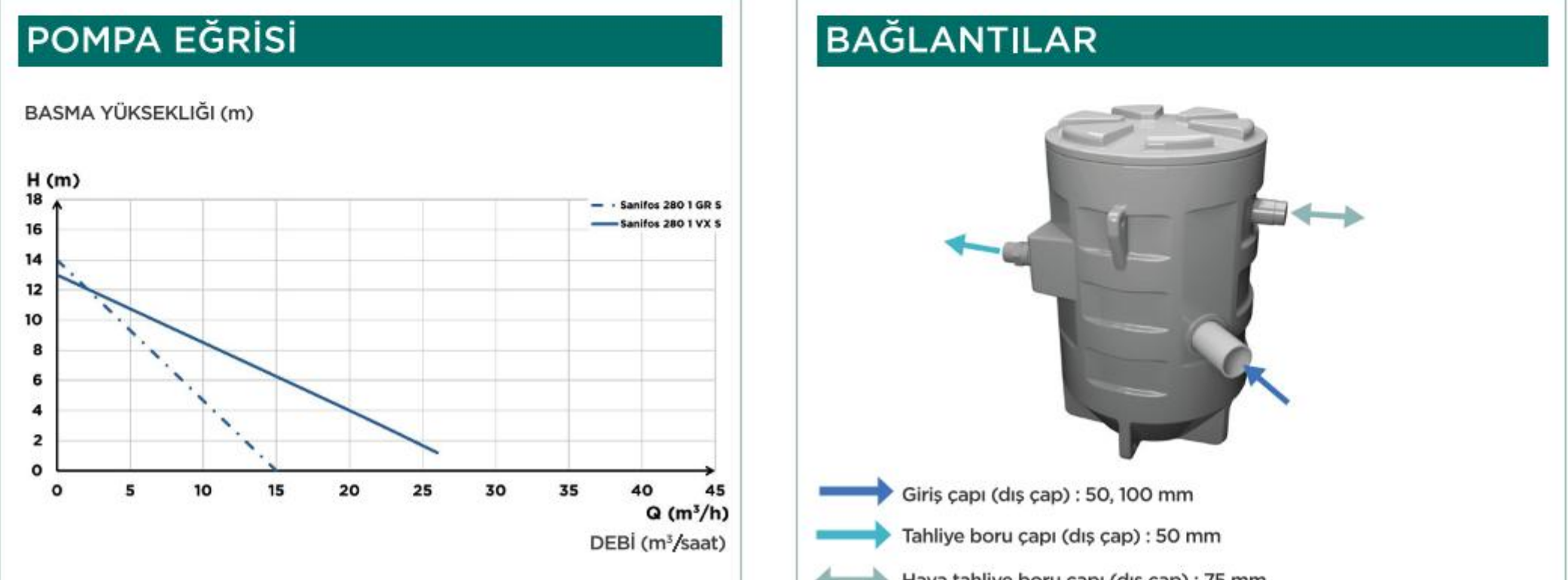

Performans Eğrisi
Katalogda birden fazla model aynı çizimde gösteriliyorsa yalnızca SANIFOS 280 1 VX S modeline ait eğri ve teknik kolon değerlendirilmelidir.

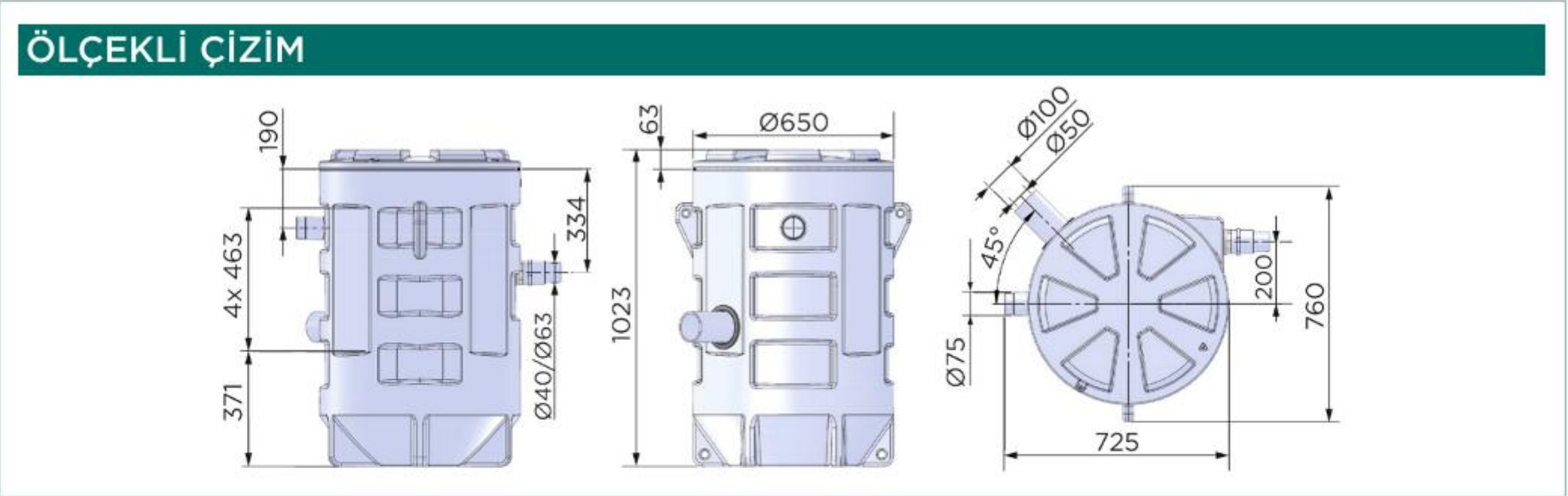

Ölçü ve Montaj Çizimi
Montaj alanı, giriş–çıkış konumları ve servis erişimi çizimdeki ölçülere göre kontrol edilmelidir.
Bağlantı Detayları

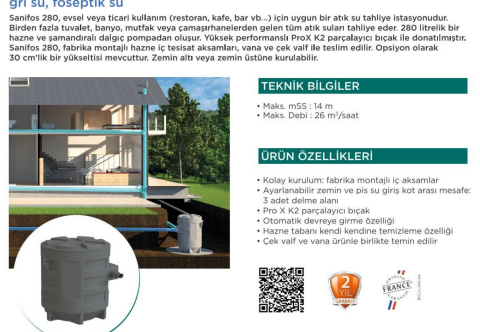

Uygulama Örneği
Üretici Teknik Verileri
Aşağıdaki üretici tablosunda ürünün bağlantı, elektrik ve çalışma sınırları yer alır. Ortak tabloda model adına karşılık gelen kolon esas alınmalıdır.
Montaj Öncesinde
Akışkan türü ve sıcaklığı, gerekli debi, tahliye yüksekliği, boru çapı ve elektrik beslemesi birlikte değerlendirilmelidir. Çekvalf, havalandırma ve bakım erişimi üreticinin montaj şartlarına uygun düzenlenmelidir. Katalogdaki opsiyonel aksesuarlar standart teslimat kapsamına dahil sayılmamalıdır.
MEKANİKPARK · SFA
SFA SANIFOS 280 1 VX S Zemin Altı Atık Su Terfi İstasyonu
SANIFOS 280 1 VX S, bina dışı, zemin altı atık su toplama ve terfi için tank ve pompa donanımını bir araya getiren paket istasyondur. VX vortex çarklı pompa donanımını ifade eder.
SFA SANIFOS 280 1 VX S için belirtilen basma yüksekliği 13 metre, maksimum debi 26 m³/h değerindedir. İhtiyaç duyulan çalışma noktası performans eğrisiyle karşılaştırılmalıdır. Gövde ölçüsü 725 × 1023 mm olarak verilmiştir. SFA SANIFOS 280 1 VX S modelinin ölçü çizimini, bağlantı detaylarını ve teknik özelliklerini MekanikPark üzerinden inceleyerek projenize uygunluğunu değerlendirebilirsiniz.
