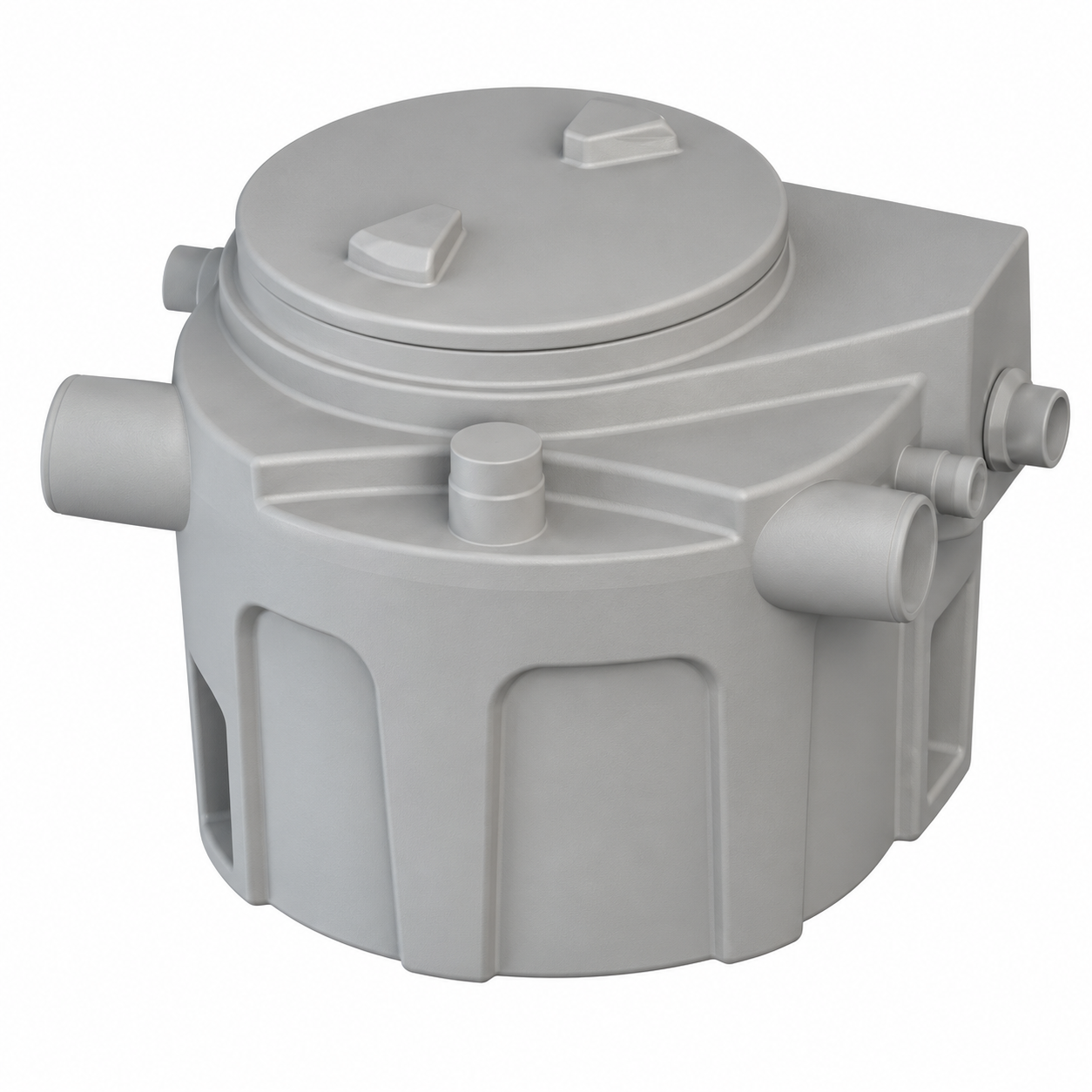

SFA SANIFOS 110 Zemin Altı Atık Su Terfi İstasyonu
SANIFOS 110, bina dışı, zemin altı atık su toplama ve terfi için tank ve pompa donanımını bir araya getiren paket istasyondur. 110 litrelik tankı ile zemin altı yerleşime uygun kompakt bir çözüm sunar.
Model ve Teknik Özellikler
| Model | SANIFOS 110 |
|---|---|
| Uygulama | Bina dışı, zemin altı atık su toplama ve terfi |
| Elektrik | Monofaze · 230 V / 50 Hz |
| Basma yüksekliği | 14 m |
| Maksimum debi | 15 m³/h |
| Ölçü | 696 × 587 × 535 mm |

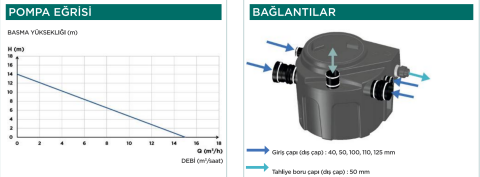

Performans Eğrisi
Katalogda birden fazla model aynı çizimde gösteriliyorsa yalnızca SANIFOS 110 modeline ait eğri ve teknik kolon değerlendirilmelidir.

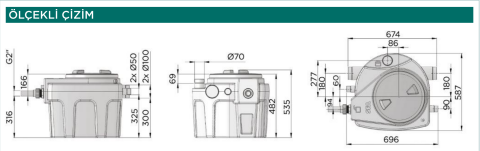

Ölçü ve Montaj Çizimi
Montaj alanı, giriş–çıkış konumları ve servis erişimi çizimdeki ölçülere göre kontrol edilmelidir.
Bağlantı Detayları

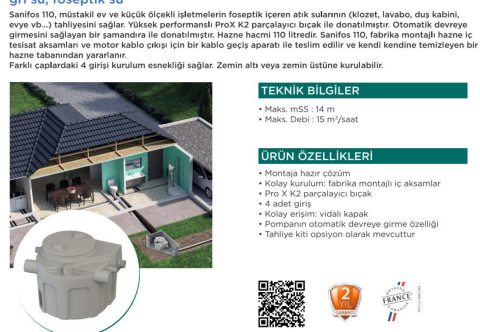

Uygulama Örneği
Üretici Teknik Verileri
Aşağıdaki üretici tablosunda ürünün bağlantı, elektrik ve çalışma sınırları yer alır. Ortak tabloda model adına karşılık gelen kolon esas alınmalıdır.
Montaj Öncesinde
Akışkan türü ve sıcaklığı, gerekli debi, tahliye yüksekliği, boru çapı ve elektrik beslemesi birlikte değerlendirilmelidir. Çekvalf, havalandırma ve bakım erişimi üreticinin montaj şartlarına uygun düzenlenmelidir. Katalogdaki opsiyonel aksesuarlar standart teslimat kapsamına dahil sayılmamalıdır.
MEKANİKPARK · SFA
SFA SANIFOS 110 Zemin Altı Atık Su Terfi İstasyonu
SANIFOS 110, bina dışı, zemin altı atık su toplama ve terfi için tank ve pompa donanımını bir araya getiren paket istasyondur. 110 litrelik tankı ile zemin altı yerleşime uygun kompakt bir çözüm sunar.
SFA SANIFOS 110 için belirtilen basma yüksekliği 14 metre, maksimum debi 15 m³/h değerindedir. İhtiyaç duyulan çalışma noktası performans eğrisiyle karşılaştırılmalıdır. Gövde ölçüsü 696 × 587 × 535 mm olarak verilmiştir. SFA SANIFOS 110 modelinin ölçü çizimini, bağlantı detaylarını ve teknik özelliklerini MekanikPark üzerinden inceleyerek projenize uygunluğunu değerlendirebilirsiniz.
