SFA · WC ÖĞÜTÜCÜ

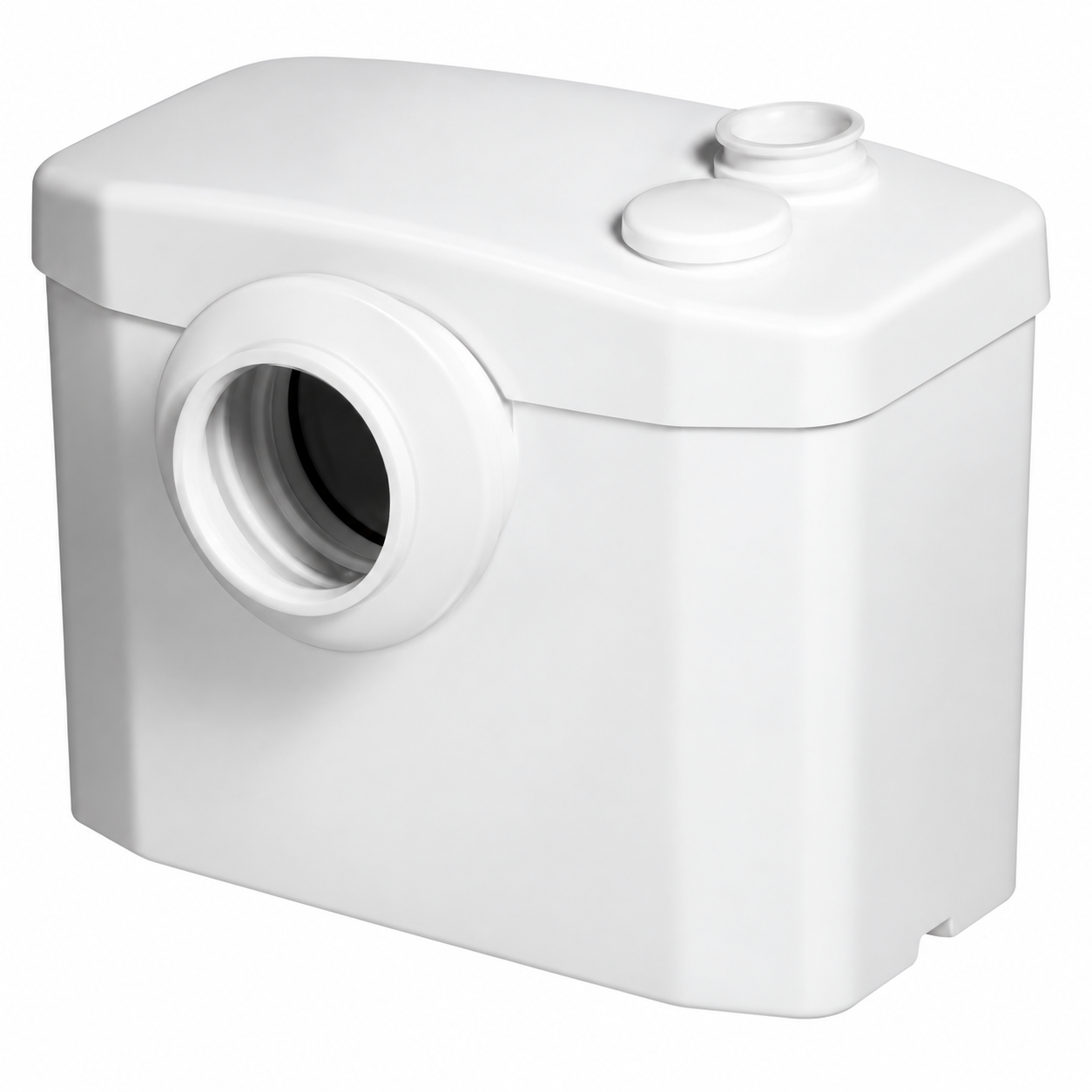

SFA SANIFLO WC Öğütücü
Tek bir WC bağlantısı için tasarlanmış kompakt öğütücülü tahliye cihazıdır. Doğal eğimle kanalizasyona bağlantının mümkün olmadığı WC uygulamalarında atık suyun basınçlı hat üzerinden taşınmasını sağlar.
Model ve Teknik Özellikler
| Model | SANIFLO |
|---|---|
| Uygulama | Konut WC ve banyo uygulamaları |
| Elektrik | 220–240 V / 50–60 Hz |
| Basma yüksekliği | 4 m |
| Maksimum debi | 90 l/dak |
| Ölçü | 330 × 163 × 263 mm |

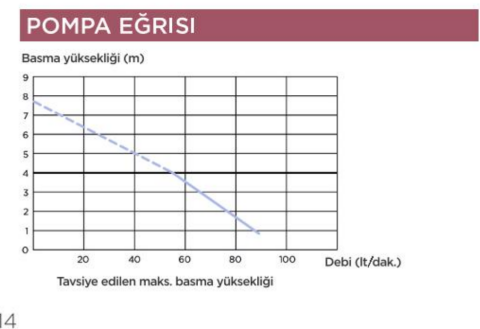

Performans Eğrisi
Basma yüksekliği ve debi tek bir çalışma noktasını ifade etmez. Hat kayıpları ile birlikte performans eğrisi üzerinden seçim yapılmalıdır.

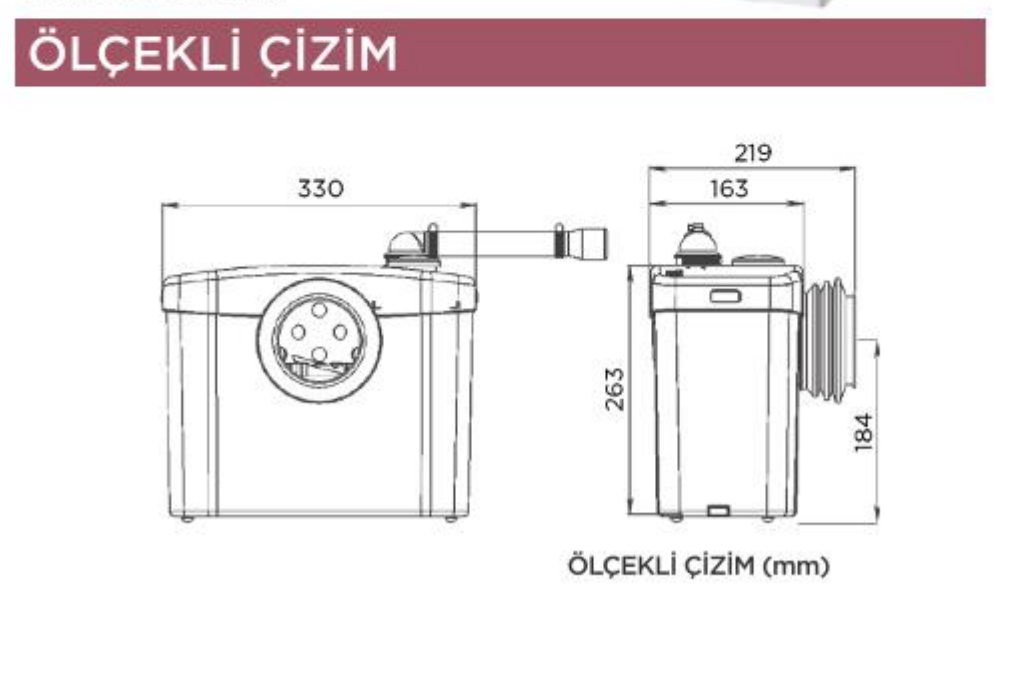

Ölçü ve Montaj Çizimi
Montaj alanı, giriş–çıkış konumları ve servis erişimi çizimdeki ölçülere göre kontrol edilmelidir.
Bağlantı Detayları

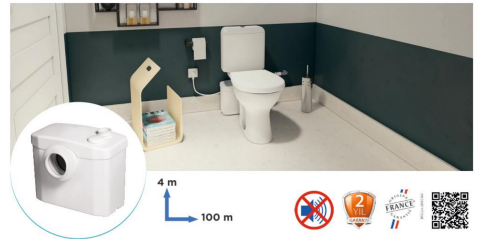

Uygulama Örneği
Üretici Teknik Verileri
Aşağıdaki üretici tablosunda ürünün bağlantı, elektrik ve çalışma sınırları yer alır. Ortak tabloda model adına karşılık gelen kolon esas alınmalıdır.
Montaj Öncesinde
Akışkan türü ve sıcaklığı, gerekli debi, tahliye yüksekliği, boru çapı ve elektrik beslemesi birlikte değerlendirilmelidir. Çekvalf, havalandırma ve bakım erişimi üreticinin montaj şartlarına uygun düzenlenmelidir. Katalogdaki opsiyonel aksesuarlar standart teslimat kapsamına dahil sayılmamalıdır.
MEKANİKPARK · SFA
SFA SANIFLO WC Öğütücü
Tek bir WC bağlantısı için tasarlanmış kompakt öğütücülü tahliye cihazıdır. Doğal eğimle kanalizasyona bağlantının mümkün olmadığı WC uygulamalarında atık suyun basınçlı hat üzerinden taşınmasını sağlar.
SFA SANIFLO için belirtilen basma yüksekliği 4 metre, maksimum debi 90 l/dak değerindedir. İhtiyaç duyulan çalışma noktası performans eğrisiyle karşılaştırılmalıdır. Gövde ölçüsü 330 × 163 × 263 mm olarak verilmiştir. SFA SANIFLO modelinin ölçü çizimini, bağlantı detaylarını ve teknik özelliklerini MekanikPark üzerinden inceleyerek projenize uygunluğunu değerlendirebilirsiniz.
