SFA · TANKLI ATIK SU TAHLIYE ÜNITESI

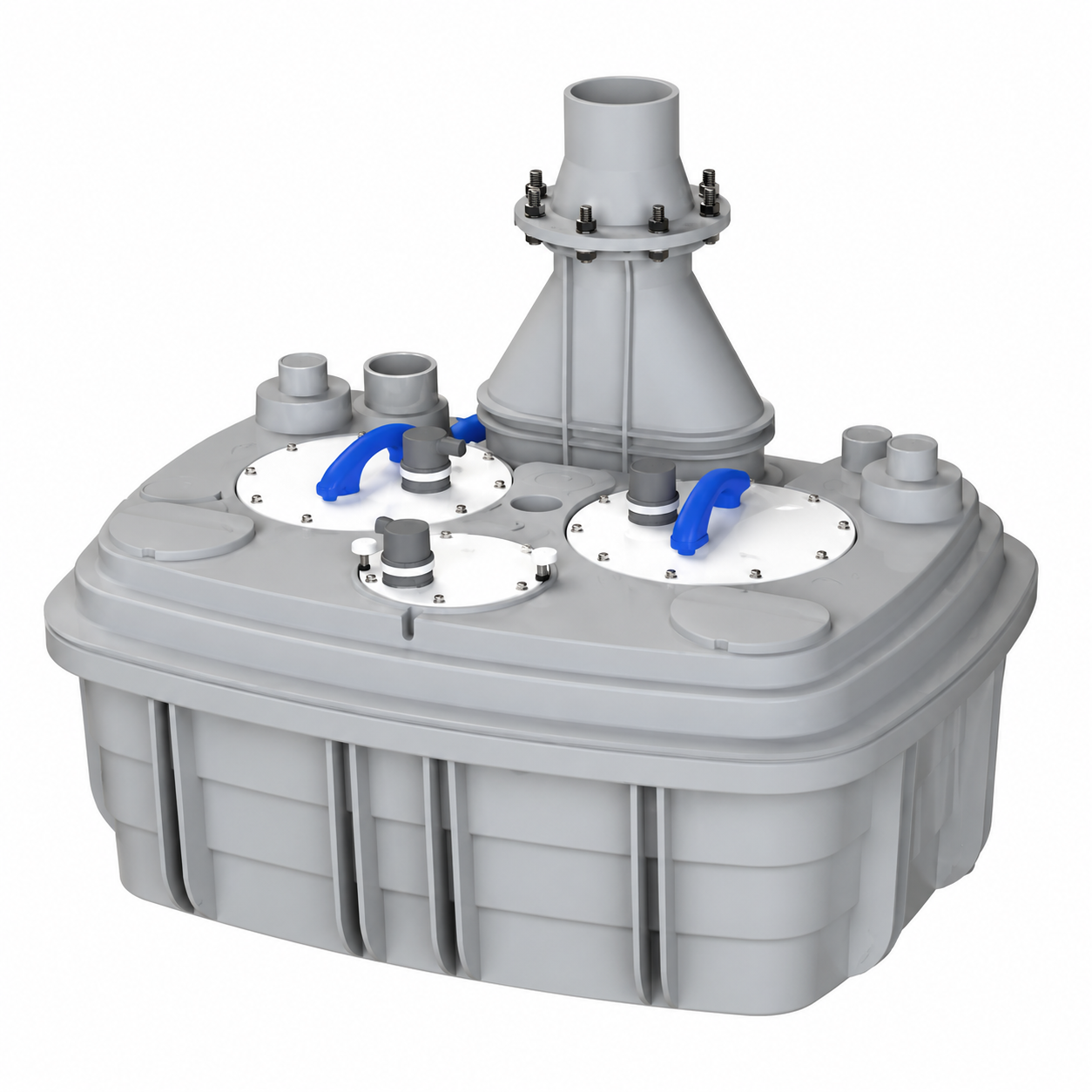

SFA SANICUBIC 2 VX S L Tanklı Atık Su Tahliye Ünitesi
SANICUBIC 2 VX S L, gri su ve fekal atık suyun toplanarak basınçlı hatta aktarılması için tasarlanmış iki pompalı tahliye ünitesidir. Vortex çark yapısıyla çalışır.

Teknik Özellikler
| Model | Sanicubic 2 VX S L |
|---|---|
| Pompa sayısı | 2 |
| Standart kontrol panosu | Standart kontrol panosu |
| Hazne malzemesi | PP GF |
| Pompa gövdesi | PA 12 GF |
| Motor gövdesi | PA 12 GF |
| Çark malzemesi | PPO GF |
| Besleme gerilimi | 230 V |
| Frekans | 50-60 Hz |
| P1 giriş gücü | 2000 W |
| P2 çıkış gücü | 1400 W |
| İşletim tipi | S3 %30 |
| Koruma sınıfı | IP68 |
| Maksimum basma yüksekliği | 13,5 m |
| Maksimum debi | 40 m³/saat |
| Giriş dış çapı | 40, 50, 100, 110, 125 mm |
| Tahliye borusu dış çapı | 90 / 110 mm |
| Havalandırma borusu dış çapı | 75 mm |
| Toplam hazne hacmi | 120 L |
| Çalışma hacmi | 26 L |
| Devreye girme / durma seviyesi | 165 / 95 mm |
| Alarm seviyesi | 235 mm |
| Katı partikül geçirgenliği | 50 mm |
| Maksimum akışkan sıcaklığı | 70 °C (en fazla 5 dakika kısa süreli çalışma) |
| Çark tipi | Vortex çark |
| Devreye girme yöntemi | Pnömatik |
| Brüt ağırlık | 101 kg |
| EAN kodu | 3308815063140 |
| Üretici ürün kodu | Sanicubic 2 VX Monofaze |
| X3 kodu | CUBIC2XLVX |

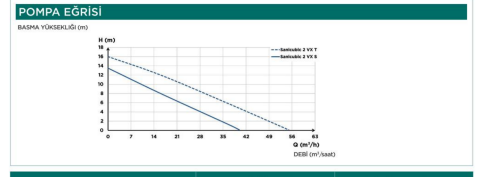

Performans Eğrisi
Katalogda birden fazla model aynı çizimde gösteriliyorsa yalnızca SANICUBIC 2 VX S L modeline ait eğri ve teknik kolon değerlendirilmelidir.

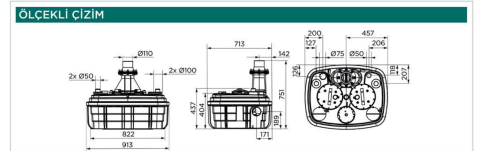

Ölçü ve Montaj Çizimi
Montaj alanı, giriş–çıkış konumları ve servis erişimi çizimdeki ölçülere göre kontrol edilmelidir.

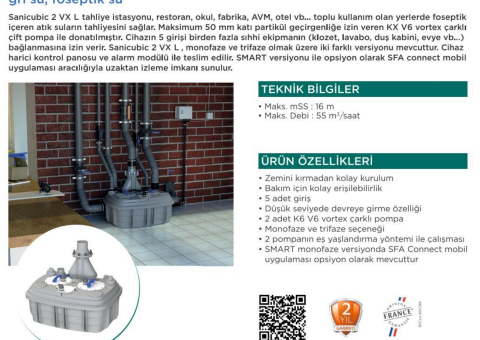

Uygulama Örneği

Montaj Öncesinde
Akışkan türü ve sıcaklığı, gerekli debi, tahliye yüksekliği, boru çapı ve elektrik beslemesi birlikte değerlendirilmelidir. Çekvalf, havalandırma ve bakım erişimi üreticinin montaj şartlarına uygun düzenlenmelidir. Katalogdaki opsiyonel aksesuarlar standart teslimat kapsamına dahil sayılmamalıdır.
MEKANİKPARK · SEÇİM REHBERİ
İhtiyacınıza uygun SFA modelini keşfedin
Kullanım alanını açın; modelleri görselleri ve temel özellikleriyle karşılaştırın. Ürün satırına dokunarak veya tıklayarak detay sayfasına geçebilirsiniz. Geniş tabloları mobilde yana kaydırarak inceleyebilirsiniz.
Bu rehber ön seçim içindir. Maksimum debi ve basma yüksekliği aynı çalışma noktası değildir. Kesin seçimde modele ait performans eğrisi, ölçü çizimi, akışkan sıcaklığı ve montaj şartları esas alınmalıdır. Sanineutral bir nötralizasyon ünitesidir; pompa değildir.
MEKANİKPARK · SFA
SFA SANICUBIC 2 VX S L Tanklı Atık Su Tahliye Ünitesi
SANICUBIC 2 VX S L, gri su ve fekal atık suyun toplanarak basınçlı hatta aktarılması için tasarlanmış iki pompalı tahliye ünitesidir. Vortex çark yapısıyla çalışır.
SFA SANICUBIC 2 VX S L için belirtilen basma yüksekliği 13,5 metre, maksimum debi 40 m³/h değerindedir. İhtiyaç duyulan çalışma noktası performans eğrisiyle karşılaştırılmalıdır. Gövde ölçüsü 913 × 713 × 751 mm olarak verilmiştir. SFA SANICUBIC 2 VX S L modelinin ölçü çizimini, bağlantı detaylarını ve teknik özelliklerini MekanikPark üzerinden inceleyerek projenize uygunluğunu değerlendirebilirsiniz.
