SFA SANICUBIC 1 WP L Tanklı Atık Su Tahliye Ünitesi
SANICUBIC 1 WP L, gri su ve fekal atık suyun toplanarak basınçlı hatta aktarılması için tasarlanmış tek pompalı tahliye ünitesidir. Öğütme sistemi katı maddelerin basınçlı tahliye hattına aktarılmasına yardımcı olur.
Model ve Teknik Özellikler
| Model | SANICUBIC 1 WP L |
|---|---|
| Uygulama | Bina içi atık su toplama ve basınçlı tahliye |
| Elektrik | Monofaze · 230 V / 50 Hz |
| Basma yüksekliği | 13 m |
| Maksimum debi | 15 m³/h |
| Ölçü | 570 × 426 × 439 mm |

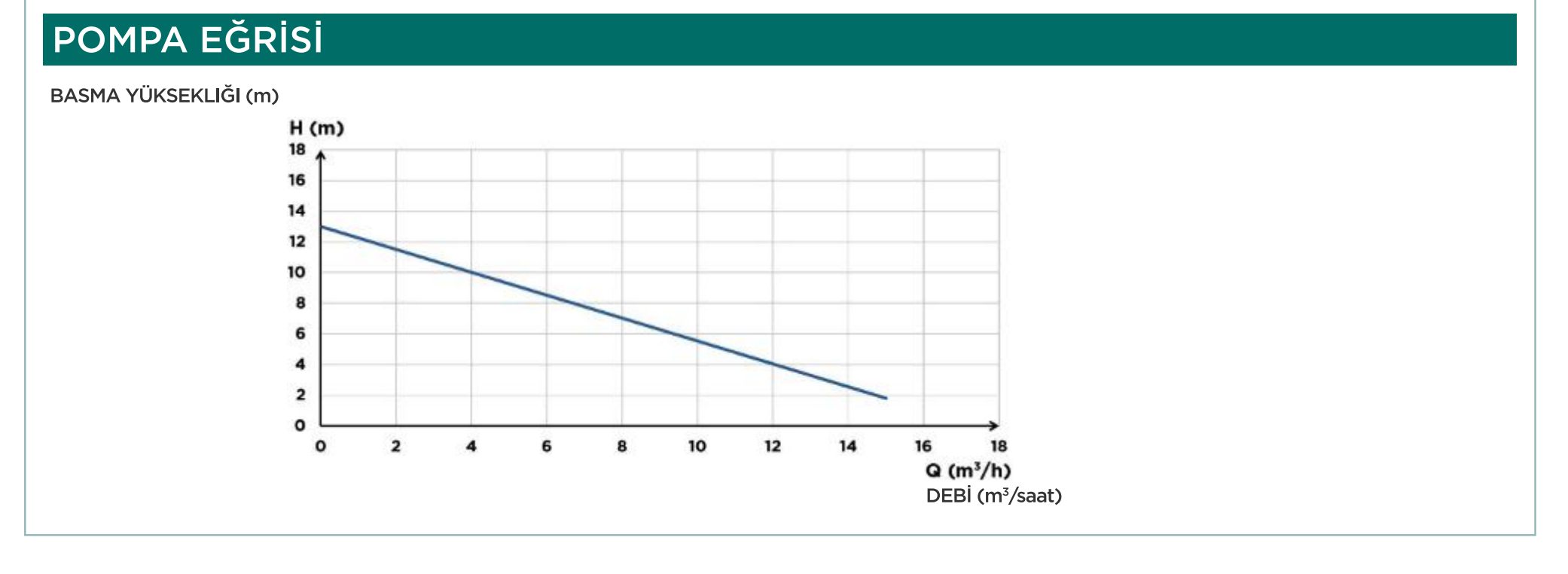

Performans Eğrisi
Katalogda birden fazla model aynı çizimde gösteriliyorsa yalnızca SANICUBIC 1 WP L modeline ait eğri ve teknik kolon değerlendirilmelidir.

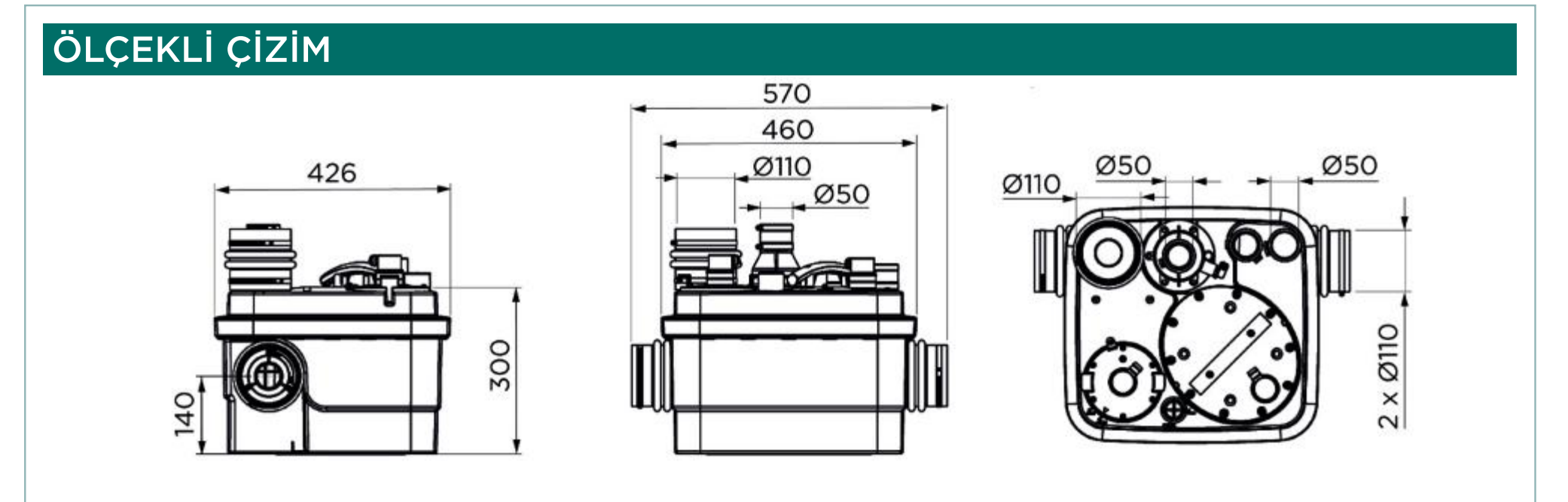

Ölçü ve Montaj Çizimi
Montaj alanı, giriş–çıkış konumları ve servis erişimi çizimdeki ölçülere göre kontrol edilmelidir.

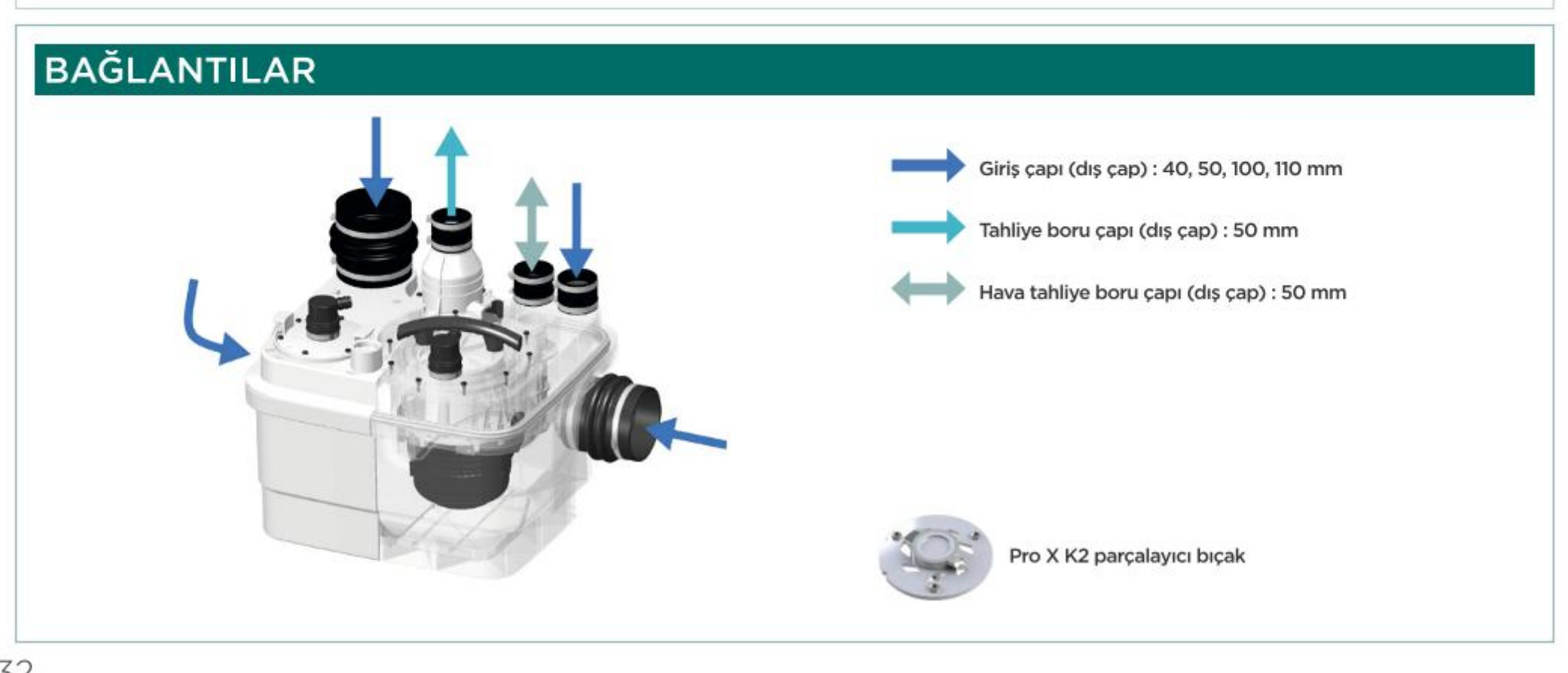

Bağlantı Detayları

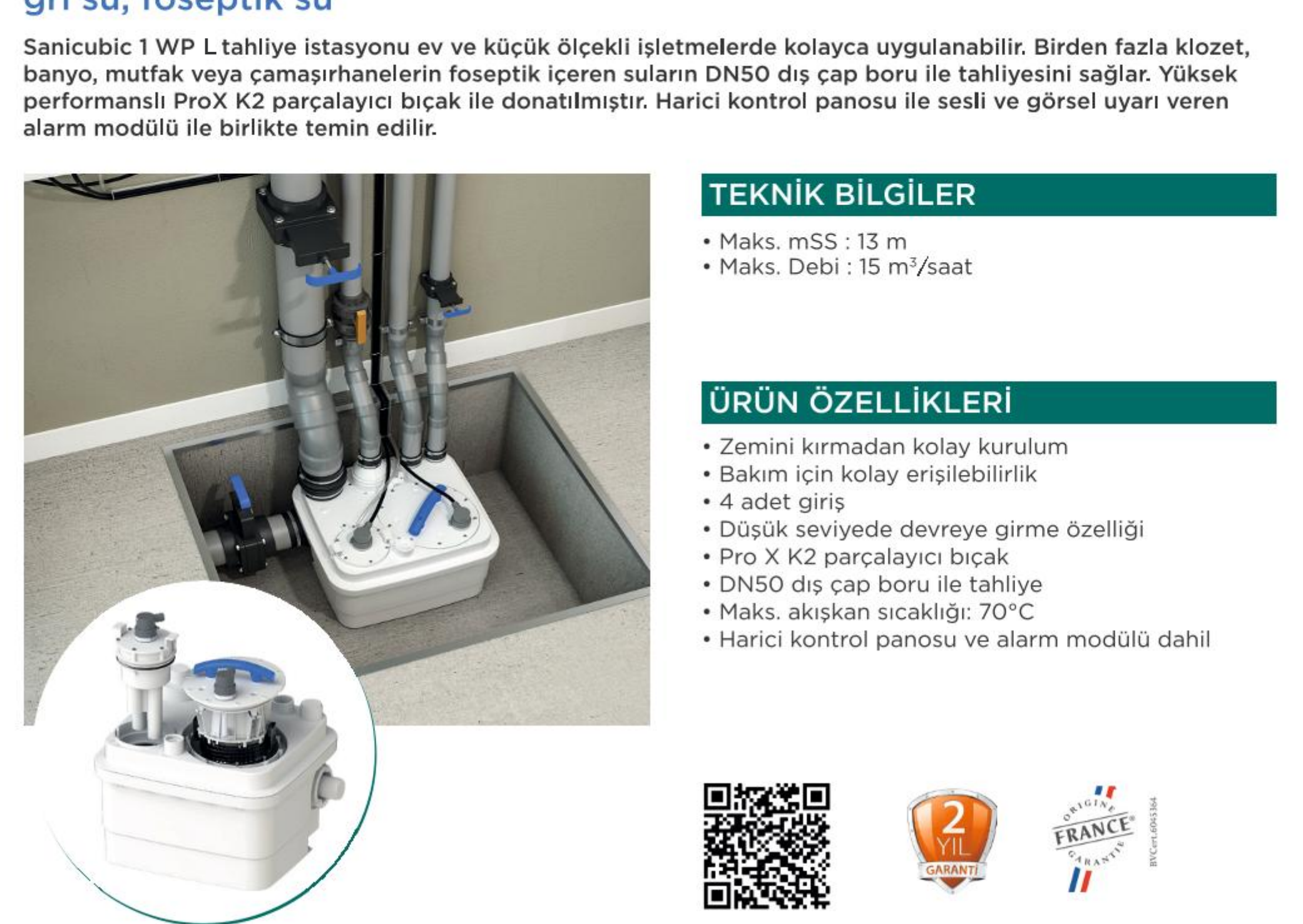

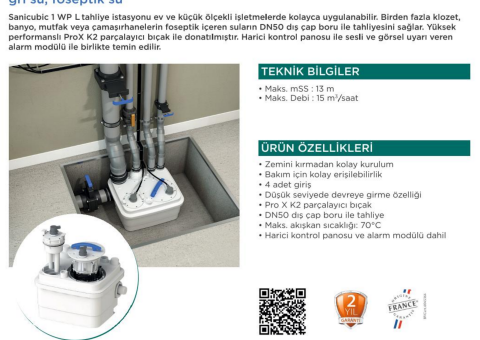

Uygulama Örneği

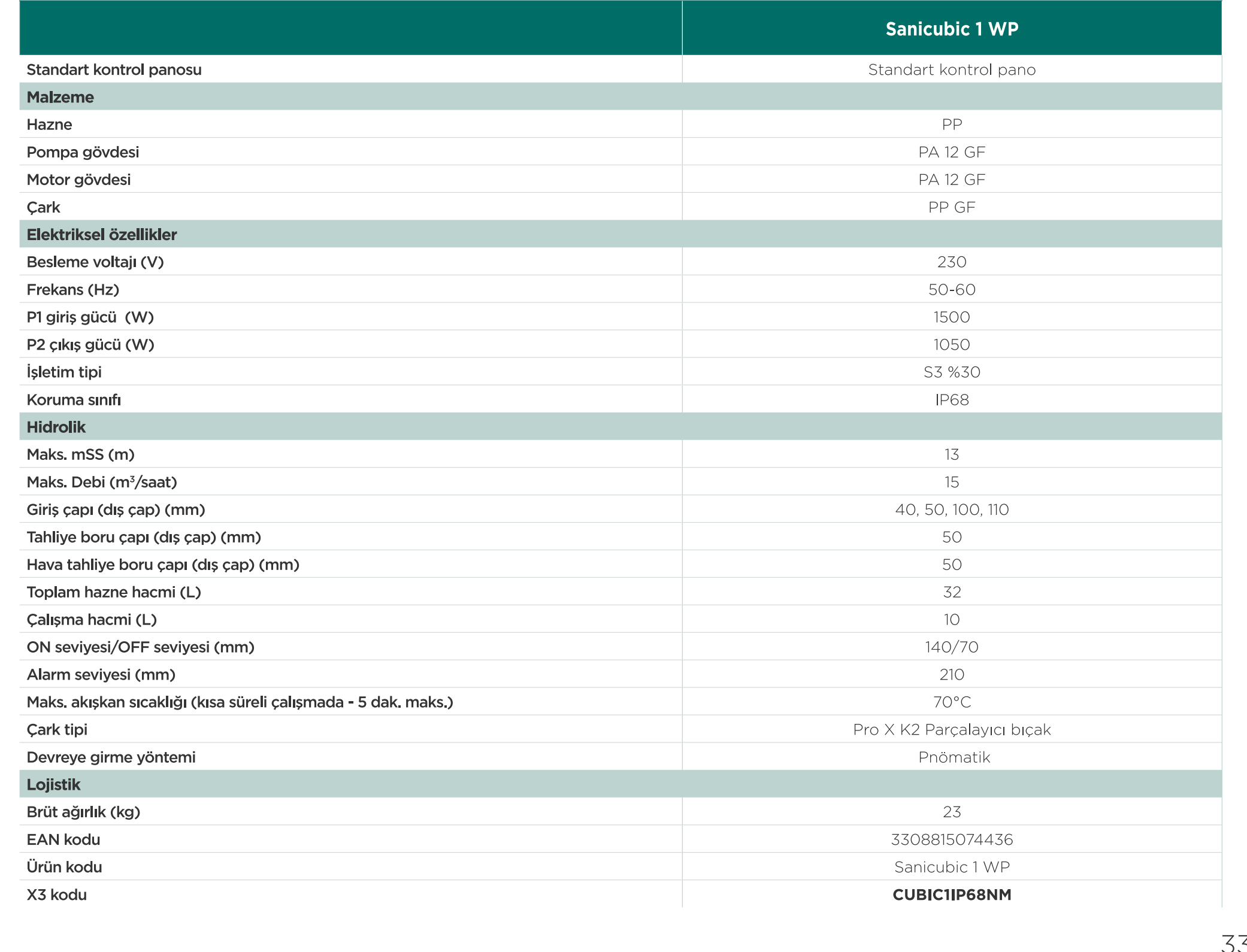

Üretici Teknik Verileri
Aşağıdaki üretici tablosunda ürünün bağlantı, elektrik ve çalışma sınırları yer alır. Ortak tabloda model adına karşılık gelen kolon esas alınmalıdır.
Montaj Öncesinde
Akışkan türü ve sıcaklığı, gerekli debi, tahliye yüksekliği, boru çapı ve elektrik beslemesi birlikte değerlendirilmelidir. Çekvalf, havalandırma ve bakım erişimi üreticinin montaj şartlarına uygun düzenlenmelidir. Katalogdaki opsiyonel aksesuarlar standart teslimat kapsamına dahil sayılmamalıdır.
MEKANİKPARK · SFA
SFA SANICUBIC 1 WP L Tanklı Atık Su Tahliye Ünitesi
SANICUBIC 1 WP L, gri su ve fekal atık suyun toplanarak basınçlı hatta aktarılması için tasarlanmış tek pompalı tahliye ünitesidir. Öğütme sistemi katı maddelerin basınçlı tahliye hattına aktarılmasına yardımcı olur.
SFA SANICUBIC 1 WP L için belirtilen basma yüksekliği 13 metre, maksimum debi 15 m³/h değerindedir. İhtiyaç duyulan çalışma noktası performans eğrisiyle karşılaştırılmalıdır. Gövde ölçüsü 570 × 426 × 439 mm olarak verilmiştir. SFA SANICUBIC 1 WP L modelinin ölçü çizimini, bağlantı detaylarını ve teknik özelliklerini MekanikPark üzerinden inceleyerek projenize uygunluğunu değerlendirebilirsiniz.
