SFA · YOĞUŞMA SUYU TAHLIYE POMPASI

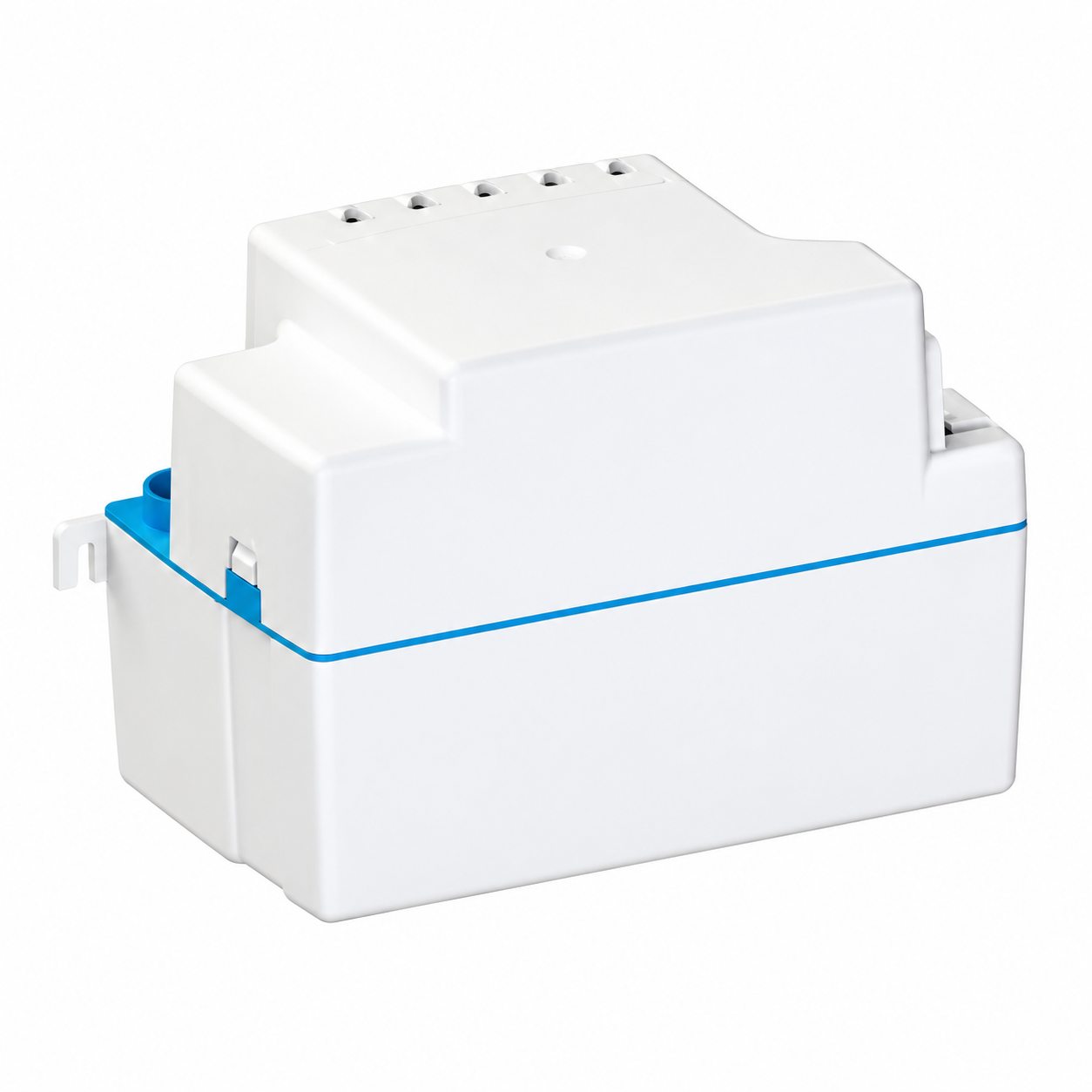

SFA SANICONDENS ECO Yoğuşma Suyu Tahliye Pompası
SANICONDENS ECO, katalogda belirtilen yoğuşmalı cihazlardan gelen suyun tahliyesi için geliştirilmiş kompakt pompadır. Akışkan sıcaklığı, bağlı cihaz kapasitesi ve tahliye kotu katalogdaki teknik sınırlar içinde seçilmelidir.
Model ve Teknik Özellikler
| Model | SANICONDENS ECO |
|---|---|
| Uygulama | Katalogda belirtilen yoğuşma suyu uygulamaları |
| Elektrik | 220–240 V / 50–60 Hz |
| Basma yüksekliği | 4,5 m |
| Maksimum debi | 6,2 l/dak |
| Ölçü | 260 × 138 × 170 mm |

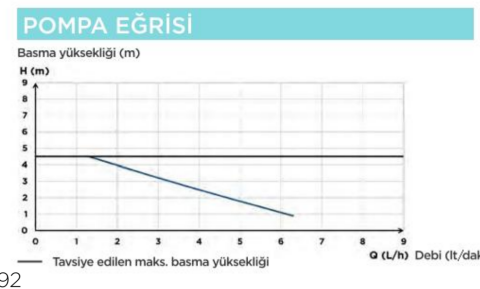

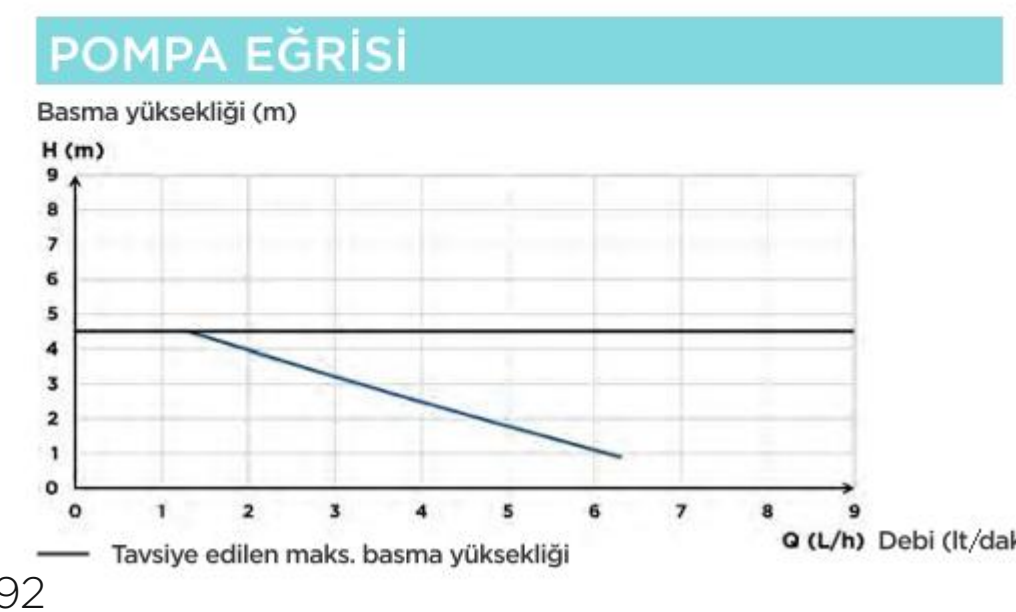

Performans Eğrisi
Basma yüksekliği ve debi tek bir çalışma noktasını ifade etmez. Hat kayıpları ile birlikte performans eğrisi üzerinden seçim yapılmalıdır.

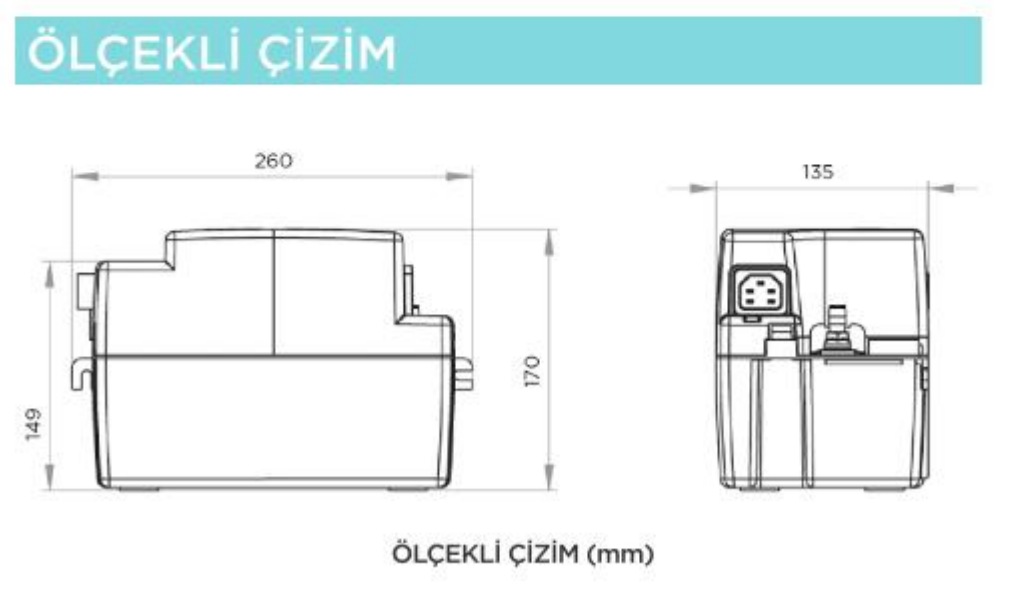

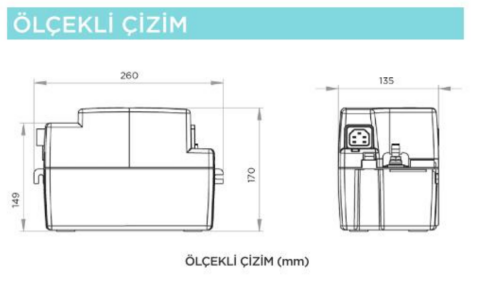

Ölçü ve Montaj Çizimi
Montaj alanı, giriş–çıkış konumları ve servis erişimi çizimdeki ölçülere göre kontrol edilmelidir.
Bağlantı Detayları

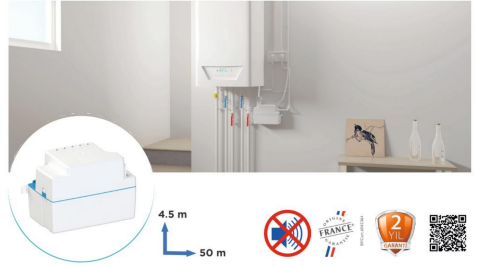

Uygulama Örneği

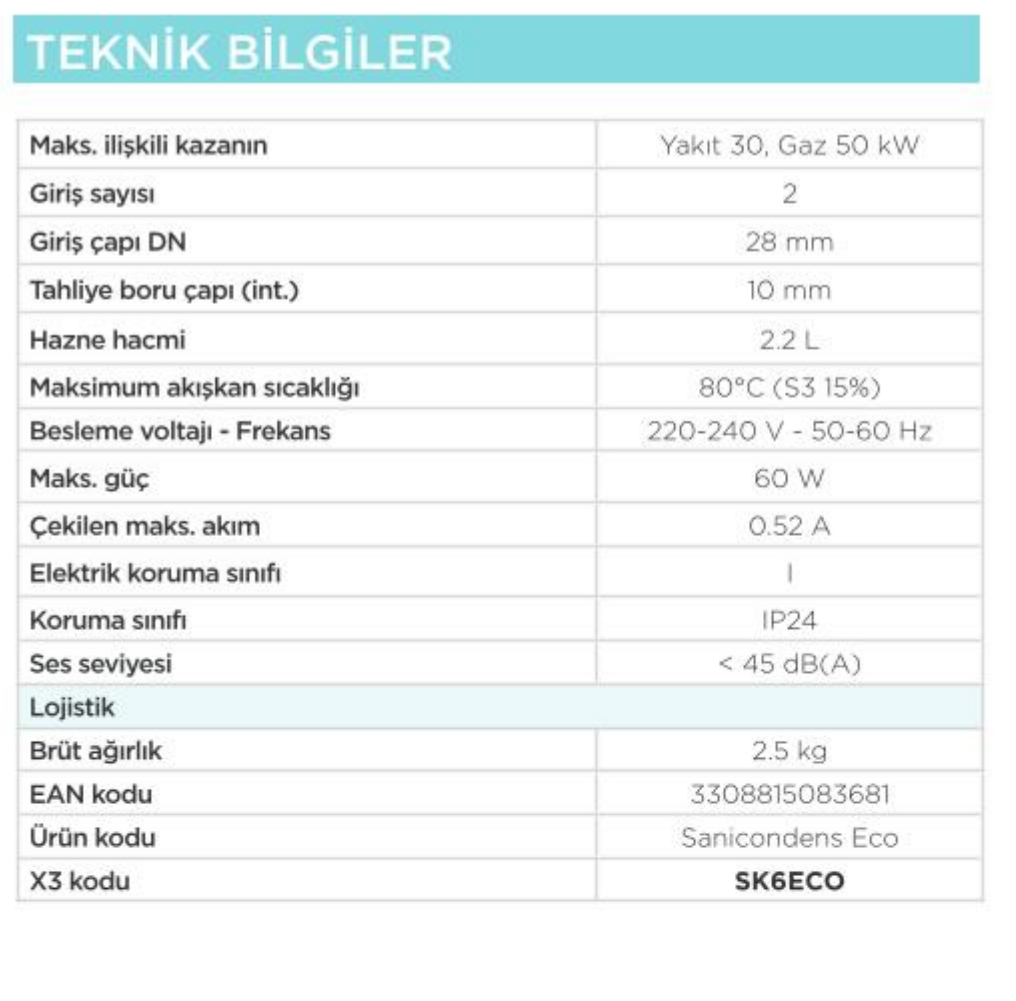

Üretici Teknik Verileri
Aşağıdaki üretici tablosunda ürünün bağlantı, elektrik ve çalışma sınırları yer alır. Ortak tabloda model adına karşılık gelen kolon esas alınmalıdır.
Montaj Öncesinde
Akışkan türü ve sıcaklığı, gerekli debi, tahliye yüksekliği, boru çapı ve elektrik beslemesi birlikte değerlendirilmelidir. Çekvalf, havalandırma ve bakım erişimi üreticinin montaj şartlarına uygun düzenlenmelidir. Katalogdaki opsiyonel aksesuarlar standart teslimat kapsamına dahil sayılmamalıdır.
MEKANİKPARK · SFA
SFA SANICONDENS ECO Yoğuşma Suyu Tahliye Pompası
SANICONDENS ECO, katalogda belirtilen yoğuşmalı cihazlardan gelen suyun tahliyesi için geliştirilmiş kompakt pompadır. Akışkan sıcaklığı, bağlı cihaz kapasitesi ve tahliye kotu katalogdaki teknik sınırlar içinde seçilmelidir.
SFA SANICONDENS ECO için belirtilen basma yüksekliği 4,5 metre, maksimum debi 6,2 l/dak değerindedir. İhtiyaç duyulan çalışma noktası performans eğrisiyle karşılaştırılmalıdır. Gövde ölçüsü 260 × 138 × 170 mm olarak verilmiştir. SFA SANICONDENS ECO modelinin ölçü çizimini, bağlantı detaylarını ve teknik özelliklerini MekanikPark üzerinden inceleyerek projenize uygunluğunu değerlendirebilirsiniz.
