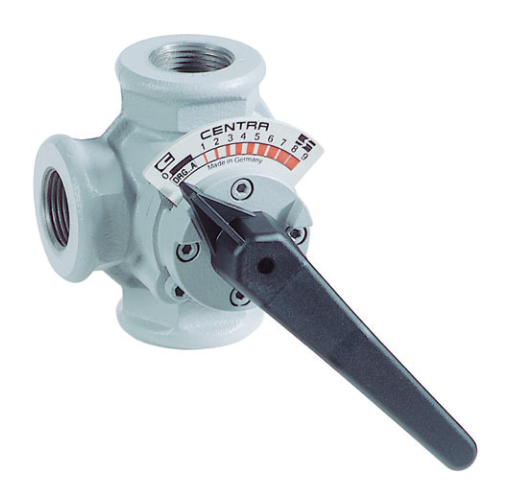

DR32GMLA DN32 İç dişli Üç Yollu Karışım Vanası
RESIDEO · KONTROL VE TESİSAT ÇÖZÜMLERİ
Resideo Centra DRG serisi üç yollu döner vana, ısıtma ve iklimlendirme tesisatlarında gidiş suyu sıcaklığının karışım yoluyla kontrol edilmesini sağlar. Gidiş ve dönüş suyunun karışım oranı döner tapa üzerinden ayarlanır.
Honeywell DR32GMLA adıyla da aranan bu ürün, Resideo ürün ailesinde sunulur.
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Ürün kodu | DR32GMLA |
| Nominal çap | DN32 |
| Bağlantı | İç dişli |
| Kvs | 16 m³/sa |
| Nominal basınç | PN6 — 6 bar |
| Akışkan sıcaklığı | 2–130 °C; yoğuşmasız |
| Maksimum basınç farkı | 100 kPa |
| Dönüş açısı | 90° |
| Gövde | Dökme demir |
| İç aksam | Krom kaplı dökme demir |
| Sızdırmazlık | Çift O-ring |
| Akışkan | VDI 2035 tesisat suyu; en fazla %50 glikol-su |
| Net ağırlık | 4,1 kg |

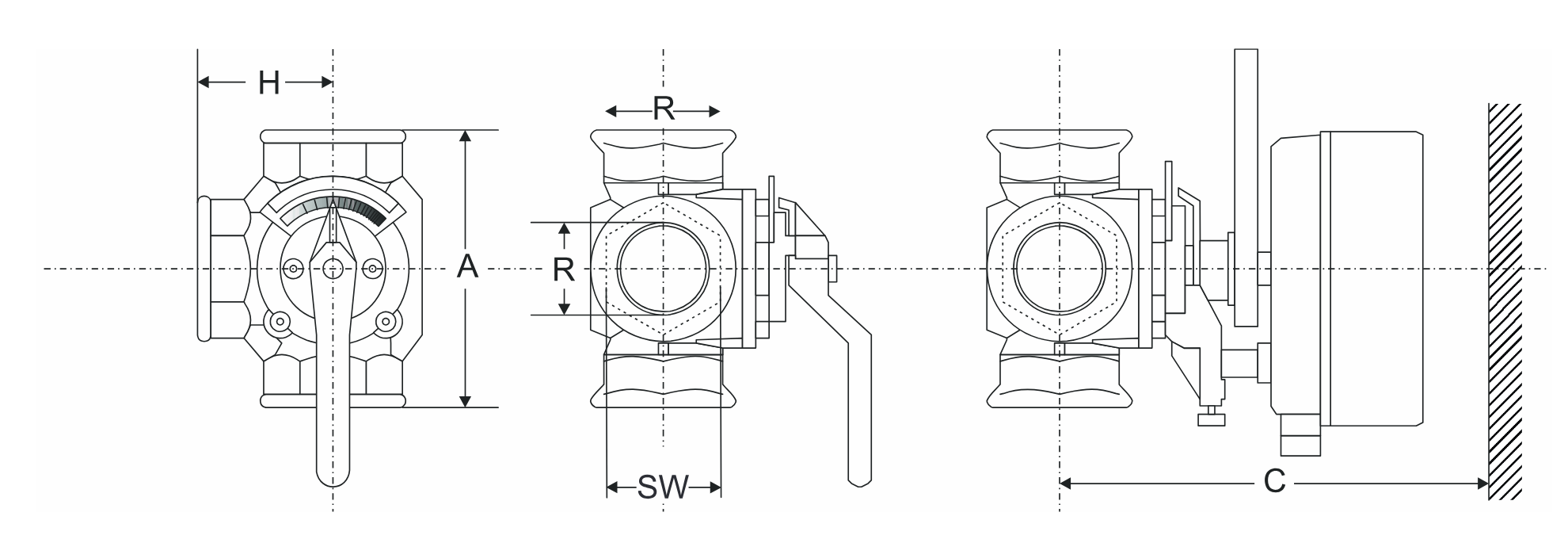

Ölçüler ve Orijinal Teknik Çizim
| Ölçü | Birim | DR32GMLA |
|---|---|---|
| A | mm | 140 |
| C | mm | 240 |
| SW | mm | 60 |
| H | mm | 70 |
| R | inç | 1¼″ |

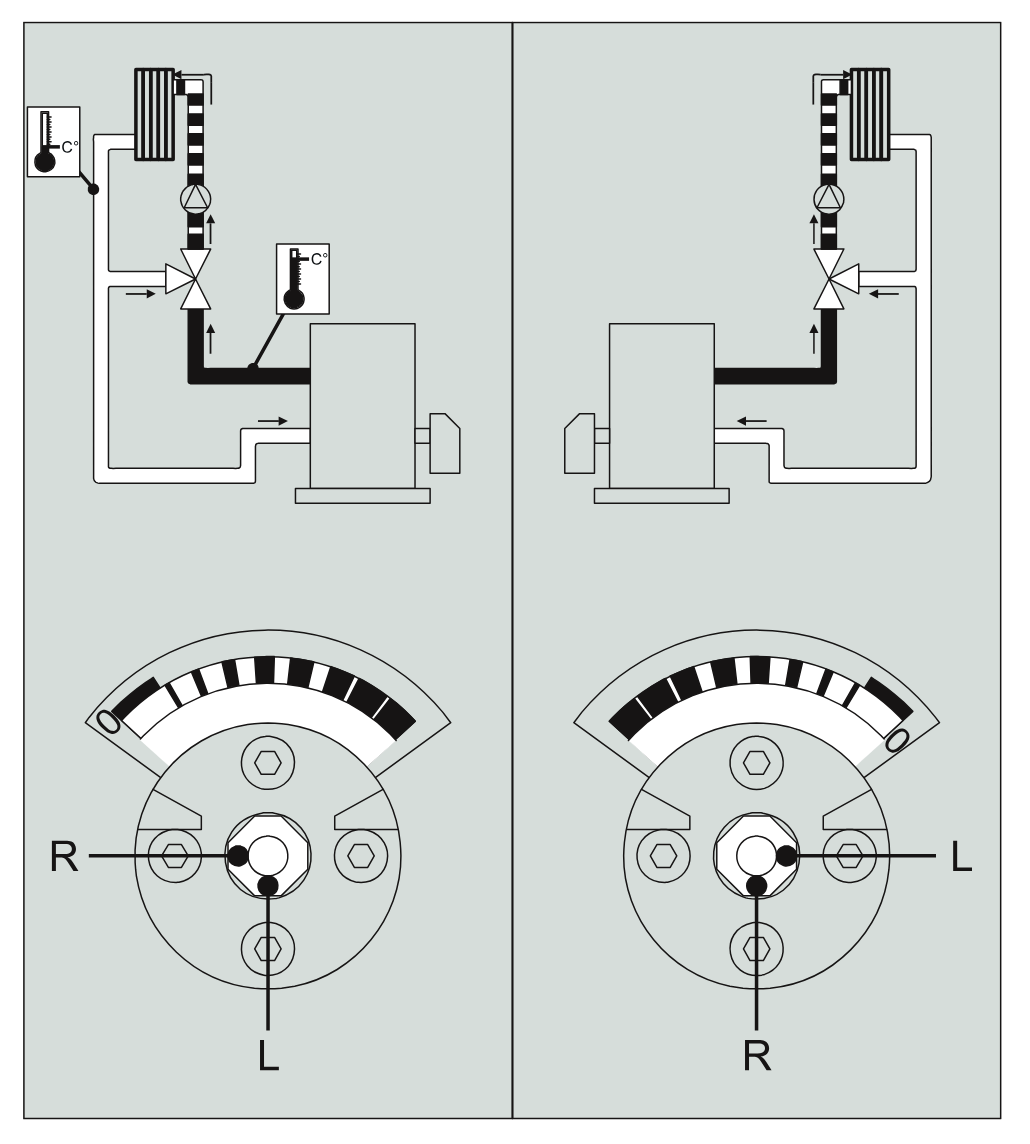

Üretici Bağlantı Örneği
Kullanım ve Montaj Notları
- Bu kayıt vana gövdesine aittir; elektrikli motor dahil değildir.
- Teklifinizde bu vana ile birlikte VMM10 motoru listelenmiştir. Motor ayrı ürün olarak sunulur.
- Çizimdeki C ölçüsü motor ve duvar yönündeki gerekli montaj alanını gösterir; yalnız vana gövde uzunluğu değildir.
Resideo DR32GMLA — Ürün Özeti
DR32GMLA, DN32 i̇ç dişli gövdesi ve 16 m³/sa Kvs değeriyle üç yollu karışım kontrolü için tasarlanmıştır. PN6 sınıfındaki vana, uygun Resideo Centra motoruyla ısıtma ve soğutma suyu sıcaklık kontrolünde kullanılabilir.
Ürün seçimi; bağlantı ölçüsü, elektriksel özellikler ve tesisatın çalışma koşulları birlikte değerlendirilerek yapılmalıdır.
