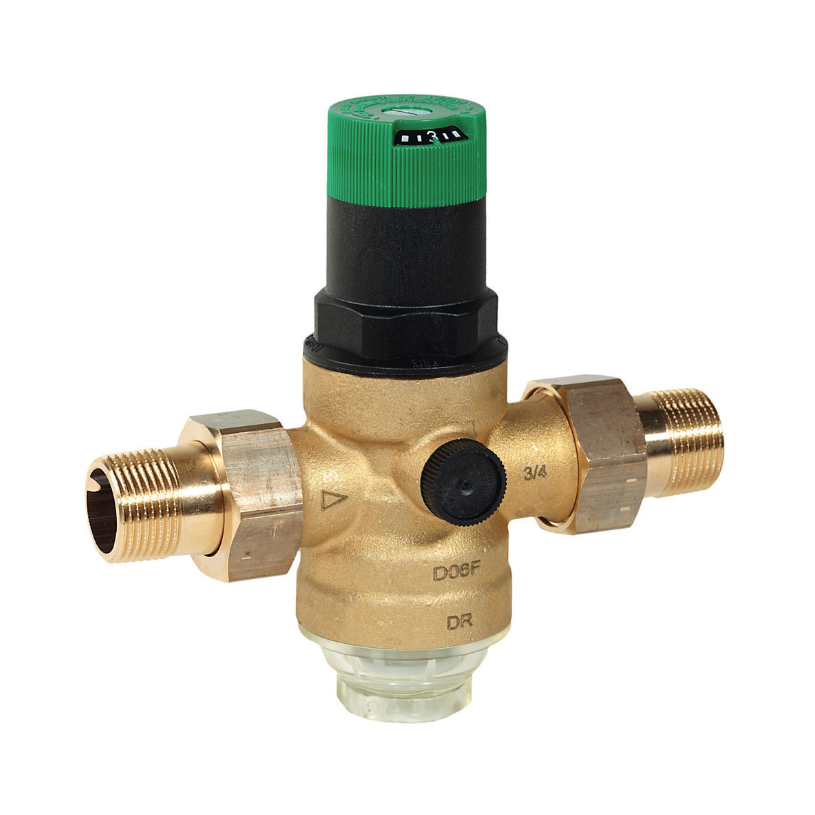

Resideo Braukmann D06F-3/4A — Dengeli Su Basıncı
RESIDEO BRAUKMANN · D06F SERİSİ
D06F-3/4A, DN20 / 3/4″ bağlantıya sahip, entegre ince filtreli ve ayar skalalı basınç düşürücü vanadır. Şebekeden gelen basıncı tesisatın ihtiyacına göre sınırlandırmaya ve giriş basıncı dalgalanmalarında ayarlanan çıkış basıncını korumaya yardımcı olur.
Türkiye’de daha önce Honeywell D06F adıyla bilinen seri, Resideo Braukmann ürün ailesinde yer alır.
DN20 · 1,5–6 bar ayar aralığı · 16 bar maksimum giriş
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Ürün kodu | D06F-3/4A |
| Nominal çap | DN20 |
| Bağlantı | R 3/4″ — rakorlu, dış dişli |
| Akışkan | Kullanım suyu |
| Maksimum giriş basıncı | 16 bar |
| Çıkış basıncı ayar aralığı | 1,5–6 bar |
| Fabrika çıkış ayarı | 3 bar |
| Minimum basınç düşümü | 1 bar |
| A tipi maksimum akışkan sıcaklığı | 40 °C |
| EN 1567 koşulunda sıcaklık | 30 °C |
| Kvs | 3,1 m³/sa |
| Gövde | Çinkosuzlaşmaya dayanıklı pirinç |
| Filtre kabı | Şeffaf sentetik malzeme |
| Filtre inceliği | 0,16 mm — paslanmaz çelik |
| Diyafram / conta | EPDM |
| Ağırlık | 1 kg |

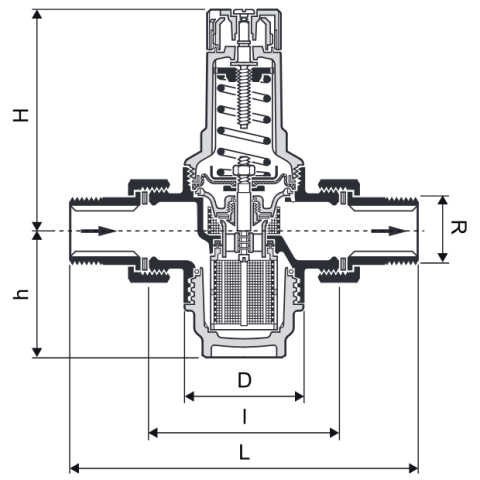

Ölçüler ve Orijinal Teknik Çizim
| İşaret | Birim | D06F-3/4A |
|---|---|---|
| R | inç | 3/4″ |
| L | mm | 160 |
| l | mm | 90 |
| H | mm | 89 |
| h | mm | 58 |
| D | mm | 54 |
| Ağırlık | kg | 1 |
L: rakorlarla toplam uzunluk · l: gövde uzunluğu. H ve h, boru eksenine göre üst ve alt yüksekliklerdir.

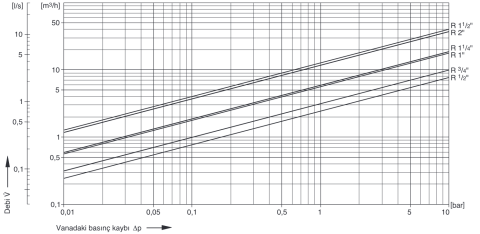

Debi ve Basınç Kaybı Eğrisi
Bu model için R 3/4″ eğrisi esas alınır. Kvs değeri 3.1 m³/sa olup vana seçimi, tesisat debisi ve kullanılabilir basınç farkı birlikte değerlendirilerek yapılmalıdır.

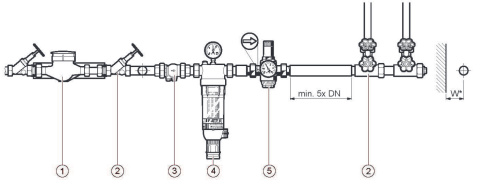

Standart Bağlantı Örneği
1: Su sayacı · 2: Kesme vanası · 3: Çek valf · 4: Filtre · 5: Basınç düşürücü vana.
- Yatay veya dikey montaja uygundur; bakım için erişilebilir ve donmaya karşı korunan bir alan seçilir.
- Her iki tarafta kesme vanası bulunmalıdır. Akış yönünde filtre ve pislik tutucu kullanılmalıdır.
- Vana sonrasında en az 5 × DN düz boru mesafesi bırakılır. Bu modelin çizimdeki W montaj mesafesi 60 mm’dir.
- Manometre ve çizimdeki diğer tesisat elemanları ayrı aksesuarlardır; ürün kapsamına dahil olarak değerlendirilmemelidir.
Resideo Braukmann D06F-3/4A — Ürün Özeti
D06F-3/4A DN20 3/4″ basınç düşürücü vana, ayarlanabilir çıkış basıncı ve entegre filtresiyle kullanım suyu tesisatlarında basınç kontrolü sağlar. Honeywell D06F basınç düşürücü olarak da tanınan A tipi model; şeffaf filtre kabı, pirinç gövdesi ve rakorlu dış dişli bağlantılarıyla konut, ticari ve uygun endüstriyel su tesisatlarında kullanılabilir.
160 mm toplam montaj uzunluğu, 1 kg ağırlık ve 3.1 m³/sa Kvs değeri bu modele aittir. Çıkış basıncı 1,5–6 bar arasında ayarlanabilir; seçim ve montajda üreticinin uygulama sınırları esas alınmalıdır.
