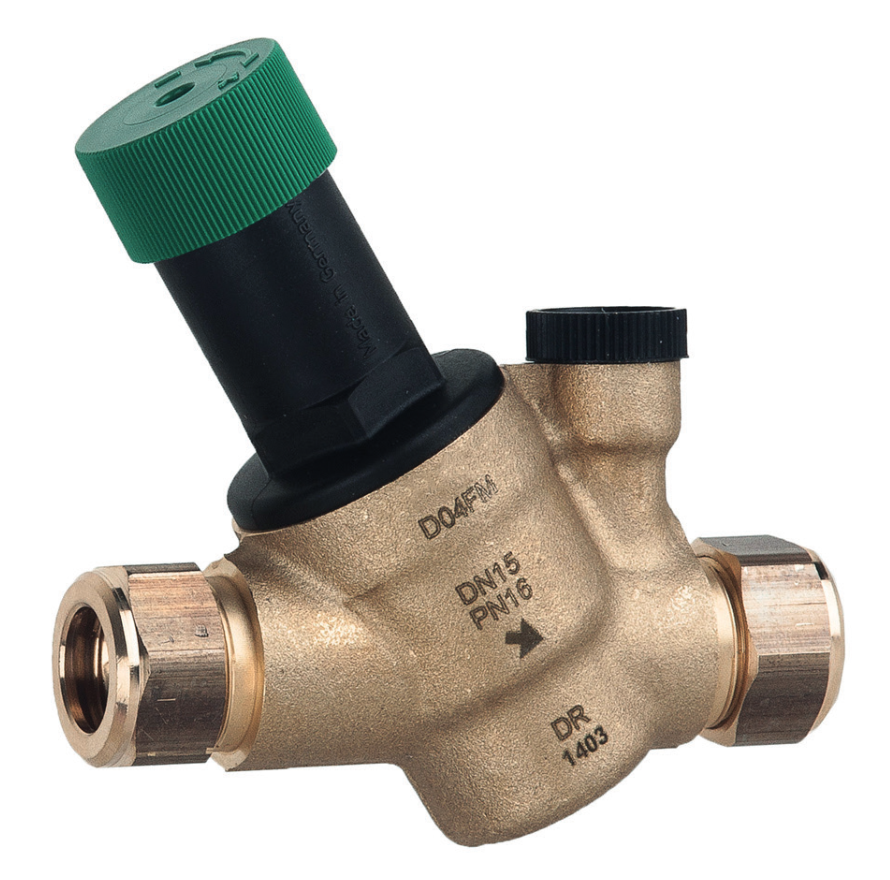

D04FM-3/4A DN20 3/4″ Kompakt Basınç Düşürücü Vana
RESIDEO · BRAUKMANN
Kullanım suyu tesisatındaki yüksek şebeke basıncını azaltmak ve çıkış basıncını ayarlanan seviyede tutmak için geliştirilmiş kompakt, denge yataklı vanadır.
Honeywell D04FM-3/4A adıyla da aranan bu ürün, Resideo ürün ailesinde sunulur.
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Ürün kodu | D04FM-3/4A |
| Nominal çap | DN20 |
| İç diş (Ri) | 3/4″ |
| Dış diş (Ra) | 1″ |
| Maksimum giriş basıncı | 16 bar |
| Çıkış basıncı ayarı | 1,5–6 bar |
| Minimum basınç farkı | 1 bar |
| Maksimum akışkan sıcaklığı | 70 °C (10 bar koşulunda) |
| EN 1567 sıcaklık koşulu | 30 °C |
| Kvs | 2,6 m³/sa |
| Gövde | Çinkosuzlaşmaya dayanıklı pirinç |
| Manometre bağlantısı | G 1/4″ |
| Ağırlık | 0,36 kg |

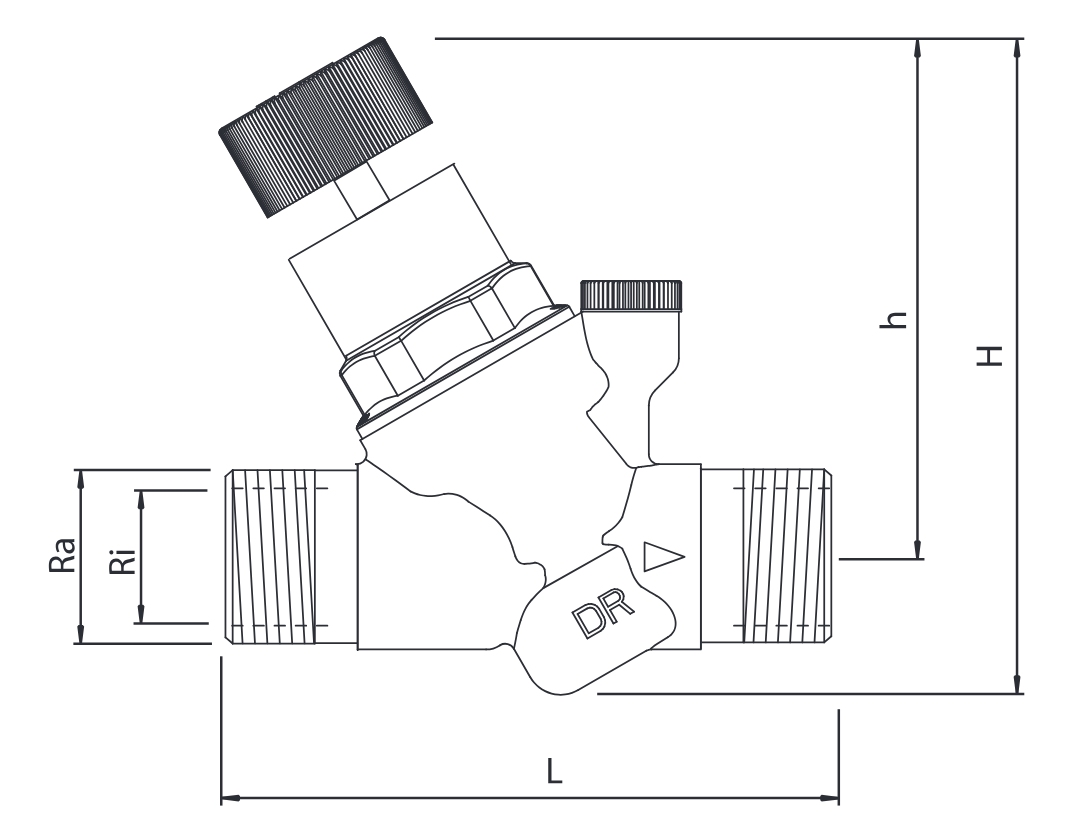

Ölçüler ve Orijinal Teknik Çizim
| Ölçü | Birim | D04FM-3/4A |
|---|---|---|
| L | mm | 88 |
| H | mm | 106 |
| h | mm | 82,7 |
| Ri | inç | 3/4″ |
| Ra | inç | 1″ |

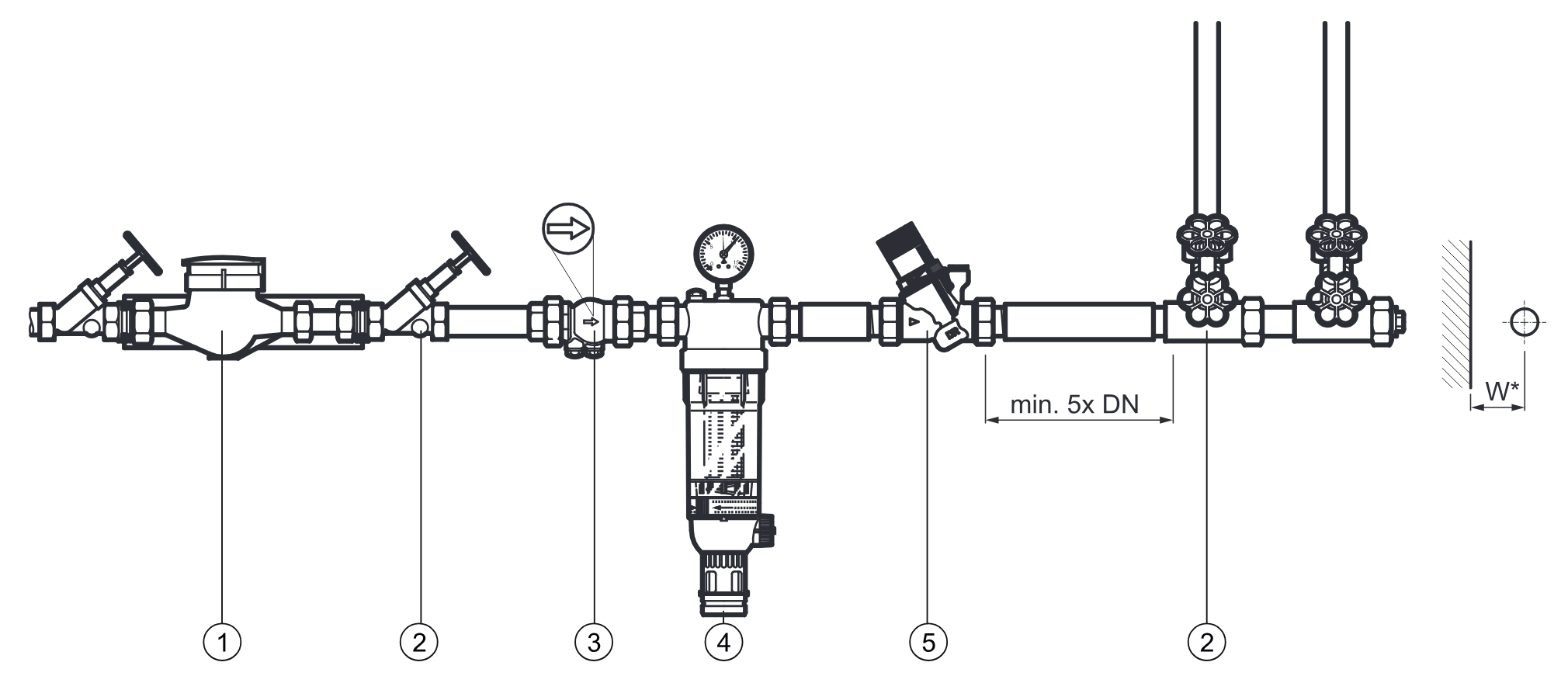

Üretici Bağlantı Örneği
1: Su sayacı · 2: Kesme vanası · 3: Çek valf · 4: Filtre · 5: Basınç düşürücü vana.
Kullanım ve Montaj Notları
- Manometre ayrı aksesuardır; ürün paketine dahil değildir.
- Üretici örneğinde vana sonrasında en az 5 × DN düz boru mesafesi bırakılır.
- Her iki tarafta kesme vanası bulunmalı; montaj yeri bakım için erişilebilir ve dona karşı korunmuş olmalıdır.
Resideo D04FM-3/4A — Ürün Özeti
DN20 ve 3/4″ iç diş bağlantılı D04FM-3/4A, 1,5–6 bar ayar aralığını kompakt bir gövdede sunar. 88 mm uzunluğu ve 2.6 m³/sa Kvs değeriyle kullanım suyu tesisatlarında basınç kontrolüne uygundur.
Ürün seçimi; bağlantı ölçüsü, elektriksel özellikler ve tesisatın çalışma koşulları birlikte değerlendirilerek yapılmalıdır.
