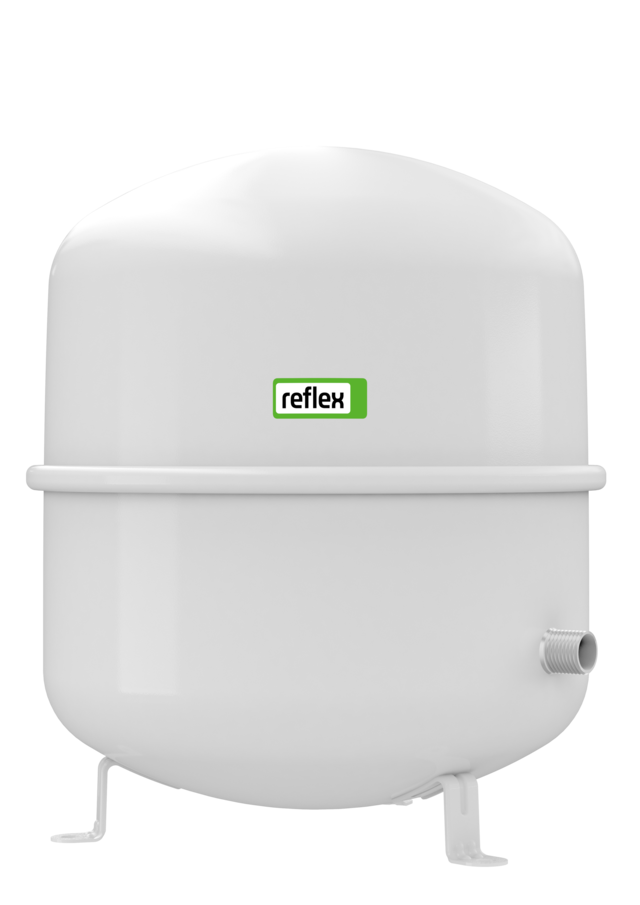

Reflex N 50 - 6 bar Sabit Membranlı Kapalı Genleşme Tankı
REFLEX · N SERİSİ
Kapalı devre ısıtma ve soğutma tesisatlarında sıcaklığa bağlı hacim değişimini karşılamaya yardımcı olan sabit membranlı genleşme tankıdır. SBR yarı membranı, su ve gaz bölmelerini birbirinden ayırır.
50 l · 6 bar · R 3/4"
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Model | N 50 |
| Renk | Beyaz |
| Membran malzemesi | SBR |
| Nominal hacim | 50 l |
| Maksimum kullanım hacmi | 45 l |
| Maksimum sistem sıcaklığı | 120 °C |
| Minimum işletme sıcaklığı | -10 °C |
| Maksimum membran işletme sıcaklığı | 70 °C |
| Maksimum işletme basıncı | 6 bar |
| Fabrika ön gaz basıncı | 1.5 bar |
| Bağlantı | R 3/4" |
| Membran yapısı | Sabit / değiştirilemeyen yarı membran |

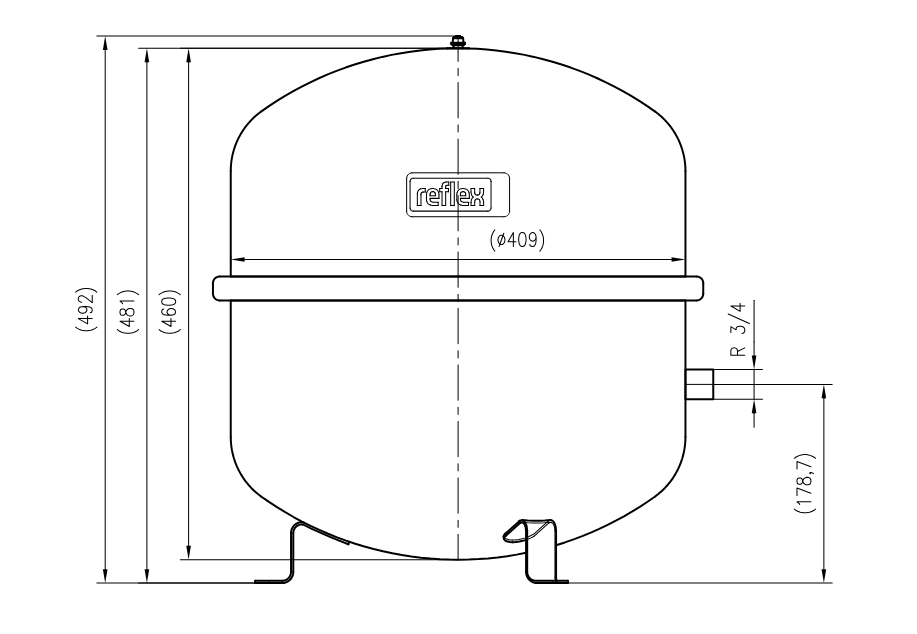

Ölçüler ve Orijinal Teknik Çizim
| Özellik | Değer |
|---|---|
| Çap | 441 mm |
| Toplam yükseklik | 487 mm |
| Su bağlantı yüksekliği | 175 mm |
| Yaklaşık devrilme ölçüsü | 657 mm |
| Boş ağırlık | 9.60 kg |
Çizim üzerindeki gövde referansları ile toplam montaj ölçüleri farklı olabilir. Tablo, üreticinin ürün teknik verilerini gösterir.
Yapı ve Kullanım Özellikleri
- Değiştirilemeyen SBR yarı membran
- Kapalı devre ısıtma ve soğutma sistemlerine uygun yapı
- Epoksi dış kaplama
- DIN EN 13831 tasarımı
- Ayaklı, dik yerleşim
Sistem sıcaklığı ile membranın izin verilen işletme sıcaklığı farklı değerlerdir. Membran işletme sıcaklığı sınırı 70 °C’dir.
Ürün Özeti
Reflex N 50 - 6 bar Sabit Membranlı Kapalı Genleşme Tankı, 50 l nominal hacmi, 6 bar maksimum işletme basıncı ve R 3/4" bağlantısı ile kapalı ısıtma ve soğutma devreleri için değerlendirilebilir. 441 mm çap ve 487 mm yükseklik bilgileri montaj alanı planlamasına yardımcı olur. Uygun tank hacmi ve ön basınç, tesisatın çalışma şartlarına göre belirlenmelidir.
