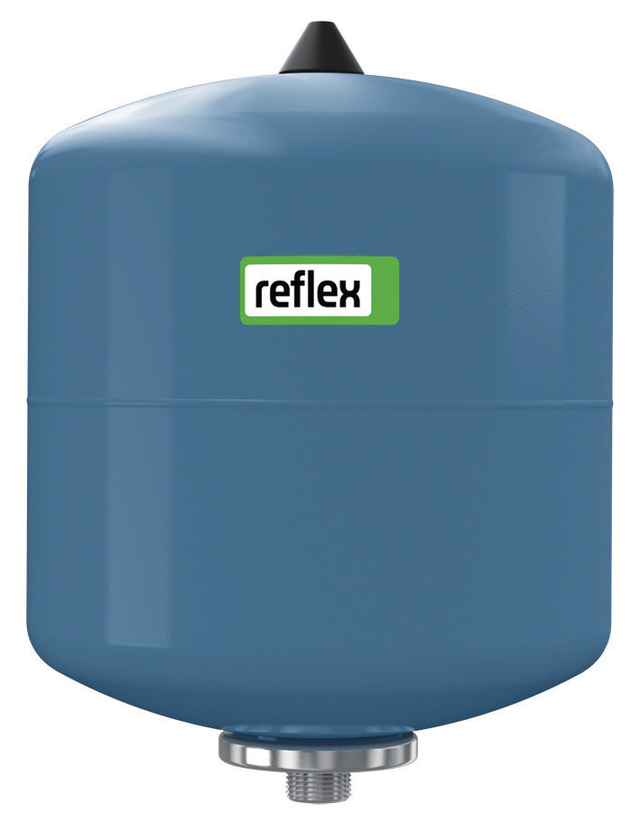

Refix DE 25 Kullanma Suyu Genleşme Tankı
REFLEX · REFIX DE SERİSİ
Kullanma ve proses suyu sistemlerinde basınç değişimlerini dengelemek için tasarlanmış, sürekli akış geçişi bulunmayan membranlı genleşme tankıdır. Butyl membranı ve suyla temas eden parçalardaki korozyon koruması ile Refix DE ürün ailesinin bir parçasıdır.
25 l · 10 bar · G 3/4"
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Model | DE 25 |
| Renk | Mavi |
| Membran malzemesi | Butyl |
| Nominal hacim | 25 l |
| Maksimum kullanım hacmi | 18,7 l |
| Maksimum sistem sıcaklığı | 70 °C |
| Minimum işletme sıcaklığı | -10 °C |
| Maksimum membran işletme sıcaklığı | 70 °C |
| Maksimum işletme basıncı | 10 bar |
| Fabrika ön gaz basıncı | 4 bar |
| Bağlantı | G 3/4" |
| Membran yapısı | Sabit tam membran |
Ölçüler ve Orijinal Teknik Çizim
| Özellik | Değer |
|---|---|
| Çap | 280 mm |
| Toplam yükseklik | 518 mm |
| Yaklaşık devrilme ölçüsü | 589 mm |
| Boş ağırlık | 4,12 kg |
Çizim üzerindeki gövde referansları ile toplam montaj ölçüleri farklı olabilir. Tablo, üreticinin ürün teknik verilerini gösterir.
Yapı ve Kullanım Özellikleri
- Butyl tam membran
- Suyla temas eden parçalarda korozyon koruması
- Epoksi dış kaplama
- DIN EN 13831 tasarımı
- Kompakt, dişli bağlantılı gövde
Refix DE, sürekli akışlı bir tank değildir. İçme suyu onayı gerektiren uygulamalarda uygunluk proje şartlarına göre ayrıca değerlendirilmelidir.
Ürün Özeti
Refix DE 25 Kullanma Suyu Genleşme Tankı, 25 l nominal hacmi, 10 bar maksimum işletme basıncı ve G 3/4" bağlantısı ile kullanma ve proses suyu basınç dengeleme uygulamaları için değerlendirilebilir. 280 mm çap ve 518 mm yükseklik bilgileri montaj alanı planlamasına yardımcı olur. Uygun tank hacmi ve ön basınç, tesisatın çalışma şartlarına göre belirlenmelidir.
