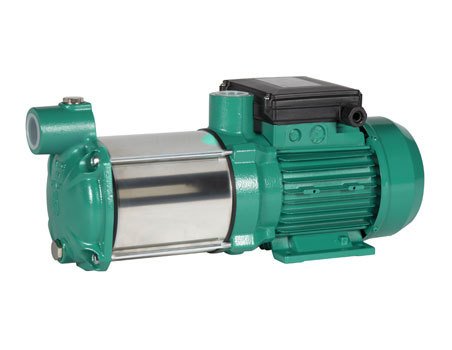

Wilo Initial MSH SerisiYatay milli çok kademeli santrifüj pompa
Wilo Initial MSH serisi, su temini ve basınçlandırma uygulamalarında kullanılan yatay milli çok kademeli santrifüj pompalardan oluşur. Seri modellerinin motor verileri, malzeme bilgileri, performans eğrileri ve montaj ölçüleri karşılaştırılabilir bir düzende sunulmuştur.
Genel Özellikleri
Yapı
→ Çok çarklı yatay tip santrifüj pompalar
Uygulama
→ Kuyulardan ve tanklardan su temini
→ Bahçe sulama
→ Hidrofor
Özellikler ve Ürün Avantajları
→ En yüksek emiş derinliği 7 m
→ Kullanım suyu uygulamaları için ideal
Malzeme
→ Çark Noryl
→ Pompa Gövdesi Paslanmaz çelik (AISI 304)
→ Emiş ve Basma Hattı Döküm (GG25)
→ Gövde Kapağı Döküm (GG25)
→ Mil Paslanmaz çelik (AISI 304)
→ Mekanik Salmastra Seramik/Grafit (3XX serisi)
Silikon/Silikon (4XX serisi)
→ Conta NBR
→ Difüzör Noryl
Teknik Bilgiler
→ Maks. akışkan sıcaklığı 35 °C
→ Şebeke bağlantısı 1~230 V, 50 Hz / 3~400V, 50 Hz
→ Koruma / Yalıtım sınıfı F
→ Maks. emme yüksekliği 7 m
Performans Eğrisi
Performans Değerleri
| Model | Nominal Güç-P2 (kW) | Nominal Güç-P2 (Hp) | Nominal Akım(A) |
|---|---|---|---|
| Initial MSH 305 M | 1,1 | 1,5 | 6,2 |
| Initial MSH 407 M | 2,2 | 3 | 12 |
| Initial MSH 407 T | 2,2 | 3 | 5,3 |
| Initial MSH 408 T | 3 | 4 | 6,6 |
Teknik Ölçü Çizimi
Ürün Boyutları
| Model | DNA | DNM | A | B | C | D | E | F | H1 | H | Ağırlık (kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Initial MSH 305 M | 1” | 1” | 262 | 218 | 406 | 135 | 112 | 7 | 112 | 172 | 13,9 |
| Initial MSH 407 M/T | 1½” | 1” | 327 | 286 | 572 | 194 | 150 | 13 | 189 | 242 | 27,4 |
| Initial MSH 408 T | 1½” | 1” | 385 | 344 | 630 | 194 | 150 | 13 | 189 | 242 | 27,9 |
Wilo Initial MSH Model Seçenekleri
Doğru Ürün Seçimi İçin Teknik Destek
Wilo Initial MSH yatay milli çok kademeli santrifüj pompa seçiminde ihtiyaç duyulan debi, basma yüksekliği, akışkan özellikleri, tesisat kayıpları, elektrik beslemesi ve montaj ölçüleri birlikte değerlendirilmelidir. Uygun modelin belirlenmesi için MekanikPark mühendislik ekibinden teknik destek alabilirsiniz.
Wilo Initial MSH Yatay milli çok kademeli santrifüj pompa

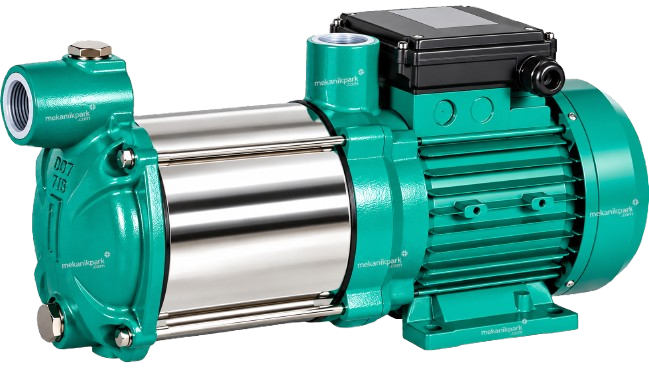

Initial MSH 303, 304, 305, 407 ve 408 modelleri farklı motor gücü seçenekleriyle sunulur. M modeller monofaze, T modeller trifaze elektrik bağlantısını ifade eder. Yatay çok kademeli pompa seçimi, sistemin debi ve basma yüksekliği ihtiyacına göre ilgili performans eğrisi esas alınarak yapılır. Bu sayfadaki ürün: MSH 407 T Çok Kademeli Trifaze Yatay Milli Santrifüj Pompa. Seri tablosunda birden fazla model yer aldığında seçim ve montaj için bu modele ait satır esas alınır. Performans eğrileri, bağlantı ölçüleri ve teslimat kapsamı ilgili bölümlerde birlikte sunulmuştur.
