MAGNA3 50-100 F

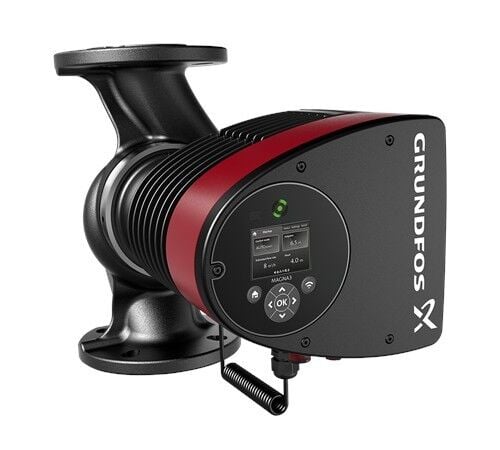

MAGNA3 50-100 F Frekans Konvertörlü Sirkülasyon Pompası
GRUNDFOS MAGNA3 50-100 F, ısıtma ve soğutma devrelerinde suyun dolaşımını sağlayan, entegre frekans konvertörlü ve ıslak rotorlu bir sirkülasyon pompasıdır. DN 50 bağlantı boyutu, 280 mm montaj uzunluğu ve 10 m maksimum basma yüksekliğiyle bu modele ait teknik değerler aşağıda verilmiştir.
Pompa ve motor tek bir ünite oluşturur; yataklar transfer edilen sıvı ile yağlanır. Daimi mıknatıslı senkron motorun devri entegre frekans dönüştürücüyle kontrol edilir. AUTOADAPT ve FLOWADAPT kontrol fonksiyonları, dahili fark basınç ve sıcaklık sensörü ve kullanımı kolay kontrol ekranı sistemin izlenmesine ve kontrolüne yardımcı olur. CIM modülleriyle fieldbus iletişimi sağlanabilir; analog ve dijital girişler ile yapılandırılabilir röleler bulunur. E modeli, Grundfos GO uygulamasına Bluetooth üzerinden doğrudan bağlantıyı destekler.
Karıştırma devreleri, ısıtma ve iklimlendirme yüzeyleri, toprak kaynaklı ısı pompası sistemleri ve küçük soğutma grubu uygulamalarında kullanılabilir.
Teknik Özellikler
| Ürün numarası | 97924283 |
|---|---|
| Pompa gövdesi | Dökme demir EN 1561 EN-GJL-250 ASTM A48-250B |
| Çark | Kompozit |
| Ortam sıcaklığı aralığı | 0 .. 40 °C |
| Maksimum çalışma basıncı | 10 bar |
| Bağlantı tipi | DIN |
| Bağlantı boyutu | DN 50 |
| Bağlantı basınç sınıfı | PN 6/10 |
| Pompalanan sıvı | Su |
| Sıvı sıcaklık aralığı | -10 .. 110 °C |
| Maksimum P1 - giriş gücü | 403 W |
| P1 min. | 21 W |
| Ana frekans | 50 / 60 Hz |
| Nominal voltaj | 1 x 230 V |
| Maksimum akım tüketimi | 0.22–1.86 A |
| Maks. hız | 4380 rpm |
| Koruma sınıfı (IEC 34-5) | IPX4D |
| Yalıtım sınıfı (IEC 85) | F |
| Enerji (EEI) | 0.18 |
| Net ağırlık | 18 kg |

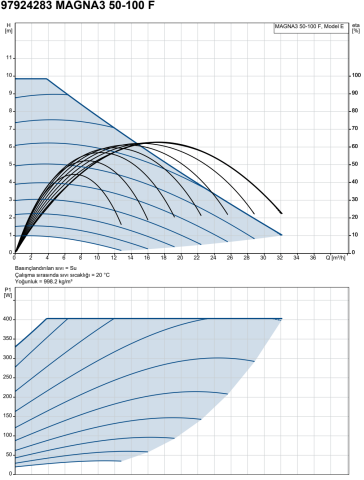

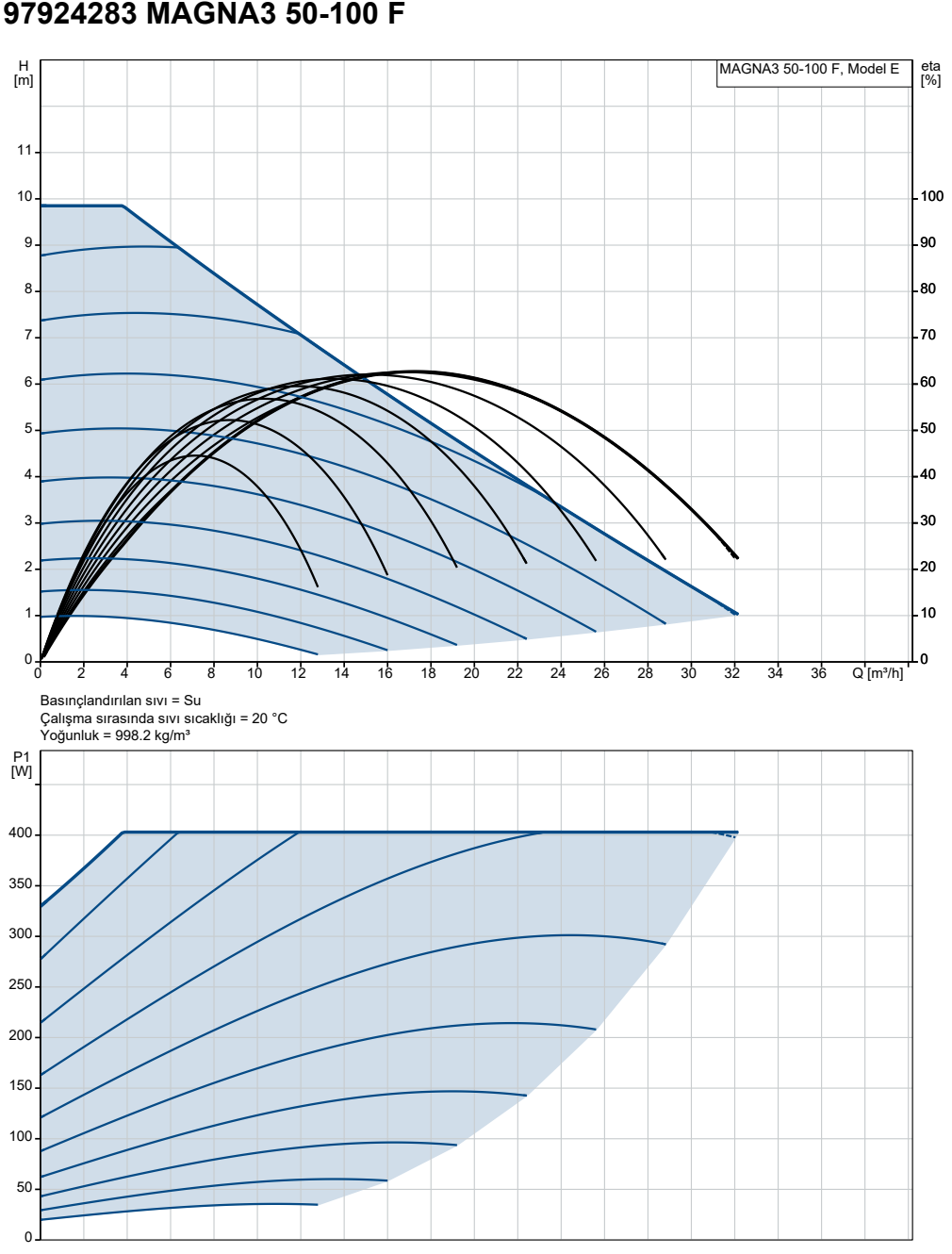

Performans Eğrisi
Performans Değerleri
| Nominal debi | 16.77 m³/h |
|---|---|
| Nominal basma yüksekliği | 5.622 m |
| Maksimum basma yüksekliği | 10 m |
| Eğride kullanılan sıvı | Su |
| Eğride kullanılan sıvı sıcaklığı | 20 °C |

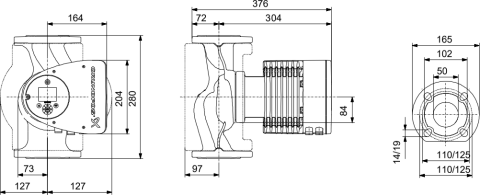

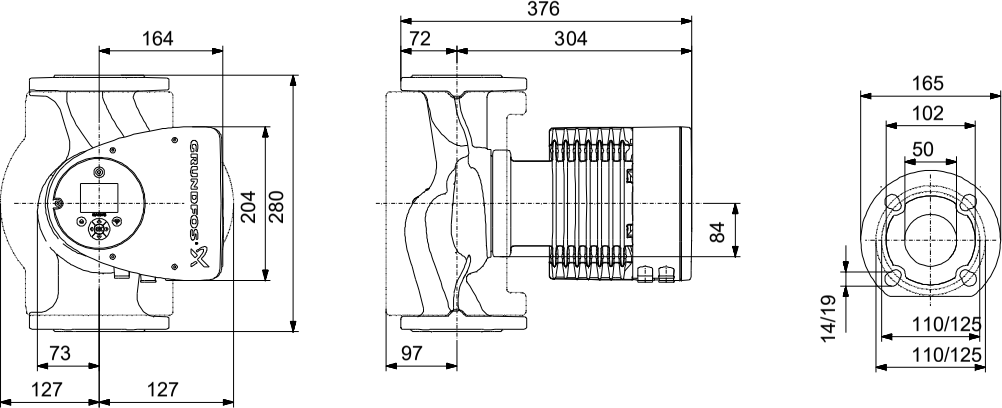

Teknik Çizim ve Ürün Boyutları
Ürün Boyutları Tablosu
| Emme-basma ağızları arası mesafe | 280 mm |
|---|---|
| Bağlantı tipi | DIN |
| Bağlantı boyutu | DN 50 |
| Bağlantı basınç sınıfı | PN 6/10 |
| Yandan görünüş toplam uzunluğu | 376 mm |
| Önden görünüş dış yüksekliği | 280 mm |
| Pompa ekseninden motor yönündeki ölçü | 304 mm |
| Flanş dış çapı | 165 mm |
Teknik çizimdeki uzunluk ölçüleri, aksi belirtilmedikçe mm cinsindedir. Çizim basitleştirilmiştir ve tüm detayları göstermez.
MAGNA3 50-100 F - Ürün Özeti
GRUNDFOS MAGNA3 50-100 F (97924283), frekans kontrollü sirkülasyon pompası arayanlar için ısıtma ve soğutma sistemlerine yönelik bir modeldir. Nominal debisi 16.77 m³/h, nominal basma yüksekliği 5.622 m, maksimum basma yüksekliği 10 m ve maksimum çalışma basıncı 10 bar değerindedir. DN 50 bağlantısı ve 280 mm montaj boyuyla seçilir. 1 x 230 V besleme, -10 .. 110 °C sıvı sıcaklık aralığı ve 0.18 EEI değeri bu ürünün teknik özelliklerindendir. Pompa seçimi yapılırken tesisatın debi, basma yüksekliği, bağlantı ve basınç sınıfı gereksinimleri performans eğrisiyle birlikte değerlendirilmelidir.
