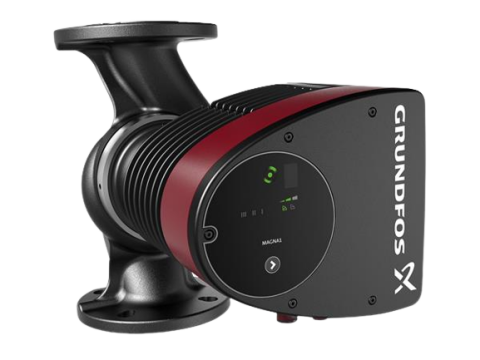

Grundfos MAGNA1 80-120 F 360 PN10 Frekans Konvertörlü Sirkülasyon Pompası
Grundfos MAGNA1 80-120 F 360 PN10; ısıtma, soğutma ve iklimlendirme tesisatlarında akışkan sirkülasyonu için geliştirilmiş, elektronik kontrollü, frekans konvertörlü ve yüksek enerji verimliliğine sahip ıslak rotorlu sirkülasyon pompasıdır.
DN80 flanş bağlantısı, PN10 bağlantı basınç sınıfı, 360 mm montaj boyu ve 12 metre maksimum basma yüksekliği ile yüksek debi gerektiren profesyonel mekanik tesisat uygulamaları için güçlü ve enerji verimli bir sirkülasyon çözümü sunar.
MAGNA1 ile Verimli Sirkülasyon
MAGNA1 serisi; güvenilir performans, doğrudan kontrol ve düşük enerji tüketimi gereken ısıtma ve soğutma sistemleri için geliştirilmiş elektronik kontrollü sirkülasyon pompası ailesidir.
MAGNA1 80-120 F 360 PN10; yüksek verimli 4 kutuplu kalıcı mıknatıslı motoru, entegre frekans konvertörü, bakım gerektirmeyen konserve rotorlu tasarımı ve DN80 PN10 flanş bağlantısı ile yüksek debili profesyonel mekanik tesisat uygulamalarına uygun bir çözümdür.
MAGNA1 Genel Özellikleri
Pompa Yapısı ve Elektriksel Özellikler
Hidrolik Yapı
| Pompa Gövdesi | Dökme Demir |
| Malzeme Standardı | EN-GJL-250 |
| ASTM | A48-250B |
| Çark | Composite |
| Bağlantı | DIN / DN80 |
| Bağlantı Basınç Sınıfı | PN10 |
Elektriksel Yapı
| Besleme | 1 × 230 V |
| Frekans | 50 / 60 Hz |
| P1 Giriş Gücü | 30,5 - 1277 W |
| Akım Verisi | 0,31 A / 5,59 A |
| Maksimum Hız | 4503 rpm |
| Koruma Sınıfı | IPX4D |
| Yalıtım Sınıfı | F |

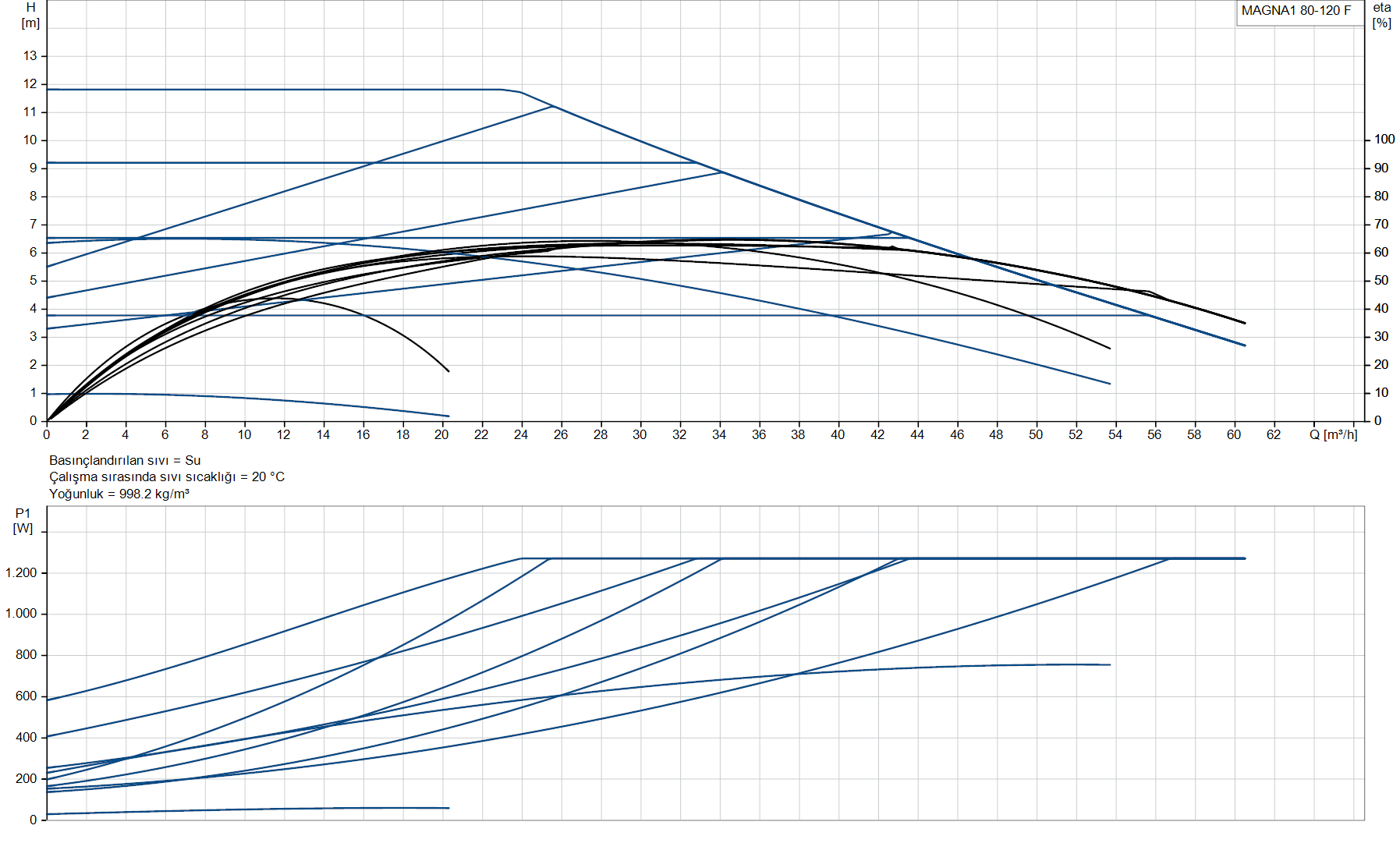

MAGNA1 80-120 F Performans Eğrisi
MAGNA1 80-120 F modelinin debi, basma yüksekliği ve giriş gücü ilişkisi aşağıdaki hidrolik performans eğrisinde gösterilmektedir.
Teknik Özellikler
| Teknik Özellik | MAGNA1 80-120 F 360 PN10 |
|---|---|
| Ürün İsmi | MAGNA1 80-120 F |
| Ürün Numarası | 99221409 |
| EAN Numarası | 5712608943812 |
| Model | C |
| Maksimum Basma Yüksekliği | 120 dm / 12 m |
| TF Sınıfı | 110 |
| Onaylar | CE, VDE, EAC, MOROCCO, UKCARCM, UkrSEPRO |
| Pompa Gövdesi | Dökme Demir - EN 1561 EN-GJL-250 / ASTM A48-250B |
| Çark | Composite |
| Ortam Sıcaklığı | 0 ... 40 °C |
| Maksimum Çalışma Basıncı | 10 bar |
| Bağlantı Tipi | DIN |
| Bağlantı Boyutu | DN80 |
| Bağlantı Basınç Sınıfı | PN10 |
| Emme-Basma Ağızları Arası Mesafe | 360 mm |
| Pompalanan Sıvı | Su |
| Sıvı Sıcaklık Aralığı | -10 ... +110 °C |
| Seçilen Sıvı Sıcaklığı | 20 °C |
| Yoğunluk | 998,2 kg/m³ |
| P1 Minimum | 30,5 W |
| Maksimum P1 | 1277 W |
| Ana Frekans | 50 / 60 Hz |
| Nominal Voltaj | 1 × 230 V |
| Akım Verisi | 0,31 A / 5,59 A |
| Maksimum Hız | 4503 rpm |
| Koruma Sınıfı | IPX4D |
| Yalıtım Sınıfı | F |
| Enerji Verimlilik Endeksi | EEI 0.19 |
| Net Ağırlık | 29,7 kg |
| Brüt Ağırlık | 32,5 kg |
| Sevkiyat Hacmi | 0,071 m³ |
| Finlandiya LVI No. | 4615194 |
| Çevre Onayları | CN ROHS, WEEE |

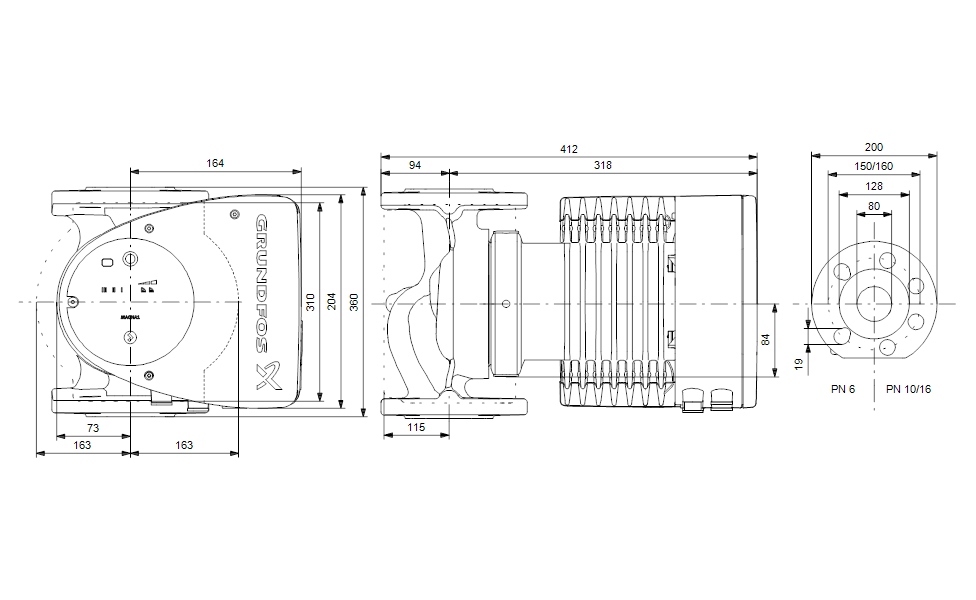

MAGNA1 80-120 F 360 PN10 Teknik Ölçü Çizimi
MAGNA1 80-120 F 360 PN10 modelinin gövde, montaj ve DN80 flanş ölçüleri aşağıdaki teknik çizimde gösterilmektedir.
Ürün Boyutları ve Bağlantı Bilgileri
| Ölçü | Değer | Ölçü | Değer |
|---|---|---|---|
| Montaj Boyu | 360 mm | Toplam Uzunluk | 412 mm |
| Ana Gövde Bölümü | 318 mm | Ön Bölüm | 94 mm |
| Kontrol Ünitesi Genişliği | 164 mm | Kontrol Ünitesi Yüksekliği | 204 mm |
| Gövde Yüksekliği | 310 mm | DN | 80 mm |
| Flanş Dış Çapı | 200 mm | Delik Dairesi | 150 / 160 mm |
| Flanş İç Ölçüsü | 128 mm | Bağlantı Standardı | DIN / PN10 |
Elektrik Bağlantısı
MAGNA1 80-120 F 360 PN10 tek fazlı 230 V elektrik beslemesine sahiptir. Güç bağlantısı ile dijital giriş ve röle çıkışları aşağıdaki MAGNA1 elektrik bağlantı şemasında gösterilmektedir.
Montaj ve Kullanımda Dikkat Edilecek Hususlar
- Pompa DIN DN80 flanş bağlantısına ve PN10 bağlantı basınç sınıfına sahiptir.
- Emme-basma ağızları arasındaki montaj mesafesi 360 mm'dir.
- Pompanın maksimum çalışma basıncı 10 bar'dır.
- Pompalanan sıvının çalışma sıcaklık aralığı -10 °C ile +110 °C'dir.
- Belirtilen ortam sıcaklığı 0 °C ile +40 °C arasındadır.
- Pompa 1 × 230 V, 50/60 Hz elektrik beslemesiyle çalışır.
- Elektrik bağlantısı uygun koruma elemanları kullanılarak üretici montaj talimatlarına uygun şekilde yapılmalıdır.
- DN80 flanş bağlantıları doğru hizalanmalı ve boru tesisatından kaynaklanan mekanik yüklerin pompa gövdesine aktarılması engellenmelidir.
- Pompa tesisata monte edilmeden önce boru hattının temizlenmesi ve sistemde yabancı madde bulunmaması tavsiye edilir.
- Pompa seçiminde tesisatın ihtiyaç duyduğu debi ve basma yüksekliği birlikte değerlendirilmelidir.
Grundfos MAGNA1 80-120 F 360 PN10 Frekans Konvertörlü Sirkülasyon Pompası
Grundfos MAGNA1 80-120 F 360 PN10 frekans konvertörlü sirkülasyon pompası, ısıtma, soğutma ve iklimlendirme tesisatlarında su sirkülasyonu için geliştirilmiş, elektronik kontrollü ve yüksek enerji verimliliğine sahip profesyonel bir sirkülasyon pompasıdır.
MAGNA1 80-120 F 360 PN10 modeli DN80 DIN flanşlı bağlantıya, PN10 bağlantı basınç sınıfına, 360 mm emme-basma ağızları arası montaj mesafesine ve 12 metre maksimum basma yüksekliğine sahiptir. Pompanın maksimum çalışma basıncı 10 bar'dır.
Pompa gövdesi EN 1561 EN-GJL-250 / ASTM A48-250B dökme demir malzemeden üretilmiştir. Çark malzemesi Composite olarak belirtilmektedir. Pompalanan sıvının çalışma sıcaklığı -10 °C ile +110 °C arasındadır.
1 × 230 V, 50/60 Hz elektrik beslemesine sahip Grundfos MAGNA1 80-120 F PN10 modelinin giriş gücü 30,5 W ile 1277 W arasındadır. Maksimum motor hızı 4503 rpm, koruma sınıfı IPX4D, yalıtım sınıfı F ve enerji verimlilik endeksi EEI 0.19'dur.
Yüksek verimli 4 kutuplu kalıcı mıknatıslı motor ve entegre frekans konvertörü sayesinde MAGNA1 80-120 F PN10; merkezi ısıtma, iklimlendirme, karışım devreleri, ısıtma ve klima yüzeyleri, toprak kaynaklı ısı pompası sistemleri ve soğutma uygulamalarında enerji verimli, güvenilir ve kolay kontrol edilebilir bir sirkülasyon çözümü sunar.
