Grundfos MAGNA1 65-150 F 340 Frekans Konvertörlü Sirkülasyon Pompası

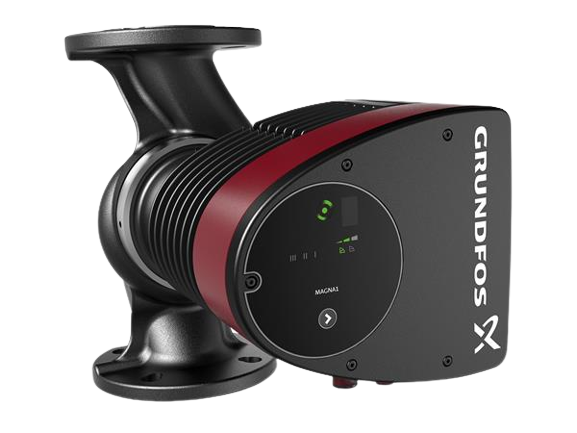

Grundfos MAGNA1 65-150 F 340; ısıtma, soğutma ve iklimlendirme tesisatlarında su sirkülasyonu için geliştirilmiş, elektronik kontrollü, frekans konvertörlü ve yüksek enerji verimliliğine sahip ıslak rotorlu sirkülasyon pompasıdır.
DN65 flanş bağlantısı, 340 mm montaj boyu ve 15 metreye kadar maksimum basma yüksekliği ile profesyonel mekanik tesisat uygulamalarında güçlü ve enerji verimli bir sirkülasyon çözümü sunar.
MAGNA1 ile Verimli Sirkülasyon
MAGNA1 65-150 F 340; entegre kontrolör ve kontrol paneline sahip, bakım gerektirmeyen konserve rotorlu tasarımıyla ısıtma ve soğutma sistemlerinde güvenilir sirkülasyon sağlamak üzere geliştirilmiştir.
Yüksek verimli kalıcı mıknatıslı motor ve entegre frekans konvertörü sayesinde enerji tüketiminin ve işletme maliyetlerinin azaltılmasına yardımcı olur.
MAGNA1 Genel Özellikleri
Pompa Yapısı ve Elektriksel Özellikler
Hidrolik Yapı
| Pompa Gövdesi | Dökme Demir |
| Gövde Standardı | EN-GJL-250 |
| ASTM | A48-250B |
| Çark | Composite |
| Bağlantı | DIN DN65 |
| Basınç Sınıfı | PN6/10 |
Elektriksel Yapı
| Besleme | 1 × 230 V |
| Frekans | 50 / 60 Hz |
| P1 | 30,7 - 1263 W |
| Akım | 0,31 - 5,53 A |
| Maksimum Hız | 4503 rpm |
| Koruma Sınıfı | IPX4D |
| Yalıtım Sınıfı | F |
MAGNA1 65-150 F Performans Eğrisi

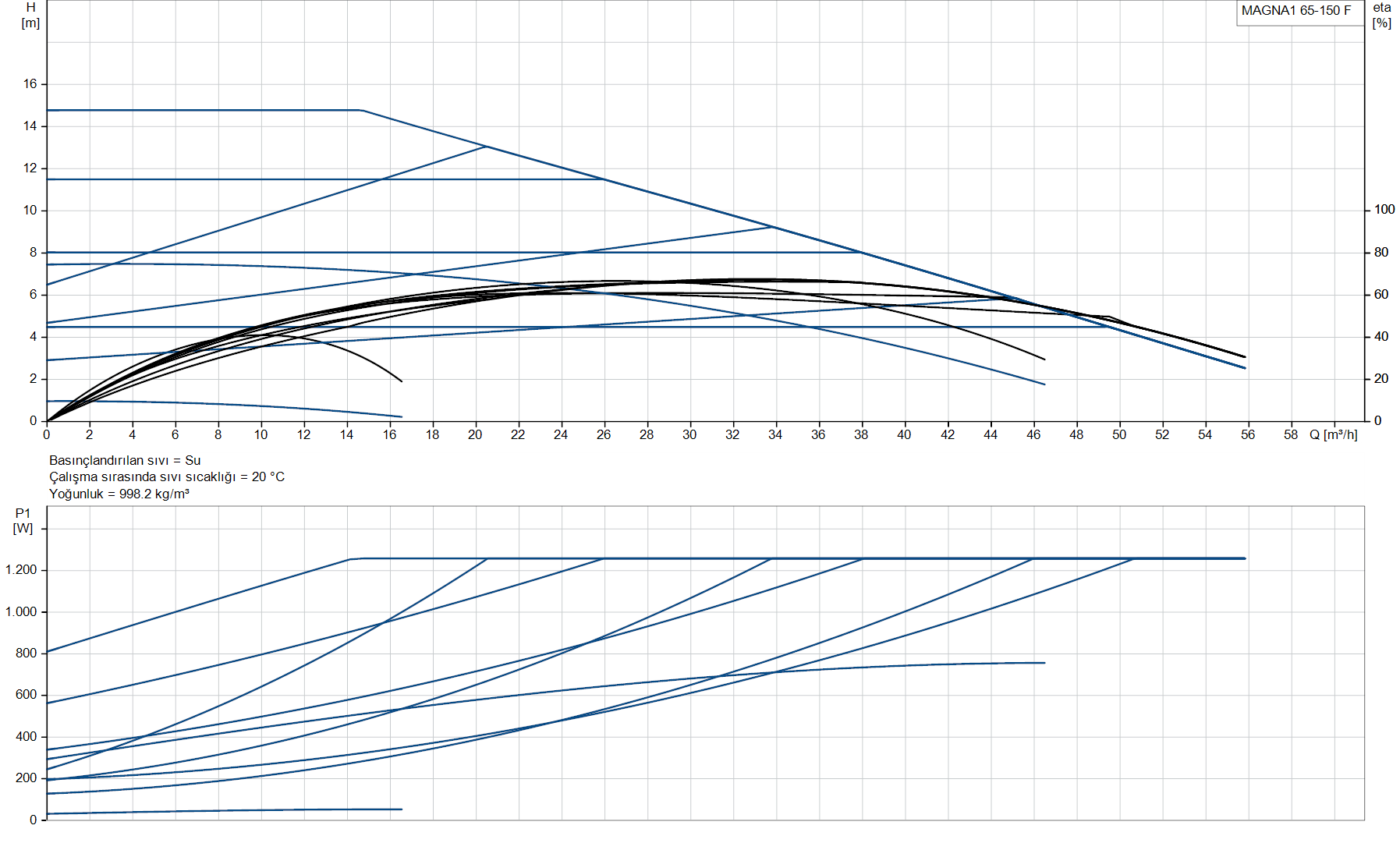

MAGNA1 65-150 F modelinin debi, basma yüksekliği ve giriş gücü ilişkisi aşağıdaki hidrolik performans eğrisinde gösterilmektedir.
Teknik Özellikler
| Teknik Özellik | MAGNA1 65-150 F 340 |
|---|---|
| Ürün Numarası | 99221375 |
| EAN | 5712608943478 |
| Model | C |
| Maks. Basma Yüksekliği | 150 dm / 15 m |
| TF Sınıfı | 110 |
| Onaylar | CE, VDE, EAC, MOROCCO, UKCARCM, UkrSEPRO |
| Pompa Gövdesi | Dökme Demir |
| Malzeme Standardı | EN 1561 EN-GJL-250 / ASTM A48-250B |
| Çark | Composite |
| Ortam Sıcaklığı | 0 ... 40 °C |
| Maksimum Çalışma Basıncı | 10 bar |
| Bağlantı | DIN DN65 |
| Bağlantı Basınç Sınıfı | PN6/10 |
| Montaj Boyu | 340 mm |
| Pompalanan Sıvı | Su |
| Sıvı Sıcaklığı | -10 ... +110 °C |
| Seçilen Sıvı Sıcaklığı | 20 °C |
| Yoğunluk | 998,2 kg/m³ |
| P1 Minimum | 30,7 W |
| P1 Maksimum | 1263 W |
| Frekans | 50 / 60 Hz |
| Nominal Voltaj | 1 × 230 V |
| Akım | 0,31 - 5,53 A |
| Maksimum Hız | 4503 rpm |
| Koruma Sınıfı | IPX4D |
| Yalıtım Sınıfı | F |
| Enerji Verimlilik Endeksi | EEI 0.18 |
| Net Ağırlık | 24,5 kg |
| Brüt Ağırlık | 26,9 kg |
| Sevkiyat Hacmi | 0,057 m³ |
| Çevre Onayları | CN ROHS, WEEE |
MAGNA1 65-150 F 340 Teknik Ölçü Çizimi
MAGNA1 65-150 F 340 modelinin gövde, montaj ve DN65 flanş ölçüleri aşağıdaki teknik ölçü çiziminde gösterilmektedir.
| Ölçü | Değer | Ölçü | Değer |
|---|---|---|---|
| Montaj Boyu | 340 mm | Toplam Uzunluk | 386 mm |
| Ana Gövde Bölümü | 312 mm | Ön Bölüm | 74 mm |
| Kontrol Ünitesi Genişliği | 164 mm | Kontrol Ünitesi Yüksekliği | 204 mm |
| Toplam Yükseklik | 340 mm | Gövde Yüksekliği | 296 mm |
| Bağlantı Çapı | DN65 | Flanş Dış Çapı | 185 mm |
| Flanş Delik Dairesi | 130 / 145 mm | Flanş İç Ölçüsü | 119 mm |
| Flanş Bağlantısı | PN6 / PN10-16 | DN | 65 mm |
Boyut ve Bağlantı Bilgileri
| Model | Bağlantı | Montaj Boyu | Basınç Sınıfı | Maks. Basınç |
|---|---|---|---|---|
| MAGNA1 65-150 F 340 | DIN DN65 | 340 mm | PN6/10 | 10 bar |
Elektrik Bağlantısı
MAGNA1 65-150 F 340 tek fazlı 230 V elektrik beslemesine sahiptir. Pompanın güç bağlantısı ile kontrol girişleri aşağıdaki MAGNA1 elektrik bağlantı şemasında gösterilmektedir.
Montaj ve Kullanımda Dikkat Edilecek Hususlar
- Pompa DIN DN65 flanşlı bağlantıya ve 340 mm montaj boyuna sahiptir.
- Maksimum çalışma basıncı 10 bar, bağlantı basınç sınıfı PN6/10'dur.
- İzin verilen sıvı sıcaklığı -10 °C ile +110 °C arasındadır.
- Ortam sıcaklığı 0 °C ile +40 °C aralığında olmalıdır.
- Elektrik beslemesi 1 × 230 V, 50/60 Hz'dir.
- Flanşlar doğru hizalanmalı, boru tesisatından kaynaklanan mekanik gerilmeler pompa gövdesine aktarılmamalıdır.
- Montajdan önce tesisatın temizlenmesi ve yabancı maddelerin pompa içerisine ulaşmasının önlenmesi tavsiye edilir.
- Pompa seçiminde tesisatın ihtiyaç duyduğu debi ve basma yüksekliği birlikte değerlendirilmelidir.
Grundfos MAGNA1 65-150 F 340 Frekans Konvertörlü Sirkülasyon Pompası
Grundfos MAGNA1 65-150 F 340 frekans konvertörlü sirkülasyon pompası, ısıtma, soğutma ve iklimlendirme sistemlerinde su sirkülasyonu için geliştirilmiş elektronik kontrollü, yüksek enerji verimliliğine sahip profesyonel bir sirkülasyon pompasıdır.
MAGNA1 65-150 F 340; DN65 DIN flanş bağlantısına, 340 mm montaj boyuna ve 15 metre maksimum basma yüksekliğine sahiptir. Maksimum çalışma basıncı 10 bar, bağlantı basınç sınıfı PN6/10'dur.
Pompa gövdesi EN 1561 EN-GJL-250 / ASTM A48-250B dökme demir malzemeden üretilmiştir. Çark malzemesi Composite olarak belirtilmektedir. Çalışma sıvısı sıcaklığı -10 °C ile +110 °C arasındadır.
1 × 230 V, 50/60 Hz elektrik beslemesine sahip MAGNA1 65-150 F modelinin giriş gücü 30,7 W ile 1263 W arasındadır. Akım değeri 0,31 - 5,53 A, maksimum hızı 4503 rpm, koruma sınıfı IPX4D, yalıtım sınıfı F ve enerji verimlilik endeksi EEI 0.18'dir.
Kalıcı mıknatıslı motoru ve entegre frekans konvertörü sayesinde Grundfos MAGNA1 65-150 F; merkezi ısıtma, klima sistemleri, karıştırma devreleri, ısıtma-soğutma yüzeyleri, toprak kaynaklı ısı pompası sistemleri ve soğutma uygulamalarında güvenilir ve enerji verimli sirkülasyon sağlar.
