Grundfos MAGNA1 50-80 F 240 Frekans Konvertörlü Sirkülasyon Pompası
Grundfos MAGNA1 50-80 F 240; ısıtma, soğutma ve iklimlendirme tesisatlarında akışkan sirkülasyonu için geliştirilmiş, elektronik kontrollü, frekans konvertörlü ve yüksek enerji verimliliğine sahip ıslak rotorlu sirkülasyon pompasıdır.
DN50 flanş bağlantısı, 240 mm giriş-çıkış mesafesi ve 8 metreye kadar maksimum basma yüksekliği ile profesyonel mekanik tesisat uygulamalarında güvenilir ve enerji verimli sirkülasyon sağlar.
MAGNA1 ile Verimli Sirkülasyon
MAGNA1 serisi; güvenilir performans, doğrudan kontrol ve düşük enerji tüketimi gereken ısıtma ve soğutma sistemleri için geliştirilmiş elektronik kontrollü sirkülasyon pompası ailesidir.
MAGNA1 50-80 F 240; yüksek verimli kalıcı mıknatıslı motoru, entegre frekans konvertörü, bakım gerektirmeyen rotorlu tasarımı ve DN50 flanş bağlantısı ile profesyonel mekanik tesisat uygulamalarına uygun bir çözümdür.
MAGNA1 Genel Özellikleri
Pompa Yapısı ve Elektriksel Özellikler
Hidrolik Yapı
| Pompa Gövdesi | Dökme Demir |
| Malzeme Standardı | EN-GJL-250 |
| ASTM | A48-250B |
| Çark | Composite |
| Bağlantı Tipi | DIN / DN50 |
| Basınç Sınıfı | PN6/10 |
Elektriksel Yapı
| Besleme | 1 × 230 V |
| Frekans | 50 / 60 Hz |
| Güç Girişi P1 | 20,91 - 331 W |
| Akım Tüketimi | 0,22 - 1,48 A |
| Maksimum Hız | 4503 rpm |
| Koruma Sınıfı | IPX4D |
| Yalıtım Sınıfı | F |

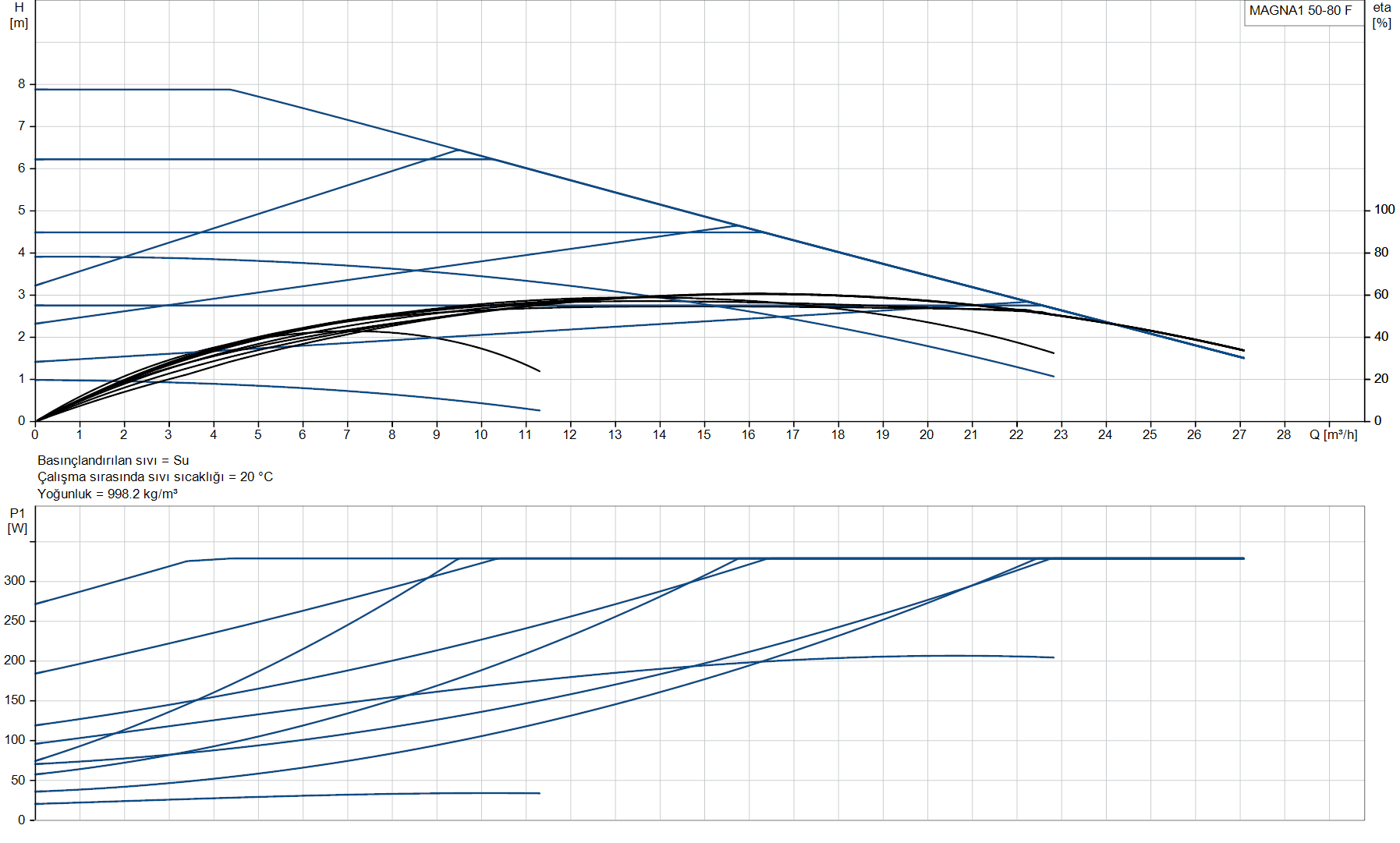

MAGNA1 50-80 F Performans Eğrisi
MAGNA1 50-80 F modelinin debi, basma yüksekliği ve giriş gücü ilişkisini aşağıdaki modele ait gerçek hidrolik performans eğrisinden inceleyebilirsiniz.
Teknik Özellikler
| Teknik Özellik | MAGNA1 50-80 F 240 |
|---|---|
| Ürün Numarası | 99221334 |
| EAN Numarası | 5712608943072 |
| Model | C |
| Maksimum Basma Yüksekliği | 80 dm / 8 m |
| TF Sınıfı | 110 |
| Pompa Gövdesi | Dökme Demir - EN 1561 EN-GJL-250 / ASTM A48-250B |
| Çark | Composite |
| Ortam Sıcaklığı | 0 ... 40 °C |
| Maksimum Çalışma Basıncı | 10 bar |
| Bağlantı Tipi | DIN |
| Bağlantı Boyutu | DN50 |
| Bağlantı Basınç Sınıfı | PN6/10 |
| Emme-Basma Ağızları Arası Mesafe | 240 mm |
| Pompalanan Sıvı | Su |
| Sıvı Sıcaklık Aralığı | -10 ... +110 °C |
| Seçilen Sıvı Sıcaklığı | 20 °C |
| Yoğunluk | 998,2 kg/m³ |
| P1 Minimum | 20,91 W |
| Maksimum P1 | 331 W |
| Ana Frekans | 50 / 60 Hz |
| Nominal Voltaj | 1 × 230 V |
| Akım Tüketimi | 0,22 ... 1,48 A |
| Maksimum Hız | 4503 rpm |
| Koruma Sınıfı | IPX4D |
| Yalıtım Sınıfı | F |
| Enerji Verimlilik Endeksi | EEI 0.20 |
| Net Ağırlık | 17,4 kg |
| Brüt Ağırlık | 19,3 kg |
| Sevkiyat Hacmi | 0,046 m³ |

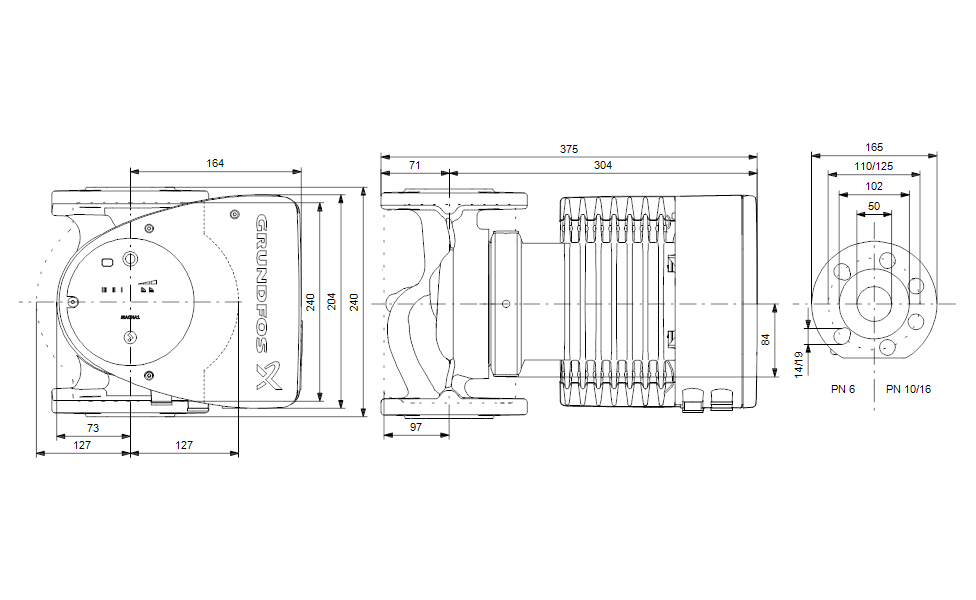

MAGNA1 50-80 F 240 Teknik Ölçü Çizimi
Pompanın gövde, montaj ve flanş ölçüleri aşağıdaki MAGNA1 50-80 F modeline ait gerçek teknik çizimde gösterilmektedir.
Ürün Boyutları ve Bağlantı Bilgileri
| Model | DN | Montaj Boyu | Toplam Uzunluk | Gövde Uzunluğu | Toplam Yükseklik | Flanş Dış Çapı | Basınç Sınıfı |
|---|---|---|---|---|---|---|---|
| MAGNA1 50-80 F 240 | 50 mm | 240 mm | 375 mm | 304 mm | 240 mm | 165 mm | PN6/10 |
Elektrik Bağlantısı
MAGNA1 50-80 F 240 tek fazlı 230 V elektrik beslemesine sahiptir. Güç bağlantısı ile dijital giriş ve röle çıkışları aşağıdaki elektrik bağlantı şemasında gösterilmektedir.
Montaj ve Kullanımda Dikkat Edilecek Hususlar
- Pompanın bağlantısı DIN DN50 flanşlı, emme-basma ağızları arasındaki mesafe ise 240 mm'dir.
- Pompanın maksimum çalışma basıncı 10 bar, bağlantı basınç sınıfı ise PN6/10'dur.
- Pompalanan sıvının belirtilen sıcaklık aralığı -10 °C ile +110 °C'dir.
- Belirtilen ortam sıcaklığı aralığı 0 °C ile +40 °C'dir.
- Pompa 1 × 230 V, 50/60 Hz elektrik beslemesiyle çalışır.
- Elektrik bağlantısı sırasında uygun koruma elemanları kullanılmalı ve bağlantılar üretici talimatlarına uygun şekilde yapılmalıdır.
- Flanş bağlantılarının doğru hizalanmasına ve boru tesisatından kaynaklanan mekanik yüklerin pompa gövdesine aktarılmamasına dikkat edilmelidir.
- Pompa tesisata monte edilmeden önce boru hattının temizlenmesi ve sistemde yabancı madde bulunmaması tavsiye edilir.
- Pompa seçimi yapılırken sistemin ihtiyaç duyduğu debi ve basma yüksekliği birlikte değerlendirilmelidir.
Grundfos MAGNA1 50-80 F 240 Frekans Konvertörlü Sirkülasyon Pompası
Grundfos MAGNA1 50-80 F 240 frekans konvertörlü sirkülasyon pompası, ısıtma, soğutma ve iklimlendirme tesisatlarında su sirkülasyonu için geliştirilmiş, elektronik kontrollü ve yüksek enerji verimliliğine sahip profesyonel bir sirkülasyon pompasıdır.
MAGNA1 50-80 F 240 modeli DN50 DIN flanşlı bağlantıya, 240 mm emme-basma ağızları arası mesafeye ve 8 metre maksimum basma yüksekliğine sahiptir. Maksimum çalışma basıncı 10 bar, bağlantı basınç sınıfı ise PN6/10'dur.
Pompa gövdesi EN 1561 EN-GJL-250 / ASTM A48-250B dökme demir malzemeden üretilmiştir. Çark malzemesi Composite olarak belirtilmektedir. Pompalanan sıvının belirtilen çalışma sıcaklığı -10 °C ile +110 °C arasındadır.
1 × 230 V, 50/60 Hz elektrik beslemesine sahip Grundfos MAGNA1 50-80 F modelinin giriş gücü 20,91 W ile 331 W, akım tüketimi ise 0,22 A ile 1,48 A arasındadır. Maksimum motor hızı 4503 rpm, koruma sınıfı IPX4D, yalıtım sınıfı F ve enerji verimlilik endeksi EEI 0.20'dir.
Yüksek verimli kalıcı mıknatıslı motor ve entegre frekans konvertörü sayesinde MAGNA1 50-80 F; merkezi ısıtma, iklimlendirme, karışım devreleri, toprak kaynaklı ısı pompası sistemleri ve küçük soğutma uygulamalarında enerji verimli, güvenilir ve kolay kontrol edilebilir bir sirkülasyon çözümü sunar.
