Grundfos MAGNA1 40-150 F 250 Frekans Konvertörlü Sirkülasyon Pompası
Grundfos MAGNA1 40-150 F 250; ısıtma, soğutma ve iklimlendirme tesisatlarında akışkan sirkülasyonu için geliştirilmiş, elektronik kontrollü, frekans konvertörlü ve yüksek enerji verimliliğine sahip ıslak rotorlu sirkülasyon pompasıdır.
DN40 flanş bağlantısı, 250 mm giriş-çıkış mesafesi ve 15 metreye kadar basma yüksekliği ile profesyonel mekanik tesisat uygulamalarında güçlü ve enerji verimli bir sirkülasyon çözümü sunar.
MAGNA1 ile Verimli Sirkülasyon
MAGNA1 serisi; ısıtma ve soğutma uygulamalarında güvenilir performans, doğrudan kontrol ve düşük enerji tüketimi için geliştirilmiş elektronik kontrollü sirkülasyon pompası ailesidir.
MAGNA1 40-150 F 250; yüksek verimli 4 kutuplu kalıcı mıknatıslı motoru, entegre frekans konvertörü, bakım gerektirmeyen rotorlu yapısı ve DN40 flanş bağlantısı ile profesyonel mekanik tesisat uygulamalarına uygun bir çözümdür.
MAGNA1 Genel Özellikleri
Pompa Yapısı ve Elektriksel Özellikler
Hidrolik Yapı
| Pompa Gövdesi | Dökme Demir |
| Malzeme Standardı | EN-GJL-250 |
| ASTM | A48-250B |
| Çark | Composite |
| Bağlantı | DIN / DN40 |
| Basınç Sınıfı | PN6/10 |
Elektriksel Yapı
| Besleme | 1 × 230 V |
| Frekans | 50 / 60 Hz |
| Güç Girişi P1 | 16,01 - 615 W |
| Akım Aralığı | 0,18 - 2,71 A |
| Maksimum Hız | 4503 rpm |
| Koruma Sınıfı | IPX4D |
| Yalıtım Sınıfı | F |
MAGNA1 40-150 F Performans Eğrisi

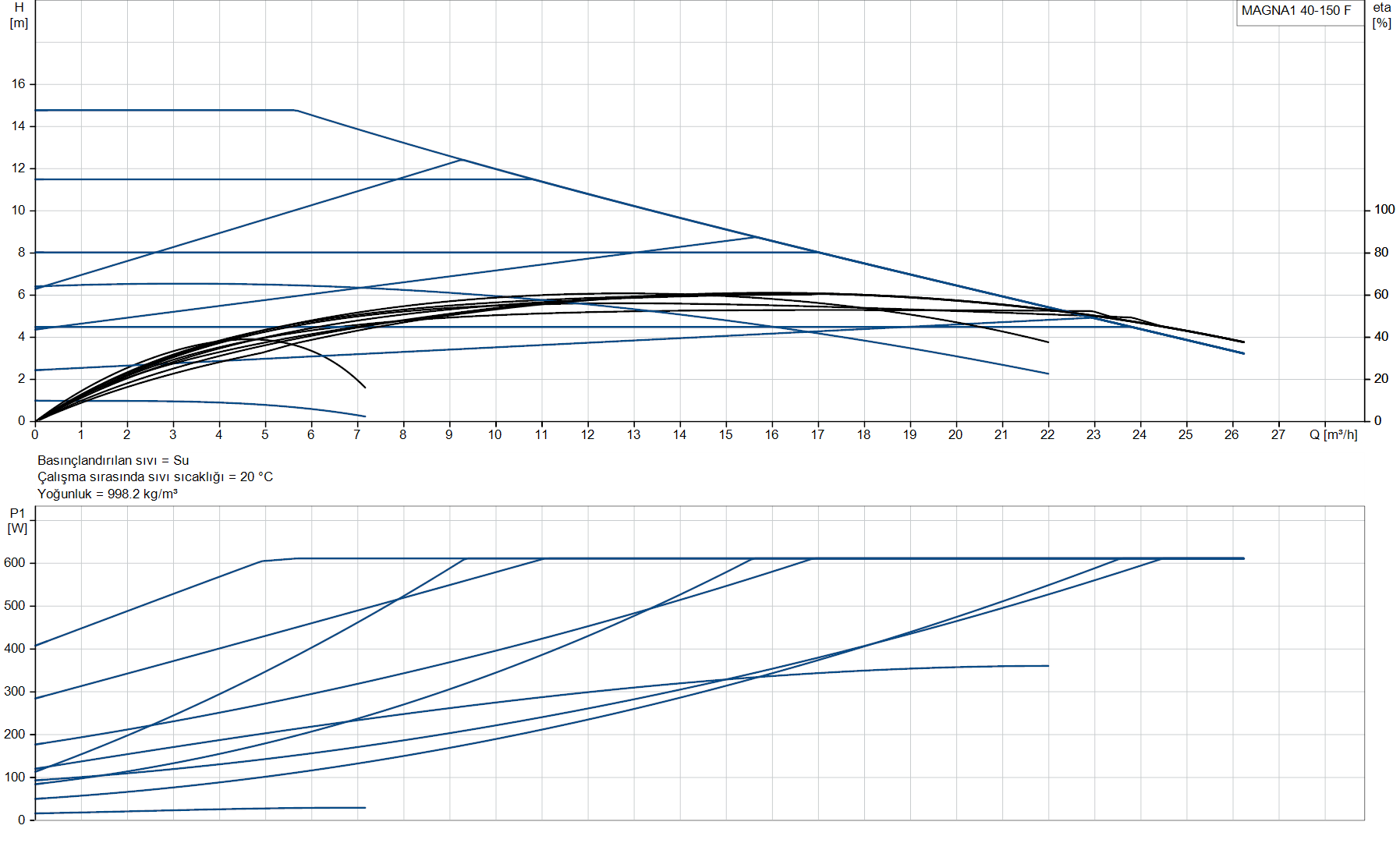

MAGNA1 40-150 F modelinin debi, basma yüksekliği ve giriş gücü ilişkisini aşağıdaki modele ait gerçek hidrolik performans eğrisinden inceleyebilirsiniz.
Teknik Özellikler
| Teknik Özellik | MAGNA1 40-150 F 250 |
|---|---|
| Ürün Numarası | 99221306 |
| Model | C |
| Maksimum Basma Yüksekliği | 150 dm / 15 m |
| TF Sınıfı | 110 |
| Pompa Gövdesi | Dökme Demir - EN 1561 EN-GJL-250 / ASTM A48-250B |
| Çark | Composite |
| Ortam Sıcaklığı | 0 ... 40 °C |
| Maksimum Çalışma Basıncı | 10 bar |
| Bağlantı Tipi | DIN |
| Bağlantı Boyutu | DN40 |
| Bağlantı Basınç Sınıfı | PN6/10 |
| Emme-Basma Ağızları Arası Mesafe | 250 mm |
| Pompalanan Sıvı | Su |
| Sıvı Sıcaklık Aralığı | -10 ... +110 °C |
| Seçilen Sıvı Sıcaklığı | 20 °C |
| Yoğunluk | 998,2 kg/m³ |
| P1 Minimum | 16,01 W |
| Maksimum P1 | 615 W |
| Ana Frekans | 50 / 60 Hz |
| Nominal Voltaj | 1 × 230 V |
| Akım Tüketimi | 0,18 ... 2,71 A |
| Maksimum Hız | 4503 rpm |
| Koruma Sınıfı | IPX4D |
| Yalıtım Sınıfı | F |
| Enerji Verimlilik Endeksi | EEI 0.20 |
| Net Ağırlık | 16 kg |
| Brüt Ağırlık | 17,4 kg |
| Sevkiyat Hacmi | 0,039 m³ |
MAGNA1 40-150 F 250 Teknik Ölçü Çizimi

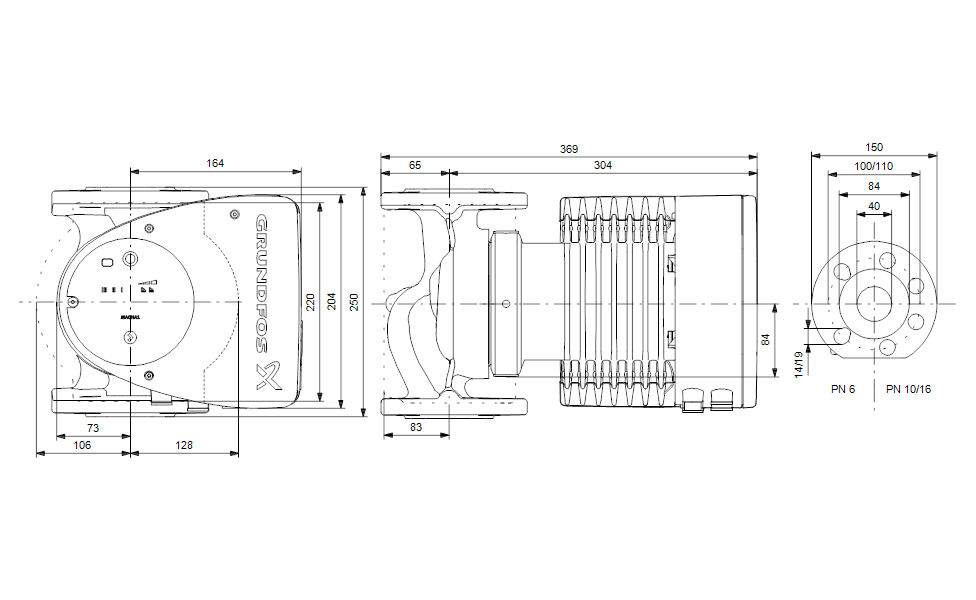

Pompanın montaj, gövde ve flanş ölçüleri aşağıdaki modele ait teknik çizimde gösterilmektedir.
Ürün Boyutları ve Bağlantı Bilgileri
| Model | DN | Montaj Boyu | Toplam Uzunluk | Toplam Yükseklik | Flanş Dış Çapı | Basınç Sınıfı |
|---|---|---|---|---|---|---|
| MAGNA1 40-150 F 250 | 40 mm | 250 mm | 369 mm | 250 mm | 150 mm | PN6/10 |
Elektrik Bağlantısı
MAGNA1 40-150 F 250 tek fazlı 230 V elektrik beslemesine sahiptir. Güç bağlantısı ile dijital giriş ve röle çıkışları aşağıdaki elektrik bağlantı şemasında gösterilmektedir.
Montaj ve Kullanımda Dikkat Edilecek Hususlar
- Pompanın bağlantısı DIN DN40 flanşlı, emme-basma ağızları arasındaki mesafe ise 250 mm'dir.
- Pompanın maksimum çalışma basıncı 10 bar, bağlantı basınç sınıfı ise PN6/10'dur.
- Pompalanan sıvının belirtilen sıcaklık aralığı -10 °C ile +110 °C'dir.
- Belirtilen ortam sıcaklığı aralığı 0 °C ile +40 °C'dir.
- Pompa 1 × 230 V, 50/60 Hz elektrik beslemesiyle çalışır.
- Elektrik bağlantısı sırasında uygun koruma elemanları kullanılmalı ve bağlantılar üretici talimatlarına uygun şekilde yapılmalıdır.
- Flanş bağlantılarının doğru hizalanmasına ve boru tesisatından kaynaklanan mekanik yüklerin pompa gövdesine aktarılmamasına dikkat edilmelidir.
- Pompa tesisata monte edilmeden önce boru hattının temizlenmesi ve sistemde yabancı madde bulunmaması tavsiye edilir.
- Pompa seçimi yapılırken sistemin ihtiyaç duyduğu debi ve basma yüksekliği birlikte değerlendirilmelidir.
Grundfos MAGNA1 40-150 F 250 Frekans Konvertörlü Sirkülasyon Pompası
Grundfos MAGNA1 40-150 F 250 frekans konvertörlü sirkülasyon pompası, ısıtma, soğutma ve iklimlendirme tesisatlarında su sirkülasyonu için geliştirilmiş, elektronik kontrollü ve yüksek enerji verimliliğine sahip profesyonel bir sirkülasyon pompasıdır.
MAGNA1 40-150 F 250 modeli DN40 DIN flanşlı bağlantıya, 250 mm emme-basma ağızları arası mesafeye ve 15 metre maksimum basma yüksekliğine sahiptir. Maksimum çalışma basıncı 10 bar, bağlantı basınç sınıfı ise PN6/10'dur.
Pompa gövdesi EN 1561 EN-GJL-250 / ASTM A48-250B dökme demir malzemeden üretilmiştir. Pompanın çark malzemesi Composite olarak belirtilmektedir. Pompalanan sıvı için çalışma sıcaklığı -10 °C ile +110 °C arasındadır.
1 × 230 V, 50/60 Hz elektrik beslemesine sahip Grundfos MAGNA1 40-150 F modelinin giriş gücü 16,01 W ile 615 W, akım tüketimi ise 0,18 A ile 2,71 A arasındadır. Maksimum motor hızı 4503 rpm, koruma sınıfı IPX4D, yalıtım sınıfı F ve enerji verimlilik endeksi EEI 0.20'dir.
Yüksek verimli kalıcı mıknatıslı motoru ve entegre frekans konvertörü sayesinde MAGNA1 40-150 F; merkezi ısıtma, iklimlendirme, karışım devreleri, ısı pompası sistemleri ve soğutma uygulamalarında enerji verimli ve güvenilir bir sirkülasyon çözümü sunar.
Grundfos MAGNA1 40-150 F, MAGNA1 40-150 F 250, Grundfos 40-150 sirkülasyon pompası, DN40 sirkülasyon pompası, 15 metre sirkülasyon pompası, Grundfos flanşlı sirkülasyon pompası, frekans konvertörlü sirkülasyon pompası, frekans kontrollü sirkülasyon pompası, ıslak rotorlu sirkülasyon pompası ve enerji verimli sirkülasyon pompası ihtiyaçlarınız için MekanikPark.com üzerinden ürünün teknik özelliklerini, performans eğrisini, teknik ölçü çizimini ve elektrik bağlantı bilgilerini inceleyebilirsiniz.
