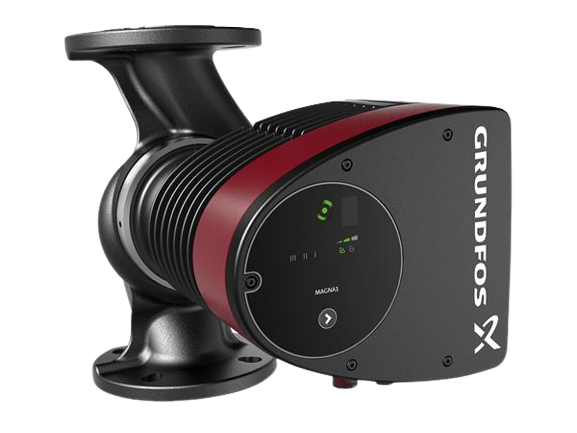

Grundfos MAGNA1 40-100 F 250 Frekans Konvertörlü Sirkülasyon Pompası
Grundfos MAGNA1 40-100 F 250; ısıtma, soğutma ve iklimlendirme tesisatlarında akışkan sirkülasyonu için geliştirilmiş, elektronik kontrollü, frekans konvertörlü ve yüksek enerji verimliliğine sahip ıslak rotorlu sirkülasyon pompasıdır.
DN40 flanş bağlantısı, 250 mm giriş-çıkış mesafesi ve entegre elektronik kontrol sistemi sayesinde profesyonel mekanik tesisat uygulamalarında güvenilir ve enerji verimli sirkülasyon sağlar.
MAGNA1 ile Verimli Sirkülasyon
MAGNA1 serisi; ısıtma, soğutma ve iklimlendirme sistemlerinde sirkülasyon ihtiyacını karşılamak üzere geliştirilmiş elektronik kontrollü sirkülasyon pompası ailesidir.
MAGNA1 40-100 F 250 modeli; DN40 flanş bağlantısı, 250 mm montaj uzunluğu, yüksek verimli motor teknolojisi ve entegre frekans kontrolü sayesinde profesyonel mekanik tesisatlarda verimli ve güvenilir çalışma sağlar.
MAGNA1 Genel Özellikleri
Pompa Yapısı ve Elektriksel Özellikler
Hidrolik Yapı
| Pompa Gövdesi | Dökme Demir |
| Malzeme Standardı | EN-GJL-200 |
| ASTM | A48-200B |
| Çark | PES 30%GF |
| Boru Bağlantısı | DN40 |
| Basınç Sınıfı | PN6/10 |
Elektriksel Yapı
| Besleme | 1 × 230 V |
| Frekans | 50 / 60 Hz |
| Güç Girişi P1 | 17,03 - 370 W |
| Çekilen Akım | 0,19 - 1,65 A |
| Koruma Sınıfı | X4D |
| İzolasyon Sınıfı | F |
MAGNA1 40-100 F Performans Eğrisi
MAGNA1 40-100 F modelinin debi, basma yüksekliği ve güç tüketimi ilişkisini aşağıdaki gerçek ürün performans eğrisinden inceleyebilirsiniz.
Teknik Özellikler
| Teknik Özellik | MAGNA1 40-100 F 250 |
|---|---|
| Pompa Gövdesi | Dökme Demir - EN-GJL-200 / ASTM A48-200B |
| Çark | PES 30%GF |
| Ortam Sıcaklığı | 0 ... 40 °C |
| Maksimum Çalışma Basıncı | 10 bar |
| Boru Bağlantısı | DN40 Flanşlı |
| Basınç Derecesi | PN6/10 |
| Giriş - Çıkış Mesafesi | 250 mm |
| Pompalanan Sıvı | Su |
| Sıvı Sıcaklık Aralığı | -10 ... +110 °C |
| Güç Girişi P1 | 17,03 ... 370 W |
| Ana Frekans | 50 / 60 Hz |
| Nominal Voltaj | 1 × 230 V |
| Çekilen Maksimum Akım | 0,19 ... 1,65 A |
| Koruma Sınıfı (IEC 34-5) | X4D |
| İzolasyon Sınıfı (IEC 85) | F |
| Enerji Verimlilik Endeksi | EEI 0.20 |
| Net Ağırlık | 16,3 kg |
| Brüt Ağırlık | 18,2 kg |
MAGNA1 40-100 F 250 Teknik Ölçü Çizimi
Ürün Boyutları ve Bağlantı Bilgileri
| Model | Bağlantı | Montaj Boyu | Basınç Sınıfı | Maks. Çalışma Basıncı |
|---|---|---|---|---|
| MAGNA1 40-100 F 250 | DN40 Flanşlı | 250 mm | PN6/10 | 10 bar |
Elektrik Bağlantısı
MAGNA1 40-100 F 250 tek fazlı 230 V elektrik beslemesine sahiptir. Pompanın elektrik beslemesi ile dijital giriş ve röle çıkışları aşağıdaki bağlantı şemasında gösterilmektedir.
Montaj ve Kullanımda Dikkat Edilecek Hususlar
- Pompanın boru bağlantısı DN40 flanşlı, giriş-çıkış montaj uzunluğu ise 250 mm'dir.
- Pompanın maksimum çalışma basıncı 10 bar, basınç derecesi ise PN6/10'dur.
- Pompalanan sıvının belirtilen sıcaklık aralığı -10 °C ile +110 °C'dir.
- Belirtilen ortam sıcaklığı aralığı 0 °C ile +40 °C'dir.
- Pompa 1 × 230 V, 50/60 Hz elektrik beslemesiyle çalışır.
- Flanş bağlantılarının doğru hizalanmasına ve tesisat yüklerinin pompa gövdesine aktarılmamasına dikkat edilmelidir.
- Pompa tesisata monte edilmeden önce boru hattının temizlenmesi ve sistemde yabancı madde bulunmaması tavsiye edilir.
- Pompa seçimi yapılırken sistemin ihtiyaç duyduğu debi ve basma yüksekliği birlikte değerlendirilmelidir.
Grundfos MAGNA1 40-100 F 250 Frekans Konvertörlü Sirkülasyon Pompası
Grundfos MAGNA1 40-100 F 250 frekans konvertörlü sirkülasyon pompası, ısıtma, soğutma ve iklimlendirme tesisatlarında su sirkülasyonu için geliştirilmiş elektronik kontrollü ve yüksek enerji verimliliğine sahip profesyonel bir sirkülasyon pompasıdır.
MAGNA1 40-100 F modeli DN40 flanşlı boru bağlantısına ve 250 mm giriş-çıkış mesafesine sahiptir. Pompanın maksimum çalışma basıncı 10 bar, basınç derecesi ise PN6/10'dur.
Pompa gövdesi dökme demir EN-GJL-200 / ASTM A48-200B malzemeden, çarkı ise PES 30%GF malzemeden üretilmiştir. Pompalanan sıvı için belirtilen sıcaklık aralığı -10 °C ile +110 °C'dir.
1 × 230 V, 50/60 Hz elektrik beslemesine sahip Grundfos MAGNA1 40-100 F modelinin güç girişi 17,03 ile 370 W, çekilen maksimum akım değeri ise 0,19 ile 1,65 A arasındadır. Enerji verimlilik endeksi EEI 0.20'dir.
MAGNA1 serisinin elektronik kontrollü yapısı, pompa performansının tesisat ihtiyacına göre ayarlanmasına yardımcı olur. Böylece ısıtma ve soğutma sistemlerinde enerji tüketiminin azaltılması ve sistemin daha verimli işletilmesi hedeflenir.
